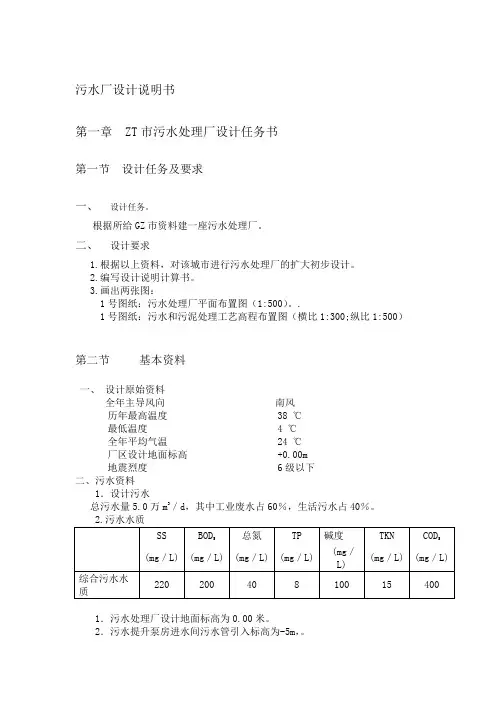

5万吨城市污水处理厂(a20工艺)设计说明书.docx
污水厂设计说明书第一章 ZT市污水处理厂设计任务书第一节设计任务及要求一、设计任务。
根据所给GZ市资料建一座污水处理厂。
二、设计要求1.根据以上资料，对该城市进行污水处理厂的扩大初步设计。
2.编写设计说明计算书。
3.画出两张图：1号图纸：污水处理厂平面布置图（1:500）。
.1号图纸：污水和污泥处理工艺高程布置图（横比1:300;纵比1:500）第二节基本资料一、设计原始资料全年主导风向南风历年最高温度 38 ℃最低温度 4 ℃全年平均气温 24 ℃厂区设计地面标高 +0.00m地震烈度 6级以下二、污水资料1．设计污水总污水量5.0万m3／d，其中工业废水占60％，生活污水占40％。
1．污水处理厂设计地面标高为0.00米。
2．污水提升泵房进水间污水管引入标高为-5m，。
三、出水要求污水处理后应达到国家污水排放标准一级B。
表1 基本控制项目最高允许排放浓度（日均值）单位： mg/L≤20mg／l SS≤20mg／l 总氮（以N计）≤20mg/1 TP≤lmg／l BOD5第二章城市污水处理厂总体设计第一节设计规模的确定一、设计规模污水处理厂的设计规模以平均时流量计Q平均=5×104m3/d=2083.33m3/hQ生活=Q×40%=2×104m3/d=833.33m3/h一、设计流量设计时不考虑工业废水流量的变化。
根据设计任务书可知生活污水总变化系数K Z=2.7Q生活0.11=2.7231.480.11=1.48Q生活——平均日平均时污水流量（L/S）。
Q max=Q平均×60%+Q平均×40%×1.48=5×104×60%+5×104×40%×1.48=59600m3/d=2483.33m3/h 处理程度确定一、处理程度计算BOD5去除率η=200−20200=90%SS去除率η=220−20220=91%NH3-N去除率η=40−2040=50%TP去除率η=8−18=88%第三节污水处理厂的工艺流程方案的选择根据进水水质分析，以及出水要求，选择采用A2/O与卡塞罗氧化沟工艺两种方案，在二者之间进行优化比较，选出最优方案。
某50000吨每天污水处理厂设计方案-精选.
第一章设计内容和任务1、设计题目50000t/d的城市污水处理厂设计。
2、设计目的（1）温习和巩固所学知识、原理；（2）掌握一般水处理构筑物的设计计算。
3、设计要求：（1）独立思考，独立完成；（2）完成主要处理构筑物的设计布置；（3）工艺选择、设备选型、技术参数、性能、详细说明；（4）提交的成品：设计说明书、工艺流程图、高程图、厂区平面布置图。
4、设计步骤：（1）水质、水量（发展需要、丰水期、枯水期、平水期）；（2）地理位置、地质资料调查（气象、水文、气候）；（3）出水要求、达到指标、污水处理后的出路；（4）工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数。
（5）评价工艺；（6）设计计算；（7）建设工程图（流程图、高程图、厂区布置图）；（8）人员编制，经费概算；（9）施工说明。
5、设计任务（1）、设计进、出水水质及排放标准（2）、排放标准：（GB8978-1996）一级标准；（3）、接受水体：河流（标高：－2m）第二章污水处理工艺流程说明一、气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。
年平均水温：20℃二、厂区地形：污水厂选址区域海拔标高在19-21m左右，平均地面标高为20m。
平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长224m，南北长276m。
三、污水处理工艺流程说明：1、工艺方案分析：本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。
针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。
由于将来可能要求出水回用，处理工艺尚应硝化，考虑到NH3-N出水浓度排放要求较低，不必完全脱氮。
A2O工艺污水处理厂课程设计论文
2.1.5 Getting rid of rate of Phosphate……………………………………………………8
2.2 Sewage disposal craft choice in the city…………………………………………………9
2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字ቤተ መጻሕፍቲ ባይዱ写，不准用徒手画
3）毕业论文须用A4单面打印，论文50页以上的双面打印
4）图表应绘制于无格子的页面上
5）软件工程类课题应有程序清单，并提供电子文档
5.装订顺序
1）设计（论文）
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、对答辩问题的反应、理解、表达情况
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、学生答辩过程中的精神状态
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
7）参考文献
8）致谢
9）附录（对论文支持必要时）
2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：
1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写
2、是否完成指定的论文（设计）任务（包括装订及附件）？
(完整word版)A2O五万吨污水处理厂课程设计
目录第一章设计任务及设计资料 (1)1.1设计任务 (1)1.2设计资料 (1)1.2.1 污水来源 (1)1.2.2污水水质水量 (1)1.2.3工程设计要求 (1)1.2.4处理工艺 (1)第二章设计说明书 (3)2.1去除率的计算 (3)2.1.1溶解性BOD5的去除率 (3)2.1.2 CODcr的去除率 (3)2.1.3 氨氮的去除率 (4)2.1.4 TP的去除率 (4)2.1.5 SS的去除率 (4)2.2污水处理构筑物的设计 (4)第一章设计任务及设计资料2.2.1粗格栅 (4)22.2.3细格栅 (5)2.2.4沉砂池 (5)2.2.5初沉池 (6)2.2.6厌氧池 (7)2.2.7缺氧池 (7)2.2.8曝气池 (7)2.2.9二沉池 (7)2.3污水厂平面及高程置 (8)2.3.1平面布置 (8)2.3.2管线布置 (8)2.3.3高程布置 (9)第三章污水厂设计计算书 (10)3.1污水处理构筑物设计算 (10)3.1.1粗格栅 (10)3.1.2进水泵房 (11)3.1.3细格栅 (15)3.1.4沉砂池 (16)3.1.5初沉池 (18)3.1.7缺氧池 (20)3.1.8曝气池 (20)3.1.9二沉池 (26)第一章: 设计任务及设计资料1.1 设计任务某城市污水处理厂工程工艺设计。
1.2设计资料1.2.1 污水来源生活污水和工业废水；项目服务面积8.70km2, 服务人口约9万人。
1.2.2污水水质水量污水处理水量: 50000m3/d；污水进水水质：CODcr 300mg/L, BOD5 150 mg/L, 氨氮40mg/L, TP 5mg/L, SS 200 mg/L。
1.2.3工程设计要求出水要求符合《城镇污水处理厂污染物排放标准》COD cr BOD5NH4+-N TP SSGB18918-2002中的二级标准, 见表。
指标数值（mg/L）100 30 25 3 301.2.4处理工艺本工程采用生物脱氮除磷的2/A O工艺。
a2o工艺污水处理厂毕业设计
a2o工艺污水处理厂毕业设计目录摘要 ............................................................................................ 错误!未定义书签。
Abstract.......................................................................................... 错误!未定义书签。
目录 . (III)第一章设计概论 (1)1.1设计任务 (1)1.2.2 开发区自然条件： (1)1.2.3 设计水量与水质 (2)第二章工程概预算 (4)污水处理厂设计规模 (4)工程估算 (4)第三章污水处理厂设计 (6)3.1 污水处理厂址选择 (6)3.2 污水污泥处理工艺选择 (6)3.2.1水质 (6)3.2.2污水、污泥处理工艺选择 (7)3.3主要生产构筑物工艺设计 (15)3.3.1 进水泵房 (15)3.3.2 细格栅和沉砂池 (16)3.3.3初次沉淀池： (17)III3.3.4 A2/O池 (17)3.3.5 鼓风机房 (18)3.3.7 配水集泥井 (19)3.3.8 污泥浓缩池 (19)3.3.9 脱水车间 (19)第四章劳动定员及其附属构筑物 (17)4.1劳动定员 (17)4.2人员培训 (18)4.3技术管理 (18)4.4附属构筑物 (18)4.5附属化验设备 (19)第五章格栅的计算 (20)5.1设计要求 (20)5.2中格栅的设计计算 (20)5.3细格栅的设计计算 (23)第六章沉砂池的设计计算 (26)第七章初次沉淀池的设计计算 (28)7.1设计要点 (28)7.2初次沉淀池的设计（为辐流式） (28)第八章 A2/O反应池的设计计算 (36)8.1设计要点 (36)8.2设计计算 (36)第九章曝气池的设计计算 (42)9.1设计要点 (42)9.2曝气池的设计 (42)IV第十章二沉池的设计计算 (46)10.1设计要求 (46)10.2.二次沉淀池的设计 (46)第十一章清水池的设计计算 (48)第十二章浓缩池的设计计算 (49)12.1设计要点 (49)12.2.浓缩池的设计 (49)第十三章消化池的设计计算 (51)13.1设计要点 (51)13.2消化池的设计 (51)第十四章污水处理厂总体布置 (58)14.1污水厂平面布置 (58)14.1.1污水处理厂平面布的原则 (58)14.1.2 污水处理厂的平面布置 (61)14.2污水厂的高程布置 (62)14.2.1污水厂高程的布置方法 (62)14.2.2本污水处理厂高程计算 (63)14.2.3 污水处理部分高程计算 (65)14.2.4 污泥处理部分搞程计算 (67)结论 ............................................................................................ 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章设计任务及设计资料 (1)1.1设计任务 (1)1.2设计资料 (1)1.2.1 污水来源 (1)1.2.2污水水质水量 (1)1.2.3工程设计要求 (1)1.2.4处理工艺 (1)第二章设计说明书 (3)2.1去除率的计算 (3)2.1.1溶解性BOD5的去除率 (3)2.1.2 CODcr的去除率 (3)2.1.3 氨氮的去除率 (4)2.1.4 TP的去除率 (4)2.1.5 SS的去除率 (4)2.2污水处理构筑物的设计.............................................4_Toc2681740002.2.3细格栅 (5)2.2.4沉砂池 (5)2.2.5初沉池 (6)2.2.6厌氧池 (7)2.2.7缺氧池 (7)2.2.8曝气池 (7)2.2.9二沉池 (7)2.3污水厂平面及高程置 (8)2.3.1平面布置 (8)2.3.2管线布置 (8)2.3.3高程布置 (9)第三章污水厂设计计算书 (10)3.1污水处理构筑物设计算 (10)3.1.1粗格栅 (10)3.1.2进水泵房 (11)3.1.3细格栅 (15)3.1.4沉砂池 (16)3.1.5初沉池 (18)3.1.7缺氧池 (20)3.1.8曝气池 (20)3.1.9二沉池 (26)第一章：设计任务及设计资料1.1 设计任务某城市污水处理厂工程工艺设计。
1.2设计资料1.2.1 污水来源生活污水和工业废水；项目服务面积8.70km 2，服务人口约9万人。
1.2.2污水水质水量污水处理水量：50000m3/d ；污水进水水质：CODcr 300mg/L ，BOD5 150 mg/L ，氨氮40mg/L ，TP 5mg/L ， SS 200 mg/L 。
1.2.3工程设计要求出水要求符合《城镇污水处理厂污染物排放标准》GB18918-2002中的二级标准，见表。
1.2.4处理工艺 本工程采用生物脱氮除磷的2/A O 工艺。
这种工艺的特点是利用原污水中可生化降解物质作为碳源，在去除污水中的指标 COD cr BOD 5 NH 4+-N TP SS 数值（mg/L ） 100 30 25 3 30BOD5物质的同时也去除氮和磷。
该流程包括完整的二级处理系统和污泥处理系统。
污水经过一级处理的格栅、沉砂池和初沉池进入二级处理的厌氧池缺氧池和曝气池（曝气池中的硝化液回流至缺氧池），然后在二次沉淀池中进行泥水分离，二沉池出硝化液回流图1 污水处理工艺流程框图各构筑物功能:（1）格栅：格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物，如纤维、碎皮、毛发、果皮、蔬菜、塑料制品等，以便减轻后续处理构筑物的处理负荷，并使之正常进行。
（2）沉砂池：沉砂池是借助污水中的颗粒与水的比重不同，使大颗粒的砂粒、石子、煤渣等无机颗粒沉降，以去除相对密度较大的无机颗粒。
本设计采用平流式沉砂池。
（3）初沉池：初沉池可除去废水中的可沉物和漂浮物。
废水经初沉后，约可去除可沉物、油脂和漂浮物的50%、BOD的20%，按去除单位质量BOD 或固体物计算，初沉池是经济上最为节省的净化步骤，对于生活污水和悬浮物较高的工业污水均易采用初沉池预处理。
它的型式很多，按池水流方向可分为平流式、竖流式和辐流式三种。
（4）厌氧池：原污水与从沉淀池排出的含磷回流污泥同步进入，本反应器主要功能是释放磷，同时部分有机物进行氨化。
（5）缺氧池：首要功能是脱氮，硝态氮是通过循环由好氧反应器送来的，循环的混合液量较大，一般为2Q （Q 为原污水流量）。
（6）曝气池：这一反应单元是多功能的，去除BOD ，硝化和吸收磷等均在此处进行。
流量为2Q 的混合液从这里回流到缺氧池。
（7）二沉池：它的功能是泥水分离，污泥一部分回流至厌氧反应器，上清液作为处理水排放。
第二章：设计说明书2.1去除率的计算2.1.1溶解性BOD5的去除率活性污泥处理系统处理水中的BOD5值是由残存的溶解性BOD5和非溶解性BOD5二者组成，而后者主要是以生物污泥的残屑为主体。
活性污泥的净化功能，是去除溶解性BOD5。
因此从活性污泥的净化功能来考虑，应将非溶解性的BOD5从处理水的总BOD5值中减去。
取原水BOD5值（So ）为150mg/L ，经初次沉淀池及缺氧池、厌氧池处理，按降低25%考虑，则进水曝气池的污水，其BOD5值（S ）为：150(125%)112.5/S mg L α=-=计算去除率，对此，首先按式55(1.42)7.1BOD bX Ce bX Ce αα=⨯=计算处理水中的非溶解性BOD5值，上式中Ce ———处理水中悬浮固体浓度，取用30mg/L;b ———微生物自身氧化率，一般介于0.05~0.1之间，取0.09；X α——活性微生物在处理水中所占比例，取值0.4得57.10.090.4307.668/BOD mg L =⨯⨯⨯=处理水中溶解性530-7.668=22.332mg/BOD L 值为：去除率：112.522.332100%80.1% 112.5η-=⨯=2.1.2 CODcr的去除率取进水CODcr为300mg/L；去除率300100100%66.7% 300η-=⨯=2.1.3氨氮的去除率取进水NH4+-N为40mg/L；去除率4025100%37.5% 40η-=⨯=2.1.4 TP的去除率进水TP为5mg/L；去除率η= x 100%=20% 2.1.5 SS的去除率取进水SS为200mg/L；去除率20030100%85.0% 200η-=⨯=2.2污水处理构筑物的设计2.2.1粗格栅设计规定：（1）水泵处理系统前格栅栅条间隙，应符合下列要求：①人工清除 25～40mm②机械清除 16～25mm③最大间隙 40mm（2）在大型污水处理厂或泵站前原大型格栅(每日栅渣量大于0.2m3),一般应采用机械清渣。
（3）格栅倾角一般用45︒～75︒，机械格栅倾角一般为60︒～70︒。
（4）通过格栅的水头损失一般采用0.08～0.15m 。
（5）过栅流速一般采用0.6～1.0m/s 。
运行参数：设计流量：Q=500003m /d栅前流速：10.6/v m s = 过栅流速：20.7/v m s =栅条宽度：0.05s m = 格栅间隙：40e mm =栅前部分长度：0.5m 格栅倾角：45α=︒过栅水头损失：0.17m设计中的各个参数均按照规规定的数值来取的。
2.2.2进水泵房进水泵房说明：（1）泵房进水角度不大于45度。
（2）相邻两机组突出部分的间距，以及机组突出部分与墙壁的间距，应保证水泵轴或电动机转子再检修时能够拆卸，并不得小于0.8m 。
如电动机容量大于55KW 时,则不得小于1.0m ，作为主要通道宽度不得小于1.2m 。
（3）泵站为半地下式，污水泵房设计占地面积1002m (10x10)高为12m ，地下埋深8m 。
（4）水泵为自灌式。
2.2.3细格栅运行参数：设计流量：Q=500003m /d栅前流速：10.6/v m s = 过栅流速：2 1.0/v m s =栅条宽度：0.008s m = 格栅间隙：20e mm =栅前部分长度：0.5m 格栅倾角：60α=︒2.2.4平流式沉砂池沉砂池设计中，必须按照下列原则：（1）城市污水厂一般均应设置沉砂池，座数或分格数应不少于2 座(格)，并按并联运行原则考虑。
（2）设计流量应按分期建设考虑：①当污水自流进入时，应按每期的最大设计流量计算；②当污水为用提升泵送入时，则应按每期工作水泵的最大组合流量计算；③合流制处理系统中，应按降雨时的设计流量计算。
（3）沉砂池去除的砂粒杂质是以比重为2.65，粒径为0.2 以上的颗粒为主。
（4）城市污水的沉砂量可按每106m3污水沉砂量为30m3计算，其含水率为60%，容量为1500kg/m3。
（5）贮砂斗槔容积应按2 日沉砂量计算，贮砂斗池壁与水平面的倾角不应小于55°排砂管直径应不小于0.3m 。
（6）沉砂池的超高不宜不于0.3m 。
（7）除砂一般宜采用机械方法。
当采用重力排砂时，沉砂池和晒砂厂应尽量靠近，以缩短排砂管的长度。
说明：采用平流式沉砂池，具有处理效果好,结构简单的优点，分两格。
运行参数：沉砂池长度：10m 池子总宽度：5.6m有效水深：0.75m 贮砂区容积：6.813m沉砂斗底宽：0.6m 斗壁与水平面倾角：60︒斗高: 1.0m 斗部上口宽：1.9m2.2.5初沉池设计参数：设计进水量：Q=50000m 3/d表面负荷： q 围为2-2.5 m 3/ m 2.h ，取q=2.0 m 3/ m 2.h运行参数：沉淀池直径：D=40m 有效水深：h ＝2m池总高度：H=6m 贮泥斗容积：3418w V m =出水系统：采用双边溢流堰，在边池沉淀完毕，出水闸门开启，污水通过溢流堰，进行泥水分离。
澄清液通过池得排水渠排除。
在排水完毕后，出水闸门关闭。
排泥系统：采用轨道式吸泥机，2.2.6厌氧池运行参数：建造一组厌氧池，采用推流式设计。
厌氧池尺寸：长40m ，宽15m ，横向分为两廊，则每道长度40m ，宽7.5m ，高5m 。
2.2.7缺氧池运行参数：建造一组缺氧池，池中设搅拌装置。
缺氧池尺寸：长40m ，宽15m ，横向分为两廊，则每道长度40m ，宽7.5m ，高5m 。
2.2.8曝气池本设计采用推流曝气池，采用鼓风曝气系统。
设计参数：设计进水量：500003/m d BOD 污泥负荷率：0.35/()kgBOD kgMLSS d混合液污泥浓度：3333/mg L 污泥龄：11d 水力停留时间：2.4h工艺参数：长：20m 宽：10m总高：5.5m 有效水深：5m 实际停留时间：1.6h曝气池与厌氧池、缺氧池合建，进水均选用普通铸铁管，其中厌氧池出水进入对称式配水槽为曝气池的两组平行部分均匀布水。
出水系统采用倒虹吸是中央配水井，对二沉池进行布水。
2.2.9二沉池设计参数：设计进水量：Q=500003/m d ，共两座，每座设计量：Q 0=25000 3/m d表面负荷： q b 围为0.7—1.0 m 3/ m 2.h ，取q=1.0 m 3/ m 2.h水力停留时间（沉淀时间）：T=4.0 h运行参数：沉淀池直径：D=44m 有效水深：h ＝4.0m池总高度 H=6m 贮泥斗容积3240w V m出水系统：采用双边溢流堰，在边池沉淀完毕，出水闸门开启，污水通过溢流堰，进行泥水分离。
澄清液通过池得排水渠排除。
在排水完毕后，出水闸门关闭。
排泥系统：采用周边传动轨道式吸泥机2.3污水厂平面及高程布置2.3.1平面布置各处理单元构筑物的平面布置：处理构筑物是污水处理厂的主体构筑物，在对它们进行平面布置时，应根据各构筑物的功能和水力要求结合当地地形地质条件，确定它们的厂区的平面布置应考虑：（1）布置应紧凑，以减少处理厂占地面积和连接管（沟道）的长度，并考虑人工操作的方便；（2）各处理构筑物之间的连接沟管应简单、短捷，尽量避免立体交叉，并考虑施工、检修方便；（3）在高程布置上，要充分利用地形，力求挖填土方量平衡；（4）使处理构筑物避开劣质地基；（5）考虑扩建的可能性，留有适当的发展余地；（6）在各处理构筑物之间应保持一定的间距，以满足放工要求，一般间距要求5-10m，如有特殊要求构筑物其间距按有关规定执行。
