沥青超薄磨耗层施工
河南洛三灵项目NovaChip改性沥青超薄磨耗层施工是公司养护施工一项新技术，主要解决交通负载大、路面性能要求高的高等级道路路面养护问题。
面对公司养护市场的全面进入，掌握此项技术势在必行，本文重点围绕超薄磨耗层的施工流程和关键点展开介绍。
NovaChip改性沥青超薄磨耗层施工技术介绍
■概述
NovaChip改性沥青超薄磨耗层系统是壳牌公司注册的一种针对交通负载大、路面性能要求高的高等级道路的路面养护解决方案。
主要应用于高等级沥青路面或水泥路面的预防性养护和轻微病害的矫正性养护，也可作为新建道路表面磨耗层，是一种超长耐久的表面层，具有抗滑、抗车辙、抗磨耗的优良性能。
它是将15-25mm厚的NovaBinder 沥青混合料摊铺在NovaBond改性乳化沥青粘层上，使用专用的设备进行施工，改性乳化沥青粘层喷洒和改性热沥青混合料摊铺同时进行，经压路机压实以后一次成型。
■原材料主要技术指标
1、改性沥青和改性乳化沥青
采用壳牌有限公司生产的NovaBinder改性沥青和NovaBond改性乳化沥青，该改性沥青和改性乳化沥青为NovaChip沥清混合料专用原材料，采用特殊的配方进行设计，能够实现热混合料层和下承层的有效粘结。
和普通的改性沥青相比，具有粘度高、蒸发残留物含量高的特点，破乳速度为快裂，在施工时要求喷洒温度为60-80℃。
2、集料和矿粉
集料采用5-10mm碎石和0-3mm的机制砂，矿粉采用石灰岩矿粉。
要求所用粗集料具有高抗磨耗性能，满足相关试验及质量要求。
■混合料组成设计
1、目标配合比设计
设计采用Superpave旋转压实成型方法，体积性能指标的计算方法与Superpave沥青混合料设计标准相同。
混合料采用间断级配设计，属于骨架空隙结构。
经与其它对比分析，该结构级配在1.18mm筛孔以上的筛孔质量通过百分率类似SMA-10的矿料级配，但不同的是，没有较多的细料填充料。
1.18mm以下筛孔通过率类似密级配沥青混合料AC-10的筛孔要求质量通过百分率。
目标配合比设计过程中，试验室拌合温度为170℃，压实温度为160℃，旋转压实仪的单位压力为600KPa,设定旋转压实次数为100次，空隙率要求大于10%，测定毛体积密度时宜采用体积法。
2、生产配合比设计
需进行拌和楼的流量试验，拌和楼对冷料经过热提进行二次筛分，最后取各热料仓热料进行生产配合比级配设计及最大理论密度确定工作。
洛三灵在施工中未采用旋转压实仪进行生产配合比设计，而是根据业主要求和以往的施工经验，同种混合料在同样的压实和击实温度下，马歇尔空隙率较旋转压实空隙率
高1%-2%。
因此在业主的同意下，项目生产配合比设计过程和施工过程质量控制采用的是马歇尔击实法，双面各击50次。
在生产配合比合成级配设计的基础上，项目进行了NovaChip沥青混合料的试拌。
综合试拌试验结果，认为采用生产配合比的热料仓掺配比例，最佳油石比为4.9%，拌制的混合料能够满足NovaChip沥青混合料各项体积指标的要求。
■施工工艺
1、施工准备
摊铺设备：使用国内少有的福格勒专用摊铺机（图1）。
该摊铺机摊铺速度可达15-20米/分钟。
设备能够一次性完成乳化沥青粘层的喷洒、热沥青混合料摊铺及熨平。
在乳化沥青喷洒后5秒钟内进行热沥青混合料摊铺。
碾压设备：2-3台国内一般的12吨双钢轮压路机就可满足施工需求。
乳化沥青加热设施：智能沥青洒布车（带加热及沥青循环功能）。
2、施工环境：现场气温不得低于10℃。
3、工作面准备：病害处理后方可施工超薄磨耗层。
大于1cm的车辙必须全部精铣刨后，未经铣刨的路段，原路面需拉毛处理，精铣刨和拉毛后路面必须清洗干净。
4、现场施工
摊铺：全程采用接触式电脑控制摊铺。
NovaBond改性乳化沥青在60-80℃的温度下喷洒，设计喷洒量为1.0L/m2，施工过程中喷洒量控制在0.8L/m2左右，粘结效果完全能满足质量需要。
NovaChip沥青混合料在150-170℃条件下摊铺比较合适，在施工过程中应随时检查摊铺机乳化沥青的喷洒情况，防止管道堵塞造成表面漏洒。
由于NovaChip沥青混合料为断级配沥青混合料，公称最大粒径为9.5mm，沥青混合料的均匀性很好，一般不需要人工处理离析和更换混合料，在施工过程中，尽量减少施工人员的踩踏。
超薄磨耗层摊铺效果类似SMA路面
碾压：表面温度降至90℃前必须开始碾压，用两台9～12t的双钢轮压路机碾压三遍。
NovaChip摊铺后立刻进行压实，碾压以静态方式进行，压路机不能静止停留在刚铺好的热沥青混合料表面上，根据现场实际情况确定碾压操作宽度。
新的路面在碾压完成，路面温度≥50℃之前不能开放交通。
接缝处理：横向施工缝全部采用平接缝。
纵向接缝是项目的施工隐患防治重点，由于道路通行的需要，全部采用冷接缝。
为了保证纵向施工缝拼接质量，必须配备经验丰富的摊铺机操作手和接缝修复工，确保摊铺后接缝处混合料饱满、平整，接缝修复工紧跟摊铺机，对布料不饱满的位置进行人工再次补料修复；其后钢轮压路机立刻骑缝
20-30cm小振碾压，保证碾压过后接缝平整、无空隙。
标线恢复：原路面两条白色热熔普通标线和中间一条虚线分道线，在超薄磨耗层施工之前，已经拉毛处理掉。
罩面后需重新划设标线，待摊铺碾压过后即可同步施工新型标线，标线施工结束后半小时便可开放交通。
标线施工图
施工质量检测：施工过程中质量控制主要是油石比、级配和现场厚度、摩擦系数、构造深度及平整度指标。
经检测分析，室内油石比和级配满足设计和规范的要求，现场
测试结果比较稳定，较高的摩擦系数和较稳定的构造深度提高了路面抗滑性能。
路面平整度采用连续式平整度仪检测结果在1.0mm左右，个别处在1.5mm左右，大大改善了行车的舒适性。
■施工过程中的难点与解决办法
NovaBond改性乳化沥青喷洒温度要求为60-80℃，低于60℃就会出现不喷或大面积露白现象，且要求摊铺机加压泵速达到230-270转/min，喷洒气压达到5.5-7.5MPa以上才可以正常喷洒。
解决方法：⑴自制一个20吨的水循环加热乳化沥青储存罐，用炭火把水温控制在90-100℃，利用水温把罐内循环的沥青受热，即可备用（切忌用炭火直接加热沥青，容易造成局部沥青温度过高，沥青老化，堵塞管道）。
⑵与乳化沥青厂家联系，提高出厂温度，保证乳化沥青的出厂温度达到75-80℃之间，选择保温较好的运输车辆，运输至施工现场备用（运距短的情况下最佳）。
⑶现场停放一辆罐内带循环装置的智能洒布车，导热油的温度控制在100-120℃之间，沥青温度加热至70-75℃即可备用。
乳化沥青添加采用不需要烤泵的齿轮泵，只要接通电源就可以在5-7分钟之内完成。
■结束语
超薄磨耗层施工结束后，大大改善了路面行车条件，提高了路面平整度，降低了行车噪音。
本文所列举的工艺是我部在施工过程中的一点经验，因笔者水平有限，仅为以后路面养护施工提供借鉴、参考，如有不当，敬请指正。
市政道路超薄沥青磨耗层铺装施工工法(2)
市政道路超薄沥青磨耗层铺装施工工法市政道路超薄沥青磨耗层铺装施工工法一、前言市政道路是城市交通的重要组成部分，而超薄沥青磨耗层铺装施工工法是指一种薄层道路铺装技术。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点超薄沥青磨耗层铺装施工工法具有以下特点：1. 施工厚度较薄：通常在3-5 mm之间，能够有效减少材料消耗，提高施工效率。
2. 施工周期短：相较于传统的道路铺装工艺，超薄沥青磨耗层施工时间较短，可以快速实现道路的通行。
3. 节约成本：施工厚度薄、施工周期短，可以有效地减少工程造价。
4. 耐久性较好：超薄沥青磨耗层具有良好的抗水损伤和耐久性，延长道路使用寿命。
5. 环保性好：施工过程中使用的材料环保，并对环境污染较小。
三、适应范围超薄沥青磨耗层铺装适用于城市主干道、次干道、城市道路及停车场等道路的铺装。
四、工艺原理超薄沥青磨耗层铺装施工工法的工艺原理是通过精确控制沥青砂浆的配合比、施工温度、滚压工艺等参数，使其达到预定的物理性能和厚度。
采用合适的技术措施，将沥青砂浆均匀地铺装在道路上，并经过滚压以提高其致密度和平整度。
五、施工工艺超薄沥青磨耗层铺装施工的各个阶段包括：1. 路面准备：包括清理、修补路面等工作。
2. 沥青砂浆制备：根据设计要求，精确搅拌沥青、矿料和添加剂等材料。
3. 铺装施工：采用机械化设备将沥青砂浆均匀铺装在路面上。
4.滚压处理：利用专用滚压设备对沥青砂浆进行滚压，提高其密实性。
5. 道路养护：在施工完成后进行路面养护，确保道路质量。
六、劳动组织超薄沥青磨耗层铺装施工需要严格组织管理，在施工过程中合理安排劳动力，确保施工进度和质量。
七、机具设备超薄沥青磨耗层铺装施工所需的机具设备包括：沥青砂浆搅拌设备、沥青铺装机、滚压设备等。
这些设备具有高效、精确的性能，能够满足施工的需求。
八、质量控制超薄沥青磨耗层铺装施工需要严格进行质量控制，包括对沥青砂浆的配合比和温度的控制、施工过程中的质量检查等，以确保道路施工质量达到设计要求。
沥青路面超薄磨耗层罩面施工工法
沥青路面超薄磨耗层罩面施工工法一、前言沥青路面超薄磨耗层罩面施工工法是一种广泛应用于公路、城市道路等沥青路面维修和养护的工法。
通过施工过程中的特殊处理和材料选择，能够有效提高路面的平整度和耐久性，延长路面使用寿命，提升行车安全性能。
本篇文章将详细介绍该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点沥青路面超薄磨耗层罩面施工工法的特点主要包括施工快速、材料节约、环保绿色、施工成本低、施工质量稳定等。
在施工过程中，采用特殊的施工技术和材料，能够大大缩短工期，节约材料用量，减少环境污染，并且降低了工程的总体成本。
三、适应范围沥青路面超薄磨耗层罩面施工工法适用于不同种类和规模的沥青路面维修和养护工程，包括城市道路、高速公路、乡村公路等。
无论是新建路面的平整度提升，还是老旧路面的磨平修补，都可以应用该工法进行施工。
四、工艺原理沥青路面超薄磨耗层罩面施工工法的基本原理是采用特殊的材料，喷涂在路面表面，形成一层超薄的保护层。
这层保护层能够填平路面的细微裂缝，提升路面的平整度；同时能够保护路面不受日晒雨淋、车辆碾压等外界因素的损害，延长路面的使用寿命。
施工工法与实际工程之间的联系在于选择合适的材料、采取适当的施工技术和处理方法，以达到工程要求和设计要求。
五、施工工艺沥青路面超薄磨耗层罩面施工工法的施工工艺包括路面准备、基层修复、材料喷涂和表面处理等步骤。
首先，需要对路面进行清理和修复，将裂缝、坑洞等缺陷进行修补；然后，采用专用喷涂设备将超薄磨耗层材料均匀喷涂在路面上；最后，对喷涂后的路面进行平整和表面处理，确保施工质量和效果。
六、劳动组织沥青路面超薄磨耗层罩面施工工法的劳动组织包括人员配备、施工班组和工作安排等。
根据工程规模和施工周期，合理安排工作人员的数量和职责，确保施工进度和质量的可控性。
同时，要建立良好的施工班组，加强沟通和配合，提高工种操作技能和施工效率。
高韧超薄沥青磨耗层技术
高韧超薄沥青磨耗层技术高韧超薄沥青磨耗层技术是一种在道路建设中广泛应用的新型路面材料，具有出色的性能和优异的耐久性。
本文将从技术原理、施工方法、优势特点和应用前景等方面对高韧超薄沥青磨耗层技术进行全面介绍。
一、技术原理高韧超薄沥青磨耗层技术是在传统沥青磨耗层的基础上进行改进而来的。
它采用了新型改性剂和材料，使沥青磨耗层具有更高的韧性和耐久性。
在施工过程中，通过控制沥青磨耗层的厚度和配合比例，使其能够在不影响路面整体结构的情况下提高路面的整体性能。
二、施工方法高韧超薄沥青磨耗层技术的施工方法相对简单，具体步骤如下：1. 路面清洁：首先要对路面进行清洁，清除杂物和灰尘，确保施工质量。
2. 沥青磨耗层施工：将改性剂和沥青混合均匀后，通过喷洒或刮涂的方式施工在路面上，形成一层均匀的沥青磨耗层。
3. 紧实处理：采用压路机进行紧实处理，使沥青磨耗层与基层牢固结合。
三、优势特点高韧超薄沥青磨耗层技术相比传统沥青磨耗层具有以下优势特点：1. 高韧性：采用新型改性剂和材料，使沥青磨耗层具有更高的韧性，能够有效吸收车辆行驶过程中产生的冲击和振动，减少路面的噪音和破损。
2. 耐久性强：通过控制沥青磨耗层的厚度和配合比例，使其具有较好的耐久性，能够承受车辆的长时间使用和各种气候条件的影响。
3. 施工简便：相比传统沥青磨耗层，高韧超薄沥青磨耗层的施工方法更为简便，能够节省施工时间和成本。
4. 维护方便：由于沥青磨耗层具有良好的韧性和耐久性，因此在维护过程中需要的修补次数较少，维护成本相对较低。
四、应用前景高韧超薄沥青磨耗层技术在道路建设中具有广阔的应用前景。
它可以应用于各种类型的道路，包括高速公路、普通道路、城市道路等。
通过使用高韧超薄沥青磨耗层技术，可以提高道路的耐久性和使用寿命，减少道路维护和修复的次数，降低交通噪音和车辆磨损，提高行车安全性和舒适性。
高韧超薄沥青磨耗层技术是一种具有出色性能和优异耐久性的路面材料。
通过控制施工方法和配合比例，可以实现路面的高韧性和耐久性要求。

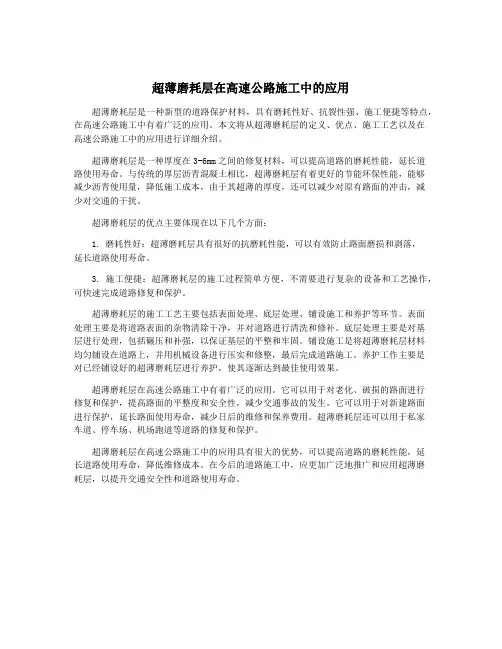

超薄磨耗层在高速公路施工中的应用
超薄磨耗层在高速公路施工中的应用超薄磨耗层是一种新型的道路保护材料，具有磨耗性好、抗裂性强、施工便捷等特点，在高速公路施工中有着广泛的应用。
本文将从超薄磨耗层的定义、优点、施工工艺以及在高速公路施工中的应用进行详细介绍。
超薄磨耗层是一种厚度在3-6mm之间的修复材料，可以提高道路的磨耗性能，延长道路使用寿命。
与传统的厚层沥青混凝土相比，超薄磨耗层有着更好的节能环保性能，能够减少沥青使用量，降低施工成本，由于其超薄的厚度，还可以减少对原有路面的冲击，减少对交通的干扰。
超薄磨耗层的优点主要体现在以下几个方面：1. 磨耗性好：超薄磨耗层具有很好的抗磨耗性能，可以有效防止路面磨损和剥落，延长道路使用寿命。
3. 施工便捷：超薄磨耗层的施工过程简单方便，不需要进行复杂的设备和工艺操作，可快速完成道路修复和保护。
超薄磨耗层的施工工艺主要包括表面处理、底层处理、铺设施工和养护等环节。
表面处理主要是将道路表面的杂物清除干净，并对道路进行清洗和修补。
底层处理主要是对基层进行处理，包括碾压和补强，以保证基层的平整和牢固。
铺设施工是将超薄磨耗层材料均匀铺设在道路上，并用机械设备进行压实和修整，最后完成道路施工。
养护工作主要是对已经铺设好的超薄磨耗层进行养护，使其逐渐达到最佳使用效果。
超薄磨耗层在高速公路施工中有着广泛的应用。
它可以用于对老化、破损的路面进行修复和保护，提高路面的平整度和安全性，减少交通事故的发生。
它可以用于对新建路面进行保护，延长路面使用寿命，减少日后的维修和保养费用。
超薄磨耗层还可以用于私家车道、停车场、机场跑道等道路的修复和保护。
超薄磨耗层在高速公路施工中的应用具有很大的优势，可以提高道路的磨耗性能，延长道路使用寿命，降低维修成本。
在今后的道路施工中，应更加广泛地推广和应用超薄磨耗层，以提升交通安全性和道路使用寿命。
超薄沥青磨耗层技术
超薄沥青磨耗层技术超薄沥青磨耗层技术在道路建设领域中起到了关键的作用，有助于提高道路的耐久性和安全性。
以下是一份关于超薄沥青磨耗层技术的2000字文章：超薄沥青磨耗层技术在道路建设中的应用及发展趋势随着城市化进程的加快和交通基础建设的不断推进，对于道路的质量和耐久性要求也越来越高。
超薄沥青磨耗层技术作为一种提高路面抗压性能和抗水损耗性能的新型技术，正逐渐受到人们的关注和青睐。
本文将就超薄沥青磨耗层技术进行详细介绍，探讨其在道路建设中的应用及发展趋势。
一、超薄沥青磨耗层技术概述超薄沥青磨耗层技术是指在基层路面上覆盖一层薄型的沥青砂浆，其厚度通常在10mm 以下。
相比于传统的厚沥青路面，超薄沥青磨耗层技术具有砂浆配比精准、施工周期短、造价低廉、施工工艺简单等优势。
超薄沥青磨耗层还具有优异的抗水损性能和高强度抗压能力，能够有效延长路面的使用寿命，并提高路面的耐久性。
二、超薄沥青磨耗层技术在道路建设中的应用1. 提高道路耐久性超薄沥青磨耗层技术在道路建设中的应用，能够有效提高路面的抗压性能和抗水损性能，延长路面的使用寿命。
这对于缓解城市道路交通拥堵、减少交通事故、提高通行效率具有重要意义。
2. 降低道路维护成本由于超薄沥青磨耗层技术具有优异的耐久性和抗水损性能，可以有效减少道路的维修和养护成本。
与传统的路面维护方式相比，超薄沥青磨耗层技术可以为城市道路维护带来更为经济高效的方案。
3. 促进施工效率提升超薄沥青磨耗层技术施工周期短，施工工艺简单，且具有绿色环保的特点，有利于提升道路建设的施工效率，缓解了传统路面施工周期长、成本高、影响交通的问题。
三、超薄沥青磨耗层技术的发展趋势1. 技术不断创新超薄沥青磨耗层技术正处于不断创新和发展的阶段，新型砂浆材料的研发和应用、施工工艺的改进和优化等，将进一步提高超薄沥青磨耗层技术的性能和稳定性。
2. 规范和标准化随着超薄沥青磨耗层技术在道路建设中的应用越来越普及，规范和标准化的工作将逐渐成为发展的重点。
超薄磨耗层路面养护施工技术要点刘畅
超薄磨耗层路面养护施工技术要点刘畅发布时间：2023-06-30T08:27:01.345Z 来源：《工程管理前沿》2023年8期作者：刘畅[导读] 沥青路面是高等级公路的主要路面形式，由于其行车舒适、噪声小等优点得到了广泛应用。
然而，在沥青路面通行运营当中，受多种因素的影响，路面损坏问题日益严重，若不及时处理，将会大大增加通行安全风险。
作为一种抗磨耐久的沥青面层，超薄磨耗层的优点为抗滑、抗磨耗能力强，且能防水损害，减少噪音污染。
为此，本文在充分了解超薄磨耗层技术特点的基础上，结合具体案例，对其施工技术要点进行了分析与探究。
河南省公路工程局集团有限公司摘要：沥青路面是高等级公路的主要路面形式，由于其行车舒适、噪声小等优点得到了广泛应用。
然而，在沥青路面通行运营当中，受多种因素的影响，路面损坏问题日益严重，若不及时处理，将会大大增加通行安全风险。
作为一种抗磨耐久的沥青面层，超薄磨耗层的优点为抗滑、抗磨耗能力强，且能防水损害，减少噪音污染。
为此，本文在充分了解超薄磨耗层技术特点的基础上，结合具体案例，对其施工技术要点进行了分析与探究。
关键词：超薄磨耗层；路面养护；技术特点引言一个地区和国家的公路网是否完善直接反映了其交通发达程度，同时也关系着其经济发展水平。
伴随我国社会经济的快速发展，公路建设事业也进入了快车道，国家在公路建设方面投入了大量资金，进一步推进了我国交通事业的持续、健康发展。
然而，在公路建设里程持续增加的同时，公路养护问题也成为了人们关注的焦点。
为此，开展沥青路面超薄磨耗层施工技术研究具有重要意义。
一、超薄磨耗层技术特点作为沥青路面预防性养护的重要技术之一，超薄磨耗层罩面在路面养护当中可以起到修复轻微裂缝、松散和老化路面的效果，同时，还能提高路面的平整度和抗车辙性能，对于抑制或延缓路面反射裂缝具有明显成效。
此外，相比其他预防性养护技术，超薄磨耗层的密水性相对较好，可有效避免沥青路面水损坏，起到增加路面使用年限的作用。
混凝土桥面超薄沥青磨耗层同步进程面施工工法(2)
混凝土桥面超薄沥青磨耗层同步进程面施工工法混凝土桥面超薄沥青磨耗层同步进程面施工工法一、前言混凝土桥面超薄沥青磨耗层同步进程面施工工法是一种先进的桥面保护与修复技术，通过在混凝土桥面上同时施工超薄沥青磨耗层，保护混凝土桥面，并提高桥面的使用寿命。
二、工法特点该工法的特点主要有：1. 施工简单快速：采用机械化施工，工期短，可以快速恢复桥面的使用功能。
2. 施工效果好：超薄沥青磨耗层具有良好的柔性和抗滑效果，可以有效减少车辆行驶时的噪音和振动。
3. 耐久性强：超薄沥青磨耗层具有较高的抗老化和耐久性能，能够保持较长时间的使用寿命。
4. 维护成本低：该工法不需要进行大面积铺设沥青磨耗层，可以节省维护成本。
三、适应范围该工法适用于各种桥梁类型，包括公路、高速公路、市区道路等。
四、工艺原理该工法的基本原理是将超薄沥青磨耗层与混凝土桥面同步进行施工，在施工过程中，通过特殊的工艺措施，将沥青磨耗层与混凝土桥面紧密结合，形成一体化的整体桥面结构。
五、施工工艺该工法的施工过程包括准备工作、沥青磨耗层施工、铺设和压实等多个阶段。
六、劳动组织施工过程中需要安排合适的劳动力，包括机械操作人员、施工人员和监理人员等。
七、机具设备该工法所需的主要机具设备包括沥青搅拌机、沥青磨耗层铺设机、压路机等。
八、质量控制为了确保施工过程中的质量达到设计要求，需要进行质量控制，包括原材料质量控制、施工过程中的质量控制和质量检测等。
九、安全措施施工过程中需要注意安全事项，包括对施工人员的安全教育和培训、施工现场的安全管理和设施等。
十、经济技术分析对于施工工法的施工周期、施工成本和使用寿命进行分析，以评估和比较其经济和技术性能。
十一、工程实例通过介绍实际工程中采用该工法进行桥面维护和修复的工程案例，进一步展示该工法的实践应用效果。
总结：混凝土桥面超薄沥青磨耗层同步进程面施工工法是一种高效、低成本的桥面维护和修复技术。
其施工过程简单快速，具有良好的耐久性能和经济性。
公路沥青路面超薄磨耗层施工标准
公路沥青路面超薄磨耗层施工标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!公路沥青路面超薄磨耗层施工标准1. 引言随着交通运输行业的发展，公路建设的需求日益增加。
超薄热沥青磨耗层
案例二：某城市高架桥采用超薄热沥青磨耗层进行桥面修复，修复后的桥面平整度、防滑性和耐久性均得到显著提升。
背景介绍：桥梁铺装是桥梁结构的重要组成部分，对于桥梁的使用寿命和行车安全具有重要影响。
案例一：某大型高速公路桥梁铺装采用超薄热沥青磨耗层技术，有效提高了桥梁的耐磨性和抗滑性，减少了桥面损坏和维修费用。
定义与特点
定义：超薄热沥青磨耗层是一种具有高粘度、抗磨耗性能和抗滑性能，能够显著提高路面的使用寿命和行车安全性
适用范围
高速公路、城市道路、机场跑道等高等级道路
适用于各种气候条件，如寒冷、炎热、雨雪等
需要耐磨、抗滑、抗车辙的道路
交通量大、重载车辆多的道路
原材料准备：确保原材料质量符合要求，包括沥青、碎石、矿粉等
拌合设备：选择合适的拌合设备，确保拌合均匀、高效
质量控制：对拌合好的混合料进行质量检验，确保符合设计要求
运输与摊铺
摊铺温度：在摊铺过程中，沥青的温度需要保持在一定范围内，以确保其性能和质量
运输方式：采用专业的沥青运输车进行运输，确保沥青在运输过程中的温度和稳定性
,a click to unlimited possibilities
超薄热沥青磨耗层
目录
01
添加目录标题
02
超薄热沥青磨耗层概述
03
超薄热沥青磨耗层材料
04
超薄热沥青磨耗层施工工艺
05
超薄热沥青磨耗层性能评价
06
超薄热沥青磨耗层应用案例
07
超薄热沥青磨耗层未来发展前景
01
添加章节标题
02
超薄热沥青磨耗层概述
注意事项：在碾压过程中，应注意控制压路机的速度和碾压次数，避免出现过度碾压或不足碾压的情况
沥青超薄磨耗层施工
河南洛三灵项目NovaChip改性沥青超薄磨耗层施工是公司养护施工一项新技术，主要解决交通负载大、路面性能要求高的高等级道路路面养护问题。
面对公司养护市场的全面进入，掌握此项技术势在必行，本文重点围绕超薄磨耗层的施工流程和关键点展开介绍。
NovaChip改性沥青超薄磨耗层施工技术介绍■概述NovaChip改性沥青超薄磨耗层系统是壳牌公司注册的一种针对交通负载大、路面性能要求高的高等级道路的路面养护解决方案。
主要应用于高等级沥青路面或水泥路面的预防性养护和轻微病害的矫正性养护，也可作为新建道路表面磨耗层，是一种超长耐久的表面层，具有抗滑、抗车辙、抗磨耗的优良性能。
它是将15-25mm厚的NovaBinder 沥青混合料摊铺在NovaBond改性乳化沥青粘层上，使用专用的设备进行施工，改性乳化沥青粘层喷洒和改性热沥青混合料摊铺同时进行，经压路机压实以后一次成型。
■原材料主要技术指标1、改性沥青和改性乳化沥青采用壳牌有限公司生产的NovaBinder改性沥青和NovaBond改性乳化沥青，该改性沥青和改性乳化沥青为NovaChip沥清混合料专用原材料，采用特殊的配方进行设计，能够实现热混合料层和下承层的有效粘结。
和普通的改性沥青相比，具有粘度高、蒸发残留物含量高的特点，破乳速度为快裂，在施工时要求喷洒温度为60-80℃。
2、集料和矿粉集料采用5-10mm碎石和0-3mm的机制砂，矿粉采用石灰岩矿粉。
要求所用粗集料具有高抗磨耗性能，满足相关试验及质量要求。
■混合料组成设计1、目标配合比设计设计采用Superpave旋转压实成型方法，体积性能指标的计算方法与Superpave沥青混合料设计标准相同。
混合料采用间断级配设计，属于骨架空隙结构。
经与其它对比分析，该结构级配在1.18mm筛孔以上的筛孔质量通过百分率类似SMA-10的矿料级配，但不同的是，没有较多的细料填充料。
1.18mm以下筛孔通过率类似密级配沥青混合料AC-10的筛孔要求质量通过百分率。
