毕业设计(论文)题目：音箱外壳模具设计专业：模具设计与制造层次：专科毕业论文（设计）任务书目录前言 (1)1模具的发展趋势 (2)2塑件的工艺分析 (3)2.1塑件成型工艺分析 (3)2.2.1 ABS塑料主要的性能指标： (4)3 注塑设备的选择 (6)3.1估算塑件体积 (6)3.2选择注射机 (6)3.2最大注射压力的校核 (6)4塑件工艺尺寸的计算 (8)4.1型腔的径向尺寸 (8)4.2型芯的计算 (8)4.3模具型腔壁厚的计算 (9)5浇注系统的设计 (10)5.1主流道设计 (10)5.2分流道设计 (10)5.3浇口选择 (11)6分型面的选择与排气系统的设计 (13)6.1分型面的选择 (13)6.2合模导向机构的设计 (13)6.3脱模机构的设计 (14)7模具的装配 (16)7.1模具的装配顺序 (16)结论 (18)致谢 (19)参考文献 (20)摘要现在，模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志之一，因为模具在很大程度上决定着产品的质量、效益和新产品的开发能力。
随着经济总量和工业产品技术的不断发展，各行各业对模具的需求量越来越大，技术要求也越来越高。
因此，一些重要的模具标准件也必须重点发展，而且其发展速度应快于模具的发展速度，这样才能不断提高我国的模具标准化水平，从而提高模具质量，缩短模具生产周期及降低成本。
塑料外壳具有重量轻、适用型多的产品、耐腐蚀老化、高强度、使用寿命长，制作方便、价格低廉等特点，是铝、铁的理想替代品、也是塑料业必然发展的方注射成形是成形热塑件的主要方法，因此应用范围很广。
注射成形是把塑料原料放入料筒中经过加热熔化，使之成为高黏度的流体，用柱塞或螺杆作为加压工具，使熔体通过喷嘴以较高压力注入模具的型腔中，经过冷却、凝固阶段，而后从模具中脱出，成为塑料制品。
塑料注射成形工艺的最大特点是复制，能够复制出所需任意数量的可直接使用或稍作处理即可使用的制品，是一种适宜大批量生产的工艺。

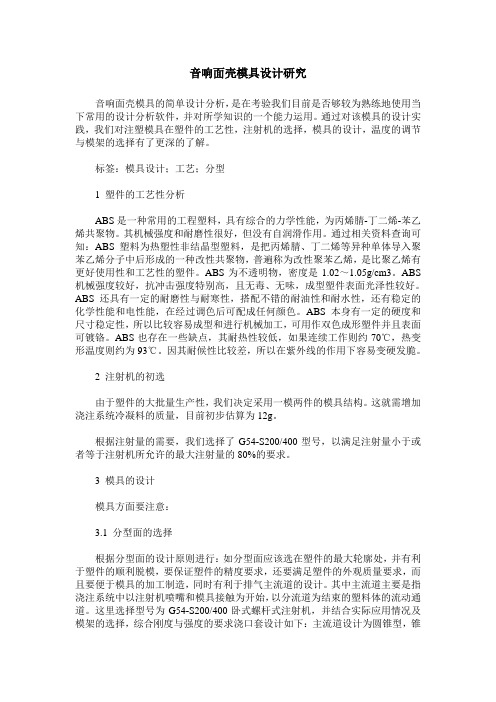

音响面壳模具设计研究
音响面壳模具设计研究音响面壳模具的简单设计分析，是在考验我们目前是否够较为熟练地使用当下常用的设计分析软件，并对所学知识的一个能力运用。
通过对该模具的设计实践，我们对注塑模具在塑件的工艺性，注射机的选择，模具的设计，温度的调节与模架的选择有了更深的了解。
标签：模具设计；工艺；分型1 塑件的工艺性分析ABS是一种常用的工程塑料，具有综合的力学性能，为丙烯腈-丁二烯-苯乙烯共聚物。
其机械强度和耐磨性很好，但没有自润滑作用。
通过相关资料查询可知：ABS塑料为热塑性非结晶型塑料，是把丙烯腈、丁二烯等异种单体导入聚苯乙烯分子中后形成的一种改性共聚物，普遍称为改性聚苯乙烯，是比聚乙烯有更好使用性和工艺性的塑件。
ABS为不透明物，密度是1.02～1.05g/cm3。
ABS 机械强度较好，抗冲击强度特别高，且无毒、无味，成型塑件表面光泽性较好。
ABS还具有一定的耐磨性与耐寒性，搭配不错的耐油性和耐水性，还有稳定的化学性能和电性能，在经过调色后可配成任何颜色。
ABS本身有一定的硬度和尺寸稳定性，所以比较容易成型和进行机械加工，可用作双色成形塑件并且表面可镀铬。
ABS也存在一些缺点，其耐热性较低，如果连续工作则约70℃，热变形温度则约为93℃。
因其耐候性比较差，所以在紫外线的作用下容易变硬发脆。
2 注射机的初选由于塑件的大批量生产性，我们决定采用一模两件的模具结构。
这就需增加浇注系统冷凝料的质量，目前初步估算为12g。
根据注射量的需要，我们选择了G54-S200/400型号，以满足注射量小于或者等于注射机所允许的最大注射量的80%的要求。
3 模具的设计模具方面要注意：3.1 分型面的选择根据分型面的设计原则进行：如分型面应该选在塑件的最大轮廓处，并有利于塑件的顺利脱模，要保证塑件的精度要求，还要满足塑件的外观质量要求，而且要便于模具的加工制造，同时有利于排气主流道的设计。
其中主流道主要是指浇注系统中以注射机喷嘴和模具接触为开始，以分流道为结束的塑料体的流动通道。
音箱外壳模具设计教学文案
音箱外壳模具设计毕业设计(论文)题目：音箱外壳模具设计专业：模具设计与制造层次：专科毕业论文（设计）任务书目录前言 (1)1模具的发展趋势 (2)2塑件的工艺分析 (3)2.1塑件成型工艺分析 (3)2.2.1 ABS塑料主要的性能指标： (4)3 注塑设备的选择 (6)3.1估算塑件体积 (6)3.2选择注射机 (6)3.2最大注射压力的校核 (6)4塑件工艺尺寸的计算 (8)4.1型腔的径向尺寸 (8)4.2型芯的计算 (8)4.3模具型腔壁厚的计算 (9)5浇注系统的设计 (10)5.1主流道设计 (10)5.2分流道设计 (10)5.3浇口选择 (11)6分型面的选择与排气系统的设计 (13)6.1分型面的选择 (13)6.2合模导向机构的设计 (13)6.3脱模机构的设计 (14)7模具的装配 (16)7.1模具的装配顺序 (16)结论 (18)致谢 (19)参考文献 (20)摘要现在，模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志之一，因为模具在很大程度上决定着产品的质量、效益和新产品的开发能力。
随着经济总量和工业产品技术的不断发展，各行各业对模具的需求量越来越大，技术要求也越来越高。
因此，一些重要的模具标准件也必须重点发展，而且其发展速度应快于模具的发展速度，这样才能不断提高我国的模具标准化水平，从而提高模具质量，缩短模具生产周期及降低成本。
塑料外壳具有重量轻、适用型多的产品、耐腐蚀老化、高强度、使用寿命长，制作方便、价格低廉等特点，是铝、铁的理想替代品、也是塑料业必然发展的方注射成形是成形热塑件的主要方法，因此应用范围很广。
注射成形是把塑料原料放入料筒中经过加热熔化，使之成为高黏度的流体，用柱塞或螺杆作为加压工具，使熔体通过喷嘴以较高压力注入模具的型腔中，经过冷却、凝固阶段，而后从模具中脱出，成为塑料制品。
塑料注射成形工艺的最大特点是复制，能够复制出所需任意数量的可直接使用或稍作处理即可使用的制品，是一种适宜大批量生产的工艺。

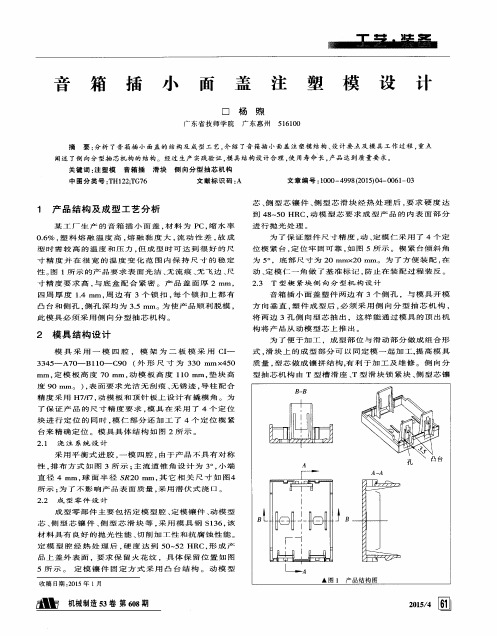

音箱插小面盖注塑模设计
