一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
故选D。
3．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。
4．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B 【解析】 【分析】 【详解】A ．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A 不符合题意；B ．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B 正确；C ．由电路图可知，关闭灯泡时，发光二极管不亮，故C 不符合题意；D ．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D 不符合题意。
故选B 。
5．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路 【答案】D 【解析】 【分析】 【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。
故选D 。
6．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。
如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10VC ．15W 15VD ．30W 60V【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。
【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。
故选C 。
7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大 【答案】D 【解析】 【分析】 【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据UI R =可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数 2U U U =-源电源电压保持不变，所以电压表示数变大。
根据UI R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
8．如图，小华用裸铜导线的一端将两只“3V 1W ”小灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V ，导线与各处接触良好），那么，下列判断正确的是( )A ．两灯都发出昏暗的光，两灯串联B ．两灯都不亮，这样连接造成了短路C ．两灯都正常发光，且两灯并联D ．上面的灯正常发光，下面的灯没有电流通过 【答案】C 【解析】 【详解】电流从电源正极流出，然后分成两部分电流，一部分电流流过上面灯丝，另一部分电流流过下面灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，并且两灯的电压都是3V ，因为两灯的规格都是“3V 1W ”，所以两灯都正常发光，故选C 。
9．将规格为“12V 3W ”的灯1L 和规格为“12V 6W ”的灯2L 串联在电压为12V 的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ） A ．1L 与2L 灯丝电阻之比为1:2 B ．1L 灯与2L 灯实际功率之比为1:2 C ．两灯均不能正常发光，灯2L 更亮些 D ．两灯消耗的总功率为2W 【答案】D 【解析】 【详解】A ．根据2U P R=可得，两灯的电阻()2211112483V ΩW U R P ===，()222221224V Ω6W U R P === 两灯的电阻之比为12482:124ΩΩR R == 故A 错误；B ．因为两灯串联，所以通过两灯的电流相等，根据2P I R =可得，两灯消耗的实际功率为211实1P I R =，222实2P I R = 两灯消耗的实际功率之比为122:1实1实2P R P R == 故B 错误；C ．灯泡的亮度由灯泡消耗的实际功率决定，实际功率越大，灯泡越亮，由B 分析知，灯1L 的实际功大于灯2L 的实际功率，1L 比2L 亮，故C 错误；D ．由于两灯串联，由串联电路电阻的特点知，电路中的总电阻为11482472ΩΩΩR R R =+=+=由2U P R=得，两灯消耗的总功率为()2212272V W ΩU P R === 故D 正确。
故选D 。
10．用一个导体制成长度相等但横截面积不同的圆柱体a 和b （a 和b 互相连接），a 比b 的横截面积大，将它们接入电路中，如图所示，通过a 、b 电流分别为I a ，I b ，a 、b 两端电压分别为U a ，U b ，则下列说法正确的是A ．I a ＞I b 、U a ＝U bB ．I a ＜I b 、U a ＝U bC ．I a ＝I b 、U a ＞U bD ．I a ＝I b 、U a ＜U b【答案】D 【解析】 【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系． 【详解】同时a 和b 是由同种材料制成的长度相同、横截面积不同的两端导体，S a ＞S b ，所以b 段电阻大，所以a b R R ＜；因两电阻串联，故两部分导体电流相等，即a b I I =，根据欧姆定律可知，电阻越大，分担的电压越多，即a b U U ＜． 故选D ． 【点睛】本题考查了串联电路的电流特点和欧姆定律的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．11．关于如图所示的课堂小实验，下列说法中正确的是（ ）A ．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极B ．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在冷水中短，这个现象说明温度越高，分子运动越剧烈C ．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右移动滑动变阻器的滑片，过一会儿发现铜丝先熔断【答案】BC【解析】【分析】本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。
合肥备战中考物理——电路类问题的综合压轴题专题复习

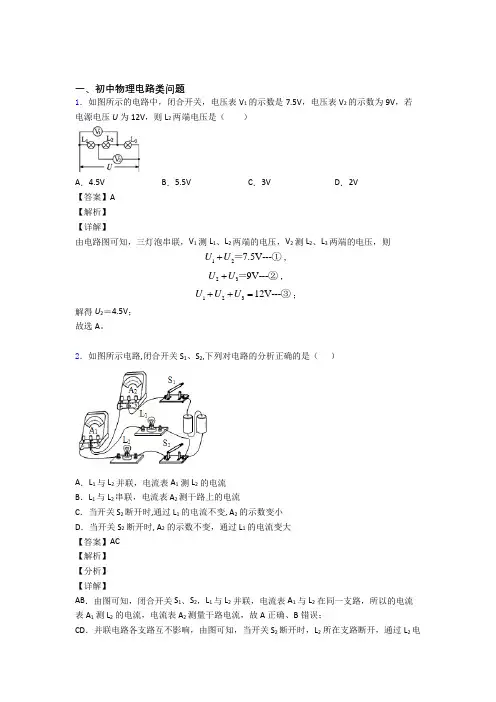

一、初中物理电路类问题1．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（）A．4.5V B．5.5V C．3V D．2V【答案】A【解析】【详解】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，则127.5V---U U+＝①，239V---U U+＝②，12312V---U U U=++③；解得U2＝4.5V；故选A。
2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B．L1 与 L2 串联，电流表 A2 测干路上的电流C．当开关 S2 断开时,通过 L1的电流不变, A2的示数变小D．当开关 S2断开时, A2的示数不变，通过 L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关 S1、S2，L1 与 L2并联，电流表 A1与 L2在同一支路，所以的电流表 A1测 L2的电流，电流表 A2测量干路电流，故A正确、B错误；CD．并联电路各支路互不影响，由图可知，当开关 S2 断开时，L2所在支路断开，通过L2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。
3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD【解析】【分析】【详解】 AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。
中考物理培优易错试卷(含解析)之电路类问题附详细答案

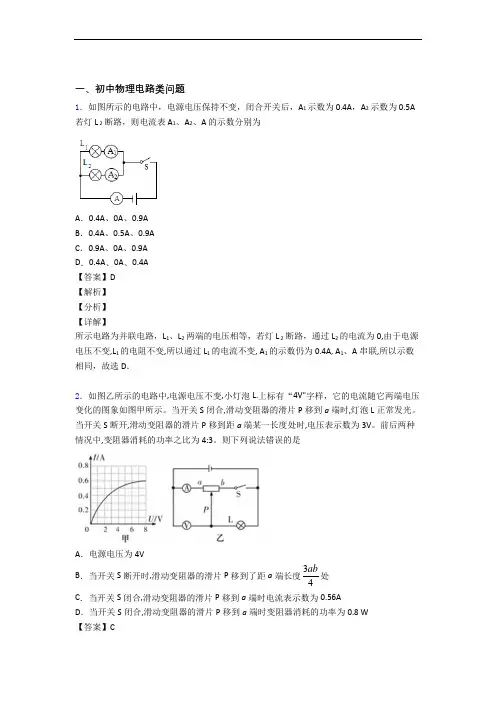

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．2．如图乙所示的电路中,电源电压不变,小灯泡L.上标有“4V"字样，它的电流随它两端电压变化的图象如图甲所示。
当开关S闭合,滑动变阻器的滑片P移到a端时,灯泡L正常发光。
当开关S断开,滑动变阻器的滑片P移到距a端某一长度处时,电压表示数为3V。
前后两种情况中,变阻器消耗的功率之比为4:3。
则下列说法错误的是A．电源电压为4VB．当开关S断开时,滑动变阻器的滑片P移到了距a端长度34ab处C．当开关S闭合,滑动变阻器的滑片P移到a端时电流表示数为0.56A D．当开关S闭合,滑动变阻器的滑片P移到a端时变阻器消耗的功率为0.8 W 【答案】C【解析】【详解】A ．当开关S 闭合，滑动变阻器的滑片P 移到a 端时，小灯泡与滑动变阻器的最大阻值并联，电流表测干路电流；因为并联电路中各支路两端的电压相等，且灯泡正常发光，所以电源的电压U =U L 额=4V故A 正确，不符合题意；BCD ．当开关S 断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端的电压，因为电压表示数为3V ，根据串联电路电压规律可得，小灯泡两端电压为：L U =4V-3V=1V由图像知，此时通过小灯泡的电流为0.2A ，根据串联电路电流规律，通过滑动变阻器的电流也为0.2A ，则滑动变阻器的电功率为：P 滑后=3V ⨯0.2A=0.6W滑动变阻器此时的电阻为：R 滑后=30.2V A=15Ω 前后两种情况中，变阻器消耗的功率之比为4:3，所以 P 滑前=0.63W ⨯4=0.8W 故D 正确，不符合题意；当开关S 闭合，通过滑动变阻器的电流为： I 滑前=0.8W 4V=0.2A 由图像知，小灯泡正常工作时，通过小灯泡的电流为0.5A ，当开关S 闭合，滑动变阻器的滑片P 移到a 端时，干路上的电流表示数为I 总=0.2A+0.5A=0.7A故C 错误，符合题意；当开关S 闭合，滑动变阻器的滑片P 移到a 端，即滑动变阻器的最大阻值为：R 滑前=4V 0.2A=20Ω R R 滑后滑前=15Ω20Ω=34当开关S 断开时，滑动变阻器的滑片P 移到了距a 端长度34ab 处，故B 正确，不符合题意。
合肥中考物理备考之欧姆定律问题压轴培优易错试卷篇

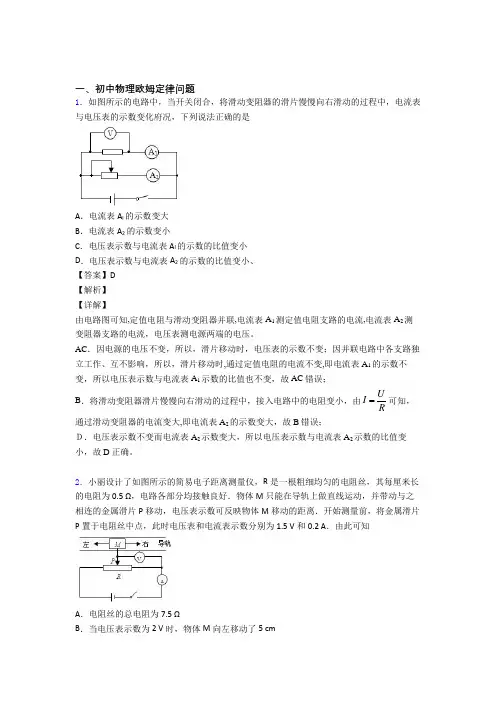

一、初中物理欧姆定律问题1．如图所示的电路中，当开关闭合，将滑动变阻器的滑片慢慢向右滑动的过程中，电流表与电压表的示数变化府况，下列说法正确的是A．电流表A l的示数变大B．电流表A2的示数变小C．电压表示数与电流表A l的示数的比值变小D．电压表示数与电流表A2的示数的比值变小、【答案】D【解析】【详解】由电路图可知,定值电阻与滑动变阻器并联,电流表A1测定值电阻支路的电流,电流表A2测变阻器支路的电流，电压表测电源两端的电压。
AC．因电源的电压不变，所以，滑片移动时，电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时,通过定值电阻的电流不变,即电流表A1的示数不变，所以电压表示数与电流表A1示数的比值也不变，故AC错误；B．将滑动变阻器滑片慢慢向右滑动的过程中，接入电路中的电阻变小，由UIR可知，通过滑动变阻器的电流变大,即电流表A2的示数变大，故B错误；Ｄ．电压表示数不变而电流表A2示数变大，所以电压表示数与电流表A2示数的比值变小，故D正确。
2．小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A．由此可知A．电阻丝的总电阻为7.5 ΩB．当电压表示数为2 V时，物体M向左移动了5 cmC ．当电压表示数为1 V 时，物体M 向左移动了5 mD ．若开始测量前，将金属滑片P 置于电阻丝某端点，可测量的最大距离30 cm【答案】BD【解析】【分析】滑片移动时，电阻丝接入电路的电阻不变，一直等于其总电阻，所以电流表示数保持0.2A 不变，但由于与电压表并联的那部分电阻丝的长度变化，所以电压表的示数改变，滑片向左移动时，电压表示数变大，向右移动时，示数变小。
中考物理备考之电路类问题压轴突破训练∶培优易错试卷篇及答案

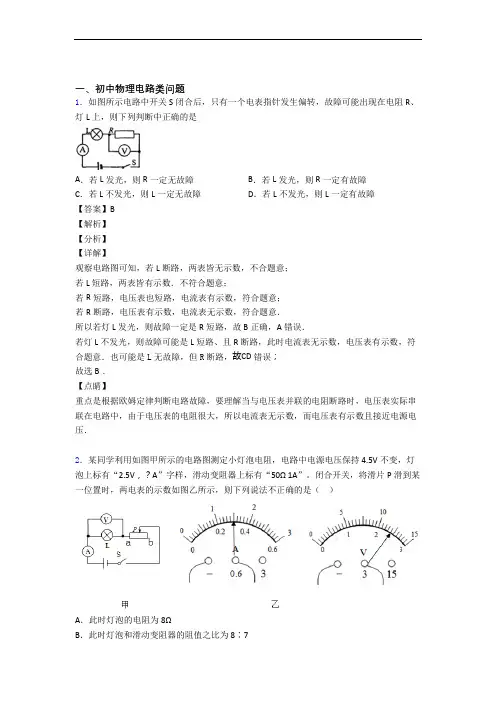

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
中考物理备考之电路类问题压轴培优易错试卷篇附答案
一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。
闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。
则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C ．电子秤的AB 部分是一个滑动变阻器，且A 端与P 接触的地方为绝缘体D ．0R 电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。
中考物理 电路类问题 培优易错试卷练习(含答案)及详细答案
一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。
故选A。
3．如图所示的电路较为复杂,但采用合理的估算，就可以算出电流表A与毫安表mA的示数分别为( ).A．0.13 A．30 mAB．0.11 A, 10 mAC．0.33 A,30 mAD．0.31 A, 10 mA【答案】A【解析】 【详解】通过电路图分析可知，1Ω和2个1000Ω的是并联的，所以可以忽略通过2个1000Ω的电流，这样电路就简化成300Ω和1Ω、1000Ω的并联，这样mA 表测得是1Ω和1000Ω串联电路的电流，在计算电流时，可以近似认为：30V 30mA 1000ΩU I R ===通过300Ω的电流：30V 0.1A 300ΩI R U '===' 所以电流表A 的读数是：0.1A 0.03A 0.13A +=故A 项符合题意；BCD 项不符合题意；4．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。
备战中考物理备考之电路类问题压轴培优 易错 难题篇含答案
一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。
根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．几位同学学习了欧姆定律后，根据I=U R ，导出了R=U I．于是他们提出了以下几种看法，你认为正确的是A ．导体电阻的大小跟通过导体中的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A ，B ，D 错误，C 正确．故选C ．4．用一个导体制成长度相等但横截面积不同的圆柱体a 和b （a 和b 互相连接），a 比b 的横截面积大，将它们接入电路中，如图所示，通过a 、b 电流分别为I a ，I b ，a 、b 两端电压分别为U a ，U b ，则下列说法正确的是A ．I a ＞I b 、U a ＝U bB ．I a ＜I b 、U a ＝U bC ．I a ＝I b 、U a ＞U bD ．I a ＝I b 、U a ＜U b【答案】D【解析】【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系．【详解】同时a 和b 是由同种材料制成的长度相同、横截面积不同的两端导体，S a ＞S b ，所以b 段电阻大，所以a b R R ＜；因两电阻串联，故两部分导体电流相等，即a b I I =，根据欧姆定律可知，电阻越大，分担的电压越多，即a b U U ＜．故选D ．【点睛】本题考查了串联电路的电流特点和欧姆定律的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．5．下列有关说法正确的是（ ）A ．电路两端有电压，电路中一定有电流B ．影响电阻大小的因素是材料和长度C ．电动机工作时产热的多少可用Q=UIt 计算D ．电功率是表示电流做功快慢的物理量【答案】D【解析】【分析】电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2Q I Rt =．电功率的物理意义是表示电流做功快慢的物理量．【详解】A 、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A 错误；B 、导体的电阻与导体的材料、长度、横截面积有关．故B 错误；C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt =计算．故C 错误；D 、电功率是表示电流做功快慢的物理量；故D 正确；故选D ．【点睛】此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．6．如图为某均匀金属薄板，现测得接线柱A 、B 之间的电阻为R ．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A 、B 之间的电阻变为A ．89RB ．76RC ．910RD ．67R 【答案】B【解析】【详解】如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为13R，每个电阻由三个相同的块并联组成，设每块电阻阻值为R x，则由并联电阻规律可知：111113x x xRR R R=++解得R x=R；则当挖去其中一块后，变为两个阻值为R的电阻并联，整体再与两个阻值为13R的电阻串联，则由串并联电阻规律可知总电阻为：AB11721136R R RR R'=+⨯=+故选B。
中考物理备考之电路类问题压轴突破训练∶培优 易错 难题篇含详细答案
一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
2020-2021合肥备战中考物理——电路类问题压轴题专题复习
一、初中物理电路类问题1．某商场安装的新型火灾报警器有手动报警和自动报警两种模式，当发生火灾，室内烟雾浓度超过设定值时，安装在电路中的感应器会使得开关1S 闭合，报警器响（符号同电铃）且窗户自动打开（窗户制动机符号为M ）；或人手动按下报警按钮，开关2S 闭合，报警器响且窗户自动打开．图中符合上述要求的电路图是 （ ）A ．B ．C ．D ．【答案】A【解析】【分析】串并联电路的识别。
【详解】由题意可知，传感器会使开关1S 闭合，报警器响，且窗户自动打开，可知1S 和电铃、电动机是一个串联电路；同时也可手动闭合开关2S ，报警器响且窗户自动打开，由此可得开关2S 与1S 并联，2S 和电铃与电动机串联，符合要求的只有电路A ，故选A 。
【点睛】较难题。
失分原因：一是没有理解题干中的要求；二是不会根据串并联电路的特点逆向推断所设计的电路中用电器和开关的串并联关系。
2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。
2020-2021合肥中考物理备考之电路类问题压轴培优易错试卷篇
