车轮动平衡检测
任务七-汽车车轮动平衡检测课题
动平衡测试
四、实验设备的工作原理（2/8）
1．离车式车轮动平衡机
F1、F2为对应的离心力，fA、
fB为左右支承点传感器测 得的动反力。S为支承系 统结构参数，a为平衡机 支承点与轮胎的距离，b 车轮宽度尺寸，c为轮辋 直径。
动平衡测试
四、实验设备的工作原理（3/8）
1．离车式车轮动平衡机
由力学平衡方程式可得：
动平衡测试
四、实验设备的工作原理（6/8）
2．就车式车轮动 平衡机
驱动装置：6-电 动机、5-转轮
测量装置：2-传 感磁头、3-可调 支杆、4-底座、 传感器
指示与控制装置： 7-频闪灯、8-数 字显示屏
制动装置 小车
动平衡测试
四、实验设备的工作原理（7/8）
2．就车式车轮动平衡机
支离地面的不平衡车轮，转动时产生的横向振动通过制动底板上传感磁头、可调支杆和底座内的 传感器。传感器变成的电信号控制频闪灯闪光，指示车轮不平衡点位置，并输入指示装置指示 不平衡度（量）。
五、实验方法和步骤 (6/6)
2．就车式车轮动平衡的检测方法
驱动轮动平衡 （1）对面车轮不必用三角垫木塞紧。 （2）用发动机、传动系驱动车轮，加速至50～70 km/h的某一转速下稳定运转。 （3）测试结束后，用汽车制动器使车轮停转。 （4）其它方法同从动轮动、静平衡测试。
动平衡测试
六、实验报告的基本内容和要求
平衡机测定车轮静不平衡点位置和车轮的静不
平衡量。如果车轮的不平衡精度不能满足要求， 则安装平衡块，并进行复查。 注意：静平衡与动平衡检测的传感磁头安装位置！
(1) 实验过程的详细记录。 (2) 实验数据的记录和数据处理。 (3) 分析车轮动平衡对汽车行驶平顺性、操纵稳定性的影响。 思考：就车式动平衡检测仅仅检测的是轮胎的动平衡吗？做就车式动平衡检测有什么好处？
车轮平衡度的检测、校正

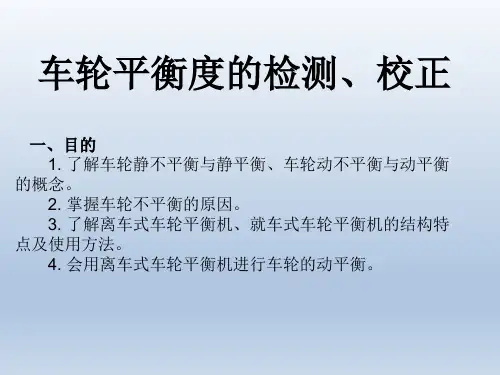

车轮平衡度的检测、校正
一、目的 1. 了解车轮静不平衡与静平衡、车轮动不平衡与动平衡
的概念。 2. 掌握车轮不平衡的原因。 3. 了解离车式车轮平衡机、就车式车轮平衡机的结构特
点及使用方法。 4. 会用离车式车轮平衡机进行车轮的动平衡。
车轮平衡度的检测 一、相关知识
• 任何一回转体旋转时，其体内无数个微小质点都 将产生离心惯性力，如其上微小质点产生的离心 惯性力不能互相抵消，则称其不平衡。一般来说 不平衡有静不平衡和动不平衡之分
4) 打开车轮平衡机电源开关，按中间Enter 键进入程序。检查指示与控制装置的面板 是否指示正确。
5）按左右选择键选择轮胎平衡模式。（本节 课使用DYN/STA模式）
6) 拉出自动伸缩尺子，使伸缩尺投射出的红外线投 影点投影在轮辋内侧边缘上。并与投影在轮辋上 的水平红外线重合。保持该位置不动，在听到 “嘀”的一声之后既完成A值和D值的自动输入。
系统，能将传感器的电信号通过微机运算、
分析、判断后显示出不平衡量及相位。为
了使显示的不平衡量恰是轮辋边缘所加平 衡块的质量，还必须将测得的轮辋直径D、
轮辋宽度B和轮辋外悬尺寸A(轮辋边缘至平 衡机机箱的距离)，通过键盘或选择器旋扭
输入微机。
平衡块
粘贴式平衡块
卡钩式轿车平衡块
卡钩式轻型卡车平衡块
卡钩式大型卡车平衡块
动态平衡
项目六车轮动平衡检测
项目六车轮动平衡检测教具准备车轮动平衡机车轮总成车轮动平衡机专用卡尺卡夹式平衡块定位锥体气压表卡夹式平衡块教学课时6教学流程教学内容及师生活动内容教学措施【任务一：车轮的认知】汽车车轮总成如图12-1所示，主要由车轮和轮胎两大部分组成。
1.教师完成作业分工，发放学生工作页、图样及相关资料；图12－1 车轮总成1.车轮的功用车轮是介于轮胎和车桥之间承受负荷的旋转组件，其功用是安装轮胎，承受轮胎与车桥之间的各种载荷。
2.车轮的构造车轮一般由轮毂、轮辐和轮辋组成，如图12-2所示。
图12-2 车轮的组成(1)轮毂轮毂用于连接车轮与车桥，通过圆锥滚子轴承装在车桥或转向节轴径上。
(2)轮辐轮辐用于将轮毂和轮辋连接起来。
按轮辐的结构不同，车轮可以分为辐板式和辐条式，如图12-3和图12-4所示。
2.教师组织学生认识装配实习场地，学习各项规章制度；3.教师组织学生相互检查劳保用品的穿戴；4.教师组织学生观看相关专业资料，进行专业认知，通过案例学习，激发学习专业的兴趣；5.教师指导学生了解发动机运行中最主要的损耗形式是什么；6.引导学生领取工具、量具，并指导工、量具如何使用；7.教师通过演示文稿、现场示范操作、现场展示等形式，引导学生学习如何判定气缸磨损；8.教师巡回指导，个人独立或图12-3 辐板式车轮图12-4 辐条式车轮(3)轮辋轮辋也叫钢圈，用于安装和固定轮胎。
轮辋是轮胎的装配基础，原则上每种轮胎只配用一种标准轮辋，必要时也可使用与标准轮辋相接近的容许轮辋。
1）轮辋的类型和结构按其结构不同，轮辋的常见结构形式有：深槽式轮辋、平底式轮辋和对开式轮辋，如图12-5所示。
图12-5 轮辋的常见结构形式2）国产轮辋规格的表示方法国产轮辋规格用一组数字、字母和符号组合表示，分为几部分，各部分的含义及具体内容如下：○1轮辋名义宽度代号：以数字表示，一般取小数点后两位，单位为英寸(in)。
当以毫米（mm）表示时，要求轮胎与轮辋的单位一致。
车轮动平衡检测
车轮动平衡检测
专业：交通运输04级第九组：黄晓波，吴秦彬，康晨，温海强，韦义伟，程斯
实验类型：综合性实验
实验目的：学会用离车式车轮平衡机测车轮动平衡；
学会调整使车轮达到平衡状态。
试验原理：平衡机一般是由机电转换系统将不平衡量转换为电信号，通过电测系统测量与计算，最后由仪表显示出来。
它可对车轮的两侧校正平面上的不平衡量进行检测。
实验内容：1、用轮胎自动充气放气机检查车轮轮压并充至规定值；
2、用离车式车轮平衡机测车轮动平衡状态；
3、根据检测结果调整车轮至平衡状态。
设备仪器：FS-301高精度轮胎自动充气/放气机
SBM96 –轮胎平衡机
平衡块若干（单位为：克）
车轮一个
检测步骤：1检测车轮的准备。
去掉车轮轮辋上已有的平衡块，清除轮胎表面的泥土和花纹中的石子，检查轮胎气压并充至规定值（2.2KP）；
2接通主机电源。
定期对平衡机测量系统进行标定，以保证测量精度；
3根据被测车轮轮辋中心L大小选折合适的锥体压盘，把车轮安装到平衡机转轴
上；
4输入轮辋直径、轮辋宽度和轮辋边缘到机箱距离等参数。
注意有些有些平衡机
要求轮辋直径和轮辋宽度的单位是英寸；
5按下“START”键启动轮胎平衡机测轮胎的不平衡量，当测量完成时，平衡机仪表会自动显示轮胎两侧的不平衡质量m及其相位；
6根据测量结果，在轮辋两侧边缘指示相位上分别装上相应质量块；
7加装完毕后再次检测，观察剩余不平衡量是否满足法规要求；
8如满足平衡，车轮已调试到平衡状态，如不满足，继续重复做“步骤5至7”
直至把车轮调试到平衡状态；
9试验完毕后，切断电源，整理好仪器设备，试验结束。

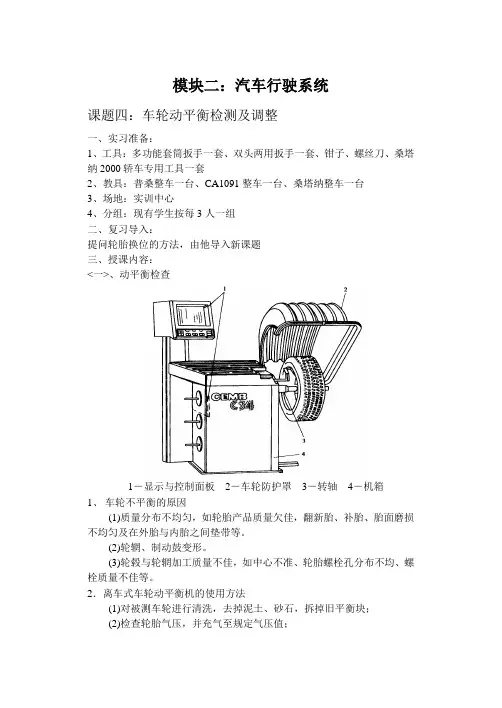

课题四 车轮动平衡检测与调整
模块二：汽车行驶系统课题四：车轮动平衡检测及调整一、实习准备：1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套2、教具：普桑整车一台、CA1091整车一台、桑塔纳整车一台3、场地：实训中心4、分组：现有学生按每3人一组二、复习导入：提问轮胎换位的方法，由他导入新课题三、授课内容：<一>、动平衡检查1－显示与控制面板2－车轮防护罩3－转轴4－机箱1、车轮不平衡的原因(1)质量分布不均匀，如轮胎产品质量欠佳，翻新胎、补胎、胎面磨损不均匀及在外胎与内胎之间垫带等。
(2)轮辋、制动鼓变形。
(3)轮毂与轮辋加工质量不佳，如中心不准、轮胎螺栓孔分布不均、螺栓质量不佳等。
2．离车式车轮动平衡机的使用方法(1)对被测车轮进行清洗，去掉泥土、砂石，拆掉旧平衡块；(2)检查轮胎气压，并充气至规定气压值；(3)根据轮辋中心孔的大小选择锥体，将车轮安装于平衡机上；(4)打开电源开关，检查指示装置是否指示正确；(5)键入轮辋直径、宽度，测出轮辋边缘到机箱之间的距离并键入；(6)放下防护罩，按下起动键，开始测量；(7)当车轮自动停转后，从指示装置读出车轮内、外动不平衡量和位置；(8)抬起车轮防护罩，用手慢慢旋转车轮，当动平衡机指示装置发出信号时，停止转动车轮；(9)根据动平衡机显示的动不平衡量，在轮辋内侧或外侧的上部（时钟十二点位置）的边缘加装平衡块。
内、外侧要分别进行，平衡块要装卡牢固；(10)重新起动动平衡机，进行动平衡试验，直至动不平衡量<5g，机器显示“00”或“OK”时为止；(11)取下车轮，关闭电源，测试结束。
<二>、轮胎维护操作要点1．充气(1)轮胎充气应按照该型汽车使用说明书上规定的标准气压执行，并在冷态时用气压表测量，若在热态时测量，应略高于标准气压，取适当的修正值。
气压表应定期校准，以保证读数准确。
(2)轮胎装好后，先充入少量空气，待内胎充气伸展后再继续充至要求气压。
车轮动平衡机检定规程
9最小可达剩余不平衡量的检定
9.1准备
9.1.1选择一个质量约为平衡机允许平衡最大质量三分之一的标准转子。
9.1.2选择平衡转速。
9.1.3 e值的确定
根据车轮最大工作转速，由附录3图2确定eper（g·mm/kg），再由公式（1）计算e值：
e=meper/2R（1）
D（mm）
P1（mm）
P2（mm）
P3（mm）
P4（mm）
A（mm）
B（mm）
C（mm）
1
10
100
350
220
330
240
280
165
8
8
2
20
100
380
240
356
260
300
165
10
10
3
30
100
530
430
508
450
450
229
10
12
4
40
100
580
460
558
480
500
342
