防雷接地体设计
防雷接地设计要求
1.防雷接地设计要求1.1.直击雷的防护机房所在大楼已有避雷针、避雷带等外部防雷设施，不再作外部防雷补充设计。
如之前无直击雷防护，需在机房顶层做避雷带或是避雷网。
1.2.电源系统的防雷1）、对于网络集成系统的电源线防护，首先，进入系统总配电房的电源进线，应采用金属铠装电缆敷设，电缆铠装层的两端应良好接地；如果电缆没有铠装层，则就将电缆穿钢管埋地，钢管两端接地，埋地的长度应不小于15米。
由总配电房至各大楼的配电箱以及机房楼层配电箱的电力线路，均应采用金属铠装电缆进行敷设。
这样可以大大减少电源线感应过电压的可能性。
2）、在电源线路上安装电源防雷器，是必不可少的防护措施。
根据IEC防雷规范中有关防雷分区的要求，将电源系统分为三级保护。
●在各大楼的总配电箱安装通流容量为60KA~80KA的二级电源防雷箱（如ZS150E-300）；●在机房的重要设备（如交换机、服务器、UPS等）的电源进线处安装通流容量20~40KA的三级电源防雷器（如ZSPDTT20KC/2）；●在机房控制中心硬盘刻录机及电视墙设备电源处用插座式防雷器(如FACP-10)所有防雷器均应良好接地。
选用防雷器要注意接口的形式和接地的可靠性，重要场所应设置专用的接地线，切不可将防雷接地线与避雷针接地线并接，且要尽量远离、分开入地。
1.3.机房等电位连接在机房防静电地板下，沿着地面上布置40*3紫铜排，形成闭合环接地汇流母排。
将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统设备的外壳，以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。
并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。
同时在机房找出建筑物主钢筋，经测试确与避雷带连接良好，用14mm镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。
形成等电位。
采用联合接地网，目的是消除各地网之间的电位差，保证设备不因雷电的反击而损坏。
防雷与接地系统的设计(论文)
毕业综合作业移动基站防雷与接地系统的设计选题类型：论文学生姓名：***学号： ***********系部：通信工程系专业：移动通信技术班级： 102指导老师：***浙江·绍兴提交时间：2013年4月摘要本文论述了移动基站防雷接地系统经常出现的问题，结合平时的实地考察，切实地提出根据实际情况设计移动通信基站防雷接地系统的设计思想。
由于移动通信基站的天线设置大多安装在建筑物的房顶上，还有一部分安装在铁塔上，相对周围环境而言，形成十分突出的目标，从而导致雷击概率增多。
通信设备损坏，耗费了大量人力财力。
怎样才能有效地预防雷害，确保移动通信基站设备和工作人员的安全呢？必须根据每个基站的实际情况设计移动通信基站的防雷接地系统，实施基站针对性防雷。
关键词：防雷；接地；反击电压；分级防雷目录第一章移动基站防雷与接地系统简介 (1)1.1 防雷与接地系统 (1)第二章移动基站雷害的主要原因 (2)2.1 雷击的主要原因 (2)2.2 反击电压 (3)2.3 移动基站防雷措施 (5)第三章移动基站防雷与接地系统的整改案例 (8)5.1 案例1——大陈基站存在的问题及改造方案 (8)5.2 案例2——大港头基站存在的问题及改造方案 (9)5.3 案例分析3——皇家地基站存在的问题及改造方案 (12)5.4 案例分析4——长坑基站存在的问题及改造方案 (15)5.5 案例分析5——石铺基站存在的问题及改造方案 (18)总结 (22)致谢 (23)参考文献 (24)第一章移动基站防雷与接地系统简介1.1 防雷与接地原理1.2 基站防雷与接地系统1.防雷与接地系统的组成(1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等；（2）接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。
它的作用是把雷电接受装置上的雷电流传递到接地装置上，接地线一般采用圆钢或扁钢组成；（3）接地体：包括接地装置和装置周围的土壤或混凝土，作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。
防雷接地规范
防雷接地规范
防雷接地规范通常是指建筑物防雷接地系统的设计和安装要符合国
家相关的规范和标准，以确保防雷接地系统的有效性和安全性。
以
下为一般的防雷接地规范：
1. 国家标准：中国国家标准《建筑物防雷接地装置工程技术规范》（GB 50057-2010）规定了建筑物防雷接地装置的设计和施工要求，包括防雷接地系统的设计、材料选择、施工工艺和质量验收等。
2. 设计要求：建筑物的防雷接地系统应按照其结构和用途的不同确
定接地体的数量和布置，接地体的埋设深度应符合要求，而且应与
建筑物主体接地系统连接牢固。
3. 施工要求：接地体应选择导电性好、稳定性高的材料，如铜、镀
锌钢等，施工中要保证接地体与土壤的充分接触，并且接地体的连
接应牢固可靠。
4. 耐受电流能力：防雷接地系统应能够承受可能引入的大气放电过
电流，其耐受电流能力应符合设计要求。
5. 温度和湿度要求：防雷接地系统的材料和接地体应能够在不同的
温度和湿度条件下保持良好的导电性能，以确保系统的可靠性。
总之，防雷接地规范是为了确保建筑物的防雷接地系统能够良好地起到防雷保护作用，减少雷击对建筑物及其设备的危害风险。
根据不同国家和地区的规定，防雷接地规范可能会有所不同，具体的要求还需参考当地的相关规范。
建筑物防雷与接地系统设计
建筑物防雷与接地系统设计对于建筑物而言，防雷与接地系统的设计是非常重要的一部分，它能够保障建筑物免受雷击和电磁干扰。
本文将介绍建筑物防雷与接地系统设计的基本原则、步骤以及一些常用的技术和材料。
一、防雷与接地系统设计的基本原则1.综合考虑周边环境在进行防雷与接地系统设计时，需要综合考虑周边环境的因素，包括建筑物所处地理位置、气候条件、土壤情况等。
不同地区的自然环境差异较大，因此需要根据实际情况进行合理的防雷系统设计。
2.合理选择防雷措施根据建筑物的用途和特点，选择适当的防雷措施。
常见的防雷措施包括避雷针、避雷带、接地网等。
不同的防雷措施具有不同的特点和适用范围，需要根据具体情况进行选择。
3.合理布置接地系统接地系统是建筑物防雷设计中至关重要的一部分，它能够将雷击电流传导到地下，保护建筑物和人身安全。
因此，在接地系统的设计中，需要合理布置接地体和接地网，确保接地电阻达到规定的要求。
二、防雷与接地系统设计的步骤1.调查与分析首先，需要对建筑物周围的雷击情况、地质条件以及建筑物的用途进行调查与分析。
通过收集和分析相关数据，可以为后续的设计提供依据。
2.确定防雷措施根据建筑物的用途和特点，选择合适的防雷措施。
比如，在高层建筑中可以采用避雷针作为防雷装置，在工业厂房中可以采用避雷带等。
3.设计接地系统根据实际情况，设计合理的接地系统。
需要考虑接地体的数量、位置以及合理布置接地网等因素，确保接地电阻达到要求。
4.施工与检测根据设计方案进行施工，并在施工完成后进行接地系统的检测。
通过测试接地电阻等参数，验证接地系统的质量和可靠性。
三、常用的技术和材料1.避雷针避雷针是常见的防雷措施之一，它能够吸引和接收雷电，将雷击电流传导到地下。
避雷针通常由导体材料制成，比如铜或铝。
2.避雷带避雷带通常安装在建筑物的周围，能够将雷击电流引导到地下，起到保护建筑物的作用。
避雷带通常由导体材料制成，比如铜带或铝带。
3.接地体接地体是接地系统中的重要组成部分，它能够将雷击电流传导到地下。
防雷接地设计规范-防雷接地规范
防雷接地设计规范-防雷接地规范第一章总则为了防止或减少建筑物被雷击所造成的人身伤亡和财产损失，本规范制定了建筑物防雷设计的防雷指施，要求根据地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等详细研究防雷装置的形式及其布置。
本规范适用于新建建筑物的防雷设计，但不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
建筑物防雷设计除应执行本规范的规定外，还应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
第一类防雷建筑物包括制造、使用或贮存大量爆炸物质的建筑物，以及具有区或10区爆炸危险环境的建筑物和1区爆炸危险环境的建筑物。
第二类防雷建筑物包括国家级重点文物保护的建筑物，国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物，以及制造、使用或贮存爆炸物质的建筑物、具有1区爆炸危险环境的建筑物、具有2区或11区爆炸危险环境的建筑物、工业企业内有爆炸危险的露天钢质封闭气罐、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
预计雷击次数应按本规范附录一计算。
第三类防雷建筑物包括省级重点文物保护的建筑物及省级档案馆，以及预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
三、针对预计雷击次数大于等于0.06次/a且小于等于0.3次/a的住宅、办公楼等一般性民用建筑物需要进行防雷措施。
四、预计雷击次数大于等于0.06次/a的一般性工业建筑物也需要采取防雷措施。
五、根据当地气象、地形、地质及周围环境等因素，结合雷击后对工业生产的影响及产生的后果，确定需要在21区、22区、23区火灾危险环境中进行防雷。

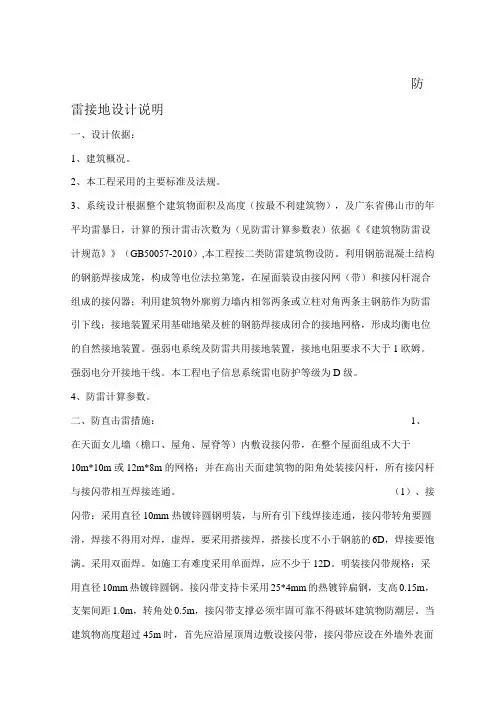

防雷接地设计说明
防雷接地设计说明一、设计依据：1、建筑概况。
2、本工程采用的主要标准及法规。
3、系统设计根据整个建筑物面积及高度（按最不利建筑物），及广东省佛山市的年平均雷暴日，计算的预计雷击次数为（见防雷计算参数表）依据《《建筑物防雷设计规范》》（GB50057-2010）,本工程按二类防雷建筑物设防。
利用钢筋混凝土结构的钢筋焊接成笼，构成等电位法拉第笼，在屋面装设由接闪网（带）和接闪杆混合组成的接闪器；利用建筑物外廓剪力墙内相邻两条或立柱对角两条主钢筋作为防雷引下线；接地装置采用基础地梁及桩的钢筋焊接成闭合的接地网格，形成均衡电位的自然接地装置。
强弱电系统及防雷共用接地装置，接地电阻要求不大于1欧姆。
强弱电分开接地干线。
本工程电子信息系统雷电防护等级为D级。
4、防雷计算参数。
二、防直击雷措施：1、在天面女儿墙（檐口、屋角、屋脊等）内敷设接闪带，在整个屋面组成不大于10m*10m或12m*8m的网格；并在高出天面建筑物的阳角处装接闪杆，所有接闪杆与接闪带相互焊接连通。
（1）、接闪带：采用直径10mm热镀锌圆钢明装，与所有引下线焊接连通，接闪带转角要圆滑，焊接不得用对焊，虚焊，要采用搭接焊，搭接长度不小于钢筋的6D，焊接要饱满。
采用双面焊。
如施工有难度采用单面焊，应不少于12D。
明装接闪带规格：采用直径10mm热镀锌圆钢。
接闪带支持卡采用25*4mm的热镀锌扁钢，支高0.15m，支架间距1.0m，转角处0.5m，接闪带支撑必须牢固可靠不得破坏建筑物防潮层。
当建筑物高度超过45m时，首先应沿屋顶周边敷设接闪带，接闪带应设在外墙外表面或屋檐边垂直线上或其外。
（2）、接闪杆：采用直径12mm 热镀锌圆钢（接闪端做成半球状，其弯曲半径为10mm）,高出建筑物400mm 。
2、突出屋面的金属设备、管道及建筑金属构件（如钢爬梯、放散管、风管、透气管等）用直径12mm热镀锌圆钢，就近与接闪带焊接连通。
3、在屋面接闪器保护范围之外的非金属物体装设接闪器，并和屋面接闪带焊接连通。
防雷接地设计及施工验收规范
防雷接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高;确保接地装置安全运行;制定本规范..第二章电气装置的接地第一节一般规定一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳..二、电气设备的传动装置..三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门..四、配电、控制、保护用的屏柜、箱及操作台等的金属框架和底座..五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管..六、电缆桥架、支架和井架..七、装有避雷线的电力线路杆塔..八、装在配电线路杆下的电力设备..九、在非沥青地面的居民区内;无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔..十、电除尘器的构架..十一、封闭母线的外壳及其他裸露的金属部分..十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体..十三、电热设备的金属外壳..十四、控制电缆的金属护层..第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面的干燥房间内;交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时;则仍应接地..二、在干燥场所;交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳该款系沿用电气安装施工及验收规范GBJ232-82中条文..三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳;以及当发生绝缘损坏时;在支持物上不会引起危险电压的绝缘子的金属底座等..四、安装在已接地金属构架上的设备;如穿墙套管等..五、额定电压为220V及以下的蓄电化室内的金属支架..六、由发电厂、变电所和工业、企业区域内引出的铁路轨道..七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳..第2.1.3条需要接地的直流系统的接地装置应符合下列要求：一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设;不得与金属管道、建筑物和设备的构件有金属的连接..二、在土壤中含有在电解时能产生腐蚀性物质的地方;不宜敷设按地装置;必要时可采取外引式接地装置或改良土壤的措施..三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时;相互间的距离不应小于1m..四、三线制直流回路的中性线宜直接接地..第二节接地装置的选择第2.2.1条交流电气设备的接地可以利用下列自然接地体；一、埋设在地下的金属管道;但不包括有可燃或有爆炸物质的管道..二、金属井管..三、与大地有可靠连接的建筑物的金属结构..四、水工构筑物及其类似的构筑物的金属管、桩..一、建筑物的金属结构梁、柱等及设计规定的混凝土结构内部的钢筋..二、生产用的起重机的轨道、配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构..三、配线的钢管..表2.2.4 低压电气设备地面上外露的铜和铝接地线的最小截面一、材料的选择应符合设计要求..二、使用的材料必须符合国家现行技术标准..并有合格证件..三、严格按照生产厂家使用说明书规定的操作工艺施工..第三节接地装置的敷设第2.3.2条垂直接地体的间距不宜小于其长度的2倍..水平接地体的问距应符合设计规定..当无设计规定时不宜小于5m..一、应便于检查..二、敷设位置不应妨碍设备的拆卸与检修..三、支持件间的距离;在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m..四、接地线应按水平或垂直敷设;亦可与建筑物倾斜结构平行敷设；在直线段上;不应有高低起伏及弯曲等情况..五、接地线沿建筑物墙壁水平敷设时;离地面距离宜为250～300mm；接地线与建筑物墙壁间的间隙宜为10～15mm..六、在接地线跨越建筑物伸缩缝、沉降缝处时;应设置补偿器..补偿器可用接地线本身弯成弧状代替..NextPage第四节接地体线的连接一、钢为其宽度的2倍且至少3个棱边焊接..二、圆钢为其直径的6倍..三、圆钢与扁钢连接时;其长度为圆钢直径的6倍..四、扁纳与钢管、扁钢与角钢焊接时;为了连接可靠;除应在其接触部位两侧进行焊接外..并应焊以由钢带弯成的弧形或直角形卡子或直接由钢带本身弯成弧形或直角形与钢管或角钢焊接..第五节避雷针线、带、网的接地一、避雷针带与引下线之间的连接应采用焊接..二、避雷针带的引下线及接地装置使用的紧固件均应使用镀锌制品..当采用没有镀锌的地脚螺栓时;应采取防腐措施..三、建筑物L的防雷设施采用多根引下线时;宜在各引下线距地面的 1.5～1.8m处设置断接卡;断接卡应加保护措施..四、装有避雷针的金属筒体;当其厚度不小于4mm时;可作避雷针的引下线..筒体底部应有两处与接地体对称连接..五、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m..当小于3m时;应采取均压措施或铺设卵石或沥青地面..六、独立避雷针线应设置独立的集中接地装置..当有困难时;该接地装置可与接地网连接;但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点;沿接地体的长度不得小于15m..七、独立避雷针的接地装置与接地网的地中距离不应小于3m..八、配电装置的架构或屋顶上的避雷针应与接地网连接;并应在其附近装设集中接地装置..第2.5.6条在验收时;应提交下列资料和文件：一、实际施工的竣工图..二、变更设计的证明文件..三、安装技术记录包括隐蔽工程记录等..四、测试记录防雷接地系统的组成一防雷接地系统防雷接地系统由接地极、接地母线、避雷针、避雷网、避雷引下线等构成..1．装设避雷针为了避免直接雷击;建筑物、构筑物可装设避雷针..避雷针由接闪器、引下线、接地体三局部组成..接闪器：是避雷针的最高局部针尖;专用于接纳雷云放电;称为“受雷尖端”..它应采用直径不小于20mm、长为1～2m的圆钢;或采用直径不小于25mm的镀锌金属管制造..接地引下线：是接闪器与接地体之间的衔接线..它将接闪器上的雷电流安全地引入接地体;使之尽快地泄入大地..引下线普通采用直径为明线10mm、暗线12mm的镀锌圆钢;或截面不小于25mm2的镀锌钢绞线;或采用25mm×4mm镀锌扁钢制造..接地体：是避雷针的公开局部;其作用是将雷电流直接泄入大地..接地体埋设深度不应小于0.6m;垂直接地体的长度不应小于2.5m;垂直接地体之间的间隔不应小于5m..当单支避雷针的维护范围不够时;可装设两支或多支避雷针;将欲维护的建筑物置于各避雷针的结合维护范围内..2．安装避雷带网为了维护建筑物或构筑物免受直击雷和感应雷的危害;普遍采用避雷带和避雷网;它由敷设在建筑物上的接地导体和接地引下线组成..接地导体普通敷设在屋脊、屋檐以及突出水塔、烟囱等处..关于金属构造的屋顶;应自房屋两端起每隔18m～24m设一根引下线与接地网相衔接；钢筋混凝土的屋顶;应将钢筋焊接成网与接地网相衔接..关于第一类防雷设备的建筑物、构筑物;可在非金属资料的屋顶上面装设5×5m格子金属网;再将金属网用引下线与接地网相衔接..1沿混凝土块敷设1混凝土块为一正方梯形体;在土建做屋面层之前;依照图纸及规则的间距把混凝土块做好混凝土块为预制;待土建施工终了;混凝土块根本结实了;然后将避雷带用焊接或用卡子固定于混凝土块的支架上..2在屋脊上程度敷设时;请求支座间距为1m;转弯处为0.5m..2沿支架敷设依据建筑物构造、外形的不同;分为沿天沟敷设、沿女儿墙敷设..程度敷设时请求支架间距为lm;转弯处为0.5m..所有防雷安装的各种金属件必需镀锌..3．安装避雷器避雷器用来防护雷电产生的高电位沿线路侵入变电所或其他建筑物内..当线路上因雷击产生高电位时;经避雷器对地放电;能够维护电气设备的绝缘免遭损坏..避雷器分阀型避雷器、管型避雷器和维护间隙..管型避雷器普通只用于变电站的进线段;有时也用于维护线路的个别单薄环节..关于普通建筑物的进户线可用比拟简单的维护间隙维护..4．防雷引下线安装每栋建筑物至少要有两根引下线投影面积小于50的建筑物除外;防雷引下线最好为对称布置;其间隔不应大于20 m..当设计请求应用柱内主筋作引下线时;每条引下线不得少于两根主筋..引下线下与根底钢筋相焊接;上与屋顶避雷网相焊接；在主筋接头处搭接焊除外应用≥Ф12的钢筋跨焊;焊接长度≥6D..防雷引下线应在室外地坪以下0.8m～1m处焊出一根由Ф12mm圆钢与40mm×4mm扁钢组成的镀锌导体;此导体伸出室外;距外墙间隔宜小于1m;以便衔接人工接地体；在地上距室外地坪1.5m～1.8m处设断接卡;以备测接地电阻之用..5．其他防雷措施1为避免侧击雷;在高层建筑30m以上部位普通从第9层开端;每向上三层;应用构造或框架内有贯穿性衔接的两根主筋只用边支座筋构成一环形程度避雷均压环带;均压环必需与外墙用作防雷引下线的各柱主钢筋焊接连通..搭接处用≥Ф12的钢筋跨焊或搭接焊;并在每层框架恰当位置甩出25×4镀锌扁钢或≥Ф12的镀锌圆钢;金属栏杆、金属门窗、玻璃幕墙的铝合金构件;以及外墙的金属构件等较大的金属物体均需与均压环搭接连通..2防直击雷的接地安装应盘绕建筑物构成闭合回路;其冲击接地电阻不大于10Ω;并应和电气设备接地安装及进入建筑物内的金属管道相衔接;同时作为防雷电感应之用..二接地系统接地系统包括接地极、户外接地母线、户内接地母线、接地跨接线、构架接地、防静电接地等..接地系统常用的资料有等边角钢、圆钢、扁钢、镀锌等边角钢、镀锌圆钢、镀锌扁钢、铜板、裸铜线、钢管等..高土壤电阻率地域降低接地电阻的措施有：换土；对土壤停止处置;常用的资料有炉渣、木炭、电石渣、石灰、食盐等；应用长效降阻剂；深埋接地体;岩石以下5m；污水引入；深井埋地20m..1．接地极接地极分为钢管接地极、角钢接地极、圆钢接地极、扁钢接地极、铜板接地极等..常用的为钢管接地极和角钢接地极..2．户外接地母线敷设户外接地母线大局部采用埋地敷设..接地线的衔接采用搭接焊;其搭接长度是：扁钢为宽度的2倍且至少3个棱连焊接；圆钢为直径的6倍；圆钢与扁钢衔接时;其长度为圆钢直径的6倍；扁钢与钢管或角钢焊接时;为了衔接牢靠;除应在其接触部位两侧停止焊接外;还应焊以由钢带弯成的弧形卡子;或直接用钢带弯成弧形或直角形与钢管或角钢焊接..回填土时;不应夹有石块、建筑资料或渣滓等..3．户内接地母线敷设户内接地母线大多数是明设;分支线与设备衔接的局部大多数为埋设..明设时应契合下列请求：1便于检查；2敷设位置不应阻碍设备的检修；3支持件间的程度间隔为1.5m;垂直局部为1.5m～2m;转弯处为0.5m；4接地线应按程度或垂直敷设..4．接地跨接线安装接地跨接线主要用在建筑物的伸缩缝或沉降缝、管道法兰之间、管道防静电等处..5．自然接地体安装普通均是应用无防水底板钢筋或深根底做接地体;也可应用柱形桩基及平台钢筋作接地体;无论建筑物根底采用何种方式;只需根底底板内的钢筋具有贯穿性衔接;底板钢筋外圈框架梁两根主筋可作为自然接地体;无需再用40mm×4mm的镀锌扁钢敷设一圈;只需在梁底筋、边支座筋的搭接处用≥Ф12mm的钢筋跨焊或搭接焊;搭接长度≥6DD为主钢筋直径;并与防雷引下线作跨焊衔接;跨焊请求必需采用双面焊。
防雷接地方案及交底
防雷接地方案及交底【某项目防雷接地方案】1.1 防雷接地概况本建筑属第二类防雷建筑物，按此类建筑物的防雷要求设置防雷设施。
利用建筑物的金属构件及钢筋混凝土结构中的钢筋作为防雷接地装置。
利用本建筑金属屋面及屋面上的金属屋架做接闪器，利用建筑物四周柱子内的主钢筋做为引下线，基础内钢筋网做为自然接地体，并用φ12MM镀锌圆钢与金属屋面接闪器相连。
将进出建筑物的所有金属管道就近与防雷接地装置相连，将竖直敷设的金属管道及金属物的顶端和底端与防雷装置相连，屋顶上装设的霓虹灯和风机等电气设备的电源线路穿钢管保护，此钢管一端与用电设备的外壳或保护罩相连，并就近接于防雷装置，另一端与配电箱的外壳相连。
高压配电系统为中性点不接地系统，电力变压器的低压侧为中性点直接接地系统，要求所有电气装置的金属外壳及事故情况下可能带电的金属体实行保护接地。
低压配电系统接地采用TN—S系统，其工作零线和保护地线在接地点后要严格分开。
本建筑物采取总等电位联结，其总等电位联结线必须与楼内所有导电部分互相连接，如保护线干线，接地干线，建筑物内的输送管道的金属件（如水管等），集中采暖及空调系统的升压管，建筑物金属构件等导电体。
总等电位联结主母线均采用25MM2铜导线。
本建筑物除采取总等电位联结外，游泳池部分还应进行辅助等电位联结。
辅助等电位联结必须将游泳池不同区域（分0、1、2区）内所有装置外可导电部分，与位于这些区内的外露可导电部分的保护线连接起来，并经过总接地端子与接地装置相连。
防雷接地、保护接地和工作接地共用同一接地装置即建筑物的基础接地体。
要求接地体的接地电阻不大于1欧姆，否则应在室外补设人工接地体。
3.1 防雷系统技术措施3.1.1 防雷系统按华北标“建筑电气通用图集92DQ13”及国家建筑标准设计“建筑物防雷设计安装99D562”施工。
3.1.2 屋顶采用φ10镀锌圆钢作避雷带，并在屋端设HELITA避雷针Pulsar40两根，所突出屋面的金属物均与避雷带相连，并利用金属屋面作为防雷接闪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地体设计 Prepared on 24 November 2020
不同基础类型的防雷接地体设计1 筏板或箱形基础
为利于保证施工图质量和便于全国同行间进行交流，《民用建筑工程电气施工图设计深度图样》04DX003为国内民用建筑工程建筑电气施工图的编制提供了示范画法，第13、41页和第68页对利用此种类型基础内钢筋网作接地体作了示范性设计说明。
13页接地体施工设计说明：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。
41页接地体作法：接地极为基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网。
第68页接地体作法:利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环行，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。
以上三种接地体作法都对该类型基础体具体利用基础中哪些钢筋，如何连接作了明确具体的说明。
其共同点是利用了基础内上下两层钢筋中的两根主筋，即使基础中单根主筋直径达不到10mm，两根主筋通长及相互焊接既满足了《建筑物防雷设计规范》GB50057-94第3.3.5条第四款或条第一款要求，又提高了连接的可靠性。
其作法应该成为建筑电气设计人员进行接地体设计效仿的样板，不应弃之不顾。
设计中具体利用的钢筋基础名称应与该工程结构设计相统一，以方便施工。
2 独立基础
对于独立基础，则应根据具体情况区别对待。
这种情况取决于柱网间距，当柱网间距在6m以内时，基础底部一般为3～4 的方形或矩形独立基础或承台，两基础之间只有2～3m，为起到均压作用和方便金属管线的连接，用40＊4的镀锌扁钢将独立基础内钢筋焊接连通，并施行总等电位联结。
有时，即使柱网间距较大，如建筑的首层地面中附设有许多金属管线，仍可利用基础作为接地装置，将金属管线路与基础内钢筋连接成一
体，也可起到均压作用。
如利用钢筋混凝土独立基础的轻钢结构建筑物，其接地体作法在现行设计中，一般是将基础钢筋作为自然接地体，用40*4的镀锌扁钢将其连通，并施行总等电位联结。
这样处理，接地电阻很小，一般容易达到设计要求。
在设计中需注意，应在室外合适位置预留接地连接板，具体作法可以参考国家标准图籍《接地装置安装》（03D501-4）。
这样，当接地电阻值达不到要求时，施工单位可以方便地连接人工接地体和测试接地电阻值，这一点应在设计图纸中有所体现。
另外，在设计图纸中，还应注意不能泛泛而谈;利用建筑物基础钢筋做自然接地体;。
还应交待清楚用不小于ф10圆钢将基础钢筋和地脚螺栓可靠焊接，具体作法参见国家标准图籍《利用建筑物金属体做防雷及接地装置安装》(03D501-3)的17页。
这样，从接闪器到引下线，再到接地装置，才能形成完整的雷电流通道。
如果柱网间距较大，而首层地面无金属管线路或管线路很少，就应另加接地装置，这里不再赘述。
3 桩基
建筑桩基基础，不论挖空桩还是冲孔桩，都是将一根根钢筋混凝土柱子深入地中，直达几十米深的岩层，桩基上部浇筑钢筋混凝土承台与桩基连成一体，承台上面是建筑的剪力墙和柱子。
桩基中钢筋作接地体的作法一般是：利用桩基内的主筋作为垂直接地体，将桩基顶部一根钢筋与承台主筋焊接（预制桩基，一般是预制桩基就位后，在顶端打掉一定长度的混凝土，将外露的钢筋与承台钢筋焊接），利用承台、地梁内两条主筋作为水平接地体，承台的主筋又与上面作为引下线的柱（或剪力墙）中钢筋焊接。
为了便于进出管线的接地，应在室外地平下处沿建筑四周外延预埋一些铁件或者用4*4镀锌扁钢围上一圈，这些铁件和镀锌扁钢与作为引下线的钢筋相焊接。
当建筑物周边有护坡桩时，也应利用其作为接地体，做法是：坡桩顶留出一根钢筋，用φ10圆钢或钢筋，或者用≧25*4扁钢将其连接起来，然后与建筑物基础钢筋连接，与土壤接触的钢材用1:2水泥砂浆保护起来，水泥砂浆保护厚度≧50mm,即直径
≧100mm.
4 结束语
接地体用于将雷电流传导及散流入地，是现代防雷技术措施的基础。
其设计是否合理，将直接影响到等电位连接、传导、分流三个防雷措施能不能达到预期的效果。
因此，对接地体的设计应引起建筑电气设计人员足够重视，使其设计符合规范要求，最大程度地避免和减轻雷电灾害。
