yt1000阀位变送器调试说明
阀位变送器调试说明
一、阀位变送器的接线
工作原理：当输入端送入4~20mA DC电流控制执行结构，执行机构带动外接检测元件（旋转可变电阻）移动，反馈端相应输出4~20mA DC电流。
变送器可自动判别正、反作用。
第一次调试或阀门运行过程变送器输出错乱，必须重新调整，调整之前需重新认定外接可变电阻器位置，方法如下：
1，输入端送入12mA电流，待阀门稳定
2，将可变电阻器与阀门脱开
3，旋转可变电阻器轴，用万用表测量中间引脚与两边引脚阻值，应为可变电阻器标称值的一半
4，输入端电流撤除，阀门回位，将可变电阻器与阀门重新连接。
二、反向作用电流调整
1、输入端外接4~20mA DC电流源，反馈端接+24VDC稳定电源，串接电流
表（大于20maA），接线参考上图。
2、本变送器主要调整4~20mA DC之间的5个位置点，其余由变送器计算输
出，这5个点分别是4mA DC、8mA DC、12mA DC、16mA DC、20mA DC。
送上电源（+24V），LED频闪5次，输出4 mA DC，进入调整状态
（如果已经调整过则LED不频闪，如果希望重新调整，按住“CTRL”
键，持续三秒钟以上，待LED开始频闪5次，立即松开按键）。
3、输入端送入4mA DC电流，确认阀门位置合适时，点动“CTRL”键，
LED频闪1次，则该位置点调整完毕。
输出电流自动增加至8mA DC 4、输入端送入8mA DC电流，点动“CTRL”键，LED频闪1次，则该位
置调整完毕。
输出电流自动增加至12mA DC
5、依次送入12mA DC、16 mA DC并确认。
6、输入端送入20 mA D C电流，点动“CTRL”键，LED频闪8次，表示调
整已完成，进入自动跟踪状态，并输出该位置点电流20 mA DC。
7、改变输入端送入电流，阀门位置改变输出电流值相应改变。
三、输出电流值调整
1、由于电子元件特性的差异，每个变送器输出电流会有所不同，因此必须
调整。
例如：8 mA DC位置点，输出为7.9 mA DC。
点动“ZERO”键，点动1次，电流增加一点，点动“SPAN”键，点动1次，电流减少一点，连续点动“ZERO”键或“SPAN”键，直至输出电流值符合要求为止。
2、本变送器输出电流只在4 mA DC、8 mA DC、12 mA DC、16 mA DC、
20 mA DC位置点调整,
3、正向作用调整
按住“CTRL”键，持续三秒以上，待LED频闪时松开按键，调整方法参考反向电流调整的1~6操作。
注1：由反向作用转换到正向作用或由正向作用转换到反向作用，必须要重新调整，否则会出现错误或发生危险。
注2：正向作用调整要求外接检测电阻值由小至大变化，反向作用调整要求外接检测电阻值由大至小变化，无论哪种变化，要求变化过程必须连续，中间不能有跳跃。
四、回差调整
本变送器精度可以调整，范围为0．2%～2%，出厂时为1%。
调整方法如下：按住“ZERO”键，持续三秒以上，待LED频闪时松开按键，回差值减小，按住“SPAN”键，持续三秒以上，待LED频闪时松开按键，回差值增大。
用户可根据情况调整。
如果按住“ZERO”键持续三秒以上或按住“SPAN”键持续三秒以上LED没有频闪则表示已到极限须向相反方向调整。
五、本变送器外接检测电阻值，可以在1~10K范围内任选，选择不同电阻
值，则输出电流将不同，必须调整，参考操作二～四。

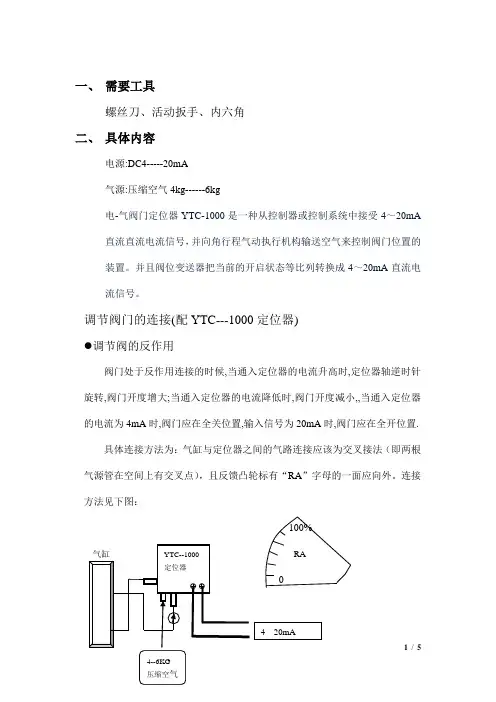

定位器YTC-1000使用指导书
一、 需要工具螺丝刀、活动扳手、内六角二、 具体内容电源:DC4-----20mA气源:压缩空气4kg------6kg电-气阀门定位器YTC-1000是一种从控制器或控制系统中接受4～20mA 直流直流电流信号，并向角行程气动执行机构输送空气来控制阀门位置的装置。
并且阀位变送器把当前的开启状态等比列转换成4～20mA 直流电流信号。
调节阀门的连接(配YTC---1000定位器)调节阀的反作用阀门处于反作用连接的时候,当通入定位器的电流升高时,定位器轴逆时针旋转,阀门开度增大;当通入定位器的电流降低时,阀门开度减小,,当通入定位器的电流为4mA 时,阀门应在全关位置,输入信号为20mA 时,阀门应在全开位置.具体连接方法为：气缸与定位器之间的气路连接应该为交叉接法（即两根气源管在空间上有交叉点），且反馈凸轮标有“RA ”字母的一面应向外。
连接方法见下图：100%RA●调节阀门的正作用阀门处于正作用连接的时候,当通入定位器的电流升高时,定位器轴顺时针旋转,阀门开度减小,在定位器通入20mA 电流时,阀门全关;当通入定位器的电流降低时,阀门开度增大,在电流为4 mA 时,阀门全开.具体连接方法为：气缸与定位器之间的气路连接应该为平行接法（即两根气源管在空间上无交叉点），且反馈凸轮标有“DA ”字母的一面应向外。
连接方法见下图：DA100%● 调节阀的零点调整与量程标定调节阀门的反作用输入信号4mA,调节零点,使阀门在全关位置,输入信号为20mA 时,调节量程,使阀门在接近全开的位置,输入信号为4m A 时,重新调节零点,使阀门在全关位置,输入信号为20mA 时,重新调节量程,使阀门在接近全开位置,反复几次,使4mA信号对应阀门全关,20mA信号对应全开位置。
调节阀门的正作用输入4mA信号，使阀门对应全开位置，输入信号为20mA时，调节量程，使阀门在接近全关的位置，输入信号为4 mA时，重新调节零点，使阀门在全开位置，输入信号为20mA时，重新调节量程，使阀门在接近全开位置，反复几次，使4mA对应阀门全开，20mA对应阀门全关.具体调整步骤：（以反作用接法为例）（1）零点：一般在4mA计算机显示0%时调整，逆时针调整零罗盘如上图所示，零点向关方向偏移，顺时针方向调整零点向开放向偏移。
YT-1000R定位器调试方法
YT-1000R定位器连接及调试方法：
一、先把连轴器连接到气动头的轴上，先不锁紧，再把定位器由支架定位在气动头气缸上。
注意调节定位器的高度，使定位器的主轴与连轴器在合适的高度位置。
观察定位器主轴与连轴器和气动头主轴在同一中心线上，然后锁紧定位器、支架与气动头的连接（连轴器先不锁紧）。
二、根据阀门是全开还是全关位置，用手转动接轴器，使上图中的扇形定位盘在相应的位置，然后把连轴器与气动头的轴锁紧。
三、按上图把气管接到气源和气动头上，注意气动头上哪个气嘴是开哪个是关。
四、接上4-20mA信号，（24VDC可以不接，也能正常工作。
如果需要位置信号反馈，可接上24VDC，中间串个电流表或电流计即可得到阀门位置反馈信号。
）4mA时，阀门是全关状态，20mA时，阀门是全开状态。
五、如果阀门未按提供的信号动作，则需调整定位器内的调节开关。
调节方法如下：
1、当信号源为4mA时，阀门未关到位，按上图“增加关”的方向调节，至合适位置即可。
2、如果信号源还未降到4mA时，阀门就已经关到位，按上图“增加开”的方向调节。
3、当信号源为20mA时，如果阀门未开到位，按上图“先松开”固定螺丝，再用螺丝刀调节旁边的调节螺丝向“增加开”的方向调节。
反之同理。
4、阀开调完后，再测试阀关的位置是否有变动，再按第1步微调。
六，阀门位置信号反馈的调节比较简单，请参考定位器说明书，按步骤即可完成。
七、调节完成后，锁好盖子。
yt1000阀位变送器调试说明
阀位变送器调试说明一、阀位变送器的接线工作原理：当输入端送入4~20mA DC电流控制执行结构，执行机构带动外接检测元件（旋转可变电阻）移动，反馈端相应输出4~20mA DC电流。
变送器可自动判别正、反作用。
第一次调试或阀门运行过程变送器输出错乱，必须重新调整，调整之前需重新认定外接可变电阻器位置，方法如下：1，输入端送入12mA电流，待阀门稳定2，将可变电阻器与阀门脱开3，旋转可变电阻器轴，用万用表测量中间引脚与两边引脚阻值，应为可变电阻器标称值的一半4，输入端电流撤除，阀门回位，将可变电阻器与阀门重新连接。
二、反向作用电流调整1、输入端外接4~20mA DC电流源，反馈端接+24VDC稳定电源，串接电流表（大于20maA），接线参考上图。
2、本变送器主要调整4~20mA DC之间的5个位置点，其余由变送器计算输出，这5个点分别是4mA DC、8mA DC、12mA DC、16mA DC、20mA DC。
送上电源（+24V），LED频闪5次，输出4 mA DC，进入调整状态（如果已经调整过则LED不频闪，如果希望重新调整，按住“CTRL”键，持续三秒钟以上，待LED开始频闪5次，立即松开按键）。
3、输入端送入4mA DC电流，确认阀门位置合适时，点动“CTRL”键，LED频闪1次，则该位置点调整完毕。
输出电流自动增加至8mA DC 4、输入端送入8mA DC电流，点动“CTRL”键，LED频闪1次，则该位置调整完毕。
输出电流自动增加至12mA DC5、依次送入12mA DC、16 mA DC并确认。
6、输入端送入20 mA D C电流，点动“CTRL”键，LED频闪8次，表示调整已完成，进入自动跟踪状态，并输出该位置点电流20 mA DC。
7、改变输入端送入电流，阀门位置改变输出电流值相应改变。
三、输出电流值调整1、由于电子元件特性的差异，每个变送器输出电流会有所不同，因此必须调整。
例如：8 mA DC位置点，输出为7.9 mA DC。
YT-1000系列使用说明书
-3-
电-气阀门定位器
YT-1000系列
特点
z 抗震性能高，在震动大的现场动作也很稳定。 z 经过100万次以上的动作测试和抗震测试，确保了产品的稳定性。 z 反应速度快，精度高。 z 简单调整，就可以实现1/2范围行程控制。 z 空气消耗量少，节能性好。 z 正/反作用可方便转换。 z 零点，量程调节非常简单。 z 反馈连接非常简单。
- 10 -
电-气阀门定位器
YT-1000系列
利用支架安装YT-1000L
(1) 制作可以正确连接在执行机构支架上的定位器支架。制作支架时要考虑的核心事项如下：
① YT-1000L反馈杆在阀门行程50%的位置要水平。 (参考本说明书10页第(7)项内容)
② 在执行机构和阀杆连接件上的反馈杆连接棒，必须要连接在阀门行程和刻在反馈杆上的刻 度一致的位置。(参考本说明书11页第(8)项内容)
-7-
电-气阀门定位器
外形尺寸
YT-1000L的外形尺寸图
YT-1000系列
< 耐压防爆型YT-1000L的外形尺寸图>
<本质安全型YT-1000L的外形尺寸图> -8-
电-气阀门定位器
YT-1000R的外形尺寸图
YT-1000系列
< 耐压防爆型YT-1000R的外形尺寸图>
<本质安全型YT-1000R的外形尺寸图> -9-
- 当用户任意分解产品或没有正确进行维护而产生的问题。 - 没有正确运输，保管而产生的问题。 - 超过产品额定参数使用而产生的问题。 - 没有正确安装而产生的问题。 - 因火灾，地震，暴风，洪水，雷电和其它自然灾害或暴动，战争，放射能等天灾人祸而
YT-1000R使用说明书
YT-1000系列电-气阀门定位器阀位变送器，限位开关内置型使用说明书Young Tech Co., Ltd.目录一、说明书概要 (3)二、安全注意事项 (3)三、使用注意事项 (3)四、质保期限 (3)五、产品简介 (3)六、标牌内容 (3)七、特点 (4)八、选型代码 (5)九、主要参数 (5)十、结构图 (6)十一、外形尺寸 (6)十二、安装 (7)十三、调整 (8)十四、其它 (10)十五、产品维护和检查 (12)十六、故障诊断和措施 (12)一、说明书概要●请充分阅读此说明书后，进行产品的安装，调试和使用。
●此说明书的内容未经事先通知的情况下可变。
●此说明书的内容未经我公司同意不得任意更改或替换。
●在此说明书未经说明的事项中出现的问题，请跟我公司或代理商联系。
●此说明书指定的参数适用于指定的型号和使用条件，有可能不能满足特殊的条件。
●为了产品的性能改进或升级，产品的参数，结构，部件等发生变动时，有可能没有反映到此说明书。
二、安全注意事项●为了安装人员，产品，系统的安全，安装本产品时请务必遵守本说明书注明的安全事项。
如果不正确遵守本说明书的安全事项，我公司不能保证其安全。
●因用户任意进行改造或维修本产品而发生的人身伤害或物质损失，我公司不给予赔偿。
需要维修或改造本产品时，请事先跟我公司联系。
●本产品是控制阀附件。
操作或运行时必须熟记相应控制阀的使用说明。
三、使用注意事项●搬运，安装或使用中，对产品过大的震动或撞击会成为产品故障的原因。
●超过规定参数范围使用也会成为产品故障的原因。
●不使用的气路接口要用堵塞堵住。
●不使用产品而长时间放置在室外时，要盖上产品外壳，以免雨水进入产品内部。
并且在高温高湿度的环境要防止水分凝集在产品内部。
四、质保期限●原则上产品保修期限是按报价单上注明的产品保修期限为准。
●产品保修期内，因以下原因发生的问题我公司将收费维修。
- 当用户任意分解产品或没有正确进行维护而产生的问题。
yt1000阀门定位器原理
yt1000阀门定位器原理yt1000阀门定位器是一种用于调节控制阀门位置的设备，它通过测量和反馈阀门执行器的位置，实现对阀门的精确控制。
本文将介绍yt1000阀门定位器的原理及其工作过程。
一、原理概述yt1000阀门定位器基于电动阀门执行器和位置传感器的组合，实现对阀门位置的精确测量和控制。
其原理基于负反馈控制系统，通过持续的位置反馈和调整，使阀门保持在预设位置，从而实现对流体的流量和压力的精确调节。
二、工作过程1. 位置传感器yt1000阀门定位器内置了高精度的位置传感器，用于实时测量阀门执行器的位置。
传感器通常使用非接触式的技术，如霍尔传感器或磁敏传感器。
当阀门执行器移动时，传感器会感知到位置的变化，并将该信息传递给控制系统。
2. 控制系统yt1000阀门定位器配备了先进的控制系统，用于处理位置传感器的反馈信号，并根据设定值进行阀门位置的调整。
控制系统通常由微处理器和相关电路组成，能够实现高速、精确的控制。
3. 电动阀门执行器yt1000阀门定位器与电动阀门执行器紧密结合，通过控制执行器的运动来实现对阀门位置的调节。
电动阀门执行器通常由电机、齿轮传动装置和机械连接杆组成。
执行器接收控制系统的指令，通过电机的转动来改变阀门的开度。
4. 反馈控制yt1000阀门定位器的核心是负反馈控制系统。
在设定值和实际位置之间存在差值时，控制系统会根据该差值来调整阀门位置。
具体而言，如果阀门偏离设定值，控制系统会相应地发送指令，调整电动阀门执行器的运动，使阀门趋近于设定位置。
反之，当阀门接近预设位置时，控制系统将减小或停止对执行器的操作，以避免过冲。
三、优势与应用yt1000阀门定位器具有以下优势：1. 高精度控制：通过精确的位置反馈和调整，yt1000阀门定位器能够实现对阀门位置的精确控制，可满足对流量和压力更高要求的应用。
2. 快速响应：借助先进的控制系统，yt1000阀门定位器能够快速地对位置偏差进行反馈和调整，实现对流体的实时控制。
YT-1000阀门定位器使用手册
1. 简 介电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号，并向气动执行机构输送空气来控制阀门开度的装置。
2. 特 征- 在5~200Hz范围内无共振现象。
- 不用更换零件只需简单操作即可进行1／2范围内的分程控制。
- 零调节和量程调节非常简单。
- 正作用和反作用,单作用和双作用之间可方便转换。
- 反馈杆连接非常简单。
- 反应速度快而准确。
- 空气消耗量小，经济性好。
- 在小型执行器也可利用先导阀的节流孔来防止振动现象。
3. 参 数形 式 单 作 用 双 作 用输入信号 4~20mA DC阻 抗 250±15 Ohm输入压力 1.4~7kgf/㎠ (20~100Psi)行 程 0~900气源接口 PT (NPT) 1/4压力表接口 PT (NPT) 1/8电源接口 PF 1/2 (G 1/2)防爆等级 ExiaIIBT6, ExdmIIBT6, ExdmIICT6防护等级 IP 66环境温度 -20℃~70℃(标准)直 线 性 ±1% F.S ±2% F.S滞 后 度 1% F.S灵 敏 度 ±0.2% F.S ±0.5% F.S重 复 性 ±0.5% F.S空气消耗量 3LPM (Sup=1.4kgf/㎠ 20Psi)流 量 80LPM (Sup=1.4kgf/㎠ 20Psi)材 质 压 铸 鋁重 量 2.8kg4. 订 货 编 制 :YT-1000R型 号 动作形式 防爆等级 反 馈 杆 喷 嘴 连接形式 环境温度 选用配件1 选用配件2YT-1000R S 单作用 m ExdmIIBT6 1 M6×40L 1 小于90㎤1 PT S -20℃~70℃ 0 标准指示器 0 无D 双作用 c ExdmIICT6 2 M6×63L 2 90~180㎤2 NPT H -20℃~120℃ 1 圆顶指示器 1 +PTM(内置)I ExiaIIBT6 3 M8×40L 3 大于180㎤L -40℃~70℃ 2 +PTM9(外置)n 不防爆 4 M8×63L 3 +L/S(内置)5 NAMUR 4 +L/S(外置)5 +PTM+L/S(内置) <备注>z以大气温度20℃,绝对压760㎜Hg,相对湿度65%为基准。
电气阀门定位器 YT-1000系列 使用说明书讲解
电气阀门定位器YT-1000系列使用说明书YT-1000系列使用说明书目录1 结构 (1)先导阀 (3)2 作用 (3)反馈部分 (4)4 反馈信号调整： (5)2作用 (7)3 动作原理 (7)安装 (9)注意事项 (9)安装时必要的工具 (9)YT-1000L的安装 (9)利用支架安装YT-1000L (9)配管 (13)注意事项 (13)使用的空压条件 (13)配管条件 (14)执行机构和气管的连接 (14)调节 (14)零点调节 (14)量程调节 (15)自动/手动开关（旁路开关） (15)底座调节 (16)节流孔调节 (17)产品维护和检查 (17)故障诊断和措施 (18)1 结构先导阀先导阀为定位器关键核心零部件，极易损坏，本公司生产的YT-1000系列先导阀可替代原装定位器先导阀。
厂家直销高仿韩国永泰YT-1000型系列电气阀门定位器此宝贝名称：先导阀，行业内称：放大器，2 作用作用是：力平衡原理通过喷嘴调节气体流量的输出大小。
先导阀是阀门定位器的主要部件之一。
先导阀就像是人的心脏一样，非常关键。
好的先导阀可以保证定位器的精确动作和使用寿命。
是电气阀门定位器的核心部件。
也是易损坏部件。
欢迎新老客户购买备件使用。
反馈部分反馈部分模块结构简图：YT-1000系列电气阀门定位器为我厂引进国外先进技术，并采用进口元件研制而成。
该系列定位器除原有阀门定位器功能外，另有阀门位置信号反馈功能、还可以带阀门开度LCD现场显示功能。
4 反馈信号调整：调整反馈信号以前，需先调整好定位器，并正确连接DC24v反馈用电源。
序号操作按键说明电流表读数LED灯状态1 长按“SET”确定键打开上盖。
按住“ SET/确定键”。
当模块LED指示灯全亮然后慢闪烁，放开按键，系统进入调试状态。
在调整之前不定LED灯全亮后慢闪烁几下2 短按“SET”确定键给定定位器输入信号为4mA，待电流表读数达到整定值后，按一下“确定键”。
电气阀门定位器 YT-1000系列 电气阀门定位器智能反馈模块-详细调试说明
电气阀门定位器智能信号模块使用调试方法一、模块简介（电气）阀门定位器智能模块是新一代电气阀门定位器信号处理模块。
与电气阀门定位器配套使用，能够提高定位器的使用性能，并为远端控制系统提供精确的阀门开度信号。
模块采用新一代全数字技术研制，并采用全进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。
内部设计有LED工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确调整。
一、电气连接如图所示，EP端为定位器指令输入端，用于输入4～20mA的指令信号。
PTM端接直流24V稳压电源，如串接电流表或电流传感器，可观察到电流变化。
注意事项：PTM端必须接直流稳压电源，严禁使用未经整流稳压的电源。
推荐使用直流24V开关稳压电源。
二、使模块正常工作当电气连接完成后，模块默认进入正常工作状态。
如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。
三、调试方法1．电气连接分别在EP端和PTM端连接好4～20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA电流档）以便观察PTM端反馈信号电流。
注意事项：尽量不要直接连接DCS系统调试，除非能确保DCS系统是绝对完好，以便尽快完成智能模块的调试。
观察电流表读数：此时电流表读数应为4mA左右至20mA左右之间任意一个数值。
2．使模块进入调试状态按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。
观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“＋”或“－”键调整电流，使电流值符合要求。
3．反馈信号4mA（0%）位置调整调整EP端输入信号大小，使阀门处于需要反馈4mA信号（即0％）的位置。
按“＋”或“－”键调整电流，使电流值符合要求，然后按一下上图所示最右边的按键。
观察电流表读数：如电流表读数从4mA跳至8mA左右，即表示需要反馈4mA信号（即0％）的位置已确认完毕。
YT-1000说明书
安装
10
注意事项
10
安装时必要的工具
10
YT-1000L的安装
10
利用支架安装YT-1000L
11
YT-1000R的安装
14
利用支架安装YT-1000R
15
配管
18
注意事项
18
空压条件
18
配管条件
18
执行机构和气管的连接
19
电源连接-耐压防爆型
21
耐压防爆型电线管的连接
21
耐压封闭型电缆的连接
21
接线端子连接
度一致的位置。(参考本说明书11页第(8)项内容)
(2) 利用螺栓组装支架和YT-1000L本体。组装时按如下图所示，用规定的螺栓把YT-1000L固定
到支架上。指定的螺栓规格是M8 X 1.25P，其它标准螺栓也可选用。
< 支架和定位器组装图 >
(3) 支架和YT-1000L组装固定后，连接到执行机构的支架上，但不要完全拧紧螺栓，请保留一
电-气阀门定位器
YT-1000系列
使 用 说 明 书
YTC
Ver 1.02
电-气阀门定位器
YT-1000系列
目 录
说明书概要
2
安全注意事项
2
使用注意事项
2
质保期限
2
产品简介
3
标牌内容
3
特点
4
选型代码
4
主要参数
5
结构图
6
动作原理
7
外形尺寸
8
YT-1000L的外形尺寸图
8
YT-1000R的外形尺寸图
9
滞后度
1.0% F.S
