BSB卧式筛网沉降过滤式离心脱水机安装使用说明书
卧式离心机安装说明书
LWZ1100X1800A 型设定为 900N.m，LWZ1200X1800A 型设定为 1200N.m，
LWZ1400X2000A 型设定为 1400N.m。此值是为保护设备而设，请勿改动。
（2）传感器使用注意事项
① 传感器安装尺寸见图 3
36
78
36
20
38
66 4-φ12.5
142
图3 传感器简图 第5页
第7页
唐山森普矿山装备有限公司
LWZ（A）系列沉降过滤式离心脱水机安装使用说明书
浆；采用钢结构基础时，可直接焊接在基础上。安装完后要检查各垫板之 间的水平度，其误差不超过 2 ‰。
（4）机器入料端和过滤段处必须加冲洗水管，以便停车前冲洗转鼓内外。 （5）机器主轴上方应安装起重梁，以方便检修。 （6）电器控制柜和启动柜应放在清洁干燥的地方，注意防潮防尘。 （7）电器安装与接线。 LWZ(A)型离心机电器件的布置及安装说明见附图 3； 扭矩仪与电动操作器的安装接线见附图 4； 动力及控制电缆电线选型、布线见附图 5； 离心机接线及说明见附图 6。 2．试验 机器安装好后必须进行全面检查和试验，空载试验时间不得少于 2 小 时，负载试验时间不得少于 8 小时。 （1）试车前的检查 ① 首先检查入料阀门，保证开车前煤浆不得进入离心机内。 ② 用专用工具盘动主动皮带轮，将转鼓转动几圈，检查机器各部分是 否有卡碰现象，转动是否灵活。 ③ 检查电器元器件和接线有无松动脱落；检查电源至电动机的接线是 否有相间短路和接地，接线是否压紧。检查电器控制系统工作是否正常。 ④ 检查三角皮带是否张紧和保护罩是否装好。 ⑤ 将电动执行机构手把转到手动位置，摇动手摇柄，检查三通蝶阀转 动是否灵活。
① 用途 扭矩仪与传感器配套使用，测量和显示沉降过滤式离心机的推料扭矩 值。当扭矩仪达到设定值时报警铃响，应减少离心机入料量。
离心机安装方法说明书
离心机安装方法说明书说明书编号：XXX-XXXX-XX注意事项：1. 在安装离心机之前，请务必仔细阅读本说明书，并按照本说明书的步骤进行操作。
2. 本安装方法适用于XXX型号离心机，请勿将本方法应用于其他型号的离心机上。
3. 在进行安装过程中，务必保持工作区域的清洁，并确保操作人员已经具备相关操作知识和技能。
4. 根据现场的实际情况，适当调整本说明书中的步骤以达到最佳效果。
产品概述：离心机是一种常用的实验室设备，用于分离液体悬浊物中的固体颗粒或沉淀，具有操作简单、效率高的特点。
本款离心机采用先进的离心原理设计，并配备了安全保护措施，可以广泛应用于生物制药、化学、食品等行业。
所需工具：1. 螺丝刀2. 扳手3. 安装螺栓和螺母安装步骤：1. 确认设备所需安装位置，确保位置稳固、通风良好，并远离易燃、易爆物品。
2. 将离心机安放在稳固的台面上，将设备与台面紧密贴合。
3. 使用螺丝刀拧松离心机背面的固定螺丝，取下背板。
4. 从离心机顶部取下转子，并将所需转子装配到转子座上。
5. 用扳手将转子座固定螺丝拧紧，确保转子座与离心机机身紧密连接。
6. 检查离心机内部是否有杂物，如有杂物请将其清理干净。
7. 重新安装离心机背板，并使用螺丝刀将固定螺丝拧紧。
8. 根据需要进行功率和速度的调整，确保设备畅通无阻。
9. 将离心机插入电源插座，开启电源开关，设备即可开始正常工作。
维护与保养：1. 每次使用后，应将离心机清洁干净，并保持机体表面干燥。
2. 定期检查离心机的电源线，如有破损或老化现象，请及时更换。
3. 注意离心机使用环境的温度和湿度，避免在过度潮湿或高温的环境中使用。
4. 如需更换零部件，请联系售后服务中心或经销商获取原厂配件。
5. 离心机使用一段时间后，请进行定期润滑，并注意清理转子座和滑动轴承。
故障排除：离心机故障排除过程中，请务必先将设备断电，并在取下背板前进行安全检查。
故障现象：离心机无法启动。
可能原因：1. 电源线没有插紧或电源插座没有通电。
BSB系列沉降过滤式离心脱水机安装使用说明书
BSB系列沉降过滤式离心脱水机安装使用说明书山东博润工业技术有限公司2008年7月安装使用前，请详细阅读本说明书。
本公司保留继续改进设备结构和参数的权利，如有改动，恕不再另行通知。
目录一、用途、型号含义及技术特征 (1)1、用途 (1)2、型号含义 (1)3、技术特征 (1)二、工作原理及结构 (2)1、工作原理 (2)3、报警值设定 (2)（2）传感器使用注意事项 (3)（3）电动操作器操作说明 (3)3、离心机给料量的控制 (3)4、差速器轴头上安装保险销 (3)四、安装与实验 (4)1、安装 (4)2、试验 (5)五、操作 (7)1、开车前检查 (7)2、开车步骤 (7)3、停机步骤 (8)4、机器运转时的检查项目 (8)六、维修 (9)七、运输、储存 (13)八、开箱及检查 (14)九、易损件明细表 (15)一、用途、型号含义及技术特征1、用途BSB系列离心机是总结了国内外现有沉降过滤式离心机的使用经验而重新设计的新机型。
该机在结构上着重提高了关键部件的工作可靠性和易损件的耐磨性能，是一种高效、可靠的细粒级（--0.5mm）煤脱水回收设备。
它与真空过滤机相比，具有处理能力大、产品水分低、占地面积少、耗电少和工艺系列简单等优点。
2、型号含义型号含义；3、技术特征见下页表1。
二、工作原理及结构1、工作原理BSB系列离心机（见图1）是一种连续处理物料的固液分离设备。
煤浆通过入料管进入螺旋体内。
再经过螺旋体的出料口分配到转鼓内。
在离心力的作用下，煤浆中固体颗粒迅速沉降在转鼓内壁上，水和微细颗粒从转鼓大端溢流口排出，即为离心液；沉降在转鼓内壁上的煤颗粒由螺旋输送到过滤段，经过过滤段再次脱水后由转鼓小端排料口排出，即为脱水产物。
离心机连接生产两种产品：脱水产物和离心液。
透过筛网的过滤液可作为循环料重新进入离心机处理。
扭矩仪面板如图2所示。
图中ZERO键位调零键，离心机开车之前按此键将扭矩仪显示值清零扭矩仪测量值达到设定值时报警铃响，应减少离心机入料量。

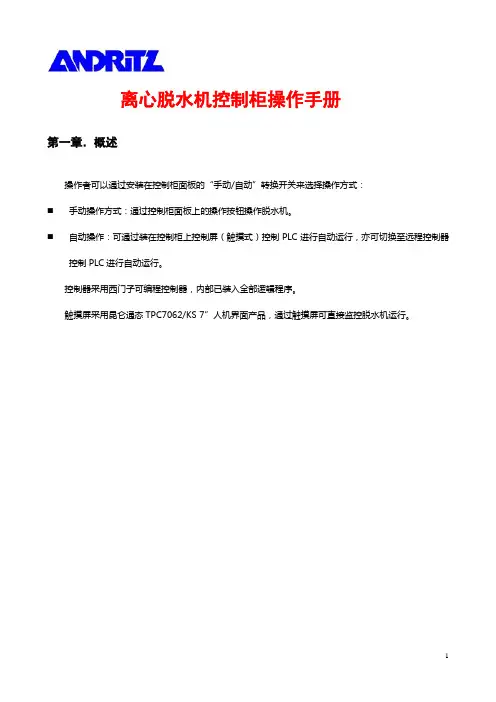

脱水机操作手册
离心脱水机控制柜操作手册第一章．概述操作者可以通过安装在控制柜面板的“手动/自动”转换开关来选择操作方式：⏹手动操作方式：通过控制柜面板上的操作按钮操作脱水机。
⏹自动操作：可通过装在控制柜上控制屏（触摸式）控制PLC进行自动运行，亦可切换至远程控制器控制PLC进行自动运行。
控制器采用西门子可编程控制器，内部已装入全部逻辑程序。
触摸屏采用昆仑通态TPC7062/KS 7”人机界面产品，通过触摸屏可直接监控脱水机运行。
第二章．手动操作运行1.将柜面板控制模式选择开关拨至“手动”位置。
此时只允许在控制柜面板上的按钮进行操作，手动启停脱水机（参照脱水机运行工艺要求）。
PLC（可编程控制器）程序控制包括远程控制无效。
2.柜面板操作按钮及功能说明：●脱水机变频器起动—－瞬动按钮。
按该按钮后松开即可起动脱水机变频器（电机），若起动成功则该按钮内指示灯亮。
（该按钮只在手动控制模式有效）●脱水机停止—－瞬动按钮。
按该按钮后松开即可停止运行中的脱水机变频器（电机）。
变频器（电机）若处于停止状态，则该按钮内指示灯亮。
（该按钮只在手动控制模式有效）●急停按钮—该按钮为紧急停止按钮，无论机器在手动或自动控制模式，只要出现紧急情况，可按下此按钮，即可切断系统控制电源，停止脱水机的一切运行。
注意：待故障排除，可按按钮标明方向旋转按钮，即可恢复控制电源，进行正常操作.●冲洗电磁阀开关—－选择开关，该开关只在手动控制模式有效。
手动开关冲洗电磁阀。
阀开时阀开指示灯亮。
●差速调节旋钮——该旋钮只在手动控制模式有效，其作用是调节脱水机螺旋电机转速以达到调节差速。
特别说明：（1）指示灯指示脱水机的状态：脱水机变频器（电机）起动、停止、故障；电源指示；电磁阀开关；一级报警（脱水机负荷较重，需高速冲洗）；二级报警（超负荷，需低速冲洗）。
在手动、自动两种模式都有效。
（2）手动操作模式只在调试阶段或特殊需要时采用，正常情况建议采用自动操作模式。

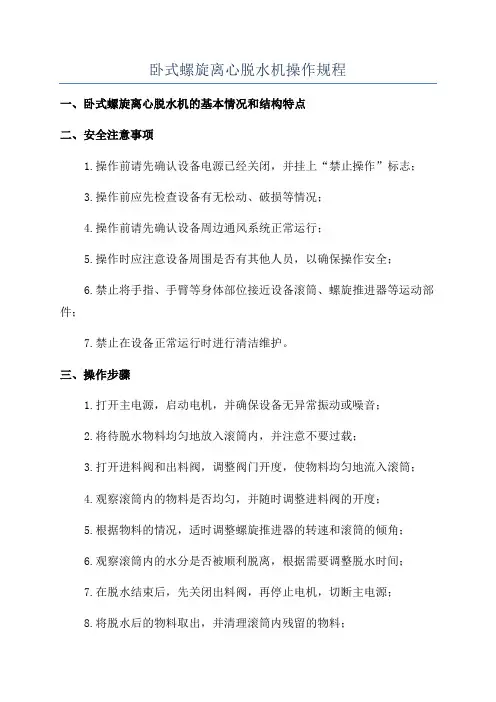

卧式螺旋离心脱水机操作规程
卧式螺旋离心脱水机操作规程一、卧式螺旋离心脱水机的基本情况和结构特点二、安全注意事项1.操作前请先确认设备电源已经关闭，并挂上“禁止操作”标志；3.操作前应先检查设备有无松动、破损等情况；4.操作前请先确认设备周边通风系统正常运行；5.操作时应注意设备周围是否有其他人员，以确保操作安全；6.禁止将手指、手臂等身体部位接近设备滚筒、螺旋推进器等运动部件；7.禁止在设备正常运行时进行清洁维护。
三、操作步骤1.打开主电源，启动电机，并确保设备无异常振动或噪音；2.将待脱水物料均匀地放入滚筒内，并注意不要过载；3.打开进料阀和出料阀，调整阀门开度，使物料均匀地流入滚筒；4.观察滚筒内的物料是否均匀，并随时调整进料阀的开度；5.根据物料的情况，适时调整螺旋推进器的转速和滚筒的倾角；6.观察滚筒内的水分是否被顺利脱离，根据需要调整脱水时间；7.在脱水结束后，先关闭出料阀，再停止电机，切断主电源；8.将脱水后的物料取出，并清理滚筒内残留的物料；9.关闭设备周边的通风系统，并进行设备的清洁维护。
四、设备维护和保养1.每次使用结束后，应对设备进行清洁，并及时清理滚筒和螺旋推进器内的物料残留；2.定期检查设备滚筒、螺旋推进器的磨损情况，如有磨损应及时更换；3.定期检查设备的电气连接是否牢固，如有松动应紧固好；4.定期给设备加注润滑油，保持运动部件的良好润滑；5.定期检查设备周边的通风系统是否正常运行；6.长期停用设备时，应将其存放在干燥通风的地方，防止生锈和损坏。
以上就是卧式螺旋离心脱水机的操作规程，希望能对您的工作有所帮助。
在操作过程中，请务必遵守安全规范并定期进行设备维护和保养，以确保设备的正常运行和工作效率。
BSB卧式筛网沉降过滤式离心脱水机安装使用说明书
博润 BORUN®
BSB 系列卧式筛网沉降过滤式离心脱水机使
主要结构介绍
1）底座 底座是焊接钢结构件，它用于： 1， 2， 3， 4， 支承回转部件和主轴承箱体； 支承上、下部壳体； 支承驱动电机并把转子和驱动装置牢固地组成一体； 安设油箱和润滑系统。
4.3 停机步骤........................................................................................................................
4.4 机器运转时的检查项目................................................................................................
3、安装与实验............................................................................................................
3.1 安装................................................................................................................................
2、工作原理及结构....................................................................................................
2.1 工作方式........................................................................................................................
离心脱水机安全操作规程标准范本
操作规程编号：LX-FS-A80471 离心脱水机安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑离心脱水机安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1．将需脱水物品均匀平整的装入转鼓内，注意平衡，切勿超载。
2．接通电源，开动电机，约经90秒，机器达到正常转速，出水管开始出水。
3．电机开动8～10分钟，水管无水流出，即可关闭电源。
4．正常情况下断电后1～2分钟扳动手柄即可停车。
5．注意事项：转鼓高速旋转时切勿将手伸入转鼓内，以免发生危险。
待脱水物在转鼓内应分布均匀，开车前可先转动转鼓，调整织物分布使之均匀。
正常运转时切勿使用制动刹车装置，以免损坏设备。
请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。
1 筛网沉降离心机
式
2. 系统主要部件均采用国际知名品牌，设备性能优良， 使用寿命长。
筛 网
3. 系统处理量大，固体物料损失少。 4. 转鼓、螺旋、机壳等易磨损部位均衬有耐磨氧化铝陶
瓷。
沉
5. 转鼓过滤段可提供金属类筛条（碳化钨、不锈钢）或 氧化铝陶瓷筛条，客户可根据现场使用条件选择。
降
6. 转鼓过滤段设有筛网清洗装置，可在停机时对筛网进 行有效的冲洗。
（mm）
（mm）
（mm）
筛缝间隙 （mm）
装机功率 处理能力
（kW）
（T/h)
水分 含量
BSB1118 ≤1.0
1100
1800 0.3-0.35
180
20-30 ＜18%
BSB1133 ≤1.0
1100
3300 0.6-0.7
400
50-80 ＜18%
BSB1218 ≤1.0
1200
1800 0.3-0.35
： 断路器 三通
阀电源、控制回路电 源、PLC电源、直流 电源、软起或变频器
电源（220V）
中间继电器
信号隔离放 大器
电控系统设计细节 之 控制柜
PLC西门子300
直流控制电源：24V
扭矩控制器 振动控制器
BORUN
卧 式 筛 网 沉 降 离 心 机
电控系统设计细节
之 控制柜
PLC西门子300
S7-300为了适应大中 型控制系统，而设计 的更加模块化，从电 源，I/O，CPU以及 导轨都是单独模块； 这样模块化的设计在 大中型控制系统中极 大的方便了系统的维 护、设计乃至安装各 个环节。
行程开关 检测安全销是否切断
差速器回油、副轴两端温度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
博润 BORUN®
BSB 系列卧式筛网沉降过滤式离心脱水机使
2.3 离心机主要结构
山东博润卧式沉降过滤离心机主要由转毂、螺旋转子、大扭矩行星齿轮差速器 系统等组成。
卧式沉降过滤离心机结构图
1—底座；2—传动装置；3—右轴承座；4—右端枢轴；5—入料管； 6—转毂；7—螺旋；8—机壳；9—隔振胶垫；10—左端枢轴； 11—左轴承座；12—大扭矩行星齿轮验............................................................................................................
3.1 安装................................................................................................................................
1.1 系统描述........................................................................................................................
1.2 技术参数........................................................................................................................
5.4 行星齿轮差速器............................................................................................................
5.5 对旋转件拆卸的要求....................................................................................................
5.6 润滑................................................................................................................................
6、离心机的常见故障和排除方法............................................................................
2、工作原理及结构....................................................................................................
2.1 工作方式........................................................................................................................
5、维修........................................................................................................................
5.1 保险销............................................................................................................................
煤泥水在特殊设计的进料室内进行混合并得到加速，确保煤泥以最佳状态进 室。 2）澄清阶段
在离心力的作用下，煤泥颗粒在转毂的沉降段快速分离并沉降，分离的澄清液 在转鼓尾端的溢流堰排出。 3）压缩阶段
螺旋推进器将沉降固体推送至压缩段，煤泥在挤压力的作用下得到进一步压缩 放出空隙水。 4）过滤阶段
螺旋推进器将沉降固体推送至筛网过滤段，煤泥在离心力的作用下得到进一步 水。
博润 BORUN®
BSB 系列卧式筛网沉降过滤式离心脱水机使
2、工作原理及结构
2.1 工作方式
离心机是一个在电机驱动下旋转的筒体，其两端支撑在轴承上，由一根静置的
将物料输送到机内。由于螺旋高速旋转，料室内耐磨瓷推动物料机器内部被加速。
力场的作用下，固体首先沉降到转毂的内壁，液体则通过后端的溢流口流出机外。
了堵料事故的发生；为了延长设备的使用寿命，我们选用了优质钢材制作设备的结
在易磨损部位，采用贴瓷和碳化钨等技术方案以提高设备的耐磨性能和耐腐蚀性能
主机零部件在设计中采用有限元法进行了受力分析，以保证设备的长期安全运
1.2 技术参数 BSB1418 卧式筛网沉降离心机
设备类型 处理能力 产品外在水分 转鼓尺寸 滤网间隙 双头螺旋叶片 最大转速 离心因数 主电机功率 电机防护等级 润滑系统 电源 BSB1418 卧式筛网沉降离心机 30-40 t/h·台 ≤18% 大端直径 1400mm，长度 1800mm 0.25～0.35 mm 衬高铝耐磨陶瓷 725r/min ＞400 185KW，1480r/min IP55 强制润滑，润滑油：壳牌 150 380V
安装使用前，请详细阅读本说明书。
本公司保留继续改进设备结构和参数的权利，如有改动，恕不再另行通知
博润 BORUN®
BSB 系列卧式筛网沉降过滤式离心脱水机使
目
录
1、系统简介................................................................................................................
2.2 工作过程........................................................................................................................
2.3 离心机主要结构............................................................................................................
3.2 试验................................................................................................................................
4、操作........................................................................................................................
4.3 停机步骤........................................................................................................................
4.4 机器运转时的检查项目................................................................................................
9.2 现场技术服务..............................................................................................................
9.3 技术支持......................................................................................................................
博润 BORUN®
BSB 系列卧式筛网沉降过滤式离心脱水机使
1、系统简介
1.1 系统描述
BSB1418 是对洛阳矿山机械厂大修的设备，主要是对转子和润滑系统进行了改
与真空过滤机相比，具有处理能力大、产品水分低、占地面积少、耗电少和工艺简 点。
整机采用电机和皮带驱动；设计吸取了转鼓排料端轴向排料和径向排料的优点
累积在转毂内壁的固体排出机外，机内安装了一台螺旋输送器。驱动螺旋使螺旋和
生一个相对的差速，沉降在转毂内壁的固体被螺旋输送器往前推送，经过锥段第一
脱水，固体经过筛网段时，在离心力场的作用下再次过滤脱水，固体到达排渣口后 心力的作用下排出机外。
2.2 工作过程
卧式沉降过滤离心机将分离过程的不同阶段优化组合在一个有限的空间内完成 1）混合与加速阶段
博润 BORUN®
BSB 系列卧式筛网沉降过滤式离心脱水机使
9.1 技术培训......................................................................................................................
5.2 筛网的修复....................................................................................................................
5.3 刮料板的检查................................................................................................................
