4_人防电气专业
人防院电气技术要求模板
人防院电气技术要求模板电气专业技术要求中电气专业1.1设计依据1.1设计中应执行以下规范及标准（1）《人民防空工程战术技术要求》（国动委[2003]8号）（2）《人民防空地下室设计规范》 GB50038-2005（3）《人民防空工程防化设计规范》RFJ013-2010（4）《人民防空工程设计规范》 GB50225-2005（5）《人民防空工程防火设计规范》GB50098-2009（6）《人民防空工程施工及验收规范》GB50134-2004（7）《汽车库、修车库、停车场设计防火规范》GB50067-2014 （8）《人民防空医疗救护工程设计标准》RFJ 005-2011（9）《人民防空指挥工程设计标准》RFJ-1-2006（10）《人民防空指挥工程设计防火标准》RFJ 1-2004（11）《人民防空工程防护功能平战转换设计标准》RFJ-98(12) 浙江省《单建掘开式地下空间开发利用工程兼顾人防需要设计导则》(试行)(13) 《民用建筑电气设计规范》JGJ16-2008（14）《公共建筑节能设计标准》GB50189-2015（15）《浙江省公共建筑节能设计标准》DB33/1038-2007（16）《浙江省县级人民防空指挥工程设计要求（试行）》浙人防办[2010]91号（17）《供配电系统设计规范》GB50052-2009（18）《低压配电设计规范》GB50054-2011（19）《火灾自动报警系统设计规范》GB50116-2013（20）《建筑设计防火规范》GB50016-2014（21）《车库建筑设计规范》JGJ100-2015（22）《车库建筑设计规范》JGJ100-2015（23）《建筑照明设计规范》GB50034-2013（24）《建筑机电工程抗震设计规范》GB50981-2014（25）《民用建筑绿色设计标准》DB33/1092-2013（26）中华人民共和国住房和城乡建设部《建筑工程设计文件编制深度规定》（27）[房屋建筑制图统一标准]（28）[电气制图标准]（29）《人民防空地下室施工图设计文件审查要点》RFJ06-20081.2设计中参照执行以下措施《全国民用建筑工程设计技术措施防空地下室》2009年版《全国民用建筑工程设计技术措施-电气》2009年版1.3设计中参照执行以下图集（1）《防空地下室施工图设计深度要求及大样》08FJ06（2）《防空地下室固定柴油电站》08FJ04（3）《防空地下室移动柴油电站图集》07FJ05（4）《人民防空地下室设计规范》图示-电气专业05SF D10（5）《防空地下室电气设计》（2007年合订本）F D01~02（6）《人防工程设计大样图-电气专业（DQ）》RFJ05-2009（7）《建筑电气常用数据》04D X101-12.2制图标准2.2.1 设计原则，在满足规范，标准的前提下，尽量做到经济，合理。
人防工程电气防化设计内容
单相10A三孔+Biblioteka 孔3只A：9.4.12-4；
B：7.5.10；
C：8.0.3；
工院要求加紫外线杀菌插座
防化器材储藏室
单相10A三孔+二孔1只
B：7.5.13；
C：9.3.4；
简易洗消间
单相10A三孔+二孔2只
A：9.4.11；
B：7.5.9；
C：6.1.4；
防溅式
1.交通干（支）道及连接通道；
3.一级负荷；
防化值班室
带插座配电箱：
a.1个三相16A四孔电源插座带开关；
b.7个单相10A三孔电源插座；
A：9.4.10；
C：9.1.2-5
1.自动控制实施隔绝式防护。（设置手、电动密闭阀门；根据射线、毒剂报警信息，通过核化生控制中心驱动设备、设施电控箱自动控制工程及时实施隔绝式防护）（C：5.2.10；7.2.2）
洗消间脱衣室
单相10A三孔+二孔2只
A：9.4.11；
B：7.5.9；
防溅式
检查穿衣室
单相10A三孔+二孔2只
A：9.4.11；
B：7.5.9；
防溅式
滤毒室
单相10A三孔3只
A：9.4.12-4；
B：7.5.10；
C：8.0.3；
每个过滤吸收器风口取样点处
进风机室
单相10A三孔+二孔1只
C：8.0.3；8.0.4-1
3.设置三种通风方式控制信号箱、显示三种通风方式的灯光和音响装置；（C：9.1.2-2）
4.射线报警器和毒剂报警器的连接电缆进入防化值班室前应电磁脉冲防护措施。（C：7.1.4-3；9.1.3）
洗消间脱衣室
人防工程电气专业施工图设计要点(李兴华)
见图： 07FD01-22页
2. 07FD01-23页二等人员掩蔽所照明平面图中问题： 1）主要出入口照明回路熔断器位置设置错误，应设在最外一道 防护密闭门内侧，不应应设在最里一道密闭门内侧，不应控制 简易洗消间照明。 2）穿过滤毒室、简易洗消间隔墙应做密闭处理。 见图： 07FD01-23页 3.国标04FD01-2早已废止不应再选用。
10
《防空地下室电气设计》
07FD01-02中几个问题
1.07FD01-22页二等人员掩蔽所配电系统图中问题： AX插座箱，应为防化值班室防要求设置的， 为战时二级负荷不需设EPS电源。战时通信设备电源只需预留 不需设置插座箱。其他页次配电系统图中也存在同样问题，大 家参考选用时应加以纠正。
人防工程电气设计常见问题解析
人防工程电气设计常见问题解析问题1：战时一级、二级负荷的划分不当解析：根据《人民防空地下室设计规范》GB50038-2005(以下简称《人防规范》)7.2.4条，对于二等人员掩蔽所(平时为车库)，其通信设备、音响报警接收设备、应急通信设备、柴油电站配套的附属设备、应急照明，为一级负荷；重要的风机、水泵、三种通风方式装置系统、正常照明、洗消用的电加热淋浴器、区域水源的用电设备、电动防护密闭门、电动密闭门和电动密闭阀门，为二级负荷。
设计常见问题是：将“通信设备、音响报警设备、应急照明等”定为二级负荷，按二级负荷的要求配电；将“正常照明、电动门等”定为三级负荷，按三级负荷的要求配电。
这是不对的，要对照《人防规范》予以更正。
问题2：战时一级、二级负荷的电源引接不符合要求解析：根据《人防规范》7.2.15条，防空地下室战时各级负荷的电源应符合下列要求：1.战时一级负荷，应有两个独立的电源供电，其中一个独立电源应是该防空地下室的内部电源；2.战时二级负荷，应引接区域电源，当引接区域电源有困难时，应在防空地下室内设置自备电源”。
战时一级负荷应有二个独立的电源供电，且必须要有一路内部电源(内部柴油电站或EPS、UPS蓄电池组)供电，因为外部电力系统电源战时失电的可能性极大，不能保证用电的可靠性。
一级负荷容量较小时，以设置EPS、UPS蓄电池组电源为宜。
战时二级负荷应引接区域电站电源，或周围防空地下室的内部电站电源。
无法无法引接时，也应如同一级负荷一样，由EPS、UPS 蓄电池组供电。
设计常见错误是：战时一级负荷的电源，一路引接电力系统、一路引接区域电站，没有设置内部柴油电站或EPS、UPS蓄电池组；对战时二级负荷的电源，当引接区域电源有困难时，没有设置EPS、UPS蓄电池组。
这样做，无法保证战时一级、二级负荷用电的可靠性，设计时必须按照《人防规范》的上述要求执行。
问题3：每个防护单元的配电系统未能自成体系解析：根据《人防规范》7.2.14“每个防护单元应设置人防电源配电柜(箱)，自成配电系统“、7.4.9”从低压配电室、电站控制室至每个防护单元的战时配电回路应各自独立”。
人防工程电气专业的防护及监理要求

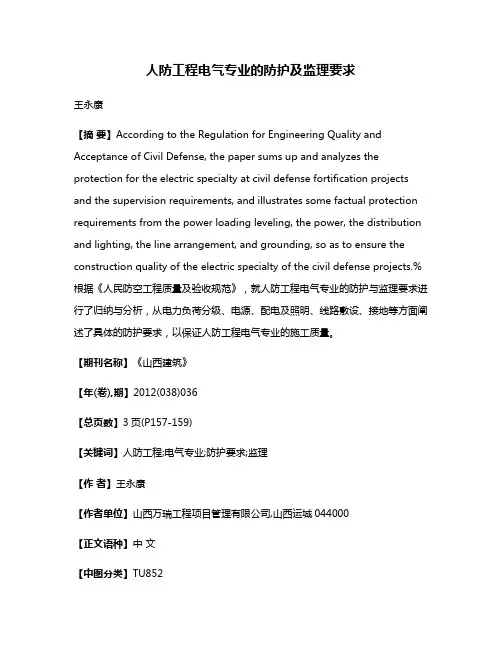

人防工程电气专业的防护及监理要求王永康【摘要】According to the Regulation for Engineering Quality and Acceptance of Civil Defense, the paper sums up and analyzes the protection for the electric specialty at civil defense fortification projects and the supervision requirements, and illustrates some factual protection requirements from the power loading leveling, the power, the distribution and lighting, the line arrangement, and grounding, so as to ensure the construction quality of the electric specialty of the civil defense projects.%根据《人民防空工程质量及验收规范》，就人防工程电气专业的防护与监理要求进行了归纳与分析，从电力负荷分级、电源、配电及照明、线路敷设、接地等方面阐述了具体的防护要求，以保证人防工程电气专业的施工质量。
【期刊名称】《山西建筑》【年(卷),期】2012(038)036【总页数】3页(P157-159)【关键词】人防工程;电气专业;防护要求;监理【作者】王永康【作者单位】山西万瑞工程项目管理有限公司,山西运城044000【正文语种】中文【中图分类】TU8520 引言随着我国城市化建设的高速发展，含有人防工程的高层建筑不断建设并投入使用，加强人防防护体系的建设尤为重要。
这样，在战时可有效防备敌人空中袭击，有效地掩蔽人员、物质，保护人民生命和财产安全。
人防工程电气规范
人防工程电气规范:摘要：由于人防建筑的特殊性，人防电气与普通民用建筑电气的设计有较大的区别。
本文就人防电气设计中人防电源的选择、人防配电系统、平战合用及人防电气设计时容易出错和忽视的地方做个总结和归纳。
关键词：人防电气；人防电源；人防负荷；人防配电在人防地下室工程的电气设计中，首先要明确战时负荷的种类及负荷级别，并对人防电源进行选择。
作为平战合用的人防工程，还要明确平时负荷种类及负荷级别，再根据平时负荷和战时负荷的重要性选择电源。
在满足平时负荷和战时负荷要求的前提下，战时的设计要尽量利用平时部分，即充分的做到平战合用，以利于降低工程成本，又要使平时和战时的配电系统相对独立，运行可靠。
由于人防建筑的特殊性，跟普通民用建筑的电气设计相比有许多不同，特别是线路的敷设方式、敷设路径等。
下面就分别对这几方面进行阐述。
1确定平时、战时负荷级别、人防电源和人防配电系统：在设计时首先要确定平时和战时有哪些负荷及负荷级别。
对于平时负荷级别的确定这里就不赘述。
对于战时负荷级别的确定可查《人民防空地下室设计规范》GB 50038-2005表。
下面就常见的二等人员掩蔽所地下汽车库的主要负荷及负荷等级列表一如下：根据相关规范的要求，战时一级负荷，应有两个独立的电源供电，其中一个独立电源应是该防空地下室的内部电源；战时二级负荷应引接区域电源，当引接区域电源有困难时，应在防空地下室内设置自备电源；战时三级负荷，引接电力系统电源。
中心医院、应急医院及建筑面积之和大于5000m2的其它人防工程内部均应设置柴油电站。
除中心医院、急救医院外建筑面积之和小于5000m2的人防工程一级负荷为基本通信设备、应急通信设备、应急照明。
这些一级负荷容量相对较小，可采用EPS等蓄电池组电源作为内部自备电源，平时设计到位，预留接线和安装位置，战时安装。
在通常情况下人防工程都规划有战时区域电源，即战时二级负荷的电源要求基本都能够得到满足。
若无法引接区域电源时，战时一级、二级负荷均应设置EPS等蓄电池组电源。
人防工程电气专业的防护及监理要求
文章编号：1009-6825（2012）36-0157-03人防工程电气专业的防护及监理要求收稿日期：2012-10-16作者简介：王永康（1957-），男，工程师，注册监理工程师王永康（山西万瑞工程项目管理有限公司，山西运城044000）摘要：根据《人民防空工程质量及验收规范》，就人防工程电气专业的防护与监理要求进行了归纳与分析，从电力负荷分级、电源、配电及照明、线路敷设、接地等方面阐述了具体的防护要求，以保证人防工程电气专业的施工质量。
关键词：人防工程，电气专业，防护要求，监理中图分类号：TU852文献标识码：A0引言随着我国城市化建设的高速发展，含有人防工程的高层建筑不断建设并投入使用，加强人防防护体系的建设尤为重要。
这样，在战时可有效防备敌人空中袭击，有效地掩蔽人员、物质，保护人民生命和财产安全。
为了保证人防地下室电气专业施工质量，依据《人民防空工程质量及验收规范》，施工单位及监理人员必须掌握人防工程电气专业的防护要求。
人防工程电气专业的防护要求主要有如下几方面。
1常用设备战时电力负荷分级及电源要求1．1电力负荷由于人防工程平时和战时用途不同，按其用电负荷的重要性、供电连续性和中断供电造成的损失或影响程度分别为平时或战时一、二、三级负荷。
平时电力负荷等级主要对城市电网电源提出供电要求，战时负荷等级主要用于对有防护的内部电源提出供电要求。
平战结合的人防工程其平时用途与地面相同用途的建筑在平时电力负荷分级上是相同的，櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅均可按现行标准和有关规柱等垂直构件交接处应留10mm 伸缩缝，地面面积较大超过36m 2或长边超过6m ，应设置间距不大于6m 的伸缩缝，伸缩缝宽度不小于8mm ，其填充材料采用高发泡聚乙烯泡沫塑料。
其次加热管穿越伸缩缝处应设置长度不小于250mm 的柔性套管。
4．3房间热量不均衡原因分析：每户内的房间经常分为几个环路，当环路管道长度设计差异较大时，各个环路的阻力就会不同，从而造成热媒流量分配不均匀，产生各个房间冷热不均的现象。
人防工程电气设计的要点及注意事项
人防工程电气设计的要点及注意事项发布时间：2022-05-09T07:41:46.975Z 来源：《福光技术》2022年9期作者：代思瑶[导读] 随着我国棚改城镇化的发展以及政府对人防工程建设的重视，人防工程的设计数量也相应增加，类型也更加的丰富，因此需要提高相关从业人员的技术要求，及时关注行业发展及地方规定。
在战时人防工程的使用过程中，由于非常依赖滤毒通风以及水源提供，因此电气专业对设备的供配电就显得尤为重要，为了保证战时一、二级负荷的可靠使用，人防电气设计需要考虑人防工程应用的功能性和合理性，配合土建专业布置功能用房，为其他设备专业提供可靠电源，从而对人防工程做出保障。
代思瑶四川省建筑设计研究院有限公司 610000摘要：随着我国棚改城镇化的发展以及政府对人防工程建设的重视，人防工程的设计数量也相应增加，类型也更加的丰富，因此需要提高相关从业人员的技术要求，及时关注行业发展及地方规定。
在战时人防工程的使用过程中，由于非常依赖滤毒通风以及水源提供，因此电气专业对设备的供配电就显得尤为重要，为了保证战时一、二级负荷的可靠使用，人防电气设计需要考虑人防工程应用的功能性和合理性，配合土建专业布置功能用房，为其他设备专业提供可靠电源，从而对人防工程做出保障。
关键词：人防工程；电气设计；电力照明一、分析人防工程电气设计的基本功能首先，人防工程电气设计需要具备合理性，减少电缆不必要的浪费和不可靠的路径，根据水暖设备的工作原理布置电气回路，避免使用时的危险性。
同时，人防工程电气设计需要保证电量供给的可靠性，保证电力平稳的输送，满足战时人民的生存需求。
其次，人防工程需要具备检测空气的条件，涉及滤毒、送风及排风系统的使用，当甲醛、苯等有害气体浓度较高的时候，排风系统就会提高自身的运转速率，加速与外界空气的对流和交换，这就能够有效解决不通风空间的对流问题，而且也可以满足地下室的战时使用需求，使得群众在这一封闭环境下的正常呼吸，不会因为有害气体浓度较高而产生休克。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解放军理工大学工程兵学院
人民防空地下室电气设计规范
八、通信
医疗救护工程和防空专业队工程应设置与 所在地人防指挥机关相互联络的直线或专线电 话，并应设置应急通信设备 人员掩蔽工程应设置电话分机和音响报警 接收设备，并应设置应急通信设备 配套工程应设置电话分机，并根据各类配 套工程的特点和需要，可设置应急通信设备或 其它通信设备
1.
解放军理工大学工程兵学院
人民防空地下室电气设计规范
六、接地
照明灯具安装高度低于2.4m时，应增 设PE保护线 电源插座和潮湿场所的电气设备，应 加装剩余电流保护装置；医疗用电设备加 装剩余电流保护装置时，要求只报警，不 中断电源
解放军理工大学工程兵学院
人民防空地下室电气设计规范
七、柴油电站
解放军理工大学工程兵学院
人民防空地下室电气设计规范
四、线路敷设
各类母线槽穿越防护密闭墙时，采用 防护密闭母线，并进行防护密闭处理 室外进线应设置防爆波电缆井，防爆 波电缆井宜设置在紧靠外墙外侧。除留设 计需要的穿墙管数量外，还应留4－6根备 用管，以备扩展
解放军理工大学工程兵学院
人民防空地下室电气设计规范
1.
2.
3.
选址： 靠近负荷中心； 交通运输、输油、取水方便 管线进出方便
解放军理工大学工程兵学院
人民防空地下室电气设计规范
七、柴油电站
中心医院、急救医院应设固定电站 救护站、防空专业队工程、人员掩蔽工程、 配套工程设置电站的类型：
1. 2. 3.
＞120KW宜设固定电站；无条件时，可设2个或多个移动电站 ＜120KW时宜设移动电站 固定电站宜设2－4台机组；移动电站宜设1－2台机组
求
平时、战时均应设计正常照明和应急照明 平时照明还应设值班照明，出入口宜设过 渡照明
解放军理工大学工程兵学院
人民防空地下室电气设计规范
五、照明
对应急照明的要求： 1. 疏散照明包括疏散指示标志照明和疏散通 道照明。疏散通道的地面最低照度不低于5 lx 2. 安全照明照度不低于正常照度5％ 3. 备用照明照度不低于正常照度10％；有特 殊要求的房间，应满足工作的最低要求 4. 战时应急照明持续时间大于隔绝防护时间
解放军理工大学工程兵学院
人民防空地下室电气设计规范
二、电源
电力负荷分级 电力负荷统计计算 电源设置原则 供电系统设计原则 各级负荷对电源的要求
解放军理工大学工程兵学院
人民防空地下室电气设计规范
电力负荷分级
按平时和战时进行分级 分别按平时和战时情况进行负荷计算 战时常用设备电力负荷分级表
解放军理工大学工程兵学院
人民防空地下室电气设计规范
六、接地
接地装置设置要求：
利用结构钢筋作接地体，当接地电阻不满 足要求时，宜在室外加设人工接地装置 2. 结构钢筋网的交叉点宜采用焊接 3. 保护线（PE）应与各接地体相连，PE干线 应采用大于25×4的热镀锌扁钢或直径大于12mm2 的圆钢，分支线采用大于25×3mm2的镀锌扁钢
人民防空地下室电气设计规范
防空地下室设计规范（电气）
解放军理工大学工程兵工程学院
王 金 全 教授
解放军理工大学工程兵学院
人民防空地下室电气设计规范
重视人防工程供电系统特点
1.潮湿。应选用防潮防霉的电气产品，供电线路采用 铜芯线缆 2.平战结合。既要保证战时需要，又要满足平时需要 3.没有自然采光。应采用比地面建筑更高的照明标准 和完善的照明系统 4.战时有三种通风方式转换问题 5.柴油电站机房是染毒的，控制室是清洁的
四、线路敷设
穿过外墙、临空墙、防护密闭墙、密闭墙 的电缆、电线、预留备用管等，除平时有要求外， 可不作密闭处理，临战时进行防护密闭或密闭封 堵，在30天转换时限内完成 对不符合一根电缆穿一根管的平时线路， 应在临战期限内拆除
解放军理工大学工程兵学院
人民防空地下室电气设计规范
五、照明
照明光源：高效节能萦光灯、白炽灯 照明设计应满足照度、显色性、防眩光要
解放军理工大学工程兵学院
人民防空地下室电气设计规范
内电源设置原则
下列工程内部应设置柴油发电机组： 中心医院、急救医院 救护站、防空专业队工程、人员掩蔽工 程、配套工程 建筑面积之和大于5000m2工程
解放军理工大学工程兵学院
人民防空地下室电气设计规范
内电源设置原则
中心医院、急救医院设置的发电机组： 战时容量满足Ⅰ、Ⅱ级负荷需要，并宜 作区域电源，满足低压范围内邻近工程 Ⅰ、Ⅱ级负荷需要； 机组台数两台以上，每台容量都能满足 战时Ⅰ级负荷需要
解放军理工大学工程兵学院
人民防空地下室电气设计规范
五、照明
每个照明单相分支回路的电流不宜超 过16A 洗消间脱衣室和检查穿衣室内各设2个 交流220V10A单相三孔带二孔防溅式插座 滤毒室内每个过滤吸收器风口取样点 附近距地面1.5m处，设置1个交流10A单相 三孔插座
解放军理工大学工程兵学院
人民防空地下室电气设计规范
六、接地
防空地下室的接地形式采用TN—S、TN—C—S接地 保护系统 除特殊要求外，防空地下室宜采用一个接地系统， 其接地电阻值应符合要求 防空地下室室内应将保护接地干线、电气装置人工 接地极的接地干线或总接地端子、室内的公用金属管道、 建筑物结构中的金属构件、室内的电气设备金属外壳、 电缆金属外护层等做等电位连接
解放军理工大学工程兵学院
人民防空地下室电气设计规范
供电系统设计原则
1. 2.
3.
4.
每个防护单元设人防电源配电箱 通信、防灾报警、照明、动力分别采用 独立回路供电 不同等级的负荷各有独立回路 引接内部电源有固定回路
解放军理工大学工程兵学院
人民防空地下室电气设计规范
战时负荷的电源的要求
1.
2.
3.
人民防空地下室电气设计规范
七、柴油电站
1.
平战转换要求： 中心医院、急救医院的电站平时全部安装
到位
甲类救护站、防空专业队工程、人员掩蔽 工程、配套工程除机组外，所有附属设备及管线 均全部安装到位。机组在15d转换时间内完成安 装调试 3. 乙类工程设计到位，土建预留基础、吊钩、 管架和预埋管。30d转换时间完成安装调试
Байду номын сангаас三、配电
设有三种通风方式的工程，应在每个 防护单元设置通风方式信号装置系统，要 求： 1. 信号控制箱设置于值班室或防化通信 值班室，灯光信号和音响应采用集控或自 控 2. 在战时有人工作或出入处设置灯箱和 音响装置，用颜色和文字进行标识
解放军理工大学工程兵学院
人民防空地下室电气设计规范
四、线路及线路敷设
1.
2. 3.
解放军理工大学工程兵学院
人民防空地下室电气设计规范
电源设置原则
电源容量应分别满足平时、战时总计算 负荷 有两路电源时，宜同时工作，任一路均 应满足平时Ⅰ级负荷、消防负荷、大于 50％正常照明负荷
解放军理工大学工程兵学院
人民防空地下室电气设计规范
电源设置原则
平时地面建筑需建柴油电站时，宜建在 防护区内，作为区域电源； 总计算负荷﹥200KVA时，变压器宜设置 在清洁区靠近负荷中心处，单台容量不 宜超过1250KVA； 变压器选用干式变压器、防潮开关
人民防空地下室电气设计规范
五、照明
医疗救护工程、专业队队员掩蔽部、一等 人员隐蔽所的防化通信值班室内设置1 个交流 380V16A三相四孔插座，1 个断路器和7个交流 220V10A单相三孔插座 二等人员掩蔽所的防化通信值班室内设置 380V16A三相四空插座、断路器各1个和220V10A 单项三孔插座5个 防化器材储藏室应设置1个交流220V10A单 相三孔插座
解放军理工大学工程兵学院
人民防空地下室电气设计规范
三、配电
Ⅰ、Ⅱ级和大容量负荷宜采用放射式 配电，室内低压配电级数不宜超过3级 各种配电箱、控制箱、照明箱均不得 在外墙、临空墙、防护密闭墙、密闭墙上 嵌墙暗装，防止破坏防护密闭能力。必要 时，可挂墙明装
解放军理工大学工程兵学院
人民防空地下室电气设计规范
战时Ⅰ级负荷，应有2个独立电源供电， 其中一个是内部电源 战时Ⅱ级负荷，应引接区域电源，有困 难时，应设自备电源 战时Ⅲ级负荷，引接电力系统电源
解放军理工大学工程兵学院
人民防空地下室电气设计规范
三、配电
每个防护单元都引接外电和内电 每个防护单元的人防电源配电箱 设置在清洁区，一般设在值班室或防 化通信值班室内
解放军理工大学工程兵学院
人民防空地下室电气设计规范
五、照明
战时出入口防护密闭门外直至地面的 通道照明电源，宜由防护单元内人防电源 箱供电，不宜只使用电力系统电源 当防护区内和非防护区灯具共用一个 电源回路时，应在防护密闭门内侧设置短 路保护装置，或对非防护区的灯具设置单 独回路供电
解放军理工大学工程兵学院
解放军理工大学工程兵学院
人民防空地下室电气设计规范
内电源设置原则
救护站、防空专业队工程、人员掩蔽工程、配套 工程设置发电机组要求： 建筑面积大于5000m2的工程，应设置2台以上 机组，并宜作区域电源 建筑小区或供电半径范围内，建筑面积之和大 于5000m2的工程，应在负荷中心处防空地下室 设内部电站或区域电站 建筑面积小于5000m2工程，引接区域电源和蓄 电池
解放军理工大学工程兵学院
人民防空地下室电气设计规范
主要内容 1. 2. 3. 4. 一般规定 电源 配电系统 线路及敷设 5. 6. 7. 8. 照明 接地 柴油电站 通信
