架空输电线路基础施工
9、质量检验
检查基础顶面高差
塔尺
经纬仪 地脚螺 栓漏高
检查跟开
小 跟开
跟
开
测量立柱宽度及 地脚螺栓偏心
立柱混凝 土面蜂窝
谢谢
2.2技术准备
（1）测量仪器和量具应在检测有效期内，使用前必须进行检查与校正，符合计量要求； （2）测量人员应经专业培训，具备相应从业资格，持证上岗；
目录
1、基础施工的一般流程 2、施工准备 3、线路复测
3、线路复测
3.1复测的工作内容包括：
（1）按设计断面图，核对现场桩位是否与设计图相符； （2）校核直线与转角度； （3）校核杆位高差和档距； （4）校核交叉跨越位置和标高； （5）校核风偏影响点； （6）对杆塔位进行全面校核，包括：基础保护范围，杆塔位基础的高差，特殊地形应测量塔位断 面，最终确认杆塔位是否可行，为分坑提供资料；
5.2对于坑底不等高的转角塔、高低退基础的基坑，挖坑时应认真核对方位，防止挖错；
检查坑深
5.3基础开挖应按设计施工，挖出的泥沙应远离坑口1m以上放置，防止抛土回落坑内； 开挖坑壁要垂直，不得掏挖 抛土应远离坑 基坑过深时，要有专人监护，并采取措施防止坑壁坍塌； 口放置 5.4杆塔基础坑深的允许偏差为+100mm、-50mm，坑底应平整。同基基础坑在允许偏 检查坑口宽度 差范围内按最深一坑操平； 5.5基坑开挖应减少破坏需要开挖以外的地面，弃土选择合理的堆放点，注意保护自然 植被； 5.6接地沟开挖的长度和深度应符合设计要求，清除沟中影响接地体与土壤接触的杂物。 在山坡上挖接地沟时，宜沿等高线开挖，两接地沟间的平行距离不应小于5m。
底板筋绑扎
立柱筋绑扎
留出的保护层
用砖将下层 底板筋垫起
绑扎好的基础钢筋 底板筋边沿与坑壁留有 不少于5cm的保护层
下层底板筋与坑底要留 有不少于5cm的保护层
模板刷油处理
支模前对模板进行脱模处理
工人在支模板
钢模固定扣件 支好的模板
将模板用撑木固定牢靠
目录
1、基础施工的一般流程 2、施工准备 3、线路复测 4、基础分坑 5、基坑、接地沟开挖 6、扎筋支模 7、基础浇筑
混凝土配合比标识
砂石料盛具
机械搅拌混凝土
人工抄拌混凝土
混凝土试压块
机械捣固
检查基础 顶面高差
施工中质量控制
浇筑完成的基础立柱顶面
目录
1、基础施工的一般流程 2、施工准备 3、线路复测 4、基础分坑 5、基坑、接地沟开挖 6、扎筋支模 7、基础浇筑 8、拆模回填
8、拆模回填
8.1浇筑混凝土达到规定强度要求后方可拆模，一般要求基础拆模时，基础浇筑完成不 少于48小时； 8.2拆模时应小心操作，保证混凝土表面及棱角不损坏； 8.3基础拆模后立即进行表面质量检查，拆模后的基础，混凝土表面应平整光滑，无蜂 窝、麻面、狗洞等现象；
8.4基础拆模经表面质量检查合格后应立即回填，并应对基础外露部分加遮盖物，按规 定继续浇水养护； 8.5拆模后，及时清除地脚螺栓上的混凝土残渣，地脚螺丝扣部分涂裹黄油，回收的地 脚螺帽应做好标识妥善保管。 8.6接地槽回填土前，必须检查接地槽的长度和深度符合设计要求，回填土不能掺有 石块，并要夯实。在土壤电阻率较高的地区，还应采取合适的降阻措施（使用接地 模块）。
基础立柱低于周围 土质基础的情况
接地射线钢筋
开挖的接地射线沟
接地沟应沿山 体等高线开挖
钢筋焊接搭接长度 不少于钢筋直径的6 倍并且要双面焊接
接地射线沟深 度不低于60cm
ห้องสมุดไป่ตู้
接地围 框钢筋
接地模块
目录
1、基础施工的一般流程 2、施工准备 3、线路复测 4、基础分坑 5、基坑、接地沟开挖 6、扎筋支模 7、基础浇筑 8、拆模回填 9、质量检查
挖坑前，根据设计要求和测量的地形高差计算出要开挖的基坑深度
挖好的基坑
目录
1、基础施工的一般流程 2、施工准备 3、线路复测 4、基础分坑 5、基坑、接地沟开挖 6、扎筋支模
6、扎筋支模
6.1基础配筋的规格、尺寸、数量应符合设计要求；
6.2布筋要均匀，绑扎好的钢筋应牢固、美观；
6.3底板筋不能与基坑土层接触，底板筋与基坑壁要留有不少于5cm的保护层，下底板筋 也应用砖垫起，与坑底留有不少于5cm的保护层； 6.4浇筑前支模，模板应采用刚性材料，其表面应平整且接缝严密。接触混凝土的表面 应采取有效脱模措施，以保证浇筑混凝土表面质量； 6.5模板及其支架应具有足够的承载能力，、刚度和稳定性，能可靠的承受浇筑混凝土的 重量、侧压力以及施工荷载； 6.6模板安装时及安装结束后应用仪器进行校正，偏差在规范允许偏差范围内。
架空输电线路基础施工
2013.01
目录
1、基础施工的一般流程
1、基础施工的一般流程
施工准备 线路复测 基础分坑 基坑开挖 扎筋支模 基础浇制 拆模回填 接地沟回填 质量检验 接地沟开挖
目录
1、基础施工的一般流程 2、施工准备
2、施工准备
2.1工器具准备
（1）选用适合工程使用的测量仪器，包括经纬仪（全站仪）、钢卷尺、塔尺、花杆、水平尺、科学计 算器等，此外还要准备小钉子、细绳（白色）、油漆（红色）、锤子、铅锤等辅助材料； （2）配齐基坑开挖、回填、基础浇制、接地沟开挖及回填用的各种工具，； （3）配备作业人员的安全用具
拆模后的基础
立柱混凝土 面有麻面
立柱混凝土 出现狗洞
立柱混凝土 表面有蜂窝
立柱浇筑过程 中模板乍开
合格的基础立柱
立柱混凝土 面平整光滑 拆模时保证立 柱混凝土表面 及棱角不损坏
基础混凝土立柱与 底板连接处严密
对地脚螺栓 做保护处理
回填后立柱露出 基础地面20cm
接地埋设
埋设的接地钢 筋围框及射线
4.2分坑时应复核基础边坡距离是否满足设计要求； 4.3分坑时，应根据杆塔位中心桩的位置定出必要的、作为施工及质量控制的辅助桩，并 且其测量精度应能满足施工精度的要求；
中心桩
坑位桩
目录
1、基础施工的一般流程 2、施工准备 3、线路复测 4、基础分坑 5、基坑、接地沟开挖
5、基坑、接地沟开挖
5.1基坑开挖时，应保护好杆塔中心桩和复测时所钉的辅助桩。杆塔基础的坑深以设计给 出的洞底标高为准，洞底标高以杆塔中心桩顶面为基准；
（1）转角、耐张、终端、换位塔基础每基应取一组，每组制作3块； （2）一般直线塔基础，同一施工队每5基或不满5基应取一组，单基或连续浇筑混凝土量超过100立方 米时，亦应取一组； （3）当原材料变化，配合比变更时应另外制作； （4）制作的混凝土试块应标明施工杆号。
7.5在混凝土浇筑过程中，应随时检查地脚螺栓及模板的准确性，发生偏差及时进行校正； 7.6基础浇筑完成后应在12小时内开始浇水养护，当天气炎热，干燥有风时，应在3小时内 进行浇水养护，养护时应在基础模板外加遮盖物，浇水次数应能保持混凝土表面湿润。
7、基础浇筑
7.1基础进行混凝土浇筑前复核模板以及地脚螺栓的规格、间距，基础跟开、标高，钢筋 的规格、布置及保护层厚度； 7.2严格按照混凝土设计配合比配料，对砂、石、水用秤或 桶计量；
7.3浇筑混凝土应采用机械搅拌，机械捣固。特殊地形无法机械搅拌时，也可人工搅拌，但 应保证搅拌混凝土质量；
7.4基础浇筑过程中，应按照规定制作试块，试块应在现场从浇筑中的混凝土取样制作，其 养护条件应与基础基本相同。试块制作数量应符合下列规定：
注：复测完成后，应填写路径复测记录表和被跨越物及地形凸起点测量 记录表，并提交完整的复测报告。对于复测中发现的问题，会同设计单 位，及时对原设计进行纠正或更改。
目录
1、基础施工的一般流程 2、施工准备 3、线路复测 4、基础分坑
4、基础分坑
4.1分坑应在复测结束后进行，特殊情况下必须在一个耐张段复测无误后进行；
输电线路工程基础施工作业指导书施工方案
输电线路工程基础施工作业指导书工程项目部（盖章）________年____月____日目录一、工程概况 2二、线路复测 3三、基面开挖 4四、分坑8五、基坑开挖和埋坑11六、扎筋组模12七、基础浇制14八、接地及排水沟工程17九、与监理关系19十、质量注意事项19 十一、安全注意事项21 十二、文明施工22 十三、环境保护23 十四、附件：1）基础安全保证措施2）基础质量保证措施一、工程概况：本工程架设在铁塔左侧，其余#13～开断点#15（J2）段（长0.582km）采用单回路铁塔架设（铁塔新建）。
全线共新建双回路铁塔16基，其中直线塔5基，转角塔11基（其中单回路4基），本工程导线采用2×LGJX-300/25型稀土钢芯铝绞线。
全线采用两根地线均为GJ-80钢绞线。
2、本工程线路途经地区部分为高山地区，地形起伏大，地质多岩石与硬塑土，不易开挖。
3、根据沿线的地形地质条件，许多塔位利用山体的原有坡地，采用不等高基础，以减少植被破坏、减少塔基开挖对边坡稳定性的影响。
基础型式采用现浇直柱和斜柱地脚螺栓式钢筋砼基础，基础砼采用C25级、C20级，垫层砼采用C10。
5、施工单位拿到设计图纸及《施工明细表》后，要进行认真的审核、校对，发现错误或有疑问应及时与工程部联系。
6.本工程基础由一个施工队施工。
施工队承担的基础施工情况如下表：二、线路复测1、施工测量前，必须对所有的仪器和测量用具进行全面检查和校对，并熟悉有关图纸和说明。
2、为保证工程质量，必须由持有操作证的测工对所有桩位进行测量。
当有下列条件之一时，应查明原因并予以纠正：2.1 以设计勘测订立的两个相邻直线桩为基准，其横线路方向偏差大于50mm。
2.2 当采用经纬仪视距法复测距离时，顺线路方向两相邻塔位中心桩间的距离与设计值的偏差大于设计档距的1%。
2.3 转角桩的角度值，用方向法复测时对设计值的偏差大于1’30”。
3、施工测量时，应对下列几处地形标高进行重点复测：3.1 地形变化较大，导线对地距离有可能不够的地形凸起点的标高。
输电线路工程基础施工方案
成都天府国际机场500kV桃资一二线电力线路迁改还建工程基础施工方案XXXXXX成都天府国际机场500kV桃资一二线电力线路迁改还建工程二O一七年三月审批页批准：年月日审核：年月日编写：年月日目录编制依据................................................................................................................................................ - 3 -一、工程概况........................................................................................................................ - 3 -1.1工程简介 ......................................................................................................................... - 3 -1.2基础工程简介（本队).......................................................................... 错误!未定义书签。
1。
3基础立柱外露 .............................................................................................................. - 9 -1。
4地脚螺栓外露尺寸 ...................................................................................................... - 9 -1。
架空输电线路基础冬期施工特殊措施
０ 引 言
在 我 国华 北 北 部 、 东 北 、西 北 、 内 蒙 古 北 部 等 地 区 ，冬 季 日平 均 气 温 为 一２ ～ 一 ３ ℃ ，最 低 气 温 可 达 ５ Ｏ
一
料 布 、棉被 、棉 帘 子 、 棉 帐 篷 。 塑 料 布 、棉 被 主 要 用 于覆 盖 基 坑 ； 棉 帘 子 和 棉 帐 篷 主 要 用 于 搅 拌 机 的 保
掘。
一
长 ，并 防止 冻 胀 的 伤 害 ， 应 选 择 复 合 防 冻 剂 作 为 外
加剂 。 １ ２ ２ 工 器 具 ．．
旦基 坑 开 挖 深 度 达 到 设 计 值 ，则 应 用 塑 料 布 和
棉被 覆 盖基 坑 进 行 保 温 ，在 夜 间 还 应 在 基 坑 内生 火 炉 保 温 ，并尽 快 组 织下 道 工序 施 工 。
线路 混凝 土 基 础 施 工 ，为 确 保 工 程 质 量 和 安 全 ，需 采
取严 格 的冬 期 施工 措 施 。
２ 冬期 施 工 的特 殊 措 施 １ 冬期 施 工 的准 备 工 作
２ １ 冻 土 的开 挖 和 基 坑 防冻 ．
１ １ 技 术 准 备 ．
在 冬 期 施 工 准 备 阶 段 ， 首 先 应 收 集 当 地 历 史 上 冬
１ ２ ３ 加 热 保 温 材 料 ．．
（ ） 筋 支模 应 集 中人 力 逐 坑 进 行 ，其 它 基坑 仍 覆 ２绑
盖 保 温 ，以缩短 基 坑受 冻 时 间 ；
训 。
１ ２ 物 资 准 备 ．
１ ２ １ 原 材 料 ．．
原 材 料 主要 做 好 以下 准备 工 作 ：
架空输电线路施工的工艺流程
架空输电线路施工的工艺流程架空输电线路施工的工艺流程架空输电线路施工的工艺流程输电线路施工可分为准备工作、施工安装和启动验收三大部分。
工艺流程可分为现场调查、备料加工、复测分坑、基础施工、材料运输、杆塔组立、导线及避雷线架设、接地装置、线路防盗、分项工程检查、竣工验收和资料移交等12个环节。
一、准备工作准备工作包括现场调查、备料加工、复测分坑3个环节。
1.现场调查工程公司（处）在接受输电线路施工任务后，应了解有关设计的图纸及工程概算，并进行现场调查。
现场调查内容包括：沿线自然状况、地形、地貌、地物、自然村的分布，居民风俗习惯及劳动力情况；沿线运输道路及通过的桥梁结构、交叉跨越结构；材料集散转运的地点及仓库；生活医疗设施及地方病情况；指挥中心及施工驻地的选择等。
填写表格，编写调查报告。
根据现场调查内情况、施工力量及工程实际状况，公司（处）应确定施工方案，编制工程施工组织设计和施工预算，制定工程主要经济技术指标，提出施工综合进度的安排，制定劳动力供应计划，提出并落实材料及加工订货计划。
2.备料加工现在施工单位都以效益为中心，人工费用所占比例也较大，如果工器具、材料跟不上而造成窝工，其损失十分大。
虽然现在基本上不是买方市场，但各厂的产品质量、价格、工期、技术水平、售后服务有一定差距，要经过仔细比较，货比三家。
需要加工的部件，也要及早落实材料，整理好图纸，落实好加工单位。
制定好物资供应计划，按各施工阶段及时将材料加工统一平衡分配到施工队，应规定出物资、材料和加工供应时间表。
3.复测分坑输电线路的设计工作，由设计单位承担，设计中的现场选线定位工作，通常邀请施工单位及运行单位共同参加，以便对线路走向等重要问题共同研究，选择合理的线路方案。
施工人员从施工角度提出具体意见。
（1）、交接桩。
设计单位在线路设计完毕交付施工时，除交给设计图纸外，还应将选定的线路桩位及走向，向施工单位人员逐桩交代清楚。
施工人员在“交接桩”工作中应认真负责，详细了解桩位情况。
架空输电线路铁塔基础分坑放样施工方法
架空输电线路铁塔基础分坑放样施工方法摘要：铁塔基础是输电线路工程的重要组成部分，分坑放样的正确与否是铁塔基础工程质量的重要保证，沿用井字法等老分坑法对其进行分坑施工，比较费时，对全方位不等高的基础，稍不留神就容易出错造成经济损失。
本文介绍了几种在实践中摸索总结出来的既简单快捷又精确实用的分坑施工方法，供广大同行参考。
关键词：架空输电线路；铁塔基础；分坑放样架空输电线路基础分坑放样测量是根据定位的中心桩位及基础类型依照设计图纸规定的尺寸进行坑口放样工作。
也就是根据设计要求确定各塔杆腿基础砼中心及设计基准面高（包括基础尺寸）。
本文主要介绍铁塔（四腿塔，不含拉门塔等）通过经纬仪放样；采用GPS放样时，只要采用与设计测量时一致的坐标转换参数，在室内计算（也可以通过CAD画出）出各腿的各顶点的坐标，直接测定钉桩，满足偏差要求就可，相对简单，这里不再介绍。
1 作业方式使用经纬仪进行分坑放样作业。
2 作业条件1）只有在复测线路直线、转角度数、档距、塔位高程、地形地物、塔腿之间高差的结果符合路径平断面图、塔位明细表、铁塔及基础明细表，或不符合但已得到设计院更改之后，方能进行分坑作业。
2）施工人员必须清楚了解该基塔位基面、基坑开挖的具体要求和有关的技术数值。
3）分坑工作除测工一人外必须有一名技工配合量尺钉桩。
3 作业任务与要求1）对于定位高差较大且塔位地形复杂需要开挖基面后才能分坑的塔位，基础施工时必须保留塔位中心桩，如无法保留，应将中心桩引出。
使用不等高腿及有基础外露较高的塔位，均按设计方案进行施工，在分坑时，应对照基础施工图所给的数据及施工方案要求开挖基础小平台，不得将塔基开成平地再分坑，以免造成高边坡而塌方的不良后果。
2）分坑工作前，测工必须认真熟悉搞懂该基塔分坑技术资料和数据，要做到事前心中有数，不要到了现场临时加减各种尺寸、角度，避免紊乱差错。
对照单基明细表、杆塔明细表及基础明细表塔型是否一致，基础型号、塔腿高度是否一致，基础根开表与单基明细表尺寸是否一致，核对无误方可进行分坑。

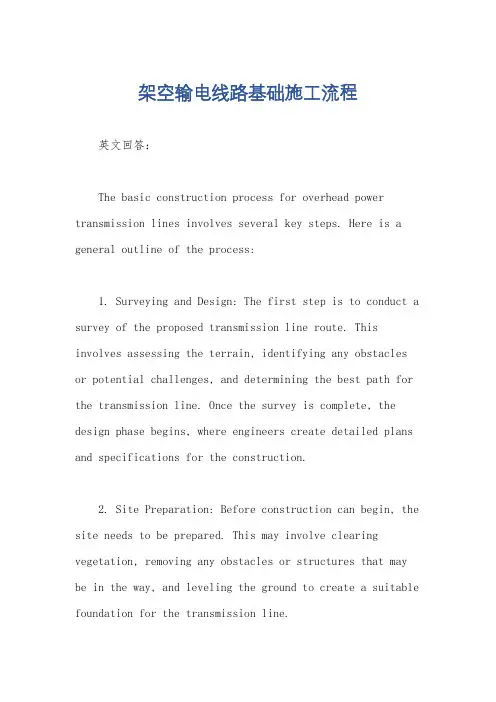

架空输电线路基础施工流程
