【指示】CTM50C光栅式指示表检定仪用户手册
《指示类量具检定仪》规程和《指示表》规程的建议
ｗｗｗ．ｃｑｓｔｙｑ．ｃｏｍ
ｗｗｗ．ｃｑｓｔｙｑ．ｃｏｍ
隔为 0. 1 mm 的 示 值 误 差 时，有 可 能 出 现 超 差 现 象，而在检定测量间隔为 0. 2 mm 的示值误差时， 检定结果为合格。这样给判断此指针式百分表为 合格或不合格会带来误判［3］。
曾经有这种情况： 在一批新购进的 10 块 0 ～ 10 mm 指针式百分表进行首次检定过程中，在第 1 台检定仪上对新的百分表进行首次检定，其检定 结果有 3 块百分表示值误差不合格。而换第 2 台检 定仪再进行首次检定时，却是合格的。当时没有 考虑是仪器的问题。就按第 2 台仪器的检定结果 进行了检定结果的认定。时间不长又购进了第 2 批 20 块 0 ～ 10 mm 指针式百分表，按规程进行了 首次检定，其检定结果为有 5 块示值超差。依据 上一次的检定方法同样又在另外一台仪器上进行 了第 2 次复检，结果又和第一次一样，5 块百分表 又为合格。那么问题出在哪里？ 为什么在第 1 台 上的检定会出现不合格而在第 2 台上其结果又合 格了呢。由此 我 们 对 仪 器 发 生 了 怀 疑。 于 是， 我 们对仪器进行了校准。在对仪器进行校准的过程 中，我们发现了问题所在，两台仪器均在检定示 值误差时出现了问题。第 1 台仪器在检定0. 1 mm 检定 间 隔 时 其 回 程 误 差 为 3 μm， 第 2 台 为 0. 4 μm。
指示表检定仪操作方法
指示表检定仪操作方法光栅式指示表检定仪(CT-M型) 操作方法将仪器和电源、打印机连接好后，打开电源，显示指示表检定仪广州万目仪器科技有限公司打印机红绿指示灯都亮。
转动手轮，光栅示值应该变动。
以上现象为仪器正作正常状态。
1，菜单设置按“菜单”键进行菜单内容查看或重新设置,完成设置后按“退出”键返回主屏显示。
2，选表及内容设置按“表类”键进行所检表的类型选择和内容设置（开机默认为：0-3mm指示表），完成设置后按“退出”键返回主屏显示。
3，指针对零将所需检定的指示表装夹完成，转动手轮（移动测杆），使指示表指针按顺时针对到“0”位。
4，示值清零按“清零”键后，光栅示值清零,液晶显示”0.0000”。
5，开始检定按“开始/采样”键开始检定。
本仪器分自动采样检定和手动采样检定，其过程分别如下：在菜单中将“采样方式”中设置为“自动”，则仪器在按下“采样/开始”键时，将按菜单中的“采样间隔”设置的时间如2秒，首先进行“0”点采样，此后无需再按“采样/开始”键，仪器将按设定的时间间隔自动进行逐点采样，每一点采样完成，发出“嘀”的一声提示。
当完成正行程最后一点采样时，仪器发出长“嘀”声提示后，开始回程点采样。
当回到“0”点时，仪器再次发出长“嘀”声提示，完成检定。
在自动采样中，每一点采样完成，发出“嘀”的提声音后，应及时转动手轮，使指示表指针正确的指到下一检定点，等待采样，否则，将出现检定点数据采样错误。
采样错误后，可重新补检采样。
6，查看检定结果及打印完成检定，仪器显示检定结果。
按“▲”或“▼”键翻屏，查看检定结果内容，按“打印”键打印检定结果，按“退出”键返回到主屏。
7，重新检定指针回零并且光栅示值清零后，无须进行菜单和表类选择及内容设置,请重复以上1-6项。
8。
检定暂停和重新检定操作自动采样检定过程中，当采样完当前点后，不转动手轮，仪器“嘀嘀”二声后自动停止采样，根据屏幕上方显示的检定点位置，依次如下操作：符号“—”键：每按一次，依次清除一个已检定点。
简化光栅光谱仪的操作步骤
简化光栅光谱仪的操作步骤光栅光谱仪是一种常用的仪器，用于测量光的波长和光谱成分。
对于初次使用者来说，操作光栅光谱仪可能会感到有些困惑。
为了简化操作步骤，以下是一些建议：1. 设置仪器在使用光栅光谱仪之前，需要将仪器放置在稳定的表面上，并连接好电源。
根据具体模型，打开电源开关并等待一段时间，让仪器预热。
同时，保持室内环境安静，避免干扰。
2. 调节初始参数调节仪器的初始参数是操作光栅光谱仪的第一步。
这些参数通常包括入射光源的强度和方向，以及光栅的角度。
在调节光源强度时，可以使用调节旋钮或按钮来增加或减少光源的亮度。
同时，可以通过转动光栅旋钮或按钮来改变光栅的角度，使得入射光能够正常反射。
3. 定位样品在测量具体样品之前，需要将样品准确地定位在光栅上。
首先，将样品放置在样品台上，保证样品表面与光栅垂直。
然后，通过观察光栅上的标尺或刻度盘，调整样品台的位置，使得光在样品表面上正常入射。
4. 收集光谱数据光栅光谱仪的主要任务是收集光的波长和光谱成分信息。
为了收集准确的数据，可以通过光栅控制旋钮或按钮，连续旋转或调整光栅的角度，从而获取不同波长的光谱数据。
在调整光栅角度时，可以同时观察仪器上的显示屏，以确保光谱数据的稳定和可读性。
5. 数据分析和处理收集完光谱数据后，需要将其进行分析和处理。
通过使用计算机软件或数据处理工具，可以对光谱数据进行图表绘制、数值计算等操作。
这些分析和处理步骤可以帮助用户更好地理解和解释光谱数据，从而得出相关结论。
6. 仪器的维护和保养在使用完光栅光谱仪后，要及时进行仪器的维护和保养，以保证其正常运行和使用寿命。
可以定期清洁光栅等光学元件，确保其表面干净。
同时，根据仪器的使用说明书，进行日常的维护工作，如更换灯泡、校准仪器等。
通过以上简化的操作步骤，初次使用光栅光谱仪的用户可以更轻松地掌握仪器的使用方法。
当然，随着操作经验的积累，用户还可以进行更多的实验和研究，挖掘光栅光谱仪的更多功能和应用领域。

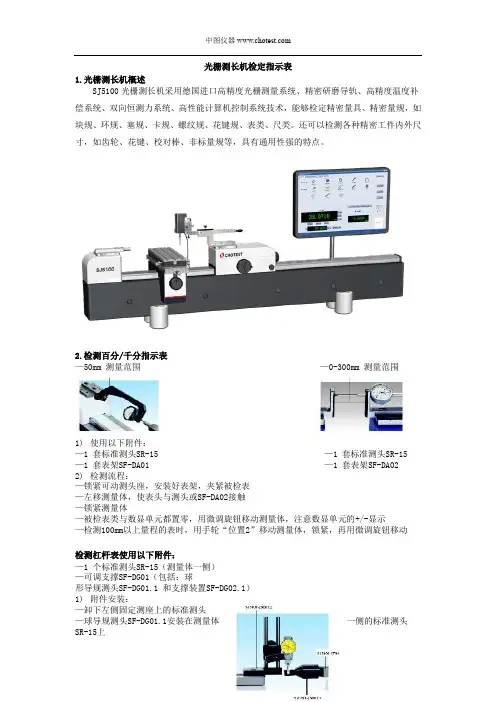

光栅测长机检定指示表
光栅测长机检定指示表1.光栅测长机概述SJ5100光栅测长机采用德国进口高精度光栅测量系统、精密研磨导轨、高精度温度补偿系统、双向恒测力系统、高性能计算机控制系统技术，能够检定精密量具、精密量规，如块规、环规、塞规、卡规、螺纹规、花键规、表类、尺类。
还可以检测各种精密工件内外尺寸，如齿轮、花键、校对棒、非标量规等，具有通用性强的特点。
2.检测百分/千分指示表—50mm 测量范围—0-300mm 测量范围1)使用以下附件：—1 套标准测头SR-15 —1 套标准测头SR-15 —1 套表架SF-DA01 —1 套表架SF-DA022)检测流程：—锁紧可动测头座，安装好表架，夹紧被检表—左移测量体，使表头与测头或SF-DA02接触—锁紧测量体—被检表类与数显单元都置零，用微调旋钮移动测量体，注意数显单元的+/-显示—检测100mm以上量程的表时，用手轮“位置2”移动测量体，锁紧，再用微调旋钮移动检测杠杆表使用以下附件：—1 个标准测头SR-15（测量体一侧）—可调支撑SF-DG01（包括：球形导规测头SF-DG01.1 和支撑装置SF-DG02.1）1)附件安装：—卸下左侧固定测座上的标准测头—球导规测头SF-DG01.1安装在测量体一侧的标准测头SR-15上—支撑装置SF-DG02.1可旋转，可调高度，可用于各中标准杠杆表（前置、后置）检测程序：—锁紧可动测头座—调整支撑装置的轴，装好杠杆表，表杆测头置于球导轨测头SF-DG01.1当中—锁紧头座—用微调移动测量体，得到两个方向的测量值（球导轨测头的测量面与表杆测头保持接触）—注意数显单元的+/-号3.使用注意事项（1）不得撞击光栅标准尺及测量头座，不得拧动仪器上不允许拆卸的螺钉（只允许调节测力螺栓及拆装头座测杆螺钉），影响精度。
（2）在检定过程中，被检产品要牢固安装在夹具上。
（3）检定过程中，检定每点时，采样完之后方可继续检定下一点。
每检一点，操作要准确、协调。
论光栅式指示表检定仪示值误差检定新方法
论光栅式指示表检定仪示值误差检定新方法现状介绍：光栅式指示表检定仪的主要功能是检定各类百分表、内径百分表、千分表、内径百分表、杠杆百分表、数显百分表、数显千分表等，是一台综合类的指示表类检定量仪。
目前光栅式指示表检定仪的示值误差的检定方法：主要是用电感测微仪和量块按照规程检定其示值误差。
一、规程规定的检定方法利用电感测微仪作指示计，用标准量块的尺寸和仪器测微头的位移读数进行比对，检测出每个受检点的示值误差。
方法：测量时，先把尺寸为1mm的量块放在三珠工作台上，调整指示仪测头与量块接触并使其示值为零。
按上表所选的测量间隔置换量块，旋转检定仪的手轮至受检点，在指示仪上读出各点的误差值。
这种测量应在所选测量段的正反行程上进行。
每一段测量段正行程测量后，需再向正行程移动10个分度，然后再反向测量。
在测量过程中，应不做任何调整和改变测杆的移动方向。
如果所选用量块尺寸不能一次依次测量完成选择的测量范围时，应分段测量，并将其误差值累计。
规程规定的检定过程操作步骤繁琐，对操作熟练程度要求较高，记录数据量大，后续数据处理比较麻烦，且容易将温度误差带到检定结果中，无法进行数据修正。
二、利用激光干涉仪的检定方法：在使用激光干涉仪的过程中我们发现，该仪器也可以作为标准器来检定光栅式表类检定仪。
且激光干涉仪的精度更优于电感测微仪，其操作方法简单、读数直观，还可利用其自带的分析软件直接对检定结果进行误差分析，同时还可以进行环境温度、仪器温度的自动补偿。
另外使用激光干涉仪对表类检定仪进行检定去掉了置换量块的过程，使操作步骤得到了简化，不用置换量块，更好的避免了由于置换量块所引起的量块温度变化，导致其测量结果的偏离。
用激光的波长来作为检定标准，替代量块作标准，使检定的准确度有了很大的提高。
激光干涉仪：线性分辨率可达1nm。
我们自制的附件将干涉仪的反光镜固定在光栅式指示表检定仪的测杆上，调整激光干涉仪和干涉镜的位置使其发出的光和被检检定仪的测杆准直，且距离满足最大行程要求。
光栅式指示表检定仪操作程序
光栅式指示表检定仪操作程序一、操作环境条件1、实验室温度应在20℃±10℃范围内；二、准备工作1、连接并打开电源，电源灯亮，同时蜂鸣器长鸣一声，显示屏上显示6位数字00.0000。
2、逆时针转动手轮，小显示屏数值变小，转到终点，数值不再变动，再顺时针转动手轮，在数值开始变大后，停止转动手轮。
3、将被检表安装好，转动手轮，将被检表测头与传感器测头工作面接触，对好表的零位。
三、操作程序1、以上操作完成后，按ESC键，再按被检表项目键两次，两声中长音，示意已选中了检定程序，按确认键，显示屏左端出现一个闪动“P”，确认已进入检定程序。
2、零位按“采样”，接着根据检定规程规定的取点间隔顺时针转动手轮，在被检表的指针对准相应刻度时，按“采样”，然后继续转动手轮取下一点值，直至将正行程各点采完。
显示屏显示各点的示值及误差值。
每一点正确采样后，都有一声短音提示，如果长鸣提示，说明这点采错，应在正确位置重采。
当正行程采完后，听到长音提示，表示正行程完成，按“确认”键。
3、转动手轮，让指针继续前进一些，再往回转，在反行程起点按“采样”后，依次进行各点采样，检完后，会有三声提示音表示结束检定。
4、在屏幕上查看检定结果，屏幕显示“P1××××”表示全程误差；按“LEVVEL”键，显示“P2××××”表示回程误差，依次“P3××××”表示0.2mm/1mm误差，“P4××××”表示相邻误差，“P5××××”表示被检表级别。
5、输入被检表编号，按“结束”键，打印原始数据。
6、检定千分表时，要先按一下“千分表”，再按项目键两次，检定方法同上。
三、检定完成后填发校准证书。
恒兴星光栅数显表说明书
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-899目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
光栅式指示表检定仪的原理结构
光栅式指示表检定仪的原理结构光栅式指示表检定仪是一种广泛使用的高精度测试设备，通常用于检测电力、飞行和导航等系统中的指示器或仪表。
它采用了光学原理和电子技术的结合，能够提供非常高的测量精度和可靠性。
以下是光栅式指示表检定仪的原理结构介绍。
原理光栅式指示表检定仪的核心原理就是使用光栅条来模拟一些常见的无限远的刻度盘。
这些光栅条包括有数百至数千个刻度，每个刻度之间的距离和角度都是非常精确的。
通过这些光栅条和高精度的电信号处理技术，我们就能够精确的获得一个物理指示器或仪表所给出的数值。
具体来说，当一个物理指示器或仪表上的指针或数字显示移动时，我们就可以将此运动转化为其在光栅条上的位置变化。
这种变化反映了物理量的实际值。
在这个过程中，我们需要使用灵敏的光电二极管来检测光栅条的变化，并将其转化成电信号。
接着，这些电信号将被处理并转换成可供读数的形式。
结构光栅式指示表检定仪通常由内部和外部两个部分组成。
内部部分包括了光学元件、电子电路和信号处理器等组件，这些组件构成了光栅式指示表检定仪的核心部分。
外部部分则包括了一些用于显示和调整设备参数的机械和电子元件，例如显示屏、键盘和旋钮等等。
下面我们来分别介绍一下光栅式指示表检定仪的内部和外部结构。
内部结构光学元件是光栅式指示表检定仪的内部核心部分之一。
它主要包括了一些用于分裂和反射光线的反射镜和光栅条，以及一些用于检测光信号的光电二极管。
其中光栅条是最重要的部分，因为它是在光栅式指示表检定仪中起到最核心的作用。
电子电路和信号处理器是另一个很重要的部分。
电子电路主要用于对从光电二极管检测到的光信号进行放大和滤波，以保证所获得的电信号足够灵敏和分辨。
信号处理器则用于将电信号进行数字化处理，并将其转化为与物理量相应的数字信号。
外部结构外部结构部分主要包括了用于显示检测结果和设置参数的机械和电子元件。
这些元件通常包括了一个液晶屏或LED显示器，以及一些旋钮和按键等用于调整设备参数的控制面板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【关键字】指示第一章概述我公司生产的CT-M型光栅式指示表检定仪是光机电一体化的高科技产品。
它采用了当代最新的机械及电子技术，具有高精度﹑高效率﹑低成本、操作灵活﹑使用方便以及自动化程度高等特点，性能远远优于国内外同类产品。
光栅式指示表检定仪操作简单，功能齐全，独特美观的一体化外型设计，强构紧凑可靠，使用安全方便，更具完备的实用功能。
仪器有多种不同型号及附件可供选择，以满足各种特殊要求，如计算机接口、公英制转换、大量程表检定、数显表和钮簧表检定等。
该仪器紧跟国家计量检定规程，完全符合国家检定规程要求。
仪器采用最新软硬件技术，进行人性化设计，对操作者的实际操作情况加以仔细考虑，对于每一位刚接触本仪器的操作者来讲，只需三十分钟可学会，而且仪器操作界面良好，使用十分方便。
检定过程采用人工智能化的方法，操作者只需装好被检表，选定该表的类型和其它信息后就可开始检定，检定结束后自动显示结果和打印检定数据。
（CT-M型）第二章工作原理及基本构造2．1 工作原理CT-M型光栅式指示表检定仪采用了最新的光电及机械电子技术，位移标准采用光栅技术，具有高精度﹑高效率﹑操作灵活﹑使用方便等特点。
采用液晶显示及菜单设置，使检定方便快捷，操作方便。
仪器紧跟国家计量检定规程，并根据国家规程改动免费及时升级。
本检定仪检定符合国家计量检定规程：JJG34-2008（指示表），JJG35-2006（杠杆表），JJF1102-2003（内径表）和JJG379-2009（大量程百分表）等。
2．2 基本构造该仪器主要由光栅位移传感器、电子测控箱及微型打印机三大部分组成。
①光栅位移传感器：由光栅尺和电路处理板组成。
光栅位移传感器在位移发生变化时，产生的莫尔条纹经电路放大、采样、A/D转化为数字位移。
②电子测控箱：由微处理器和驱动装置组成，此系统把光栅传感器模块输出的信号接收后并人工控制位移的前进后退，并把标准位移等数据显示在LCD液晶上。
仪器电路关键部分全部采用集成元件，大大提高了系统的可靠性且抗干扰性能极佳。
微处理器采用单片机技术，检定管理软件由windows软件开发而成，它符合目前国内最新检定规程。
本仪器在软硬件上升级很方便，能更好适应国家检定规程的变更。
③微型打印机：进口针式打印头，采用普通打印纸，打印纸条可永久保存。
第三章产品特性及使用范围3．1 基本特性①精度高。
全程0～50mm范围内误差小于3.0um，回程误差小于0.5um，与国外同类产品相当。
②功能强。
可手动及自动数据采样两种方式可选，可打印各点误差数据及检定结果，检定时间可选择，有暂停、重检、补检功能，可检定各类非标表及英制表。
③操作简单。
显示界面直观大方，采用LCD液晶中文菜单显示检定结果及示值误差。
检定过程中可显示当前检定点及误差。
④标准新。
紧跟国家标准，贯彻执行最新的检定规程。
⑤体积小重量轻，使用携带方便。
3．2 使用范围CT-M型光栅式指示表检定仪是按我国现行国家检定规程JJG34-2008，JJG35-2006，JJF1102-2003及JJG379-2009等要求检定各类指示表、杠杆表、内径表、大量程表及英制表等。
被检表具体种类如下：①指示表类：0～10mm（指针式和数显式）②杠杆百分表：0～0 , 0～1mm （指针式和数显式）③内径百分表：（范围在以下）压缩量为：0～, 0～, 0～0～, 0～, 0～④杠杆千分表：0～0 , 0～0⑥内径千分表：0～0⑦大量程百分表：0～20mm，0～30mm，0～50mm （指针式和数显式）⑨英制表：0～0.4，0～0.5，0～1 ，0～1.5，0～2 inch⑩测微表及机械比较仪及钮簧表的检定厂家根据用户提出的对特殊表类的检定要求，另行设计夹具和软件，价格另定。
第四章使用说明4．1操作说明4．1．1 简述仪器是在半自动方式进行检定被检表。
检定软件完全按照国家计量检定规程，具体设计了多种指示表的检定程序，操作者只需安装好被表，然后输入被检表类型等几项信息即可开始检定。
在检定过程中，人工转动仪器旋钮推动被检表改变其位移，对准刻线后采样光栅示值，仪器把每个检定点的位移示值经保存计算，并显示检定结果，完成检定。
4．2仪器安装4．2．1 硬件安装①打开包装箱，首先对照随机装箱单，检查各部件是否完整。
②将仪器从箱内小心取出并平放于稳定工作台上，过程中要避免较强的振动。
③将各连接线连接好。
将随机电源的220V端口插在220V电源插座上。
把微型打印机插上仪器后面四蕊航空插座上。
④确认无误后，可打开仪器电源。
4．2．2 仪器接口及操作面板仪器接口：仪器后侧接口面板。
包括：AC220V电源插口、四蕊微型打印机接口、电源开关及9针RS232接口。
仪器面板：4．3 检定方法4．3．1 开机将仪器和电源、打印机连接好后，打开电源，仪器进入工作状态。
打印机红绿指示灯都亮。
转动手轮，光栅示值应该变动。
以上现象为仪器正作正常状态。
4．3．2 功能设置按“设置”键进入功能设置（具体操作方法见功能设置），完成设置后按“取消”键返回主屏显示。
4．3．3 选表及内容设置按数字键进行被检表的类型选择和内容设置（开机默认为：0-3mm指示表，具体操作方法见表类选择及设置），完成设置后按“取消”键返回主屏显示。
指针对零：将所需检定的指示表装夹完成，转动手轮使指示表指针按顺时针对到“0”位。
示值清零：按“清零”键后，光栅示值清“0”。
开始检定：按“采样”键开始检定。
本仪器分自动采样检定和手动采样检定，其过程分别如下：（1）自动采样检定过程：若在设置中将“采样方式”中设置为“自动”，则仪器在按下“采样”键时，将按菜单中的“采样间隔”设置的时间如2秒，首先进行“0”点采样，此后无需再按“采样”键，仪器将按设定的时间间隔自动进行逐点采样，每一点采样完成，发出“嘀”的一声提示。
当完成正行程最后一点采样时，仪器发出长“嘀”声提示后，开始回程点采样。
当回到“0”点时，仪器再次发出长“嘀”声提示，完成检定。
在自动采样中，每一点采样完成，发出“嘀”的提声音后，应及时转动手轮，使指示表指针正确的指到下一检定点，等待采样，否则，将出现检定点数据采样错误。
采样错误后，根据9项操作补检该点。
（2）手动采样检定过程：若在菜单中将“采样方式”设置为“手动”，则在按下“采样”键“嘀”的提示声时就对“0”点采样，然后应转动手轮，使指示表指针正确指向下一检定点（第1点），再按“采样”键进行采样，再转动手轮，再次使指示表指针正确指向下一点（第2点），再按下“采样”键进行采样，如此逐点下去，每按一次“采样”键，采样一个检定点。
当完成正行程最后一点采样时，仪器发出长“嘀”声提示后，按“采样”键开始回程点采样，当回到“0”点时，按“采样”键，仪器再次发出长“嘀”声提示，完成检定。
4．3．4 查看检定结果及打印完成检定后，仪器显示检定结果。
按“▲”或“▼”键翻屏，查看检定结果内容，按“打印”键打印检定结果，按“取消”键返回到主屏。
（微型打印机使用方法见后说明）4．3．5 重新检定指针回零并且光栅示值清零后，无须进行菜单和表类选择及内容设置,请重复以上步骤。
4．3．6 检定暂停自动采样检定过程中，当采样完当前点后，不转动手轮，仪器“嘀嘀”二声后自动停止采样，根据屏幕上方显示的检定点位置，依次如下操作：符号“—”键：每按一次，依次清除一个已检定点。
以便重新采样某个检定点。
“采样“键：继续该点采样。
按下之后，转动手轮继续下一点采样。
按“取消”键则退出本次检定。
4．3．7 数据保存说明本仪器仅对本次检定数据保存处理。
检定后请按需要及时打印检定结果和数据。
4．3．8 大量程百分表的检定大量程百分表是在不均匀间隔下检定的。
检定前可在“菜单”中设置采样方式为手动。
检定间隔如下：指针式： 0-1mm采样间隔0.2mm。
1-10mm采样间隔0.5mm，10-20mm采样间隔1mm，20-50mm采样间隔5mm。
数显式： 0-10mm采样间隔0.2mm。
10-50mm采样间隔2mm。
4．3．9 未完成检定时的重新开始在未完成检定时要重新开始检定，切记必须首先按“取消”键终止当次检定，然后进行以上步骤操作，否则出现采样错误。
4．3．10 检定过程的停止和重新开始在检定过程中，若出现操作错误或其它情况，按“取消”键即可终止当次检定。
重新开始按“采样”键即可；未完成检定，要重新开始检定必须按“取消”键终止当次检定后，按“采样”开始。
4．3．11 打印记录本机具有一次记录多次打印功能，并有打印选项功能。
分为表头、数据、表头及数据三方式打印。
打印过程中，仪器不能进行任何操作。
4．4 菜单设置4．4．1菜单内容说明“采样间隔”为整数秒，指在自动采样方式时，对两个检定点采样的间隔时间。
“采样方式”包括“自动”与“手动”。
“自动”是指检定中仪器按“采样间隔”中设置的时间间隔自动逐点采样，直到完成或按“取消”键停止采样。
“手动”是指只有在按下“采样/开始”键时才采样检定点，每按一次采样一点。
“超差提示”功能。
选择“是”则检定过程中有误差超差报警功能。
4．4．2菜单设置步骤在主屏显示时，按“设置”键即可查看及设置菜单内容，按“取消”键退出设置。
设置步骤如下：1．在主屏显示时，按“设置”键即进入菜单内容显示及设置。
此时光标闪烁，光标所指项为选中设置项。
按“▲”或“▼”键上下循环移动光标选择菜单项，按“确认”键，则选中项显示内容将被保存到记忆体中。
2．“采样间隔”可在光标位置输入数字，最大为9秒。
3．“采样方式”和“超差提示”只能按“选择”键进行选择“自动”或“手动”，每按一次转换一次。
4．设置完毕，按“取消”键退出菜单，完成菜单设置。
4．5 检定误差为使检定过程直观方便，仪器在检定过程中可显示检定点及误差值，其操作如下：显示格式：XX → X ： XX.X um从左向右共四部分，分别表示：1，XX：表示总检定点数；2，“→”代表正行程检定，“←”反行程检定；3，X：当前检定点；4，当前检定点误差值 XX.X um 或–XX.X um ；4．6检定结果检定结果按我国现行国家检定规程JJG34-2008，JJG35-2006，JJF1102-2003及JJG379-2009进行判定，不符合检定规程的检定过程，结果判定无效，仅供参考。
1．内径百分表设置：当选择内径百分表时，首先显示其类型。
“▲”或“▼”键选择被检表类型，选中后按“确认”键，进入并显示测量范围选择，同样按“▲”或“▼”键选择，选中后按“确认”进入并显示表类内容，即“编号”，“行程”，“间隔”，然后按上面2项操作即可.2．在设置过程中，按“取消”键，即可退出设置，当前显示的“编号”，“行程”，“间隔”，即为有效。
4．7 打印机设置微型打印机通电后，红、绿两指示灯灯都为亮状态。
