1.5厚自粘橡胶沥青防水卷材是SBS还是三元乙丙
1.5厚自粘橡胶沥青防水卷材是SBS还是三
元乙丙
【提问】1.5厚自粘橡胶沥青防水卷材是SBS还是三元乙丙？
【解答】属于SBS该类卷材为无胎基防水卷材，与自粘聚合物改性沥青聚酯胎防水卷材相比，自粘橡胶沥青防水卷材的具有较高的断裂延伸率，但拉力、粘结力（剪切性能）均低于自粘聚合物改性沥青聚酯胎防水卷材；具有一定的自愈性，能自行愈合较小的穿刺破损，所以可作为坡屋面挂瓦的专用防水卷材。
以上内容均根据实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
三元乙丙橡胶防水卷材
三元乙丙橡胶防水卷材1.定义由三元乙丙橡胶（乙烯、丙烯和少量双环戊二烯共聚合成的高分子聚合物）、硫化剂、促进剂等，经压延或挤出工艺制成的高分子卷材。
2.规格幅宽：1000㎜、1100㎜、1200㎜厚度：1.2㎜、1.5㎜、2.0㎜长度：20m3.相关标准3.1产品执行标准：GB 18173.1－2006《高分子防水材料第一部分片材》3.2（2）设计及施工规范：GB50108—2001《地下工程防水技术规范》GB50208—2002《地下防水工程质量验收规范》GB50345—2004《屋面工程技术规范》GB50207—2002《屋面工程质量验收规范》GB50300—2001《建筑工程施工质量验收统一标准》一、概述三元乙丙橡胶防水卷材是以三元乙丙橡胶为主体，掺入适当的化学助剂和一定量的填充材料，经过配料、密炼、混炼、过虑、挤出成型、硫化、检验、分卷、包装等工序加工制成的高弹性橡胶防水卷材。
二、特点耐老化性能好、耐酸碱、抗腐蚀，使用寿命可达35年。
拉伸性能好，延伸率大，能够较好适应基层伸缩或开裂变形的需要。
耐高低温性能好，低温可达－40℃，高温可达160℃，能在恶劣环境长期使用。
质量轻，减少屋顶负载。
配套系统产品：“雨晴”牌粘接剂、密封胶带。
适用于建筑屋面、地下室的防水施工。
三、施工要求基层处理防水基层要求坚固、平整、干净、干燥。
基层转角部位应做成圆弧或三角形，圆弧半径应大于20mm。
屋面的排水坡度、分割缝、排气孔等应按设计要求处理。
施工工法基层验收完毕，对建筑节点部位做加强层处理。
卷材铺贴施工时，根据工程具体情况，可采用满铺法、条铺法、点铺法、空铺法。
粘接剂推荐用量：满铺法：0.33kg/m2，点铺法：0.22kg/m2，条铺法：0.20kg/m2，空铺法：0.10 kg/m2，卷材搭接部位用量：0.10 kg/m2。
卷材与基层粘接时，在粘接部位均匀涂刷粘接剂，粘接剂表干后（略粘但不拉丝）进行粘合。
防水卷材种类规格
防水卷材种类规格防水卷材是一种常见的建筑材料，用于防止建筑物中的水渗漏和防止建筑物的结构受到水的损害。
根据不同的使用场景和要求，防水卷材可以分为多种类型，下面将逐一介绍。
一、沥青防水卷材沥青防水卷材是一种常见的防水卷材，主要由纤维材料和粘结剂组成，具有良好的防水性能和耐腐蚀性能。
沥青防水卷材可以分为两种类型：SBS和APP。
1. SBS沥青防水卷材SBS沥青防水卷材是由SBS弹性体改性沥青和纤维材料制成的，具有良好的弹性和抗裂性能，适用于各种建筑物的防水工程。
规格：- 厚度：3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm- 宽度：1m、1.2m、1.5m、2m- 长度：7.5m、10m、15m、20m、25m、30m2. APP沥青防水卷材APP沥青防水卷材是由APP（聚丙烯）改性沥青和纤维材料制成的，具有良好的耐高温性能和抗老化性能，适用于高温地区和阳光直射的建筑物。
规格：- 厚度：3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm- 宽度：1m、1.2m、1.5m、2m- 长度：7.5m、10m、15m、20m、25m、30m二、高分子防水卷材高分子防水卷材是一种以高分子材料为主要原料制成的防水卷材，具有较好的柔韧性和耐化学性能。
1. PVC防水卷材PVC防水卷材是以聚氯乙烯为主要原料制成的防水卷材，具有良好的耐水性和耐化学性能，适用于各种建筑物的防水工程。
规格：- 厚度：1.2mm、1.5mm、2mm、2.5mm、3mm- 宽度：1m、1.2m、1.5m、2m- 长度：20m、25m、30m2. TPO防水卷材TPO防水卷材是以聚丙烯为主要原料制成的防水卷材，具有优异的耐候性和耐热性能，适用于高温地区和阳光直射的建筑物。
规格：- 厚度：1.2mm、1.5mm、2mm、2.5mm、3mm- 宽度：1m、1.2m、1.5m、2m- 长度：20m、25m、30m三、复合防水卷材复合防水卷材是一种由多种防水材料复合而成的防水卷材，具有多种优异的性能，如防水、防渗、防腐蚀等。
防水材料技术标准
防⽔材料技术标准北京地铁⼗号线⼯程防⽔材料技术标准北京城建设计研究总院有限责任公司⼆零零四年七⽉⼀、塑料防⽔板塑料防⽔板产品执⾏国家标准《⾼分⼦防⽔材料第⼀部分⽚材》GB 18173.1—2000中均质⽚材的指标。
其技术要点有：1、矿⼭法区间采⽤厚度为1.5mm的EV A（⼄烯－醋酸⼄烯）和PVC（聚氯⼄稀）防⽔板，矿⼭法车站采⽤厚度为2.0mm厚的ECB（⼄烯－醋酸⼄烯改性沥青共混）或EV A塑料防⽔板，防⽔板的宽幅不得⼩于2m。
2、防⽔板要求采⽤⽆钉铺设双焊缝施⼯⼯艺进⾏施⼯。
3、在矿⼭法区间隧道、暗挖出⼊⼝通道、暗挖通风道、区间暗挖法施⼯的联络通道中设置分区防⽔注浆系统，暗挖车站主体结构仅设置注浆系统。
分区系统采取在结构施⼯缝和变形缝部位防⽔板表⾯焊接宽度不⼩于30cm的塑料外贴式⽌⽔带（其技术指标要求参照“⼗⼆中埋式可注浆⽌⽔带”）的⽅法实现，⽌⽔带环向间距为9m，纵向与隧道等长设置2道（通风道暂按纵向6道考虑），注浆系统采取在防⽔板内表⾯固定注浆管的⽅法实现，注浆管间距车站3m，区间4m。
4、防⽔板接缝采⽤双焊缝进⾏热熔焊接，焊接完毕后采⽤充⽓法对每条焊缝进⾏检测，充⽓压⼒为0.25MPa，5分钟内压⼒下降⼩于20%，否则应对漏⽓的焊缝进⾏全⾯的⼿⼯补焊；双焊缝部位的拉伸强度不得⼩于母材的强度（焊缝外断裂），⼿⼯焊缝的强度应满⾜表1中的规定。
5、塑料防⽔板的主要技术指标必须符合下表中的规定：⼆、膨润⼟防⽔毯膨润⼟防⽔毯主要应⽤在明挖法施⼯的地下车站和区间的侧墙和底板，均采⽤“外防内贴”法施⼯。
1、膨润⼟防⽔毯中钠基膨润⼟颗粒的净含量不⼩于5.5kg/m2。
2、阴、阳⾓部位设置附加防⽔层，宽度为50cm，变形缝和施⼯缝部位设置防⽔加强层，宽度为50cm。
3、所有预留搭接部位进⾏临时收⼝处理（⾦属压条），同时采⽤塑料薄膜（厚度不⼩于0.5mm）进⾏保护。
4、永久收⼝部位采⽤⾦属压条和膨润⼟密封膏进⾏封⼝处理，膨润⼟防⽔毯和其它种类防⽔层进⾏过渡时，采⽤膨润⼟密封膏和宽度为1m的膨润⼟防⽔毯加强层进⾏过渡处理。
工程技术知识：无胎自粘橡胶沥青防水卷材产品介绍

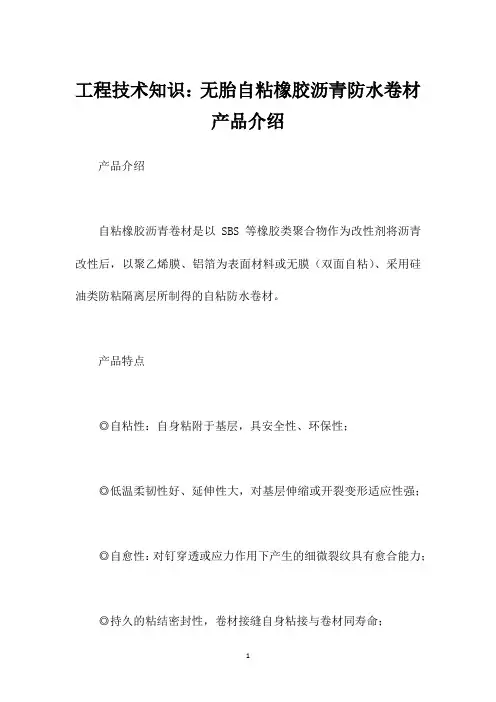

工程技术知识：无胎自粘橡胶沥青防水卷材
产品介绍
产品介绍
自粘橡胶沥青卷材是以SBS等橡胶类聚合物作为改性剂将沥青改性后，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘）、采用硅油类防粘隔离层所制得的自粘防水卷材。
产品特点
◎自粘性：自身粘附于基层，具安全性、环保性；
◎低温柔韧性好、延伸性大，对基层伸缩或开裂变形适应性强；
◎自愈性：对钉穿透或应力作用下产生的细微裂纹具有愈合能力；
◎持久的粘结密封性，卷材接缝自身粘接与卷材同寿命；
◎自粘橡胶沥青和HDPE（或铝箔）构成，具优异的耐水性。
应用范围
◎适用于建筑物屋面、地下、管道及易变形等防水工程；
◎上覆面为乙烯膜的自粘卷材适用于非外露的防水工程，尤其适用于不准动用明火的工程；
◎上覆面为铝箔的自粘卷材适用于外露的防水工程；
◎无膜双面的自粘卷材仅适用于辅助防水工程，也可用于两种不相容材料防水层交接处的粘接和密封。
自粘三元乙丙防水卷材
1、- 详细介绍 -一、用具有国际先进水平的冷喂料挤出连续硫化工艺装备，选用优质的三元乙丙橡胶的原辅材料，添加炭黑补强剂、纳米改性剂，增塑剂、硫化促进剂等加工助剂，经密炼、精炼、过滤、挤出成型、连续硫化、附胶处理、检验等工序，加工制成的高弹性合成高分子自粘型防水卷材。
二、标记、规格1、标记：JF12、幅度：1000mm3、厚度：1.2mm、1.5mm4、每卷面积：20㎡三、物理学性能四、适用范围适用于各种屋面、地下室、隧道等建筑物防水工程；民用与工业建筑的屋面及地下工程、贮水池政、桥梁、地铁、隧道、水坝等工程防水，尤其适用于耐久性、耐腐蚀性要求高和易变性的重点防水工程。
五、产品特点1、优异的抗老化性能、使用寿命可达50年。
2、极高的延伸率，拉伸强度比较高，热处理尺寸变化小。
3、耐植物根系穿透性好，可做成种植屋面防水层。
4、特殊的改性分子结构，有效的解决了目前国内外三元乙丙胶粘剂搭接存在的不足问题。
5、低温柔韧性好，适应环境温度变化性能好。
6、施工方便，搭接牢固可靠，无环境污染。
7、耐化学腐蚀，可应用于特种场合。
8、维修方便，成本低。
9、抗穿孔性好。
六、施工工艺1、基层处理：基面应坚固、干燥、干净（无尘土、无油污）凸起部分铲平，凹陷部分和裂缝应用聚合物水泥砂浆抹平。
2、涂刷基层处理剂：干燥后应保持表面清洁，如有污染变脏，应重新涂刷处理。
待干燥后及时铺粘卷材。
3、节点处理：对檐沟（天沟）、变形缝、泛水、落水口伸出屋面管道，屋面上人应按《屋面工程技术规范》（GB50345-2004)的规定处理，应设加强层或附加层的部分均匀按规定设置。
自粘卷材铺1、水平面铺贴：先在基层上弹出一条基准线，然后由低到高铺贴。
层开卷材的同时，解开隔离纸。
间基准线铺贴，卷材搭接宽度≥50mm（满粘）、≥50mm（空铺、点粘、条粘）。
铺贴后应立即用橡胶压棍压实卷材。
2、垂直面铺贴：垂直面由低到高铺贴，边展开边揭开隔离纸。
搭接边宽度同上，铺贴后应立即用橡胶压棍压实卷材。
常用防水卷材型号及使用方法
常⽤防⽔卷材型号及使⽤⽅法常⽤防⽔卷材型号及使⽤⽅法1、分类主要分为两类：⾼聚物改性沥青防⽔卷材和⾼分⼦（⾼聚物）防⽔卷材。
⾼聚物改性沥青防⽔卷材分为：SBS （弹性体）改性沥青防⽔卷材（热熔）APP （塑性体）改性沥青防⽔卷材热熔）⾃粘橡胶改性沥青防⽔卷材（⽔泥砂浆黏贴，不需热熔）改性沥青聚⼄烯胎防⽔卷材改性沥青复合胎柔性防⽔路桥⽤改性沥青防⽔卷材等⾼分⼦（⾼聚物）防⽔卷材分为：三元⼄丙橡胶防⽔卷材氯化聚⼄烯防⽔卷材三元丁橡胶防⽔卷材聚氯⼄烯（PVC）防⽔卷材氯化聚⼄烯-橡胶共混防⽔卷材等3.1.1防⽔卷材品种：合成⾼分⼦防⽔卷材和⾼聚物改性沥青防⽔卷材物理特性⽐较:⾼聚物改性沥青防⽔卷材high polymer modifided bituminouswaterproof sheet :以合成⾼分⼦聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、⽚状或薄膜材料为覆⾯材料制成可卷曲的⽚状材料。
厚度⼀般为3mm 4mm 5mm以沥青基为主体。
材料分为：1、弹性体改性沥青防⽔卷材，执⾏GB18242-2008国家标准；2、塑性体改性沥青防⽔卷材，执⾏GB18243-2008国家标准；在该类材料的施⼯⼯艺上，普遍采⽤热熔法进⾏施⼯SBS和APP的区别：⼀、SBS改性沥青防⽔卷材（聚酯胎）：产品特点：采⽤聚酯毡（长丝聚酯⽆纺布）机械性能好，耐⽔性、耐腐蚀性能也很好；弹性和低温性能有明显改善，有效适⽤范围为（- 25~100 ）°C;耐疲劳性能优异。
使⽤范围：适⽤于⾼级和⾼层建筑物的屋⾯的单层铺设及复合使⽤，还可以⽤于地下室等防⽔防潮，更适合北⽅寒冷地区和结构易变性的建筑物的防⽔。
⼆、APP改性沥青防⽔卷材（聚酯胎）：产品特点：有良好的弹塑性、耐热性和耐紫外线⽼化性能；其软化点在150 C以上;温度使⽤范围—15 C~130 C；耐腐蚀性好，⾃燃点较⾼（265 C）；耐低温性能稍低于SBS防⽔卷材；热熔性很好，⾮常适合热熔施⼯。
防水新规普通屋面三道防水构造做法
防水新规普通屋面三道防水构造做法根据《建筑与市政工程防水通用规范》的规定，防水等级为一级的建筑屋面防水做法不应少于3道，其中卷材防水层不应少于1道。
一、屋面三道防水构造做法1（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或2.0mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）。
3、第三道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或1.5mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）或1.5mm厚纤维增强型湿铺防水卷材。
二、屋面三道防水构造做法2（适用于普通屋面）1、第一道防水：2.0mm厚非固化橡胶沥青防水涂料或2mm厚高强水性橡胶沥青防水涂料或2mm厚热熔型橡胶沥青防水涂料。
2、第二道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或1.5mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）。
3、第三道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类抗辐照膜）。
三、屋面三道防水构造做法3（适用于普通屋面）1、第一道防水：2.0mm厚非固化橡胶沥青防水涂料。
2、第二道防水：3.0mm厚SBS弹性体改性沥青防水卷材（PY类）。
3、第三道防水：3.0mm厚SBS弹性体改性沥青防水卷材（PY类）。
四、屋面三道防水构造做法4（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：1.5mm厚喷涂速凝橡胶沥青防水涂料。
3、第三道防水：1.5mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）。
五、屋面三道防水构造做法5（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：1.5mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）。
3、第三道防水：≥1.2mm厚PVC或TPO、HDPE或1.6mm热塑性橡胶自粘防水卷材。
CPE卷材及SBS改性沥青卷材优缺点
CPE卷材及雨虹SBS改性沥青卷材优缺点
CPE改性沥青卷材和SBS改性沥青卷材同属中高档防水材料，CPE防水卷材属合成高分子类，SBS改性沥青卷材属高聚物改性沥青类。
在性能及施工方法上存在以下优缺点：
1.施工方法不一致。
SBS卷材搭接为热施工，用于地下室时SBS可采用热熔满粘法，而CPE只能采用胶粘，而用胶粘在冬天5℃以下不能使用，胶在5℃以下会被冻结而失去粘结力，无法在保护墙上固定。
2.厚度不一样。
CPE厚度一般在1.5㎜厚，而SBS改性沥青卷材一般在4㎜左右，CPE卷材对基层要求很高，对有棱角的基层刺破卷材难以发现，而相对而言SBS卷材厚度相对较厚，卷材不易刺破。
CPE返修比较困难，一旦渗漏，则水在卷材下四处渗透，而SBS采用热熔满粘法施工则不存在这种问题。
3.细部处理难易不同，CPE卷材硬度较大，处理细部相对比较困难，而SBS卷材硬度相对较小且采用热熔法施工，局部处理按照规范进行施工相对比较容易，CPE卷材的粘接缝粘合情况检查起来比较困难，SBS卷材在热熔封边以溢出沥青条为宜，只要规范施工，不需要检查。
4.随意裁剪性不同。
CPE卷材因为是一边有焊接光面（约8㎝），不能从中间裁开，否则不能进行焊接，而SBS卷材则没有这样的要求可随意裁剪。
5.耐穿刺性能不同。
CPE卷材相对耐穿性能比较好，适用于做在种植屋面上使用。
6.与甲、乙双方配合难易程度不同，CPE卷材要求电焊交叉作业时比较高，CPE容易被焊碴烧穿，施工速度比较慢；而SBS卷材相对操作比较容易，受限比较小。
自粘与三元乙丙对比
三元乙丙橡胶卷材与自粘卷材类的比较三元乙丙橡胶(EPDM)卷材是目前建筑领域公认的性能最优异的防水材料，决定防水工程质量的关键就在于应用与之相配套的粘结和辅助材料，以及完整的防水构造和严格的施工工艺技术。
防水层主体材料—三元乙丙橡胶卷材具有良好的耐候性（-45℃）、耐臭氧及化学介质腐蚀的特性，物理化学性能优异，使用寿命长达30年以上。
三元乙丙（EPDM）橡胶防水卷材施工方法”适用于各类建筑屋面（包括：无保温层、外露和非外露）和地下防水工程；以及隧道、市政工程、水渠和水池等防水工程的施工。
卷材本身是以乙烯、丙烯和二烯烃三种单体共聚合成的三元乙丙橡胶为主体，掺入适量的添加剂，经多道工序加工制成。
由于三元乙丙橡胶分子结构主链上没有不饱和键，当它受到紫外线、臭氧、湿和热等作用时，主链不易断裂，所以其耐候性远远超过其他材料，成为目前最好的防水材料。
自粘聚合物改性沥青防水卷材是一种新型防水材料。
在我国与世界上也刚刚崛起。
该种卷材具有不透水性、低温柔度、抗变形性能及自愈性好等特点，而且易于施工、可以提高铺设速度，加快工程进度。
自粘卷材在我国的应用是从二十世纪九十年代初开始的。
当时进入我国市场的有美国W.R.GRACE生产的“必坚定（Bituthene）”，奥地利生产的“冷自粘耐候性防水沥青隔膜”，台湾生产的“必治水”等。
国外生产的自粘卷材一般是采用聚乙烯膜覆面的无胎防水卷材，其拉力与断裂延伸率均较高，如美国的“必坚定”，其拉力可达25MPa与30MPa，延伸率达300%以上。
而我国国内生产的自粘聚乙烯膜覆面无胎的防水卷材，由于国内生产的聚乙烯膜拉力低，因此在无胎自粘卷材标准中规定的拉力仅为130N/5cm，相差甚为悬殊。
所以，一些重要工程要求提供拉力高的自粘防水卷材，其途径有二：一是从国外进口高强度的聚乙烯膜生产无胎自粘卷材；二是采用胎体增强生产带胎体的自粘防水卷材。
目前，国内一些生产企业大多采用了后面这一条技术途径，生产自粘聚合物改性沥青聚酯胎防水卷材，拉力提高较大，而断裂延伸率相对减小，满足了一些防水工程的需要。
沥青防水卷材的原料
沥青防水卷材的原料
沥青防水卷材的主要原料是沥青SBS APAO 、油类（机油三线油等）、橡胶粉、再生丙烯、滑石粉等。
高分子类防水卷材主要原料就是一些烯烃类。
沥青防水卷材又可以分为，普通沥青，纸胎油毡，氧化沥青，氧化沥青油毡等防水卷材。
合成高分子卷材可以分为橡胶类，树脂类，自粘类的卷材他们分别有三元乙丙橡胶卷材(EPDM)，氯化聚乙烯橡塑共混卷材(CPE)，氯化聚乙烯卷材(CPE)，增强型氯化聚乙烯卷材(63)，热塑性聚烯烃(TPO)，聚氯乙烯卷材(PVC)防水卷材，聚乙烯丙纶卷材，EVA卷材。
防水卷材的防水主要材料是沥青和高分子组成的防水卷材高密度聚乙烯卷材(HDPE)，三元乙丙自粘卷材，EVA自粘卷材，HDPE防水卷材高分子预铺反粘卷材等。
