宝钢BSSF法处理的钢渣综合利用方向分析_杨刚
钢铁行业废弃物综合利用技术综述
品率和还原性 等指标要求 ， 并且 要从广度 和深 度人手 ， 开发废 弃
物在各个领域 的应用 ； 另一方 面 ， 要 加快钢铁行业弃 物处理 没施
２钢铁 行 业废 弃物 综合 利用 技术 综述
成装修材料等。
２ ． １ 钢渣 的综合利用技术 。钢渣是炼钢 的必然产物， 但因含有铁等 ３结 语 金属具有较 高的利 价值 。钢 渣的处 理］ － 艺分 为热泼 和热焖 两 我 国钢铁行业废弃物 的资源化处理整体水平还有待提高 ， 目 种， 热 泼技 术是通过翻渣 、 潘罐喷涂 、 打水 降温后 ， 使渣铁分 离 ； 热 前综合利用率在 ９ ７ ％左右 ， 在废弁物深度开发和高价值利 用方 面
金属化球 团直接人高炉冶炼等 。 并 含有少量锌 元素 ， 含锌较少 的高炉瓦斯灰直 接
用 于返烧 结 ， 含锌较 高的 瓦斯 灰为 了更有效 地利用 ， 先经特定 工 实现循 环经济 ， 落实可持续 发展 战略的有效 途径 ， 提高废 弃物 的 艺进行分 离 、 富集 ． 得 到含铁品位高 的铁 精矿 、 富含炭 的炭精粉 、 综合利』 ｝ ｉ 率， 可 以允分合理地 利用有 限的矿产资源 ， 变 废为宝 ， 促 煤 矸 石 等 。
２ ＿ ４ 废 旧耐火材料的综合利月 Ｊ 技术。钢包内衬为镁 、钙质 耐火 材 料， 可通过机械破碎装置 ， 将 钢包 砖破 碎后进行筛分分级处理 ， 将 ｌ Ｏ ｍｍ以下的通过风送加入 到脱 硫后的铁水液上面作 为保温剂 ， 将 １ ０ ｍｍ一 ３ ０ ａｍ之 间的通 过转炉散状料上料系统加 入转 炉作为 ｒ
不锈钢渣资源再生利用技术的研究
不锈钢渣资源再生利用技术的研究摘要：本文根据钢铁企业在不锈钢生产过程中所产生钢渣的特点，并对不锈钢渣的处理技术、处理方法和处理设备进行了深入的研究，为钢铁企业资源的循环利用奠定了基础。
关键词：不锈钢钢渣处理技术研究目前，世界上仅有几家公司具有有效率处置及合理废旧利用不锈钢渣的专利技术，但这些公司大都以合资或独资的方式在能保持其专利的同时，以获取经济收益；国内不锈钢渣大多使用人工配送大块渣钢、尾渣弃置堆场的滞后方法，大部分存有价金属镍、铬、铁撤离渣中，不能获得及时废旧利用，导致资源浪费。
处置倒运过程粉尘量小，对周边环境导致污染，同时由于钢渣处置不全盘，无法展开有效率利用和无害化处置。
这主要是因为不锈钢渣处置就是冶金行业和不锈钢生产厂的较为繁杂的工作，主要整体表现在：1）处理过程粉尘大，处理难度较大；2）渣中含cr6+有毒化合物；3）ni系金属渣钢不易回收；4）尾渣综合利用有一定难度。
1、不锈钢钢渣处置的必要性＋1）不锈钢渣中所含有害的cr6化合物，例如不展开妥善解决，可以轻微污染周围的土壤、河流及地下水源；2）不锈钢渣中所含用的铬、镍及铁等金属，存有必要对其展开废旧利用以降低生产成本；3）不锈钢尾渣就是一种有价值的资源，综合利用价值比较低，采用不合理可以导致资源浪费。
4）在钢渣处置中要贯彻落实环境治理三废、增加环境污染的原则，以满足用户国家有关环保法规的建议。
2、不锈钢及不锈钢渣的种类及成分不锈钢的主要种类存有：400系列不锈钢、300系列不锈钢和200系列不锈钢。
表中1：不锈钢代表钢号及其主要化学成分代表钢号jis304jis316jis409jis409l[c](%)≤0.08≤0.08≤0.08≤0.03[mn](%)[si](%)≤2.0≤2.0≤1.0≤1.0≤1.0≤1.0≤1.0≤1.0[s](%)≤0.03≤0.03≤0.03≤0.03[p](%)≤0.045≤0. 045≤0.03≤0.03[cr](%)18~2016~1810~12.510~12.5[ni](%)8~10.510~140.30.3[mo](%)[ cu](%)2~3不锈钢钢渣的种类存有：400系列铁素体钢渣、300系列奥氏体钢渣、200系列奥氏体钢渣、退磷炼钢钢渣和电炉钢渣等。
钢渣处理总结汇报

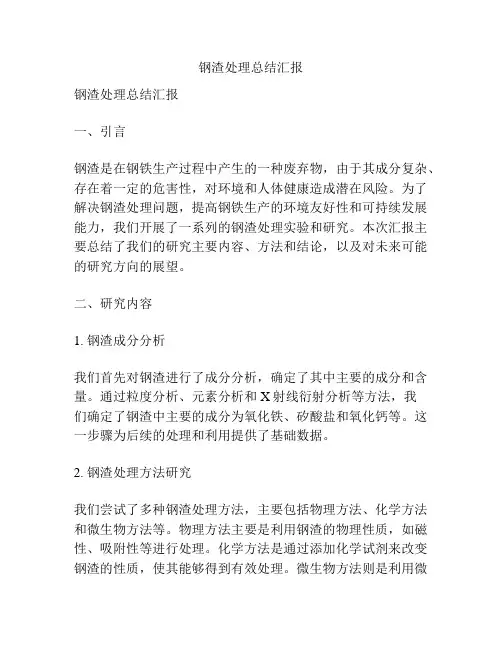

钢渣处理总结汇报钢渣处理总结汇报一、引言钢渣是在钢铁生产过程中产生的一种废弃物，由于其成分复杂、存在着一定的危害性，对环境和人体健康造成潜在风险。
为了解决钢渣处理问题，提高钢铁生产的环境友好性和可持续发展能力，我们开展了一系列的钢渣处理实验和研究。
本次汇报主要总结了我们的研究主要内容、方法和结论，以及对未来可能的研究方向的展望。
二、研究内容1. 钢渣成分分析我们首先对钢渣进行了成分分析，确定了其中主要的成分和含量。
通过粒度分析、元素分析和X射线衍射分析等方法，我们确定了钢渣中主要的成分为氧化铁、矽酸盐和氧化钙等。
这一步骤为后续的处理和利用提供了基础数据。
2. 钢渣处理方法研究我们尝试了多种钢渣处理方法，主要包括物理方法、化学方法和微生物方法等。
物理方法主要是利用钢渣的物理性质，如磁性、吸附性等进行处理。
化学方法是通过添加化学试剂来改变钢渣的性质，使其能够得到有效处理。
微生物方法则是利用微生物的降解能力，降解钢渣中的有害物质。
我们对比了不同方法的处理效果和经济可行性，并选择了最具潜力的几种方法进行深入研究。
3. 钢渣处理效果评估通过对处理后的钢渣进行物理性质测试、重金属含量分析和生态毒性评价等，我们评估了不同处理方法对钢渣的处理效果。
我们发现，物理方法主要能够改变钢渣的性质和形态，但对重金属的去除效果有限；化学方法能够较好地去除钢渣中的重金属，但会带来其他的环境问题；而微生物方法具有操作简单、环境友好等优点，但需要进一步优化其降解效率。
三、研究结论在本次研究中，我们通过对钢渣成分分析和处理方法研究，得出了以下结论：1. 物理方法和化学方法能够较好地改变钢渣的性质，但对重金属的去除效果有限。
2. 微生物方法具有较好的环境友好性，但其降解效率需要进一步提高。
3. 综合考虑处理效果和经济可行性，物理方法和化学方法可以作为钢渣处理的辅助手段，而微生物方法有望在未来成为主要的处理方法。
四、展望针对目前的研究结果，我们对未来钢渣处理的研究方向进行了归纳和展望：1. 进一步优化微生物方法。
钢渣处理技术及综合利用途径
钢渣处理技术及综合利用途径钢渣是工业生产过程中产生的一种重要副产物，它通常以各种物理和化学性质不可逆变的形式存在于环境中，饱受环境污染的威胁。
因此，如何有效处理和有效利用钢渣已成为当前重要的科学问题。
一般来说，钢渣的处理技术可以分为三类：冶金法、物理法和化学法。
冶金法是将冶金钢渣进行再加工，以制备钢材、硅钢和不锈钢等小件或尺寸的产品的一种技术。
这种方法的优点是能够实现钢渣的资源化利用，但也存在一些问题，其中污染问题是最为突出的，这种技术排放的大量有机物和重金属会对环境造成极大的危害。
物理法是指通过使用物理方法，如破碎、焙烧和电熔法等，使钢渣分解、消化、回收的一种技术，优点是在处理时不会污染环境，此外，它不仅可以回收钢渣中的有价值的材料，还可以将剩余的钢粉作为混凝土和涂料的良好原料。
化学法是以化学物质对原料进行处理，以改变其形态或组成，或者采用反应与吸附来回收有价值的成分，如提炼钢渣中的钒、金属元素等，从而获得可再利用的结果。
除了以上三类处理技术以外，人们还可以采取其他方式进行钢渣的利用，如真空脱渣及其他技术的结合、改性技术、钢渣混凝土技术等。
真空脱渣是将钢渣进行预混并在真空状态下加热分解，以提炼优质钢渣的一种方法。
这种方法可以提炼出高质量的钢渣，并将其用于制造汽车零部件和一般结构件等产品。
钢渣改性技术是利用化学聚合物等改性剂，将无机、粗糙、块状钢渣变成中等粒度钢渣，从而提高钢渣的利用率。
钢渣混凝土技术是一种将钢渣用作混凝土建筑材料的新型技术，它可以有效替代传统建筑材料，钢渣混凝土具有轻质、高强度、防水、防火、耐腐蚀等优点，可以大大降低建筑工程中的成本并有效保护环境。
综上所述，钢渣的处理技术有冶金法、物理法和化学法等，它们可以用于减少钢渣污染，实现资源化利用。
另外，人们还可以采取真空脱渣技术、改性技术以及钢渣混凝土技术等手段进行钢渣的利用，以提高钢渣的利用效率。
总之，钢渣处理技术及其综合利用可以有效解决环境污染问题，提高资源的利用效率，促进工业发展，具有重要的经济意义和社会意义。
钢渣资源综合利用及发展前景展望
钢渣资源综合利用及发展前景展望一、本文概述随着全球工业化的快速发展，钢铁产业作为国民经济的支柱产业，其生产过程中产生的钢渣废弃物也日益增多。
钢渣是炼钢过程中产生的固体废弃物，其成分复杂，含有大量的铁、钙、镁等可利用元素，但同时也存在重金属等有害物质。
因此，钢渣的综合利用不仅关乎资源的有效回收，也关乎环境保护和可持续发展。
本文旨在全面梳理钢渣资源综合利用的现状，分析其技术路径、经济效益及环境效益，并探讨钢渣资源未来的发展前景。
通过深入研究，我们期望为钢铁产业的绿色转型提供理论支持和实践指导，推动钢渣资源化利用技术的创新与应用，实现经济效益、社会效益和环境效益的和谐统一。
在接下来的章节中，我们将详细介绍钢渣的物理化学特性，分析钢渣的综合利用技术，包括钢渣在建筑材料、农业肥料、环境治理等领域的应用。
我们还将评估钢渣综合利用的经济效益和环境效益，以及面临的技术挑战和政策障碍。
我们将展望钢渣资源综合利用的未来发展趋势，提出针对性的政策建议和技术创新方向，以期为我国钢铁产业的绿色发展贡献力量。
二、钢渣的成分与特性钢渣是炼钢过程中产生的固体废弃物，主要由矿石、熔剂、氧化铁皮、杂质以及造渣材料在熔融状态下混合、冷却、凝固而成。
钢渣的化学成分复杂，主要包括钙、硅、铝、铁、镁、锰等元素，其中钙和硅的含量较高，这使得钢渣具有一定的利用价值。
钢渣的物理特性因其冷却方式和成分差异而有所不同。
钢渣的外观通常为深灰色或黑色的不规则块状，密度较大，硬度较高。
钢渣的内部结构疏松多孔，具有良好的吸水性和透水性，这使得钢渣在建筑材料领域具有一定的应用潜力。
钢渣还具有一些独特的化学特性。
由于钢渣中含有大量的碱性物质，如氧化钙、氧化镁等，这使得钢渣具有碱性激发剂的特性，可以与其他废弃物进行混合利用，制备出具有一定强度和耐久性的建筑材料。
钢渣中的铁元素也可以被回收利用，用于生产铁合金或其他铁制品。
钢渣的成分复杂且具有一定的利用价值。
通过深入研究和开发，我们可以充分利用钢渣的物理和化学特性，实现钢渣的资源化利用，同时减少环境污染和资源浪费。
2024年钢渣市场分析报告
2024年钢渣市场分析报告引言钢渣是在钢铁冶炼过程中产生的副产品，是一种重要的冶金废弃物。
随着钢铁行业的快速发展，钢渣的产量也在不断增加。
本报告旨在对钢渣市场进行深入分析，探讨钢渣的产量、用途和市场前景。
钢渣产量分析根据统计数据显示，全球钢铁产量近年来呈现稳步增长的趋势。
钢铁生产过程中，平均每吨钢产生约200-300公斤的钢渣。
因此，可以预计钢渣的产量也在不断增加。
钢渣用途分析1. 建筑材料钢渣可用作建筑材料，如混凝土掺合料、路基材料等。
由于钢渣的化学成分稳定，能够提高材料的强度和耐久性，因此广泛应用于建筑行业。
2. 水泥生产钢渣可以作为水泥生产中的主要原材料之一。
钢渣中的含铁氧化物可以提供合适的熔化温度和流动性，有助于水泥的烧结过程。
同时，钢渣中的硅酸盐成分也可以提高水泥的强度和稳定性。
3. 道路建设钢渣经过加工处理后可以作为道路建设中的填料材料。
钢渣具有较好的排水性和稳定性，可以有效提高道路的强度和耐久性。
此外，钢渣还可以作为路基材料，用于填埋或修复道路。
4. 农用肥料钢渣具有一定的营养成分，如氮、磷、钾等，可以作为农用肥料。
适量施用钢渣可以改善土壤结构，提高土壤肥力，促进农作物的生长。
钢渣市场前景分析目前，随着环保意识的提高和对可持续发展的要求，钢渣的综合利用逐渐受到重视。
同时，各个行业对于节能减排和资源循环利用的需求也在增加。
这为钢渣市场的发展提供了良好的机遇。
然而，当前钢渣市场还存在一些挑战。
首先，钢渣的处理和利用技术还需要进一步改进和优化，以提高利用率和降低成本。
其次，市场监管和规范化建设亟待完善，以保障钢渣市场的健康发展。
综上所述，钢渣作为一种重要的冶金废弃物，具有广泛的用途和市场前景。
在充分挖掘其潜在价值的同时，各方应加强合作，推动钢渣处理和利用技术的创新，推动钢渣市场的可持续发展。
结论本报告通过对钢渣市场的分析，指出了钢渣的产量、用途和市场前景。
钢渣在建筑材料、水泥生产、道路建设和农用肥料等领域具有广泛的应用前景。
宝钢钢渣技术
宝钢ＢＳＳＦ渣处理工艺技术的研究肖永力，刘茵，李永谦，陈华（宝钢研究院）摘要：BSSF渣处理技术是宝钢开发的一种新型钢渣处理工艺。
阐述了宝钢BSSF渣处理技术的工艺原理、工艺流程和技术特点。
通过对BSSF成品渣理化性能的分析，探讨了BSSF渣综合利用的多个领域和方向，指出了BSSF渣广阔的应用前景。
同时还探讨了BSSF技术的发展方向。
０背景技术钢渣是炼钢过程必然产生的副产品，约占钢产量的10％～15％。
针对转炉钢渣一千多摄氏度的高温和黏度波动大的特征，传统的渣处理工艺如热泼法、浅盘法、闷罐法等均采用开放式、静态缓冷、先冷却后破碎处理工艺。
由于工序多、流程长，时间长，占地面积大，开放式作业造成粉尘污染严重，严重滞后于炼钢工艺的发展，尤其是前两种工艺，长期堆放后再破碎磁选，尾渣综合利用能耗高。
宝山钢铁股份有限公司自1995年开始研发了BSSF钢渣处理技术，它是采用密闭式、动态急冷、热态破碎处理工艺，处理后的粒渣粒度均匀、稳定，可直接利用，突破了传统钢渣处理工艺技术的局限，引起国际钢铁界的强烈关注和兴趣，已先后在宝钢集团内部、马钢、南钢等国内大中型企业得到推广应用并输出到印度ＪＳＷ等钢厂。
１工艺原理和工艺流程及组成１．１BSSF渣处理技术工艺原理BSSF渣处理技术是将高温熔态钢渣在一个转动的特殊结构的容器即滚筒中进行处理，在多种工艺介质的共同冷却和机械力作用下，使高温钢渣被急速冷却和碎化，由于渣和钢的不同，所以渣与钢分别固化，实现渣与钢的剥离，然后被排出滚筒。
所形成的BSSF渣粒度小而均匀；成品渣中性能较稳定，渣钢分离效果好，可以直接进行磁选。
１．２工艺流程BSSF渣处理工艺流程图如图１所示，由炼钢车间出来的热态钢渣通过渣罐运至渣处理间，然后由行车将渣罐吊运并倾倒，使渣罐中的熔融钢渣流入BSSF装置中，部分高黏度熔渣则通过扒渣机从渣罐中扒出，并落入BSSF装置中；同时向筒体中通入冷却水。
熔渣在装置中被冷却、破碎，约几分钟后变成小于１００ｍｍ的固态粒渣由装置的排渣口排出，排出的粒渣落到链板输送机上，然后经磁选、分选。
宝钢集团炼钢厂钢渣利用项目建议
中国
济钢 ：已形成现代化的具有自主知识产权的钢渣处理工艺 技术对钢渣进行深加工，使钢渣的综合加工处理率达到 100％。钢渣处理基本实现了零排放。
宝钢：建立了渣的分类管理系统，实现了渣的多重利用。 处理或深加工后的渣已用于烧结材料、道路工程、水泥生 产、混凝土掺和料、地基回填和软土地基加固，并实现了 渣在新型建筑材料工程应用。
可选择的钢渣处理方法
钢渣处理方法 主要优点
主要缺陷
浅盘法
渣处理安全，渣中游离CaO低
投资大，设备维护量大
热闷法
水淬法 风淬法 滚筒粒化法 嘉恒粒化法
渣处理安全，投资较少
钢渣粒度细小，均匀，有利于钢 渣利用，环境温度低，出渣速度 快 处理安全，环境温度低，出渣速 度快 环境温度低，出渣速度快
环境温度低，出渣速度快，运行 成本低，钢渣粒度小，均匀
炼钢基本工艺
不锈钢线：原料（鱼雷罐铁水、废钢等） → 脱 磷 → 电 炉 → 120 吨 AOD 转 炉 → 120 吨 VOD精炼炉→连铸
碳钢线：原料（鱼雷罐铁水）→脱磷→转 炉炼钢→精炼→连铸（板宽950~1650）
炼钢工艺中产生的污染物及处理方式
污染性 质
废气
污染物
转炉煤 气
产生原因 氧化反应过程产生
谢 谢！
处理方式或设备
除尘后集中至煤气包，分别用于炼铁、 发电及民用（内部职工）
灰尘
粉尘
1转炉、电炉炼钢中产生；2转炉 通过集尘-除尘设备 煤气除尘产物
固 液 废 炉渣 弃物
废水
其它
电磁
炼钢过程中重要副产品
间接水、活循环水（含氧化铁及 油污）
电弧炉高功率交变电流
专门通道收集后通过喷水、细化，将铁 粉分离利用，其它用于建筑材料及水泥 生产原料等 间接水：冷却后可直接循环使用；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Abstract :S teel slag trea tment by BSSF is o ne of the most impor tant steel slag treatment technologies in Bao stee l, w hich has safety , enviro nment pro tection , and high efficiency.T his ar ticle ana ly ses mainly the ba sic perfo rmance o f Bao steel stee l slag , and puts forw ard the r esea rch tre nd o f the comprehensive utilizatio n o f this sor t of slag. Keywords:BSSF ;steel slag ;co mprehensive utilizatio n;analyze
Industrial Construction V ol .40 , Suppleme nt , 2010
2 滚筒钢渣基本性能对比分析 根据炼钢渣罐中液态钢渣的流动性的不同 , 目
前宝钢滚筒钢渣可以分为三种 :流动性最好的称为 A 类滚筒渣(每年约 10 万 t)、流动性一般的称为 B 类滚筒渣(每年约 10 万 t)、流动性最差的称为 C 类 滚筒渣(每年约 40 万 t)。 2.1 化学成分对比分析
(上接第 836 页) 钢渣耐磨硬化剂用集料 、耐磨砂浆骨料 、冶金用渣罐 格栅制品等领域 , 具有强度高 、耐磨性好 、经济等优 点 , 综合利用前景较好 。 3.3 C 类滚筒渣
C 类滚筒渣的稳定性最差 , 不适合直接作为建 筑骨料使用 , 但将其磨细到一定细度(45 um 筛余量 ≤2 %)后可以作为水泥和混凝土掺合料使用 , 提前 消却其不稳定因素 , 实践表明 , 钢渣粉掺合料具有降 低生产成本 、提高水泥和混凝土耐久性 、抗折强度 、 耐磨性等明显优势 , 同时 C 类滚筒渣还可以在钢渣 除锈型砂 、返生产用冶金辅料 、冶金用渣罐格栅制品 等方向开展综合利用研究 。
第一作者 :杨刚 , 男 , 1980 年出生 , 硕士 。 E - m ail :yanggang00 @163 .com 收稿日期 :2010 - 03 - 25
工业建筑 2010 年第 40 卷增刊 835
钢渣种类 A 类滚筒渣 B 类滚筒渣 C 类滚筒渣
S iO 2 9.28 8.64 8.26
滚筒钢渣化学成分对比见表 1 。 数据表明 , 三种滚筒 钢渣中 , A 类 滚筒钢 渣 fCaO 含量最低 , 其次为 B 类滚筒钢渣 , 最后为 C 类 滚筒钢渣 , 说明三者的稳定性趋势依次降低 , 三种滚 筒钢渣中均含有较高的铁氧化物和钙氧化物 。 2.2 基本性能对比分析 滚筒钢渣基本性能对比见表 2 。滚筒钢渣各项 常规指标结果表明可以作为建筑集料尤其适合需要 高强度 、高耐磨的特种混凝土和胶砂的特种集料 。
P 2O 5 0.99 1.66 1.64
% f-CaO
0 3.74 5.88
表 2 滚筒钢渣基本性能对比
指标 粉化率 % 磨耗值 % 放射性指数 碱度 压碎值
A 类滚筒渣 0.8
14
0.1
3.4
9
B 类滚筒渣 0.9
15
0.1
3.8
8.5
C 类滚筒渣 1.1
14
0.1
3.7
8
备注
路用指标 普通石子
mm 0 2
1.5
安定性 (试饼法)
合格 合格 合格
安定性 (压蒸法)
合格 合格 不合格
从测试结果来看 , 滚筒钢渣中安定性最好的是
A 类滚筒渣 , 其次为 B 类滚筒渣 , 最后为 C 类滚筒 渣 。C 类滚筒渣由于其稳定性不好 , 未经陈化处理 不适合作为建筑集料使用 。 2.4 微观结构对比分析
应用 。 每年 10 万吨的产生量将非常紧俏 , 这部分钢 渣的综合利用重点放在附加值的提高以及特性挖掘 方面 。 3.2 B 类滚筒渣
B 类滚筒渣稳定性一般 , 硬度良好 , 经过合理陈 化后可以在稳定性要求不太高的场合使用 , 比如说 可以作为透水混凝土及透水砖的骨料 、水泥用生料 、
(下转第 772 页)
Engineered Cemen ti tiou s Composit e Li ke Slabs and Conventi onal St eel Expansion Joint s[ C] .A SCE , 2005 . [ 5] Vi ct or C Li .Bendable Composi tes D uct ile Concret e f or St ructu res[ J] .st ruct u re m agazine , 2006 . [ 6] V i ct or C Li , Lepech M , Li Fi nal M .Report on Fi eld D em onst ra-
0 前 言 滚筒法钢渣处理工艺是宝钢从俄罗斯引进 、消
化 、吸收的钢渣处理新技术 , 目前已完全具备工业化 处理 、加工的能力 。 滚筒工艺是通过将高温熔渣倒 入旋转的滚筒内 , 通过喷淋和球的碰撞同时完成急 速冷却与破碎 , 在较小能量碰撞下能将钢渣破碎成 较小颗粒 , 实现了对钢渣的安全 、环保 、高效处理 。 该处理工艺所产生的钢渣具有安定性好 、硬度高和 耐磨等优良特性 。
滚筒钢渣微观结构对比见图 1 。 A 类滚筒渣显微组织为铁素体 +珠光体 +贝氏 体及夹杂物和疏松形成的空隙等 。B 类滚筒渣显微 组织为铁 素体 +珠光 体 +α固 溶体 上布 有 β 相 、 F eA l3 及夹杂物和疏松形成的空隙等 。 C 类滚筒渣 显微组织为铁素体 +珠光体 +网状渗碳体及夹杂物 和疏松形成的空隙等 。 从图中可以看出 , 各种滚筒 钢渣微观结构方面都存在一定的疏松空隙和杂质 , A 类滚筒渣的微观结构呈颗粒状 , 而 C 类滚筒渣主 体结构呈块状 , 在抗压碎方面具 有一定的优势 。 B 类渣的结构说明其紧密程度介于 A 类滚筒渣和 C 类滚筒渣之间 。
a -A 类滚筒渣 ;b -B 类滚筒渣 ;c-C 类滚筒渣 图 1 滚筒钢渣微观结构对比
3 滚筒钢渣的综合利用方向分析 针对滚 筒钢渣的基本理化性能 , 遵循“ 扬长避
短 、化短为长”原则 , 从几个方面开展综合利用工作 。 3.1 A 类滚筒渣
由于 A 类 滚筒渣 f-CaO 含量极 低 , 安定性 最 好 , 非常适合稳定性要求较高的新型建材用骨料 、钢 渣混凝土及其制品 、沥青混凝土用钢渣矿粉等领域
关键词 :BSSF ;钢渣 ;综合利用 ;分析
ANALYSIS OF TREND OF COMPREHENSIVE UTILIZATION OF STEEL SLAG TREATED BY BSSF METHOD IN BAOSTEEL
Yang G ang 1 Jiang Xing hao 1 Z hang Jian2 Jin Qiang2 (1.Scho ol of Infor mation Security Enginee ring , Sha ng hai Jiaoto ng U niver sity , Shang hai 200030, China ;
参考文献
[ 1] Roku go K , Ku nieda M , Lim S C .Pat ching Repai r wi th ECC on Cracked Concret e Su rf ace[ C] Proc.CO N M A T 5 , A ug ., 2005 .
[ 2] V ict or C Li , Wang S huxin .M icros tru ct ure V ariabili ty and M acroscopic Composi te Properti es of H igh Perf ormance Fi ber Reinf orced Cem ent it ious Comp osi tes [ J] .Probabili sti c Engineeri ng M echani cs , 2006(21):201 - 206 .
Fe2O 3 11.4 15.05 10.46
表 1 滚筒钢渣化学成分对比
A l 2O 3 1.91 1.48 1.46
C aO 31.7 40.81
42
MgO 7.11 7.59 10.72
F eO 29.26 17.78 18.92
M Fe 1.02 1.55 8.98
S 0.099 0.058 0.052
83 6
4 结 语 ECC 这种性能独特的水泥基复合材料已经被
人们重视并开始在各类工程中应用 , 目前在加固领 域等特种工程中应用较多 。具有应变-硬化特性的 ECC 材料是一种性能全新的具有重大技术突破的 材料 , 随着技术的进步 , 材料成本的逐步降低 , ECC 必将在各类工程中得到大量的应用 。
tion of D urab le Li nk S lab s f or Joint less Bridge D eck s Based on St rai n-H ardenin g Cemen ti tious Com posi t es [ C] .T he A dvanced
Civi l Engineerin g M aterial Research Lab orat ory D epart ment of Civi l and En vi ronmen tal En gi neering U ni versi ty of M ichigan , Ann Arbor , M I 48109 - 2125 , U S A .
