冷热源设计方案的比较知识分享
某医院工程空调冷热源方案比较
某医院工程空调冷热源方案比较我们得明确，医院作为一个公共场所，其空调冷热源系统的选择至关重要。
既要考虑到病人的舒适度，也要兼顾到医院运营的成本。
那么，我们就来比较一下常见的几种方案。
一、冷水机组+热泵机组这种方案在目前市场上应用较为广泛。
冷水机组负责提供空调制冷，热泵机组则负责提供空调制热。
两者相互独立，互不干扰。
优点是系统稳定，制冷制热效果良好。
但缺点也显而易见，那就是初期投资较大，且运行成本较高。
想象一下，在炎炎夏日，冷水机组全力工作，为医院提供凉爽的环境；而到了寒冷的冬天，热泵机组则开始发挥作用，为医院带来温暖。
这种方案虽然成熟，但成本确实让人有些犹豫。
二、水源热泵系统水源热泵系统利用地下水源或地表水源作为冷热源，具有节能、环保的特点。
这种方案适用于水源丰富的地区。
优点是运行成本低，且可以有效利用可再生能源。
但缺点是水源条件受限，且初期投资较高。
想象一下，医院建在一个水源充足的地区，水源热泵系统充分利用这些资源，为医院提供冷热源。
这种方案既环保又节能，但水源条件限制了它的普及。
三、溴化锂吸收式冷水机组溴化锂吸收式冷水机组是一种以溴化锂溶液为工质的空调制冷设备。
它利用热源驱动，实现制冷效果。
优点是运行成本低，且对环境友好。
但缺点是制冷效率较低，且初期投资较高。
想象一下，医院采用溴化锂吸收式冷水机组，运行过程中几乎无声，为病人提供了一个安静的修养环境。
但这种方案的制冷效率让人有些担忧。
四、多联机系统多联机系统是一种分布式空调系统，具有灵活、高效的特点。
它通过一台室外机连接多台室内机，实现制冷制热。
优点是安装方便，且可以根据需求调整室内机数量。
但缺点是运行成本较高，且制冷制热效果受室外环境影响较大。
想象一下，医院采用多联机系统，室内机可以根据科室需求灵活安装，为病人提供舒适的就医环境。
但运行成本和室外环境因素让人有些纠结。
经过一番比较，我认为水源热泵系统是最适合医院工程空调冷热源的方案。
它既节能环保，又能有效降低运行成本。
中央空调系统冷热源方案的选择探索
中央空调系统冷热源方案的选择探索中央空调系统在商业和工业领域中扮演着重要的角色，它能够为大型建筑提供高效的冷热源，为室内空气进行调节。
在中央空调系统中，冷热源的选择是非常关键的，它直接影响到系统的能效、运行成本和环境影响。
本文将围绕中央空调系统冷热源方案的选择展开探讨，探究不同方案在实际应用中的优缺点，为相关行业提供冷热源选择的参考。
一、传统冷热源方案1.1 电力作为冷热源传统的中央空调系统使用电力作为冷热源是非常常见的选择。
电力作为冷热源的优势在于使用方便、成本相对较低，并且能够灵活控制室内温度。
但相对而言，电力作为冷热源也存在诸多不足，首先是能源利用不高，电力系统研究表明电能只有30%～40%转换为制冷或制热能，其次在发电、输配电、转换等环节都存在一定的能量损耗。
电力发电对环境的影响也不可忽视，大量使用电力作为冷热源将增加综合能耗和环境负荷。
1.2 水源热泵系统水源热泵系统利用地下水或地表水进行热能交换，实现制冷或制热功能。
相比传统电力作为冷热源，水源热泵系统具有能量利用效率高、环境友好等优点。
而且水源热泵系统还可以实现冬暖夏凉、节能环保的目标，是一种比较理想的冷热源选择。
水源热泵系统也存在着一些缺点，比如在使用过程中需要考虑地下水位和水质等因素，而且系统的投资成本相对较高，需要额外考虑建设和运维成本。
1.3 地源热泵系统地源热泵系统利用地下土壤或岩石中的热能进行制冷或制热，是一种环保、高效的冷热源方案。
地源热泵系统在工作过程中没有排放废气或废水，对环境没有负面影响。
而且地热资源是相对稳定的，对于大型建筑的中央空调系统来说具有很好的稳定性。
但地源热泵系统也存在着一些不足，比如耗能较高、建设周期长、需要占用一定的土地资源等问题。
地下温度的变化也会影响系统的性能，需要综合考虑地埋管的设计和散热方式。
二、综合分析与新思路2.1 综合能源利用传统的中央空调系统冷热源选择通常考虑单一能源的利用，如电力、水源或地源。
冷热源空调设计方案
冷热源空调设计方案
设计一个冷热源空调系统需要考虑以下几个方面：
1. 确定冷热源：冷热源可以是空气、水或蒸汽等。
根据系统的要求
和可用资源，选择相应的冷热源。
2. 确定制冷量和供热量：根据空调系统的使用场景和需求，确定需
要提供的制冷量和供热量。
制冷量和供热量的计算可以根据空调的
功率需求或者空调房间的面积来进行。
3. 设计制冷系统：制冷系统一般包括压缩机、冷凝器、蒸发器和节
流阀等组件。
根据制冷量需求和使用环境的条件，选择适合的制冷
设备并进行合理布置。
4. 设计供热系统：供热系统一般包括加热器、传热器和水泵等组件。
根据供热量需求和使用环境的条件，选择适合的供热设备并进行合
理布置。
5. 设计空调系统：空调系统包括送风和排风系统。
根据空调的使用
场景和需求，设计合适的风机、风道和排风系统，确保空气能够流
动和循环。
6. 控制系统设计：制冷、供热和空调系统需要一个可靠的控制系统来实现自动控制和调节。
根据系统的需求，设计相应的控制器和传感器，并考虑安全性和能效性能。
需要注意的是，在设计方案时，还需要考虑系统的能效性能、维护和运行成本、安全性等因素，以确保设计的冷热源空调系统能够满足使用需求并具有良好的性能和可靠性。
冷热源设计方案的比较
一、项目概况金沙江大酒楼规划总建筑面积约11279.16平方米，总用地面积为2295.8平方米；宾馆总建筑面积为5484.4平方米。
主楼高43.8米。
二、论证依据《采暖通风与空气调节设计规范》GB50019－2003《高层民用建筑设计防火规范》GB50045-95（2001年版）《建筑设计防火规范》GBJ16-87全国民用建筑工程设计技术措施》-《暖通空调·动力》分册三、项目冷热负荷预估冷热源系统需要提供的冷热负荷如下：夏季冷负荷：745kW冬季供暖通风热负荷：335kW根据项目使用功能的划分，商铺的冷热负荷主要发生在白天营业时间，夜间不需要；酒店客房的冷热负荷全天都有；办公室的冷热负荷也主要发生在白天上班时间。
因此在确定冷热源方式时，不光要考虑到冷热源的负荷大小，还必须考虑到冷热源的使用搭配和调节，以便为今后的经济运行创造条件。
四、方案的确定冷热源设计方案一直是需要供冷、供热空调设计的首要难题，根据中国当前各城市供电、供热、供气的不同情况，空调冷热源及设备的选择可以有多种方案组合，如何选定合理的冷热源组合方案，达到技术经济最优化，是比较困难的。
一般说来，选择冷热源方案所要考虑的主要因素一般有以下几点：从技术方面考虑，主要是设备运行的可靠性，技术先进性，节能性，结构紧凑性，安装操作维修方便性，噪声振动性、环保性等。
从经济方面考虑，在选择空调冷热源设备时，需要对设备的初投资和运行费用进行综合分析。
下面提供四种方案进行论证：方案一：电制冷机组+电热水机组。
方案二：燃气三用直燃机，提供冷冻水、暖通用热水和生活热水方案三：地下水水源热泵冷热水机组，提供冷冻水、暖通用热水和生活热水方案四：电制冷机组+市政热网方案一：电制冷机组+电热水机组近些年来电力供应越来越充裕，电气设备得到广泛的运用，电力机组也在空调领域运用得越来越广泛。
电制冷机组供应冷冻水，电热水机组供应热水和生活热水，可以充分满足各方面的使用要求。
空调冷热源方案比较
空调冷热源方案优缺点比较随着我国改革开放的迅速发展，空调技术日新月异，尤其是市场经济促使空调设备得到了空前的发展，各种新技术、新设备层出不穷。
具体到空调冷热源系统，各种型式的电制冷机组、溴化锂吸收式机组、热泵机组、蓄冷设备等，品种繁多，各有特色。
为了配合党校项目及房地产开发项目的空调设计，选择具有节能、环保的空调冷热源系统，同时保证空调的运行可靠性，工程三部相关人员在近三个月的时间里走访考察了多家使用单位，有利用地源热泵空调系统的宁波市鄞州区合作银行大楼、宁波市鄞州区国税大楼以及PARKER上海产业基地办公楼等，有利用冰蓄冷空调系统的杭州华庭云溪度假酒店以及拱墅区行政中心等。
通过考察，对常用冷热源方式的优缺点进行了总结分析，简述如下：1．水冷压缩式冷水机组在民用建筑空调中，压缩式制冷是目前应用比较广泛的一种制冷方式。
从压缩机的结构来看，大型压缩式制冷机大致可分为螺杆压缩式和离心压缩式两大类。
螺杆式冷水机组是一种回转容积式制冷压缩式机组。
虽然螺杆式冷水机组已有多年的发展和应用历史，但作为民用建筑空调中的应用则是近十年才逐渐有所发展的。
目前运行的螺杆式冷水机组中，大部分为双螺杆式，其使用已有相当长的一段时间。
离心式冷水机组是目前大、中型民用建筑空调系统中使用最广泛的一种机组，目前常见机组所采用的冷媒是R22、R123、R134a（环保冷媒）。
离心机组相对于其它压缩式冷水机组有制冷量大、制冷系数高、运行平稳、噪声低，维修及运行管理都较为方便的优点，缺点是随着负荷变化的冷量调节不是很灵活。
2. VRV空调系统VRV空调系统是中央空调的主要机型之一，具有系统简单、结构紧凑、节能、舒适等优点，各房间独立调节、运行，能满足不同房间不同空调负荷的要求。
VRV空调系统的工作原理与普通蒸汽压缩式制冷系统相同，由压缩机、冷凝器、节流机构和蒸发器组成。
与普通蒸汽压缩式制冷装置不同的是，热泵型(包括热回收型)VRV空调系统室内、室外侧换热器都具有冷凝器和蒸发器的双重功能。
冷热源工程设计方案
冷热源工程设计方案1.前言在工业生产和生活中，对制冷和供热的需求越来越大。
为了满足这些需求，冷热源工程得到了广泛的发展和应用。
冷热源工程主要包括制冷机组、供热锅炉、热泵和风能、太阳能等新能源的利用。
本文将从技术和经济两方面对冷热源工程设计方案进行详细的分析和阐述。
2.技术方案设计2.1 制冷机组在现代工业生产中，制冷机组是一种重要的冷热源设备。
其工作原理是通过压缩机将低压制冷剂蒸汽压缩成高压蒸汽，然后通过冷凝器冷却成高压液体，再通过膨胀阀减压成低温低压液体，然后通过蒸发器吸热蒸发成低温低压蒸汽，完成制冷循环。
目前，常见的制冷机组有螺杆式制冷机组、离心式制冷机组和活塞式制冷机组等。
在选择制冷机组时，需要考虑到制冷机组的制冷量、能效比、噪音、安全性以及维护保养等方面。
同时，还需要结合实际的工程需求进行综合考虑，选择适合的制冷机组。
2.2 供热锅炉供热锅炉是一种常见的供热设备，其工作原理是利用燃料燃烧产生的热能将水加热成蒸汽或热水，再通过管道输送到各个使用点，完成供热循环。
在选择供热锅炉时，需要考虑到燃料种类、燃烧效率、安全性、维护保养等方面。
同时，还需要结合实际的工程需求进行综合考虑，选择适合的供热锅炉。
2.3 热泵热泵是一种新型的冷热源设备，其工作原理是通过循环工质对流体进行换热，将低温热量提升成高温热量，从而实现热量的利用。
热泵广泛应用于工业生产、生活供暖等领域，具有节能、环保、效益高的特点。
在选择热泵时，需要考虑到热泵的换热效率、运行成本、维护保养等方面。
同时，还需要结合实际的工程需求进行综合考虑，选择适合的热泵。
2.4 新能源利用除了传统的制冷机组、供热锅炉和热泵，新能源利用也是冷热源工程设计中的重要内容。
风能、太阳能等新能源具有丰富的资源量和清洁的特点，对于解决能源短缺和环境污染问题具有重要意义。
在冷热源工程设计中，借助新能源进行冷热源供应是一个重要的发展方向。
同时，需要考虑到新能源利用的技术成熟度、成本和环境影响等方面，结合实际的工程需求进行综合考虑。
空调冷热源的方案选择对比
空调冷热源的方案选择一、影响空调冷热源方案决策的因素很多，要选择一个最优的设计方案，我们需要综合考虑各种因素的影响。
一般情况下，选择冷热源方案时应考虑以下因素：1.初投资。
不同冷热源方案的初投资有较大差别，在选择方案时应进行仔细的分析比较。
2.运行费用。
其中包括运行能耗，运行管理费，设备维修费等。
空调运行能耗在建筑能耗中占有很大比例，空调运行过程中的管理人员工资、设备故障维修费等都是应该在冷热源选择时考虑的因素。
3.环境影响。
为了解决环境污染问题，保护环境已经成为我国的一项基本国策。
4.运行的可靠性、安全性、操作维护的方便程度、使用寿命。
5.机房面积，燃煤锅炉房要求的储煤、渣面积，储油条件等。
6.增容费。
各城市根据其发展情况以及地理位置，对不同能源设定不同的增容费，而且数量一般也是比较大，因此也是项重要的考虑因素。
二、冷热源的选择依据不仅包括系统自身的要求，而且还涉及工程所在地区的能源结构、价格、政策导向、环境保护、城市规划、建筑物用途、规模、冷热负荷、初投资、运行费用以及消防、安全和维护管理等许多问题。
因此，这是一个技术、经济的综合比较过程，必须按安全性、可靠性、经济性、先进性、适用性的原则进行综合技术经济比较来确定。
在进行冷热源选择论证时，应遵循一些基本原则。
1.热源应优先采用城市、区域供热或工厂余热。
高度集中的热源能效高，便于管理，有利于环保。
2.热源设备的选用应按照国家能源政策并符合环保、消防、安全技术规定，大中城市宜选用燃气、燃油锅炉，乡镇可选用燃煤锅炉。
3.若当地供电紧张，有热电站供热或有足够的冬季供暖锅炉，特别是有废热、余热可利用时，应优先选用溴化锂吸收式冷水机组作为冷源。
4.当地供电紧张，且有燃气供应，尤其是在实行分季计价而价格比较低廉的地区，可选用燃气锅炉、直燃型溴化锂吸收式冷（热）水机组作为冷热源。
直燃型溴化锂吸收式冷（热）水机组与溴化锂吸收式冷水机组相比，具有热效率高，燃料消耗少，安全性好，可直接供冷或供热，初投资、运行费和占地面积少等优点，因此在同等条件下特别是夏季有廉价天然气可利用时，应优先选用直燃型溴化锂吸收式冷（热）水机组。
冷热源方案对比分析
各空调方案对比分析方案一方案二地源热泵（地埋管）+蓄热电锅炉+冷水机组直接使用电能，对本区域没有环境影响，但是总能耗大，尤其电锅炉属于不环保的采暖方式。
对于电锅炉采暖系统，不属于环保洁净形式，不提倡亦不反对方案三地源热泵（地埋管）+风冷螺杆系统方案四地源热泵（地埋管）+风冷模块系统属于空气源热泵的范畴，置于屋面，噪音相较风冷螺杆稍小，有部分热岛效应方案五地源热泵（地埋管）+（多联机或风冷模块分或风冷螺杆）分三个区域分别供冷供暖地源热泵（地埋管）环境影响使用打井埋管的方式，合理的配合xx使用对环境没有太多影响地源热泵作为浅层地热能应用的一种形式，国家出台相关政策鼓励与扶持地源热泵的发展，大力推进其规模化应用。
风冷螺杆系统属于空气源热泵的范畴，置于屋面，有一定的噪音，有部分热岛效应同左政策导向属于能耗比相对经济的采暖供冷形式属于能耗比相对经济的采暖供冷形式属于能耗比相对经济的采暖供冷形式占地设备房需占一定空间，或者地蓄热设备用地面积比较大，分下室，或者独立设备房，必须固体和水两种，水蓄热可考虑有足够的面积用于打井和埋消防水池联合应用（政策有待管16-22m2/每xx，本项目约需考察）要15000 m2，约900口井地埋管换热器使用寿命为50蓄热电锅炉使用寿命在20年年，地源热泵机组理论上有20以上，冷水机组使用寿命在10年的使用年限，一般实际使用到15年，实际使用寿命与维在10-15年左右，与后期的维护保养有关护有关初投资比单一地源热泵低，主要是减少了室外部分的初投资，冷水机组约140-200元/平米占用主楼或者裙楼屋面一定面积，节省地下机房和屋面冷xx的面积屋面占用面积比风冷螺杆系统更大多联机或者风冷螺杆、风冷模块系统分别放置与主楼和裙楼屋面上使用寿命风冷螺杆机组实际使用年限约为8到10年，实际使用寿命与维护保养有关风冷模块机组实际使用年限约为8到10年，实际使用寿命与维护保养有关多联机使用寿命约为8到10年，实际使用寿命与维护保养有关初投资约为300～450元/m2风冷螺杆系统约180-230元/平米（包含末端系统）单机组80-120元/平米风冷模块系统约180-230元/平米（包含末端系统）单机组80-120元/平米多联机系统约260-350元/平米运行费用全年约30-36元/平米成熟技术，但施工周期长，地埋管换热器的施工需和主体同步进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

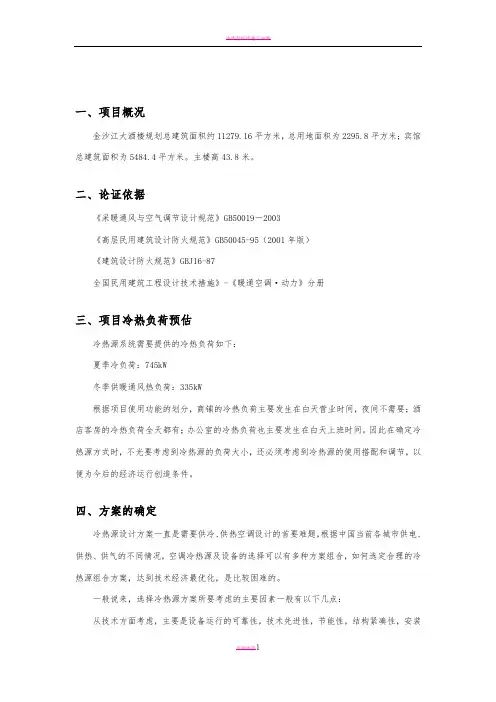

冷热源设计方案的比
较
一、项目概况
金沙江大酒楼规划总建筑面积约11279.16平方米，总用地面积为2295.8平方米；宾馆总建筑面积为5484.4平方米。
主楼高43.8米。
二、论证依据
《采暖通风与空气调节设计规范》GB50019－2003
《高层民用建筑设计防火规范》GB50045-95（2001年版）
《建筑设计防火规范》GBJ16-87
全国民用建筑工程设计技术措施》-《暖通空调·动力》分册
三、项目冷热负荷预估
冷热源系统需要提供的冷热负荷如下：
夏季冷负荷：745kW
冬季供暖通风热负荷：335kW
根据项目使用功能的划分，商铺的冷热负荷主要发生在白天营业时间，夜间不需要；酒店客房的冷热负荷全天都有；办公室的冷热负荷也主要发生在白天上班时间。
因此在确定冷热源方式时，不光要考虑到冷热源的负荷大小，还必须考虑到冷热源的使用搭配和调节，以便为今后的经济运行创造条件。
四、方案的确定
冷热源设计方案一直是需要供冷、供热空调设计的首要难题，根据中国当前各城市供电、供热、供气的不同情况，空调冷热源及设备的选择可以有多种方案组合，如何选定合理的冷热源组合方案，达到技术经济最优化，是比较困难的。
一般说来，选择冷热源方案所要考虑的主要因素一般有以下几点：
从技术方面考虑，主要是设备运行的可靠性，技术先进性，节能性，结构紧凑性，安装操作维修方便性，噪声振动性、环保性等。
从经济方面考虑，在选择空调冷热源设备时，需要对设备的初投资和运行费用进行综合分析。
下面提供四种方案进行论证：
方案一：电制冷机组+电热水机组。
方案二：燃气三用直燃机，提供冷冻水、暖通用热水和生活热水
方案三：地下水水源热泵冷热水机组，提供冷冻水、暖通用热水和生活热水方案四：电制冷机组+市政热网
方案一：电制冷机组+电热水机组近些年来电力供应越来越充裕，电气设备得到广泛的运用，电力机组也在空调领域运用得越来越广泛。
电制冷机组供应冷冻水，电热水机组供应热水和生活热水，可以充分满足各方面的使用要求。
电制冷机组的选用可根据使用情况大小搭配，选用螺杆式冷水机组。
考虑到工程所在地区（广州）冬季温度比较高，所以冬季选用电热水机组。
此方案设计使机房设计紧凑，系统简单。
方案二：燃气三用直燃机可以利用一种设备同时满足供冷、供暖和供生活热水的需求，可以节省机房面积，减少对电力的需求，污染物排放量也较小，比较适用于环保要求高、地价昂贵、电力增容费较高的场所。
前些年，由于供电紧缺直燃机非常流行，近些年来因为供电充裕、油价上涨直燃机的使用越来越少。
但是，本项目采用这种方案在技术和经济方面都存在一些问题。
直燃型溴化锂吸收式冷热水机组初始投资费用较大，设备的工艺要求极严，维护保养要求较高。
就其制冷供冷而言，与电动机组相比，溴化锂吸收式机组节电不节能；与离心式螺杆式制冷机相比，占地面积大，机房高度高，设备重量大；此外设备排热量大，冷却塔和冷却水系统容量大；维护和使用要求高，机组气密性要求很高，只有逸入少量空气就会破坏真空度，导致机组性能大幅下降，溴化锂水溶液对碳钢的腐蚀性较强，需要做好钢板防腐蚀处理和提高缓蚀剂性能。
从目前运行的类似系统的经验来看，直燃机系统的运行费用也要远远高于方案一。
方案三：地下水水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供暖空调系统。
地表土壤和水体不仅是一个巨大的太阳能集热器，而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散的相对的均衡。
这使得利用储存于其中的近乎无限的太阳能或地能成为可能。
所以说，水源热泵是清洁的利用可再生能源的一种技术。
它具有以下特点：
（1）高效节能，减少占地
能源利润率为传统方式的3—4倍，投入1KW的电能可得到4—5KW以上的制冷或供热的能量。
据美国环保署EPA估计，设计安装良好的水源热泵，平均来说可以节约用户30～40％的供热制冷空调的运行费用。
（2）运行稳定可靠
水体的温度一年四季相对稳定，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。
不存在空气源热泵的冬季除霜等难题。
（3）环境效益显著
水源热泵机组的运行没有任何污染，可以建造在居民区内，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料废物的场地。
（4）一机多用，灵活安全
水源热泵系统可供暖、空调，还可供生活热水，一机多用，特别是对于同时有供热和供冷要求的建筑物，水源热泵有着明显的优点。
此外水源热泵系统不但可以省去锅炉房，冷却塔及附属的煤场、渣场所占用的宝贵面积，还没有储煤、调压、储油罐等卫生及安全隐患。
（5）自动化程度高，维护工作量小
水源热泵机组由于工况稳定，所以可以设计简单的系统，部件较少，机组运行简单可靠，维护费用低；自动控制程度高，无需专业人员操控。
可是地下水水源热泵系统在国内的应用不超过十年，相关设备的可靠性还有待时间检验。
其次，地下水水源热泵热水出水温度一般不超过60℃，加上管路输送损失，能否满足高标准的使用要求尚待商榷。
另外，根据本项目的负荷，本项目所需的供水井和回水井大概要3到6口井，考虑到广州地区的地价，跟水质情况。
因此，在本项目中采用本系统不是很适宜。
方案四：方案四与方案三的区别仅在于热源的不同。
采用市政热网供热运行费用较省，也免去了因为燃气锅炉和直然机房在地下室引起的种种消防和安全问题。
但是，由于本项目属于高档综合楼，供暖和生活热水供应时间不可能受市政热网的供热时间限制，因此在本项目中采用本方案不太现实。
综上所述，我认为电制冷机组+电热水机组的方案最适合本项目的具体情况。
五、设备选型。
