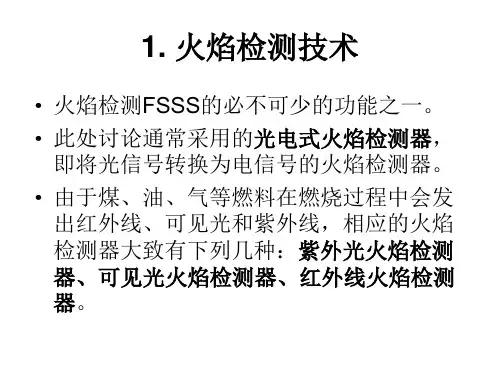

FSSS简介
燃油系统控制P214-P216
• 1.点火许可：MFT解除（吹扫完成），油温、油 压、汽压正常，油阀开，风量30%等。 • 2.暖炉油控制：控制跳闸（进油）阀、回油（循 环）阀，可手动打开，自动关闭。只要投油枪就 自动关闭再循环阀。 • 3.油层控制：接点火指令且许可，控制油角启停。 • 4.油角控制：接受层启停指令，控制枪或点火器 推进、（退出），点火、开关三用阀、吹扫、喷 油、点火效果监控处理等 • 5.油层状态监视：枪伸缩、点火器伸缩、三用阀 状态、油层启动和停止等。
强度检测与频率检测
• 由于燃烧火焰光有亮暗强度之分，不同燃 料火焰的闪烁频率不同，因此，强度检测 主要用于反映火焰的着或灭，频率检测主 要用于反映是何种燃料的火焰。这些检测 火焰着灭的强度、频率参数选择范围应根 据燃料种类在现场试验调试设定。
故障检测
• 当传输信号超出正常范围时进行故障报警。 故障报警时的强度和频率输出显示无效。
火焰检测判断过程
• 当然，火焰检测信号逻辑输出还应当与相关条件 综合逻辑判断，以决定逻辑动作。 • 如：本层无燃料进入炉膛时的“本层无火焰”的 信号是正确的，则要进行是否“丧失燃料”判断 处理； • 而当本层有燃料进入炉膛时的“本层无火焰”信 号，则要进行是否“熄火”判断处理。 • 若已有“燃料证实”信号存在，且各层都发出 “层无火焰”信号时，就会发出“全炉膛灭火” 信号，并引起MFT动作。
冷却风
• 为了保证探头工作可靠和工作寿命，冷却 风系统应当工作正常，使得光纤探头不超 温损伤，保持探头镜头清洁。
某锅炉燃烧器布置
• FSSS由BCS和FSS构成。除了炉膛安全保 护功能外，还具有燃烧器顺序控制功能。 • 由于不同的锅炉具有不同的燃烧器种类、 不同的燃烧器布置，不同的火检安装等。 • 因此，BCS应根据这些情况的具体要求实 现锅炉燃烧器的启动或停止顺序控制； • 以及在机组FCB、RB时对锅炉燃烧器控制。
火焰探测器安装使用说明书
（安装、使用产品前，请先阅读本手册）A710系列火焰探测器设计手册上海翼捷工业安防技术有限公司上海安誉智能科技有限公司2008.10一、工作原理1.火焰特征1.1火焰辐射特征火焰燃烧过程释放出紫外线、可见光、红外线，其中红外部分可分为近红外、中红外、远红外三部分。
阳光、电灯、发热物体等均有热辐射，其辐射光谱随物体不同而不同，辐射光谱可能包括紫外线、红外线、可见光等1.2光谱如上图所示，自然界中按不同范围的波长分为紫外部分和红外部分，燃烧物体对应其不同波长的光谱，发出不同程度的辐射。
1.3火焰闪烁特征火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征2.探测器工作原理2.1紫外火焰探测器2.1.1基本原理通过检测火焰辐射出的紫外线来识别火灾2.1.2紫外光谱0.18um-0.4um（180nm-400nm）太阳光中小于300nm的紫外线基本被大气层全部吸收，到达地球表面的紫外线都大于300nm2.1.3紫外探测的优缺点优点：反应速度快缺点：易受干扰2.1.4紫外火焰探测原理选用180nm-260nm的紫外传感器，对日光中的紫外线不敏感2.2双波段红外火焰探测器2.2.1基本原理通过检测火焰辐射出的红外线来识别火灾2.2.2红外光谱红外线按照波长分为近红外、中红外、远红外空气中的气体（如CO、CO2等）对特定波长的红外线具有强烈的吸收作用2.2.3双波段红外火焰探测原理选用两个波长的热释电红外传感器，来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量。
两个不同波长的传感器向结合，有效区分发热体而非火焰释放的红外线，避免误报警。
2.3三波段红外火焰探测器2.3.1基本原理通过检测火焰辐射出的红外线来识别火灾。
2.3.2红外光谱红外线按照波长分为近红外、中红外、远红外。
基于紫外光电二极管的火焰检测器
（ Ｃ ｉ ｔ ｙ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ， Ｄａ ｌ ｉ ａ ｎ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｄａ ｌ ｉ ａ ｎ １ １ ６ ６ ０ ０ ， Ｃ ｈ ｉ ｎ ａ ）
常用检测火焰 的方 法有 很多 … ， 如紫外 线检测 、 红 外线 检
＿ 窝
波长／ ｎ ｍ
测、 离子检测 、 图像法检测等 。当各种燃料燃烧 时 ， 火焰发 出大
量 的紫外线 ， 当火焰熄 灭时 ， 紫外 线立 即消失 。通 过检 测有 无 紫外线 ， 判断着火 和熄 火 的状 态 。 目前 ， 最 常用 的检测 紫外 线
２ ０ １ ３， 正
仪 表 技 术 与 传 感 器
Ｉ ｎ ｓ ｔ ｒ ｕ ｍｅ ｎ ｔ Ｔ ｅ ｃ ｈ ｎ ｉ ｑ ｕ ｅ ａ ｎ ｄ Ｓ ｅ ｎ ｓ ｏ ｒ
２ ０１ ３ Ｎｏ ． ２
第 ２期
基 于 紫外 光 电二 极 管 的火焰 检 测器
姜 绍君 ， 何英昊， 马 或
ｓ ｈ ｏ ｗ ｎ ｔ Ｏ ｂ ｅ ｐ ｒ ｅ ｃ ｉ ｓ ｅ ａ ｎ ｄ ｓ ｔ ａ ｂ ｌ ｅ ， ｉ ｓ ｓ ｕ ｉ ｔ ａ ｂ ｌ ｅ ｆ ｏ ｒ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｎ ｇ ｌ ｆ ａ ｍｅ ｉ ｎ ｉ ｎ ｄ ｕ ｓ ｔ ｉａ ｒ ｌ ｆ ｕ ｒ ｎ ａ ｃ ｅ ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｌ ｆ ｍ ｅ ａ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ； ｕ ｈ ｒ ａ ｖ ｉ ｏ ｌ ｅ ｔ ｐ ｈ ｏ ｔ ｏ ｄ ｉ ｏ ｄ ｅ ； ｓ ｉ ｇ ｎ ａ ｌ ｃ ｏ ｎ ｄ ｉ ｔ ｉ ｏ ｎ ｉ ｎ ｇ
紫外光火焰检测器
β1。 5.1.2.3 根据图四的三角关系计算出当 X=200mm，β=0°时水平距离最
小值 H2。 5.1.2.4 根据（H1，H2）范围和燃烧器实际位置确定水平距离 H0、β0，β 0 值越大越好，越不易偷窥其它燃烧器火焰。 5.1.3 火检探头的安装步骤：
5.1.3.1 在探测孔内预埋火检探头导管，导管内径应不小于ф42，导管
紫外光火焰检测器
使用说明书
安装、使用产品前，请阅读使用说明书
1、概述
JNHT-3 型火焰检测器是根据电力部有关标准和规范，总结和吸收国
内外同类产品的经验，采用 UV 探测技术设计制造的一种紫外光式炉膛火
焰检测装置。它采用了最新型的紫外感光元件，具有灵敏度高，操作方
便，性能可靠，寿命长等优点。它可长期连续地检测各种燃气锅炉的火
火焰检测器带有 4～20mA 强度输出，此输出在出厂时已调好，如需 校正，需旋下火焰处理器后部（带接线端子）的两个螺钉。见下图：
拆下螺钉后，从前面将电路板拉出，可以看到电路板上有一个电位 器。在探头前端完全无火的状态下，调整此电位器，将电流输出调至 4mA。 （顺时针调节增大，逆时针调节减小）。
6
6 故障分析及排除方法
内端应缩入锅炉内壁 100mm 左右，外端应伸出炉外保温层。
5.1.3.2 将专用法兰盘焊接在导管外端，然后将探头插入导管内，插入
深度以探头头部不超出导管内端为宜,再用专用法兰固定。
5.1.3.3 将冷却风管与探头联结起来。
5.2 处理器的安装
处理器应水平或垂直安装，用螺钉、螺母固定。
5.3 接线
处理器和探头间按照图五正确接线。
5
UV 管自激，逆时针缓慢调整，灵敏度减小，直至“着火”指示灯熄灭为 止。 5.6.3 精确调整 5.5.1、5.5.2 两项，直至检测器能正确检测目标火焰的 建立和熄灭。 5.6.4 若检测器未能正确检测目标火焰的建立和熄灭，调整回出厂预设 值后，再进行 5.5.1、5.5.2 两项，直至检测器能正确检测目标火焰的建 立和熄灭。 5.6.5 输出电流调节
紫外线火焰检测器探头原理
紫外线火焰检测器探头原理嘿，朋友们！今天咱来聊聊紫外线火焰检测器探头的原理。
你说这紫外线火焰检测器探头啊，就像是我们生活中的小侦探！它能敏锐地察觉到火焰的存在呢。
想象一下，在一个黑黑的空间里，有那么一点点小火苗，它都能一下子发现，是不是很神奇呀！其实呢，它的原理说起来也不难理解。
就好像我们人有眼睛能看到东西一样，这紫外线火焰检测器探头也有自己专门“看”火焰的本事。
它主要就是靠检测紫外线来工作的哟！火焰燃烧的时候会发出紫外线，这就相当于给了这个小侦探一个信号。
那它怎么知道这就是火焰发出的紫外线，而不是其他的紫外线呢？嘿嘿，这就有它的巧妙之处啦！它就像一个特别挑剔的小朋友，只对特定波长的紫外线感兴趣。
其他的紫外线它可不理会呢！是不是很有意思？而且啊，这个小侦探工作起来可认真啦！不管环境多复杂，它都能坚守自己的岗位，一心一意地检测火焰。
它也不会被其他干扰因素轻易骗到，就像一个坚定的卫士。
咱再想想，如果没有这个紫外线火焰检测器探头，那会怎么样呢？哎呀呀，那可不得了！一些危险的情况可能就发现不了，说不定会引发大问题呢！所以说它的存在真的太重要啦！你说它是不是很厉害？就这么一个小小的东西，却有着这么大的作用。
它在很多地方都发挥着关键作用呢，比如一些工业场合，还有消防领域等等。
它就像一个默默守护的英雄，虽然我们平时可能不太注意到它，但它却一直在为我们的安全保驾护航。
所以啊，我们可不要小瞧了这个紫外线火焰检测器探头。
它虽然看起来不显眼，但却是非常重要的呢！它就像我们生活中的许多小细节一样，平时可能不太引人注意，但一旦缺少了，就会发现有大问题。
朋友们，现在你们对紫外线火焰检测器探头的原理是不是有了更清楚的认识呀？是不是觉得它真的很了不起呢？我反正是这么觉得的！它真的是一个很棒的小发明，让我们的生活更加安全可靠。
希望大家以后也能多多了解这些有趣又实用的小科技，说不定会给我们带来更多的惊喜呢！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
β1。 5.1.2.3 根据图四的三角关系计算出当 X=200mm，β=0°时水平距离最
小值 H2。 5.1.2.4 根据（H1，H2）范围和燃烧器实际位置确定水平距离 H0、β0，β 0 值越大越好，越不易偷窥其它燃烧器火焰。 5.1.3 火检探头的安装步骤：
5.1.3.1 在探测孔内预埋火检探头导管，导管内径应不小于ф42，导管
内端应缩入锅炉内壁 100mm 左右，外端应伸出炉外保温层。
5.1.3.2 将专用法兰盘焊接在导管外端，然后将探头插入导管内，插入
深度以探头头部不超出导管内端为宜,再用专用法兰固定。
5.1.3.3 将冷却风管与探头联结起来。
பைடு நூலகம்
5.2 处理器的安装
处理器应水平或垂直安装，用螺钉、螺母固定。
5.3 接线
处理器和探头间按照图五正确接线。
4
火焰
探头
探头
处理器
图五 接线图 注意：电缆屏蔽层在处理器一端接地，探头端悬空。 探头端严禁雨淋、受潮，连接后应用绝缘密封胶灌封或用防水胶布 缠绕，否则有可能检测不到火焰。 5.4 通电 接线无误后，接通电源，此时处理器绿色“电源”指示灯亮。 5.5 自检 按住“自检”按钮，红色“着火”指示灯 0.5～1S 后应亮；“自检” 按钮复位后，“着火”指示灯 3S 左右后应熄灭（此为出厂预设值即 R215 处于灵敏度最大位置，阻值为 0Ω；R209 灵敏度居中，阻值为 250KΩ）。 此时检测器处于正常工作状态。 5.6 调试 5.6.1 目标火焰建立时，此时“着火”指示灯应亮。若“着火”指示灯 不亮，则需调整处理器内电路板上 10 圈精密电位器 R209，顺时针缓慢 调整，灵敏度增大，直至“着火”指示灯亮为止。 5.6.2 目标火焰熄灭时，“着火”指示灯应随之熄灭。若“着火”指示 灯不熄灭，则需调整处理器内电路板上 10 圈精密电位器 R215，以消除
火焰检测器带有 4～20mA 强度输出，此输出在出厂时已调好，如需 校正，需旋下火焰处理器后部（带接线端子）的两个螺钉。见下图：
拆下螺钉后，从前面将电路板拉出，可以看到电路板上有一个电位 器。在探头前端完全无火的状态下，调整此电位器，将电流输出调至 4mA。 （顺时针调节增大，逆时针调节减小）。
6
6 故障分析及排除方法
紫外光火焰检测器
使用说明书
安装、使用产品前，请阅读使用说明书
1、概述
JNHT-3 型火焰检测器是根据电力部有关标准和规范，总结和吸收国
内外同类产品的经验，采用 UV 探测技术设计制造的一种紫外光式炉膛火
焰检测装置。它采用了最新型的紫外感光元件，具有灵敏度高，操作方
便，性能可靠，寿命长等优点。它可长期连续地检测各种燃气锅炉的火
焰，是多种燃气锅炉安全监控系统必不可少的检测设备。
2 主要技术参数
主要技术参数见表一。
表一
峰值响应波长 着火
响应时间 熄火
λ0= 300 nm ≤1s 1～5 s（可调）
检测对象
燃气火焰
开关量 方 式 两组常开/常闭触点
输 出 容 量 AC220V，1A ，50Hz
工作方式
长期连续
探头 环境温度
处理器
≤80℃（风冷） ≤50℃
环境湿度
≤85% RH
探头冷却方式
风冷：探头冷却风量≥ 24 m3/h，风温≤50℃， 探头冷却风入口与炉膛压差≥ 2000 pa
供电电源
AC220V±10%，50Hz
功耗
≤10 W
检测距离
200～6000 mm
3、结构及工作原理
JNHT-3 型火焰检测器由处理器和探头两部分组成。处理器与探头间
2
见图三。
5 安装和调试 5.1 探头的安装 5.1.1 探头安装位置的要求： 5.1.1.1 视野要合适。 A 探头视角内应尽可能充满目标火焰； B 探头视角范围内的目标火焰应比较稳定，改变风量及调节燃烧时不致 造成目标火焰脱离视角范围； C 任何在视角范围内妨碍检测的物体，如：炉墙、水管、筋板等都应作 修改，但所有修改应尽可能减小对风量的影响； D 视角应不与其它火焰相交叉。 5.1.1.2 便于安装、维护。 5.1.1.3 应安装在炉壁不易结焦处。 5.1.1.4 应安装在目标火焰的上部或侧面。 5.1.2 确定探头安装的位置与角度： 5.1.2.1 几个重要参数介绍如图四所示： A 喷射扩散角度α：
（套）。如欲单独订货，还要写明是处理器还是探头。
7
由两芯双绞屏蔽电缆连接。
1
JNHT-3 型火焰检测器的探头尾部的 UV 光敏管前装有石英防尘镜片，
火焰发出的光信号传至探头尾部 UV 光敏管上，由 UV 光敏管完成光电转
换。探头与处理器间信号传输采取电流传输方式，以提高抗干扰能力，
并通过两芯屏蔽电缆传至处理器。
处理器将由探头传来的信号通过匹配电路、施密特触发器、单稳态
触发电路进行处理后，进行有无火焰判别，并给出相应指示及输出。检
测器工作原理框图如图一。
自检
灯指
电路
示
匹
单
火 紫外
配
焰 探测器
电
路
施密特
稳
触发器
电
路
图一：工作原理框图
4 外形安装尺寸
4.1 处理器的外形尺寸：80mm×160mm×250mm
开孔尺寸：76mm×152mm
驱动 电路
开关量 输出
图二 处理器外形尺寸 4.2 探头的外形安装尺寸：
经验值α=35°～50°；
3
B 火检视野最小位置 X： 探头β
经验值：X=200mm～350mm；
H
γ
C 火检探头安装的角度β；
α
喷燃器
D 火检探头距燃烧器的水
平距离 H：
X
最大值 H1=1.5m～2.0m。
图四
5.1.2.2 根据图四的三角关系计算出当 X=200mm，H=2.0m 时角度最大值
1. 探头与处理器间连接有误 1. 重新连接正确
火焰建立时， 2. 探头前端结焦或石英镜片 2. 清理积碳或积灰
检测不出火焰
积灰
3. 更换 UV 管组件
3. UV 管组件损坏
火焰未建立时， IC202 或 IC203 损坏
误报火焰
更 换 IC202 或 IC203
七 订货须知： 本装置每套包括一个处理器和一个探头，订货时须写明型号、数量
5
UV 管自激，逆时针缓慢调整，灵敏度减小，直至“着火”指示灯熄灭为 止。 5.6.3 精确调整 5.5.1、5.5.2 两项，直至检测器能正确检测目标火焰的 建立和熄灭。 5.6.4 若检测器未能正确检测目标火焰的建立和熄灭，调整回出厂预设 值后，再进行 5.5.1、5.5.2 两项，直至检测器能正确检测目标火焰的建 立和熄灭。 5.6.5 输出电流调节
见表二。
表二
故障现象
原因分析
排除方法
1. 电源未接通
1. 接通电源
电源指示灯不亮 2. 保险损坏
2. 更换保险
3. 指示灯损坏
3. 更换指示灯
1. 指示灯损坏
1. 更换指示灯
按住自检按钮， 2. IC202 或 IC203 损坏
2. 更 换 IC202 或
着火灯不亮
3. 自检按钮损坏
IC203
3. 更换自检按钮
