防止焊接变形的措施(2021新版)
安全管理之防止焊接变形的措施
安全管理之防止焊接变形的措施焊接变形是指焊接过程中由于温度和变形力的作用，导致工件的形状和尺寸发生变化。
焊接变形的产生会导致工件质量不合格，甚至无法使用，严重影响企业生产效益。
因此，在进行焊接过程中，必须采取一定的措施来预防和减少焊接变形。
本文将介绍几种常见的防止焊接变形的措施。
1. 优化工件结构焊接变形的产生与工件结构密切相关，因此，通过优化工件结构可以有效防止焊接变形。
具体措施包括：•合理设计焊缝形式和数量，减少焊接长度和面积。
•在工件的底部或周围设置支撑件，使工件能够保持稳定的姿态。
•调整板料的厚度和减小工件截面形状不对称性。
2. 控制焊接热量焊接热量是导致焊接变形的主要原因之一。
因此，通过控制焊接热量也可以有效防止焊接变形。
具体措施包括：•采用适当的焊接电流和电压，控制焊接热输入。
•采用节能焊接方法，如激光焊接、电子束焊接等，控制焊接热输入。
•焊接过程中及时进行水冷或风冷，控制焊接温度。
3. 采用局部预热与后续热处理局部预热和后续热处理是一种广泛应用的防止焊接变形方法。
具体措施包括：•在焊接前，对焊接部位进行局部预热，使材料的热膨胀趋势一致，减小焊接变形。
•在焊接后进行恒温回火或退火处理，稳定焊接组织结构，消除焊接变形。
4. 针对特殊焊接材料采取相应措施有些特殊材料在焊接过程中的物理化学性质和热膨胀系数等与大部分金属材料不同，容易引起焊接变形。
因此，针对不同材料，需要采取相应的焊接防变形措施。
具体措施包括：•对于不同材料，采用合适的焊接方法和参数，如钨极氩弧焊、气保焊等。
•在焊接过程中采用压力来限制变形，如透平焊、插板焊等。
5. 加强焊接人员的技能培训焊接人员是焊接过程中的关键环节，他们的技能水平和操作技巧直接影响焊接质量和防止焊接变形的效果。
因此，加强焊接人员的技能培训是防上述问题的关键措施。
具体措施包括：•合理安排技能培训的时间和内容，让焊接人员了解防止焊接变形的重要性和必要性。
•培训焊接人员掌握各种焊接方法和技能，增强其对焊接变形的识别和处理能力。
如何控制钢板焊接角变形的方法
如何控制钢板焊接角变形的方法
1. 选择合适的焊接工艺：根据钢板的材质、厚度和设计要求，选择适当的焊接工艺，如TIG焊接、MIG焊接、电弧焊接等。
2. 使用预热和后热处理：在焊接前对钢板进行适当的预热可以减少焊接时的热应力，降低变形的概率。
焊接后进行后热处理，逐渐降低钢板温度，使其冷却均匀，有助于减少焊接后的变形。
3. 控制焊接顺序和焊接层数：合理控制焊接的顺序和层数，尽量使焊接残余应力均匀分布，减小钢板的变形。
4. 使用焊接夹具：焊接夹具可以固定和支撑钢板，在焊接过程中稳定工件的形状，减少变形的可能性。
5. 使用预拉力：通过在焊接之前施加适当的预拉力，可以在焊接过程中减小变形的程度。
6. 选择合适的焊接参数：根据钢板的材质和厚度，调整焊接电流、电压、速度等参数，以实现最佳焊接质量和减小变形。
需要注意的是，钢板焊接角的变形是正常的现象，完全消除变形是很困难的。
以上方法可以帮助减小变形的程度，但根据具体情况可能需要综合应用多种方法才能得到满意的效果。
消除焊接变形的方法
焊接变形是焊接过程中常见的问题，它可能对焊接结构的形状、尺寸、精度和稳定性产生不利影响。
为了消除焊接变形，可以采取以下几种方法：
反变形法：在焊接前或焊接过程中，人为地使焊件产生与焊接变形相反的变形，以抵消焊接变形。
这种方法需要在焊接前或焊接过程中精确计算和控制反变形量，才能达到预期的效果。
刚性固定法：将焊件固定在具有足够刚性的夹具或支撑物上，以防止焊接变形。
这种方法适用于小型、简单的焊件，但对于大型、复杂的焊件，由于刚性固定可能会产生较大的应力，因此需要采取其他措施来消除应力。
锤击法：在焊接过程中，使用锤击或振动焊件的方法来消除焊接变形。
这种方法需要在焊接过程中精确控制锤击或振动的力度和频率，以避免对焊件造成过大的损伤。
加热法：在焊接前或焊接过程中，对焊件进行局部或整体加热，以消除焊接变形。
这种方法需要在加热过程中精确控制加热的温度和范围，以避免对焊件造成过大的损伤。
机械校正法：在焊接后，使用机械工具对焊件进行校正，以消除焊接变形。
这种方法需要在机械校正过程中精确控制校正的力度和方向，以避免对焊件造成过大的损伤。
化学校正法：在焊接后，使用化学剂对焊件进行校正，以消除焊接变形。
这种方法需要在化学校正过程中精确控制化学剂的种类、浓度和作用时间，以避免对焊件造成过大的损伤。
以上是消除焊接变形的几种常见方法，可以根据不同的焊接情况选择合适的方法。
无论采用哪种方法，都需要在焊接过程中严格控制工艺参数，以避免产生过大的焊接变形。
预防焊接变形的措施
焊接变形是焊接过程中常见的问题，它会影响焊接件的尺寸精度和外观质量。
以下是一些预防焊接变形的措施：
1. 预留反变形量：在设计焊接结构时，可以根据焊接变形的趋势和大小，预留一定的反变形量。
这样在焊接过程中，即使产生了变形，也可以通过预留的反变形量来抵消，从而达到防止或减少焊接变形的目的。
2. 选择合适的焊接顺序：焊接顺序对焊接变形的影响很大。
一般来说，应先焊短焊缝，后焊长焊缝；先焊薄板，后焊厚板；先焊中心，后焊边缘。
3. 采用合理的焊接方法：不同的焊接方法对焊接变形的影响也不同。
例如，电弧焊的变形较小，而气焊和氩弧焊的变形较大。
因此，在选择焊接方法时，应尽量选择变形小的方法。
4. 控制焊接参数：焊接参数（如电流、电压、焊接速度等）对焊接变形的影响也很大。
一般来说，应选择较小的焊接电流和较快的焊接速度，以减少焊接热输入，从而减小焊接变形。
5. 采用预热和后热处理：预热可以减小焊接热输入，从而减小焊接变形；后热处理可以通过改变焊缝和母材的金相组织，来减小焊接变形。
6. 采用工装夹具：通过使用工装夹具，可以固定焊接件的位置和形状，防止焊接过程中的位移和变形。
7. 采用多点对称焊接：通过在焊接件的多个位置同时进行焊接，可以分散焊接应力，从而减小焊接变形。
以上就是预防焊接变形的一些措施，希望对你有所帮助。
减少焊接接应力和焊接变形的措施
减少焊接接应力和焊接变形的措施1.选择适当的焊接参数：根据材料的种类和厚度选择合适的焊接电流、电压和焊接速度等参数，以降低焊接接应力和变形的风险。
同时，选择低温软化点的金属填充材料，如铜等，可以降低焊接接应力。
2.采用适当的焊接序列：通过改变焊接顺序，可以降低焊接过程中的接应力和变形。
在多次焊接时，从最中心的部位开始焊接，逐渐向两边延伸。
这样可以避免焊接热量集中在一个地方，减少局部热变形。
3.采用预热和后热处理：预热可以提高焊接材料的可塑性，改善焊接接头的焊接性能。
一般情况下，预热温度为焊接材料的临界温度的50%-70%。
预热后的焊接接头，在焊接完成后应进行后热处理，即将焊接接头加热至临界温度以下保温一段时间，然后缓慢冷却，以进一步消除焊接接头内应力。
4.使用焊接夹具：焊接夹具可以固定工件，减少焊接过程中的变形。
夹具应设计合理，以便保证焊接接头位置准确，但对于自由热变形而言，应当尽量减少夹具的使用。
5.控制焊接热输入量：合理控制焊接过程中的热输入量，以确保焊接接头不过热。
可以采用间歇焊接的方法，在焊接过程中适时停止加热，让工件冷却一段时间以减少热输入。
6.采用适当的接头形状：通过改变焊缝的形状，可以减少焊接过程中的接应力。
一般情况下，V型焊缝和锂阳角焊缝对于减少焊接变形效果较好。
7.选择适当的焊接方式：对于大型工件，可以采用多层焊接或间断焊接的方式进行，以减少焊接材料的热量。
对于特殊形状的工件，可以选择其他焊接方法，如电阻焊、激光焊等。
8.控制冷却速度：焊接完成后，要注意控制冷却速度，避免过快的冷却。
可以采用包裹式焊接，焊接完毕后用保温材料将焊接接头包裹起来，使其缓慢冷却，以减少残余应力。

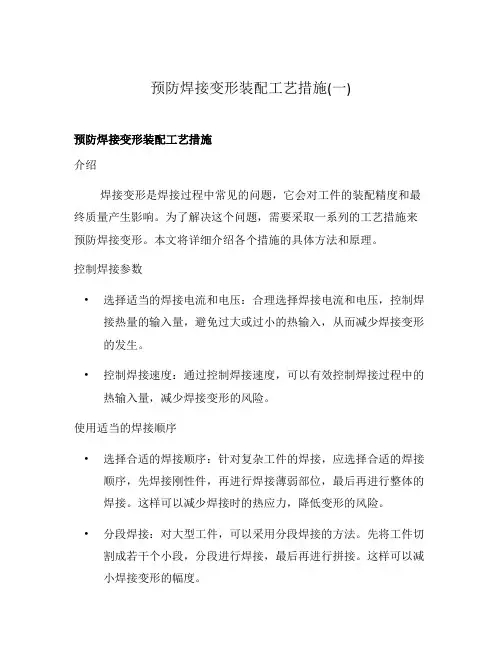

预防焊接变形装配工艺措施(一)
预防焊接变形装配工艺措施(一)预防焊接变形装配工艺措施介绍焊接变形是焊接过程中常见的问题，它会对工件的装配精度和最终质量产生影响。
为了解决这个问题，需要采取一系列的工艺措施来预防焊接变形。
本文将详细介绍各个措施的具体方法和原理。
控制焊接参数•选择适当的焊接电流和电压：合理选择焊接电流和电压，控制焊接热量的输入量，避免过大或过小的热输入，从而减少焊接变形的发生。
•控制焊接速度：通过控制焊接速度，可以有效控制焊接过程中的热输入量，减少焊接变形的风险。
使用适当的焊接顺序•选择合适的焊接顺序：针对复杂工件的焊接，应选择合适的焊接顺序，先焊接刚性件，再进行焊接薄弱部位，最后再进行整体的焊接。
这样可以减少焊接时的热应力，降低变形的风险。
•分段焊接：对大型工件，可以采用分段焊接的方法。
先将工件切割成若干个小段，分段进行焊接，最后再进行拼接。
这样可以减小焊接变形的幅度。
使用辅助夹具和支撑物•使用合适的夹具：在焊接过程中，可以使用合适的夹具来固定工件，减少变形的风险。
夹具应该能够提供足够的支撑和固定力，同时避免对焊接过程造成不必要的干扰。
•添加支撑物：对于较大的工件，可以在焊接过程中添加适当的支撑物，以增加工件的稳定性。
支撑物可以起到均匀分布焊接应力的作用，减少变形的程度。
采用正确的焊接方法•控制焊接温度：在焊接过程中，要控制焊接温度的上升速度和保持时间，避免焊缝过热或过冷，从而减少焊接变形。
•选择合适的焊接方式：合理选择焊接方式，如点焊、拖焊、弧焊等，根据工件的具体情况，选择最适合的焊接方法，减少变形的风险。
•控制焊接方向：在焊接过程中，要控制焊接方向，避免产生不必要的应力和挤压力，减少变形的发生。
结论通过合理控制焊接参数、采用适当的焊接顺序、使用辅助夹具和支撑物以及正确的焊接方法，可以有效预防焊接变形。
这些措施应根据具体的焊接工艺和工件要求进行综合考虑和选择，从而提高焊接的质量和装配精度。
焊接变形改善措施方案
焊接变形改善措施方案
焊接变形是在焊接过程中由于热量的影响而引起的金属结构形状发生偏离的现象。
焊接变形不仅会降低焊接件的精度和质量，还可能对焊接结构的强度和稳定性产生不利影响。
为了改善焊接变形，以下是一些常用的措施方案：
1. 选用合适的焊接参数：在进行焊接前，应根据焊接材料的性质和焊接结构的要求，合理选择焊接电流、电压、焊接速度等焊接参数。
通过调整焊接参数，可以控制焊接过程中的热输入，从而减小变形的发生。
2. 使用预留间隙：在焊接结构设计过程中，可以合理设计预留间隙。
预留间隙可以提供材料热膨胀的余地，从而降低焊接过程中的应力集中，减小变形的程度。
3. 采用预热和后热处理：通过对焊接件进行预热，可以使焊接材料的内部应力得到释放，从而减小变形的发生。
在焊接完成后，进行适当的后热处理，可以进一步改善焊接结构的性能和形状稳定性。
4. 使用临时支撑和夹具：在焊接过程中，可以利用临时支撑和夹具来固定和支撑焊接件，从而减小焊接过程中的变形。
5. 采用分段焊接：在焊接大型结构时，可以采用分段焊接的方式。
分段焊接可以减小焊接过程中的热输入和热冲击，从而降低变形的程度。
6. 优化焊接顺序：根据焊接结构的特点和要求，优化焊接顺序可以有效减小焊接变形。
在焊接过程中，应先焊接承载结构的重要部位，然后再进行其他部分的焊接。
综上所述，通过合适的焊接参数选择、预留间隙设计、预热和后热处理、临时支撑和夹具、分段焊接以及优化焊接顺序等措施方案，可以有效改善焊接变形问题，提高焊接质量和结构的稳定性。
焊接变形的控制措施
焊接变形的控制措施
（1）在焊接过程中，厚板对接焊后的变形主要是角变形。
实践中为控制变形，往往先焊正面的一部分焊道，翻转工件，碳刨清根后焊反面的焊道，再翻转工件，这样如此往复，一般来说，每次翻身焊接三至五道后即可翻身，直至焊满正面的各道焊缝。
同时在施焊时要随时进行观察其角变形情况，注意随时准备翻身焊接，以尽可能的减少焊接变形及焊缝内应力。
另外，设置胎夹具，对构件进行约束来控制变形，此类方法一般适用于异形厚板结构，由于厚板异形结构造型奇特、断面、截面尺寸各异，在自由状态下，尺寸精度难以保证，这就需要根据构件的形状，制作胎模夹具，将构件处于固定的状态下进行装配、定位，焊接，进而来控制焊接变形。
（2）采取合理的焊接顺序。
选择与控制合理的焊接顺序，即是防止焊接应力的有效措施，亦是防止焊接变形的最有效的方法之一。
根据不同的焊接方法，制定不同的焊接顺序，埋弧焊一般采用逆向法、退步法；CO2气体保护焊及手工焊采用对称法、分散均匀法；编制合理的焊接顺序的方针是“分散、对称、均匀、减小拘束度”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
防止焊接变形的措施(2021新版)
防止焊接变形的措施(2021新版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"
的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
1.设计合理的焊接结构
2.采取适当的工艺措施
其实设计合理的焊接结构，它包括了合理安排焊缝的位置，减少不必要的焊缝，合理选用焊缝形状和尺寸等。
例如，采用焊缝对称布置。
象咱们常用于肋板与腹板的脚焊缝的焊脚就不应该太高。
一般对低碳钢有个最小焊脚尺寸推荐
板厚《6mm最小焊脚3mm
板厚7---13mm最小焊脚4mm
板厚19--30mm最小焊脚6mm
板厚31--35mm最小焊脚8mm
板厚51--100mm最小焊脚10mm
减少焊接变形的工艺措施：
（1）.反变形法
（2）.利用装配顺序和焊接顺序控制焊接变形
（3）.热调整法
（4）.对称实焊法
（5）.刚性固定法
（6）.锤击焊缝法
其实这些里也包含了各种措施，本人打字太慢，就不详细说了。
如果有人想了解焊接的一些、知识，我象大家推荐一本书吉林化学工业集团公司组织编写.孙景荣主编.
这个老焊接工程师经验丰富的很,我刚毕业的时候跟他共事了一年,学到了很多焊接的知识.他出过好几本有关焊接方面的书.呵呵,我也算跟名人混过啊!!
钢板拼装可以采用从中间至两边分段退焊法进行
焊前要适当的做一些反变形，这是事前控制的办法！
反变形法：
在焊接进行装配时，预先将工件向焊接变形相反的方向进行人为的变形。
例如，焊接8~~12mm的钢板，V型破口单面焊。
将工件预先反向斜置，焊接后由于自身收缩，使工件恢复到平正的形状（我将附图说明）
对于较大刚性的构件，下料的时候，可将构件制成预定大小和方
向的反变形，咱们制作的吊车梁，焊后就会出现下挠度问题，解决这个问题，一般采用，下料的时候腹板预制上拱
2.利用装配顺序和焊接顺序控制焊接变形
a.收缩量大的焊缝应当先焊，如果一个构件既有对接焊缝，又有角接焊缝，应先焊对接焊缝，后焊角焊缝。
一般来说，对接焊缝比角焊缝的收缩量大
b.采取对称的实焊顺序，能有效的减少焊接变形，（见，附图1）
c.长焊缝焊接时，应采取对称焊，分段退焊，跳焊等焊接顺序
d.对比较复杂的结构，可先分成几个简单的部件，分别装焊。
然后再进行总装焊接。
这样可使那些不对称的焊缝后收缩大的焊缝尽可能自由收缩，不影响到整体结构。
对于对称焊缝，可以同时对称施焊，少则双人，大型结构可以多人同时焊接。
使所焊的焊缝相互制约，让结构不产生整体变形。
附图！
3.热调整法
焊接变形主要是由于不均匀加热造成的，减少热影响区的宽度，降低不均匀加热的程度，就会有利于减少焊接变形。
减小受热区宽度的工艺措施：
有小电流快速焊接不摆动，代替大电流慢速摆动焊。
小直径焊条代替大直径焊条
多层焊代替单层焊等
尽量用氩弧焊，co2气体保护焊，代替手工电弧焊！
采取强制冷却，减小受热区宽度。
焊接前进行预热。
减小焊接区的温度和结构的温差。
