keil调试 汇编语言
keil调试汇编语言
首先要介绍一下Keil，Keil是一种专门用于嵌入式系统中的集成开发环境，它可以用来编译，调试和仿真嵌入式系统中的C和汇编程序。
在Keil中调试汇编语言需要掌握几个方面：
1. Keil中的窗口
在Keil中，有许多窗口可以用来查看或编辑代码，例如Project 窗口、Command窗口、Disassembly窗口等。
其中比较重要的是Debug 窗口，它可以用来监视程序的执行，包括CPU寄存器值、内存地址和指令执行情况等。
同时，它也可以用来设置断点、单步执行程序等调试操作。
2.调试命令
在Keil中，有许多调试命令可以用来操作程序的执行。
例如，Step Over可以用来执行当前指令，并移动到下一条指令，Step Into 可以用来进入当前指令所调用的子程序中执行，而Step Out则可以用来退出当前子程序的执行。
除此之外，还有一些命令可以用来设置断点、修改寄存器值等调试操作。
3.汇编指令
在调试汇编语言程序时，需要熟悉各种汇编指令的用途和语法。
例如，MOV可以用来将一个值从一个寄存器移动到另一个寄存器中，ADD可以用来将两个值相加并将结果存储到一个寄存器中等等。
同时，还需要了解一些特殊的汇编指令，例如INT可以用来触发中断，JMP可以用来跳转到指定的地址等。
4.内存映像
调试汇编语言程序时，可以通过内存映像来查看程序在内存中的执行情况。
在Keil中，可以用Memory窗口来查看各个地址中的值，并根据需要修改它们。
同时，也可以使用Watch窗口来监视某个变量或内存地址的变化，并在程序执行时实时显示它们的值。
总体来说，调试汇编语言程序需要先熟悉Keil中的窗口和调试命令，同时还需要了解汇编指令的语法和用途，并能够使用内存映像来查看程序在内存中的执行情况。
此外，还需要有耐心和细心，仔细观察程序的执行情况，并通过断点和单步执行等操作来排查程序中的问题。
Keil 的调试命令、在线汇编与断点设置
Keil 的调试命令、在线汇编与断点设置上一讲中我们学习了如何建立工程、汇编、连接工程，并获得目标代码，但是做到这一步仅仅代表你的源程序没有语法错误，至于源程序中存在着的其它错误，必须通过调试才能发现并解决，事实上，除了极简单的程序以外，绝大部份的程序都要通过反复调试才能得到正确的结果，因此，调试是软件开发中重要的一个环节，这一讲将介绍常用的调试命令、利用在线汇编、各种设置断点进行程序调试的方法，并通过实例介绍这些方法的使用。
一、常用调试命令在对工程成功地进行汇编、连接以后，按Ctrl+F5 或者使用菜单Debug->Start/Stop Debug Session 即可进入调试状态，Keil 内建了一个仿真CPU 用来模拟执行程序，该仿真CPU 功能强大，可以在没有硬件和仿真机的情况下进行程序的调试，下面将要学的就是该模拟调试功能。
不过在学习之前必须明确，模拟毕竟只是模拟，与真实的硬件执行程序肯定还是有区别的，其中最明显的就是时序，软件模拟是不可能和真实的硬件具有相同的时序的，具体的表现就是程序执行的速度和各人使用的计算机有关，计算机性能越好，运行速度越快。
进入调试状态后，界面与编缉状态相比有明显的变化，Debug 菜单项中原来不能用的命令现在已可以使用了，工具栏会多出一个用于运行和调试的工具条，如图 1 所示，Debug 菜单上的大部份命令可以在此找到对应的快捷按钮，从左到右依次是复位、运行、暂停、单步、过程单步、执行完当前子程序、运行到当前行、下一状态、打开跟踪、观察跟踪、反汇编窗口、观察窗口、代码作用范围分析、1＃串行窗口、内存窗口、性能分析、工具按钮等命令。
? 图1 调试工具条学习程序调试，必须明确两个重要的概念，即单步执行与全速运行。
全速执行是指一行程序执行完以后紧接着执行下一行程序，中间不停止，这样程序执行的速度很快，并可以看到该段程序执行的总体效果，即最终结果正确还是错误，但如果程序有错，则难以确认错误出现在哪些程序行。
单片机实验报告-KeilC的使用与汇编语言上机操作参考模板
《微机实验》报告实验名称 KeilC的使用与汇编语言上机操作指导教师专业班级姓名学号序号联系方式一、任务要求实验目的：熟悉KeilC环境，通过在KeilC环境下调试字节拆分、合并程序、数据块清零程序、加法程序，掌握汇编语言程序的调试方法，加深对BCD码、ASCII码、堆栈、寄存器、数据指针、汇编语言指令、机器码等基本概念的理解，为后续程序编制和调试打下基础。
实验内容：1.掌握KeilC环境的使用1）字节拆分、合并：调试e421.asm程序，观察相关寄存器和单元的内容。
2）数据块填充：调试fill.asm程序，观察相关寄存器和单元的内容。
2. 编写两个十六位数的加法程序。
有两个十六位无符号数，分别存放在从20H和30H开始的数据区中，低八位先存，高八位在后，和存于R3（高八位）和R4（低八位），进位位存于R2。
二、设计思路1.掌握KeilC环境的使用1）字节拆分、合并：字节拆分要将BCD码转换为2字节ASCII，需将BCD码拆为两部分，分别加30H。
具体先用XCHD语句将BCD码与00H交换低位，“高位”需先用SWAP语句将高低位交换，再加30H；“低位”直接加30H。
字节合并同理，需减30H再合并。
2）数据块填充：指针在7000H，利于循环语句递增填充，A寄存器中存放要填充的数据，DPTR数据指针指向片外，R0计数。
用CJNE构成循环，循环中A、DPTR、R0都加12.编写两个十六位数的加法程序两数低位分别存于20H、30H，高位存于21H、31H。
用ADD语句将低位相加，存于R4；用ADDC语句将高位和进位Cy相加，存于R3；存进位需先将A寄存器清零，再用ADDC语句将A、00H和Cy相加，存于R2。
三、资源分配本程序数据均存于片内RAM中，有两个十六位无符号数，低位分别存于20H、30H中，高位分别存于21H、31H中。
高八位和存于R3中，低八位和存于R4中，进位位存于R2中。
四、流程图五、源代码ORG 0000HMAIN: MOV R0,#20H ;设置第一个数地址指针 MOV R1,#30H ;设置第二个数地址指针MOV A,@R0 ;取低位ADD A,@R1 ;两数低位相加MOV R4,A ;存“和”低位INC R0INC R1MOV A,@R0 ;取高位ADDC A,@R1 ;两数高位相加MOV R3,A ;存“和”高位CLR AADDC A,#0MOV R2,A ;存进位HERE: SJMP HERE ;踏步END ;结束Program Size: data=8.0 xdata=0 code=18精简后ORG 0000HMAIN:MOV A,20H ; 取低位ADD A,30H ; 两数低位相加MOV R4,A ; 存“和”低位MOV A,21H ; 取高位ADDC A,31H ; 两数高位相加MOV R3,A ;´存“和”高位CLR AADDC A,#0MOV R2,A ; 存进位HERE: SJMP HERE ; 踏步ENDProgram Size: data=8.0 xdata=0 code=16六、程序测试方法与结果、软件性能分析1.1字节拆分、合并调试拆分时，如图31H、32H中内容为34和39，正常合并时，如图33H中内容又变为了491.2数据块填充调试执行完改程序后片外7000H到70FFH中的数据如下图3.两个十六位数的加法程序测试方法：修改片上RAM中20H、21H、30H、31H数据，查看R2、R3、R4数据。
keil c语言转汇编
keil c语言转汇编
在Keil C中，可以使用内置的编译器和调试器将C语言代码转换为汇编代码。
以下是将C语言代码转换为汇编代码的步骤：
1.打开Keil C并创建一个新的C项目。
2.在项目中创建一个C源文件（.c文件），并将的C代码写在这个文件中。
3.在Keil C的菜单栏中，选择“Project” > “Options for Target”。
4.在弹出的对话框中，选择“C/C++”选项卡。
5.在“C Compiler”下拉菜单中，选择要使用的编译器。
通常情况下，可以选择“ARM”或“C51”编译器，具体取决于的目标硬件。
6.在“Output”下拉菜单中，选择“Assemble only”选项。
这将指示编译器只生成汇编代码而不进行编译。
7.点击“OK”保存设置。
8.在Keil C的菜单栏中，选择“Project” > “Build Target”。
这将使用选定的编译器将的C代码编译为汇编代码。
9.编译过程完成后，打开生成的目标文件（.obj文件）。
10.在目标文件中，将找到已转换为汇编代码的C代码。
可以使用文本编辑器打开目标文件并查看其中的汇编代码。
请注意，转换后的汇编代码可能会被优化和重排，以适应目标硬件的要求。
因此，生成的汇编代码可能与在C源文件中编写的代码有所不同。
实验一 Keil软件的使用及简单程序的调试方法
实验一 Keil软件的使用及简单程序的调试方法一、实验目的掌握Keil的使用方法和建立一个完整的单片机汇编语言程序的调试过程及方法。
二、实验器材计算机1台三、实验内容1．Keil的使用方法。
2．建立一个单片机汇编语言程序的调试过程及方法四、实验步骤1．Keil的使用方法。
Keil C51 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM 语言和C 语言的程序设计，界面友好，易学易用。
启动Keil 后的界面如下：几秒钟后即进入Keil的编辑界面。
用户便可建立项目及应用程序。
2．简单程序的调试方法Keil是通过项目工程来管理汇编程序的。
因此在调试程序前必须建立一个工程，工程名称及保存位置由用户来指定，注意每位同学的工程名称用“学号姓名实验*”来命名。
（1）建立一工程单击Project菜单，在弹出的下拉菜单中选中New Project选项。
并在弹出的对话框中确定保存的位置及工程名称。
又弹出一对话框，要求用户选择相应的硬件CPU及相关设置。
选择Atmel公司的AT89C51单片机。
如下图所示单击“确定”后在弹出的对话框中行选择“否”即工程建好了，但该工程没有任何语句，需要再建一个程序文件并将其添加到此工程中。
（2）建一文件单击“File”/“New”命令，则弹出文件的编辑窗口，此时该文件还没有指明其文件名称及保存位置，该文件还没有加载到所建立的工程中。
单击“File”/“Save”命令在弹出的对话框中指明文件的类型为.ASM汇编型及文件名后单击“保存”即可进行汇编源文件的编辑。
如下图所示。
（3）将文件添加到工程中单击“Target 1”前的“+”号则展开后变成“-”号，并右键单击“Source Group 1”在弹出的下拉菜单中执行“Add Files to Group ‘Source Group 1’”命令并弹出对话框在该对话框中的“文件类型”下拉列表中选择“Asm source file”后找到要添加的文件名并选中，单击“Add”即可。
keil调试 汇编语言

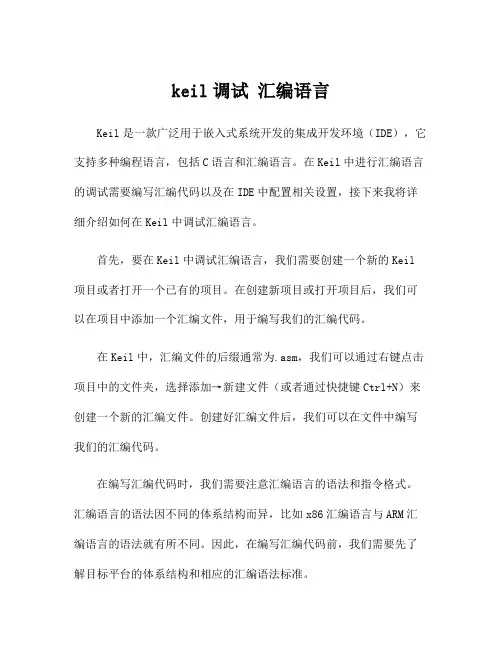

keil调试汇编语言Keil是一款广泛用于嵌入式系统开发的集成开发环境（IDE），它支持多种编程语言，包括C语言和汇编语言。
在Keil中进行汇编语言的调试需要编写汇编代码以及在IDE中配置相关设置，接下来我将详细介绍如何在Keil中调试汇编语言。
首先，要在Keil中调试汇编语言，我们需要创建一个新的Keil 项目或者打开一个已有的项目。
在创建新项目或打开项目后，我们可以在项目中添加一个汇编文件，用于编写我们的汇编代码。
在Keil中，汇编文件的后缀通常为.asm，我们可以通过右键点击项目中的文件夹，选择添加→新建文件（或者通过快捷键Ctrl+N）来创建一个新的汇编文件。
创建好汇编文件后，我们可以在文件中编写我们的汇编代码。
在编写汇编代码时，我们需要注意汇编语言的语法和指令格式。
汇编语言的语法因不同的体系结构而异，比如x86汇编语言与ARM汇编语言的语法就有所不同。
因此，在编写汇编代码前，我们需要先了解目标平台的体系结构和相应的汇编语法标准。
在汇编代码中，我们可以使用一系列的汇编指令来进行数据的移动、运算和控制流的操作。
例如，通过MOV指令可以实现数据的移动，通过ADD指令可以实现数据的加法运算，通过CMP指令可以实现数据的比较等。
汇编指令的具体使用方法和参数取决于具体的体系结构和处理器指令集。
编写完汇编代码后，我们需要在Keil中配置一些相关设置，以便能够进行调试。
首先，我们需要在项目属性中设置汇编语言的编译器和链接器选项。
在Keil的项目目录视图中，右键点击项目名称，选择选项，并在弹出的对话框中选择正确的编译器和链接器。
其次，我们需要在Keil的启动文件（startup file）中设置相应的中断向量表和启动代码。
启动文件位于项目文件夹的"startup"子文件夹中，可以通过将文件拖放到Keil编辑器中打开。
在启动文件中，我们需要找到中断向量表和启动代码的位置，并将其修改为适用于我们的汇编代码的中断向量表和启动代码。
keil调试 汇编语言
keil调试汇编语言（实用版）目录1.概述2.Keil 调试汇编语言的基本步骤3.Keil 调试汇编语言的优点4.应用实例5.总结正文1.概述汇编语言是一种低级编程语言，它使用计算机处理器能够理解的指令集。
尽管汇编语言在编写程序时具有很高的灵活性和控制能力，但它的语法较为复杂，编写难度较大。
Keil 是一款集成开发环境 (IDE)，能够帮助程序员更轻松地编写、调试和运行汇编语言程序。
2.Keil 调试汇编语言的基本步骤使用 Keil 调试汇编语言程序可以分为以下几个基本步骤：(1) 创建一个新的 Keil 工程，并将汇编语言源代码文件添加到工程中。
(2) 使用 Keil 的编辑功能，编写或修改汇编语言代码。
(3) 在 Keil 中配置调试器，以适应目标处理器和硬件平台。
(4) 使用 Keil 的调试功能运行程序，并观察程序的执行过程和结果。
(5) 根据需要，修改汇编语言代码，并重复执行上述步骤，直到程序运行正确。
3.Keil 调试汇编语言的优点使用 Keil 调试汇编语言程序具有以下几个优点：(1)Keil 的集成开发环境提供了方便的编辑、调试和运行功能，使得编写和调试汇编语言程序变得更加简单和高效。
(2)Keil 支持多种处理器和硬件平台，使得其适用于不同的应用场景和需求。
(3)Keil 的调试功能可以实时观察程序的执行过程和结果，便于程序员发现和定位问题。
4.应用实例假设我们要使用汇编语言编写一个简单的程序，该程序在屏幕上显示“Hello, World!”。
我们可以按照以下步骤使用 Keil 调试汇编语言程序：(1) 创建一个新的 Keil 工程，并将汇编语言源代码文件添加到工程中。
(2) 使用 Keil 的编辑功能，编写汇编语言代码如下：```ORG 00hMOV AH, 09hMOV DX, OFFSET HelloWorldINT 21hHelloWorld DB "Hello, World!$"```(3) 在 Keil 中配置调试器，以适应目标处理器和硬件平台。
（完整word版）keilC语言与汇编语言混合编程
（完整word版）keilC语⾔与汇编语⾔混合编程keil C语⾔与汇编语⾔混合编程1. C语⾔中嵌⼊汇编1、在C ⽂件中要嵌⼊汇编代码⽚以如下⽅式加⼊汇编代码：#pragma ASM;Assembler Code Here#pragma ENDASM2、在Project 窗⼝中包含汇编代码的C ⽂件上右键，选择“Options for ...”，点击右边的“Generate Assem bler SRCFile”和“Assemble SRC File”，使检查框由灰⾊变成⿊⾊(有效)状态；3、根据选择的编译模式，把相应的库⽂件(如Small 模式时，是Keil\C51\Lib\C51S.Lib)加⼊⼯程中, 该⽂件必须作为⼯程的最后⽂件；4、编译，即可⽣成⽬标代码。
来个实例吧：＃i ncludevoid main(void){P2=1;#pragma asmMOV R7,#10DEL:MOV R6,#20DJNZ R6,$DJNZ R7,DEL#pragma endasmP2=0;}2 . ⽆参数传递的函数调⽤C51调⽤汇编函数1.⽆参数传递的函数调⽤先来个例⼦：其中example.c和example.a51为项⽬中的两个⽂件***********************example.c***********************************************extern void delay100();main(){delay100;}***********************example.a51***********************************************PRDELAY100 SEGMENT CODE; // 在程序存储区中定义段PUBLIC DELAY100; //声明函数RSEG ?PR?DELAY100; //函数可被连接器放置在任何地⽅DELAY100:MOV R7,#10DEL:MOV R6,#20DJNZ R6,$DJNZ R7,DELRETEND在example.c⽂件中，先声明外部函数，然后直接在main中调⽤即可。
Keil 内联汇编的设置问题
在keil C语言与汇编语言的混合编程中曾经遇到过的一些问题，写下来留作以后参考。
（本文写于09.08.15，在8.18日加入了第4点的内容）1、C语言中加入汇编语言模块的方法：例子：void func(){C语言代码……#pragma asmMOV R6,#23DELAY2: MOV R7,#191DELAY1: DJNZ R7,DELAY1DJNZ R6,DELAY2RET#pragma endasmC语言代码……}其中红色为C语言部分，绿色为嵌入的汇编语言部分。
汇编部分需要用#pragma asm和#pragma endasm包起来2、Keil提示“asm/endasm”出错的解决方法如果只是像1中那样直接加入汇编代码的话，编译将会报错，错误如下：compiling sendata.c...sendata.c(81): error C272: 'asm/endasm' requires src-control to be active sendata.c(87): error C272: 'asm/endasm' requires src-control to be active Target not created解决方法如下：首先左键单击包含有汇编部分的c语言文件名，然后在菜单栏中选择Project->Option for File‘……’中选择带有红色方框的选项在弹出的对话框中，将上图中红色方框选中的两项打上勾（默认的情况下，前面的勾是灰色的，要让这两项前的勾变为黑色的），点击确定。
3、?C_START等相关警告的处理按照2中的方法处理完之后，再编译不会出现错误信息了，但是会出现如下的警告信息：linking...*** WARNING L1: UNRESOLVED EXTERNAL SYMBOLSYMBOL: ?C_STARTMODULE: STARTUP.obj (?C_STARTUP)*** WARNING L2: REFERENCE MADE TO UNRESOLVED EXTERNALSYMBOL: ?C_STARTMODULE: STARTUP.obj (?C_STARTUP)ADDRESS: 000DH处理方法如下：在如上图所示的“Source Group 1”上点右键，在菜单中选择“Add Files to Group 'Source Group 1' ”找到你的KEIL安装目录，选择其中的“C51”目录下的“LIB”目录下的“C51S.LIB”文件，点击Add，然后Close即可。
keil5汇编语言含义
keil5汇编语言含义
汇编语言（Assembly Language）是一种用于电子计算机、微处理器、微控制器或其他可编程器件的低级语言，也被称为符号语言。
在汇编语言中，使用助记符（Mnemonics）来代替机器指令的操作码，使用地址符号（Symbol）或标号（Label）来代替指令或操作数的地址。
汇编语言与特定的机器语言指令集一一对应，因此在不同的设备中，汇编语言对应着不同的机器语言指令集，通过汇编过程转换成机器指令。
由于特定的汇编语言和特定的机器语言指令集是一一对应的，因此不同平台之间的汇编语言无法直接移植。
在Keil5中，汇编语言通常用于底层硬件操作和高要求的程序优化场合，如驱动程序、嵌入式操作系统和实时运行程序等。
Keil5中的汇编语言可以提供额外的支持机制，如宏，这些宏也被称为宏汇编器。
以上内容仅供参考，如需更专业的解释，建议咨询计算机专业人士或查阅相关书籍资料。
KeilC软件使用(调试汇编程序)_图文.
Keil C软件使用(汇编语言山东交通学院杨福广 2011.09目录1简介 (3)2 建立一个新工程 (4)(1建立工程框架 (4)(2建立文件 (5)(3在工程中添加文件 (7)(4编辑工程中文件 (8)3 进行软件调试 (10)4 关于软件的设置 (11)1简介Keil C51 软件是众多单片机应用开发的优秀软件之一,它集编辑,编译, 仿真于一体,支持汇编,PLM 语言和 C 语言的程序设计,界面友好,易学易用。
下面介绍 Keil C51软件的使用方法进入Keil C51 后,屏幕如下图所示。
几秒钟后出现编辑界启动 Keil C51时的屏幕进入 Keil C51后的编辑界面简单程序的调试学习程序设计语言、学习某种程序软件, 最好的方法是直接操作实践。
下面通过简单的编程、调试, 引导大家学习汇编语言编程的基本使用方法和基本的调试技巧。
2 建立一个新工程 (1建立工程框架单击 Project 菜单,在弹出的下拉菜单中选中 New Project选项然后选择你要保存的路径,输入工程文件的名字,比如保存到 asm 目录里,工程文件的名字为test2。
如下图所示,然后点击保存.这时会弹出一个对话框,要求你选择单片机的型号,你可以根据你使用的单片机来选择,keil c51几乎支持所有的 51核的单片机,我这里还是以大家用的比较多的Atmel 的 89C51来说明,如下图所示,选择 89C51之后,右边栏是对这个单片机的基本的说明,然后点击确定.完成上一步骤后,屏幕如下图所示(2建立文件到现在为止, 我们还没有编写一句程序, 下面开始编写我们的第一个程序。
在下图中,单击“File”菜单,再在下拉菜单中单击“New”选项新建文件后屏幕如下图所示此时光标在编辑窗口里闪烁, 这时可以键入用户的应用程序了, 但笔者建议首先保存该空白的文件, 单击菜单上的“File”, 在下拉菜单中选中“Save As” 选项单击, 屏幕如下图所示, 在“文件名”栏右侧的编辑框中, 键入欲使用的文件名,同时,必须键入正确的扩展名。
