设备基础检验批.doc
表6.7.9设备基础二次灌浆检验批质量验收记录
表6.7.9工程编号：
单位(子单位)
工程名称
分部(子分部)
工程名称
分项工程名称
验收部位
施工单位
项目经理
施工执行标准
名称及编号
《电力建设施工质量验收及评价规程 第1部分：土建工程》
DL/T 5210.1-2012
专业工长
（施工员）
分包单位
分包项目经理
施工班组长
施工质量验收规范的规定
监理(建设)单位
验收结论
专业监理工程师：
(建设单位项目专业技术负责人)年 月日
施工单位自检记录
监理(建设)单位
验收记录
类别
序号
检查项目
质量标准
主
控
项
目
1
安装交付基础二次灌浆条件
设备安装验收合格，安装过程中基础油污和杂物已清除干净
2ቤተ መጻሕፍቲ ባይዱ
灌浆混凝土(砂浆)组成材料；灌浆料强度、膨胀系数
必须符合设计要求和现
行有关标准规定
3
灌浆混凝土(砂浆)强度
必须符合设计要求和现行有关标准规定
4
灌浆基础
表面处理
全面凿毛，清除表面疏松的混凝土，清洗干净，灌浆前润湿24小时，且灌浆层厚度不小于40mm
5
模板安装
牢固、不漏浆
6
钢筋
调整，整理绑扎
7
灌浆及养护
应符合设计要求和现行有关标准规定
8
拆模后灌浆层外观质量
应密实，无蜂窝、麻面，且灌浆面高于设备基础(结构底板)底面
施工单位
检查结果
项目专业质量检查员：项目专业技术负责人：年 月日
01020211_混凝土设备基础外观及尺寸偏差检验批质量验收记录
专业工长： 项目专业质量检查员： 年 月 日
监理（建设） 单位验收结论
专业监理工程师： （建设单位C02-50-2

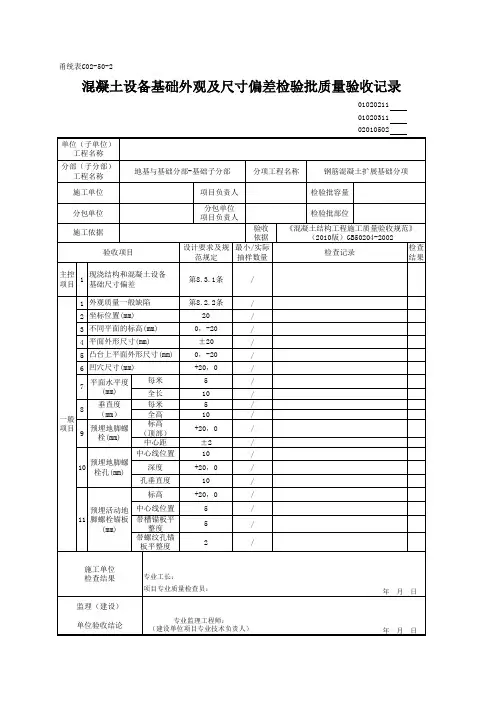

混凝土设备基础外观及尺寸偏差检验批质量验收记录
01020211 01020311 02010502 单位（子单位） 工程名称 分部（子分部） 工程名称 施工单位 分包单位 施工依据 验收项目 现浇结构和混凝土设备 主控 1 基础尺寸偏差 项目 1 外观质量一般缺陷 2 坐标位置(mm) 3 不同平面的标高(mm) 4 平面外形尺寸(mm) 5 凸台上平面外形尺寸(mm) 6 凹穴尺寸(mm) 全长 每米 垂直度 8 （mm） 全高 一般 标高 预埋地脚螺 项目 9 （顶部） 栓(mm) 中心距 中心线位置 预埋地脚螺 10 深度 栓孔(mm) 孔垂直度 标高 预埋活动地 中心线位置 11 脚螺栓锚板 带槽锚板平 (mm) 整度 带螺纹孔锚 板平整度 施工单位 检查结果 7 平面水平度 (mm) 每米 地基与基础分部-基础子分部 项目负责人 分包单位 项目负责人 验收 依据 设计要求及规 最小/实际 范规定 抽样数量 第8.3.1条 第8.2.2条 20 0，-20 ±20 0，-20 +20，0 5 10 5 10 +20，0 ±2 10 +20，0 10 +20，0 5 5 2 / / / / / / / / / / / / / / / / / / / / 分项工程名称 钢筋混凝土扩展基础分项 检验批容量 检验批部位 《混凝土结构工程施工质量验收规范》 （2010版）GB50204-2002 检查 检查记录 结果
设备基础(机架)复验记录
检查(测量)项目
基础(机架)坐标位置及偏差
基础(机架)顶面标高及偏差
基础(机架)顶面水平度偏差
地脚螺栓(或孔)坐标位置及偏差
地脚螺孔尺寸(长×宽×深)
地脚螺栓材质/直径×长度/数量
地脚螺栓埋设深度及偏差
地脚螺栓的垂直度及偏差
地脚螺栓端面标高及偏差 地脚螺栓的设置方式（预埋、二 次灌浆埋设、膨胀锚栓埋设或焊 接等)及其质量 备注(含说明、示图、照片等):
设备基础(机架)复验记录
单位(子单位)工程名称 2 所属子分部(系统)工程名 称/分项(子系统)工程名称
相关的施工部位 (层、区、段、房、室)
总承包施工单位
专业承包安装单位 施工执行的技术标准(含企 业的工艺规程、工法等)名
称及编号 与检查项目相关的设计文 件(图)/产品技术文件(图)
的名称及编号
主控项目全部合格，一般项目满足规范要求，本检验批合格。
监理(建设)单位
验收结论
专业监理工程师（签名）：
(建设单位项目专业技术负责人签
年月日
注:1.本表中插入的说名明)、: 示图、照片等,如幅面不能容纳(或无法表达清楚),则可随本表之后作为本表的附件 。
2.本表每张只能填写一个设备基础(机架)的相关记录。
地脚螺栓的垂直度及偏差地脚螺栓端面标高及偏差地脚螺栓材质直径长度数量地脚螺栓埋设深度及偏差地脚螺栓或孔坐标位置及偏差地脚螺孔尺寸长宽深基础机架顶面标高及偏差基础机架顶面水平度偏差检查测量项目工艺质量要求摘要检查结果以定量或定性符合不符合要求表达基础机架坐标位置及偏差与检查项目相关的设计文件图产品技术文件图的名称及编号出厂编号安装位置自编号专业承包安装单位项目负责人施工执行的技术标准含企业的工艺规程工法等名称及编号相关的施工部位层区段房室总承包施工单位项目负责人设备基础机架复验记录单位子单位工程名称2所属子分部系统工程名称分项子系统工程名称主控项目全部合格一般项目满足规范要求本检验批合格
主变基础地基与基础分项、检验批
我单位已完成了主变压器基础定位及高程控制检验批工程的工作,请予以审查/验收。
附件：主变压器基础定位及高程控制检验批工程质量验收记录表
施工单位（盖章）
项目经理（签字）：
年 月 日
项目监理单位审查意见:
项目监理机构（盖章）
专业/总监理工程师（签字）：
年 月 日
DL/T5210.表5. 3.2编号：HNMCXH-AHEJ-ST-(17-05-01-00-01-03) -A15-001
单位（子单位）
工程名称
变压器及架构区域
分部（子分部）
工程名称
主变压器基础
分项工程名称
土方回填
验收部位
土方回填
施工单位
中国能源建设集团安徽电力建设第二工程有限公司
项目经理
刘桐
施工执行标准
分项工程质量报验单
表号：A15
编号：HNMCXH-AHEJ-ST-C 17-05-01-00-01 )-A 15-001
致：山东中达联工程咨询有限公司（项目监理机构）
我单位已完成了 主变压器基础土石方工程分项工程的工作,请予以审查/验收。
附件：主变压器基础土石方工程分项工程质量验收记录表
施工单位（盖章）
致：山东中达联工程咨询有限公司（项目监理机构）
我单位已完成了 主变压器基础土方回填检验批工程的工作,请予以审查/验收。
附件：主变压器基础土方回填检验批工程质量验收记录表
施工单位（盖章）
项目经理（签字）：
年 月 日
项目监理单位审查意见:
项目监理机构（盖章）
专业/总监理工程师（签字）:
主变压圈基础土方回填检验批工程质量验收记录表
混凝土设备基础外尺寸偏差检验批质量验收记录
混凝土设备基础外尺寸偏差检验批质量验收记录项目名称：混凝土设备基础外尺寸偏差检验批项目编号：XXXXX验收记录编号：XXXXX施工单位：XXXXX施工日期：XXXXX验收日期：XXXXX一、验收目的：对混凝土设备基础外尺寸偏差进行检验批验收，确保基础施工符合设计要求和相关标准，保证设备基础的稳定性、安全性和可靠性。
二、验收内容：1.检查施工图纸及设计要求，了解基础形式、尺寸要求和标高要求。
2.检查基础施工过程中的现场巡视记录、施工记录、质量检验报告等相关资料。
3.对基础外尺寸进行测量，计算尺寸偏差。
4.检查基础外尺寸偏差是否符合相关标准要求。
三、验收依据：1.《混凝土基础施工及验收规范》2.《建筑施工质量验收规范》3.《混凝土结构工程施工质量检验及验收标准》四、验收方法：1.检查施工图纸及设计要求，核实基础尺寸、形式和标高要求。
2.检查现场巡视记录、施工记录、质量检验报告等相关资料，核实施工过程是否符合要求。
3.使用测量工具（如测量尺、测量仪器等），对基础外尺寸进行测量。
4.根据设计要求和相关标准，计算基础尺寸的偏差。
5.将测量结果与设计要求进行对比，判断基础外尺寸偏差是否符合要求。
五、验收结果：根据对基础外尺寸的测量和计算，以下为本次验收的结果：1.基础外尺寸偏差：a. 长度偏差：Xmmb. 宽度偏差：Xmmc. 高度偏差：Xmm2.基础外尺寸偏差判断：a.长度偏差：符合要求/不符合要求b.宽度偏差：符合要求/不符合要求c.高度偏差：符合要求/不符合要求3.验收结论：基础外尺寸偏差符合要求/不符合要求六、验收意见：1.如果基础外尺寸偏差符合要求，认为混凝土设备基础施工合格，可以进行下一步施工工序。
2.如果基础外尺寸偏差不符合要求，认为混凝土设备基础施工不合格，需进行整改或修正。
七、验收结论：本次混凝土设备基础外尺寸偏差检验批质量验收的结果为“符合要求”/“不符合要求”。
如不符合要求，应立即整改。
JX3A121箱变基础检验批
定位及高程控制分项质量报验申请单工程名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：01121020001注：本表一式4 份，由施工项目部填报，业主项目部、监理项目部各 1 份，施工项目部存2 份。
定位及高程控制分项质量验收记录工程名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：01121020001定位及高程控制检验批质量报验申请单工程名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：0112102000101注：本表一式4 份，由施工项目部填报，业主项目部、监理项目部各 1 份，施工项目部存2 份。
定位及高程控制检验批质量验收记录项目名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：0112102000101土(石)方分项质量报验申请单工程名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：01121020002注：本表一式 4 份，由施工项目部填报，业主项目部、监理项目部各 1 份，施工项目部存 2 份。
土（石）方工程分项质量验收记录工程名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：01121020002土石方开挖检验批质量报验申请单工程名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：0112102000201注：本表一式4 份，由施工项目部填报，业主项目部、监理项目部各 1 份，施工项目部存 2 份。
土（石）方开挖检验批质量验收记录项目名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：0112102000201土石方回填检验批质量报验申请单工程名称：新疆哈密风电基地二期项目景峡第三风电场A区200MW工程（D标段）编号：0112102000202注：本表一式4 份，由施工项目部填报，业主项目部、监理项目部各 1 份，施工项目部存2 份。
混凝土设备基础外观及尺寸偏差检验批验收记录表
GB 50204－2002(Ⅱ)
GD24020113 0 1
单位(子单位)工程名称
分项工程名称
验收部位
z
总承包施工单位
项目负责人
专业承包施工单位
施工执行的技术标准名称 及编号
施工质量验收规范的规定
主 控
1
项 目2
外观质量不应有严重缺陷
不应有影响结构性能和 设备安装的尺寸偏差
第8.2.1条 第8.3.1条
1 外观质量一般缺陷
第8.2.2条
项目负责人
施工单位检查评定记录
监理(建设) 单位验收记录
2 坐标位置
20mm
3 不同平面的标高
0,-20mm
4 平面外形尺寸
±20mm
5 凸台上平面外形尺寸
0,-20mm
6 凹穴尺寸
+20,0mm
一
7
平面 水度
般8
垂 直
项
度 预埋
目 9 地脚 螺栓
专业承包施工单位 检查评定结果
专业工长(施工员)(签名)
施工班组长(签名)
专业承包施工单位 检查评定结果
项目专业质量检查员(签名):
监理(建设)单位 验收结论
专业监理工程师(签名): (建设单位项目专业技术负责人签名):
年月日 年月日
预埋
10
地脚 螺栓
孔
每米 全长 每米 全高 标高(顶部) 中心距 中心线位置 深度 孔垂直度
5mm 10mm 5mm 10mm +20,0mm ±2mm 10mm +20,0mm 10mm
预埋
标高
活动 11 地脚
混凝土设备基础外观质量及尺寸偏差检验批质量验收记录
混凝土设备基础外观质量及尺寸偏差检验批质量验收记
录
1.项目名称：
2.项目概述：
该项目的目标是检验混凝土设备基础的外观质量以及尺寸偏差，并进行质量验收，以保证基础的安全性和可靠性。
3.项目执行单位：
(填写具体单位名称)
4.项目执行人员：
(列出所有执行人员的姓名及职务)
5.项目执行时间：
(填写具体执行时间)
6.检验批数量：
(填写具体检验批数量)
7.检验设备及仪器：
(列出使用的设备及仪器名称)
8.检验标准：
(填写具体的检验标准)
9.检验内容：
(列出具体的检验内容，包括外观质量、尺寸偏差等方面)
10.检验方法：
(填写具体的检验方法，包括目视检查、测量等)
11.检验结果：
(填写具体的检验结果，包括每个检验批的合格数、不合格数等) 12.质量验收结论：
(根据检验结果，给出质量验收结论，包括合格、不合格等)
13.不合格处理措施：
(如有不合格项，填写具体的不合格处理措施，包括修复、拆除重做等)
14.质量验收责任人：
(填写具体的质量验收责任人的姓名及职务)
15.质量验收时间：
(填写具体的质量验收时间)
16.备注：
(填写其他需要补充说明的事项)
以上是混凝土设备基础外观质量及尺寸偏差检验批质量验收记录的基本内容，具体细节可以根据实际情况进行补充。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分部(子分部）工程施工质量验收报审表JL-A11
设备基础分部（子分部）工程质量验收记录
土方分项工程报验申请表
设备基础土工作经自检合格施工单位（章）土方分项工程质量验收记录
钢筋安装分项工程报验申请表
钢筋安装分项工程质量验收记录
模板分项工程报验申请表
模板分项工程质量验收记录
混凝土分项工程报验申请表
混凝土分项工程质量验收记录
混凝土防腐分项工程报验申请表
混凝土防腐分项工程质量验收记录
土方开挖报验申请表
土方开挖工程检验批质量验收记录
1.1.9地基－20 编号：ZQQ-01-07-01-01 模板安装报验申请表
工程名塔里木油田新建注气撬工程编号ZQQ-01-07-03-01
模板（现浇结构）工程检验批质量验收记录
1.1.9砼-1-1 编号：ZQQ-01-07-03-01模板拆除报验申请表
模板拆除工程检验批质量验收记录
1.1.9砼-11 编号：ZQQ-01-07-03-02
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员进行验收。
混凝土原材料报验申请表
混凝土原材料工程检验批质量验收记录表
编号：
混凝土配合比报验申请表
工程名塔里木油田新建注气撬工程编号ZQQ-01-07-04-02
混凝土配合比设计工程检验批质量验收记录表编号：
混凝土施工报验申请表
工程名塔里木油田新建注气撬工程编号ZQQ-01-07-04-03
混凝土施工工程检验批质量验收记录
1.1.9砼-11 编号：ZQQ-01-07-04-03
现浇结构外观及尺寸偏差报验申请表
工程名塔里木油田新建注气撬工程编号ZQQ-01-07-04-04
现浇结构外观及尺寸偏差检验批质量验收记录
编号：
模板安装报验申请表
模板（现浇结构）工程检验批质量验收记录
1.1.9砼-1-1 编号：ZQQ-01-07-03-03模板拆除报验申请表
工程名塔里木油田新建注气撬工程编号ZQQ-01-07-03-04
模板拆除工程检验批质量验收记录
1.1.9砼-11 编号：ZQQ-01-07-03-04
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员进行验收。
钢筋（原材料、加工）报验申请表
工程名塔里木油田新建注气撬工程编号ZQQ-01-07-02-01
钢筋（原材料、加工）工程检验批质量验收记录
钢筋（连接、安装）报验申请表
工程名塔里木油田新建注气撬工程编号ZQQ-01-07-02-02
钢筋（连接、安装）工程检验批质量验收记录
板、墙、
混凝土原材料报验申请表。
