湿式球磨机的选择

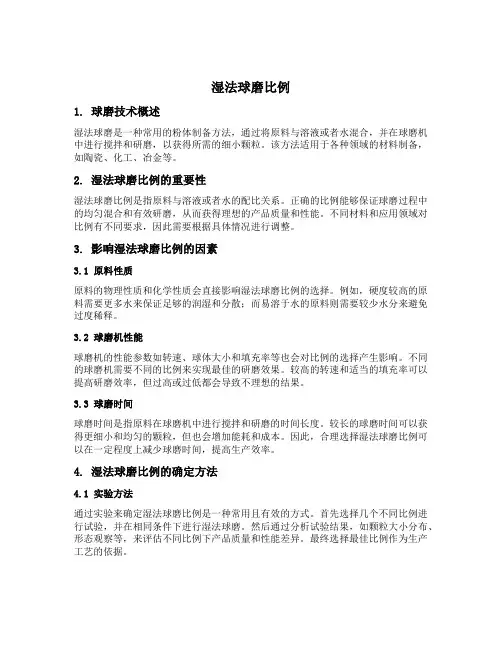

湿法球磨 比例
湿法球磨比例1. 球磨技术概述湿法球磨是一种常用的粉体制备方法，通过将原料与溶液或者水混合，并在球磨机中进行搅拌和研磨，以获得所需的细小颗粒。
该方法适用于各种领域的材料制备，如陶瓷、化工、冶金等。
2. 湿法球磨比例的重要性湿法球磨比例是指原料与溶液或者水的配比关系。
正确的比例能够保证球磨过程中的均匀混合和有效研磨，从而获得理想的产品质量和性能。
不同材料和应用领域对比例有不同要求，因此需要根据具体情况进行调整。
3. 影响湿法球磨比例的因素3.1 原料性质原料的物理性质和化学性质会直接影响湿法球磨比例的选择。
例如，硬度较高的原料需要更多水来保证足够的润湿和分散；而易溶于水的原料则需要较少水分来避免过度稀释。
3.2 球磨机性能球磨机的性能参数如转速、球体大小和填充率等也会对比例的选择产生影响。
不同的球磨机需要不同的比例来实现最佳的研磨效果。
较高的转速和适当的填充率可以提高研磨效率，但过高或过低都会导致不理想的结果。
3.3 球磨时间球磨时间是指原料在球磨机中进行搅拌和研磨的时间长度。
较长的球磨时间可以获得更细小和均匀的颗粒，但也会增加能耗和成本。
因此，合理选择湿法球磨比例可以在一定程度上减少球磨时间，提高生产效率。
4. 湿法球磨比例的确定方法4.1 实验方法通过实验来确定湿法球磨比例是一种常用且有效的方式。
首先选择几个不同比例进行试验，并在相同条件下进行湿法球磨。
然后通过分析试验结果，如颗粒大小分布、形态观察等，来评估不同比例下产品质量和性能差异。
最终选择最佳比例作为生产工艺的依据。
4.2 经验法则在实际生产中，一些经验法则也可以用来快速确定湿法球磨比例。
例如，对于某些常见的材料和领域，已经积累了一定的经验数据，可以直接参考或进行适当调整。
这种方法通常适用于相对简单的制备工艺和要求不太严格的产品。
4.3 模拟计算近年来，随着计算机模拟技术的发展，利用数值模拟方法来预测湿法球磨比例也成为可能。
通过建立相应的数学模型和计算流程，可以模拟不同比例下原料在球磨机中的运动和变化过程，并预测最佳比例。
球磨机6种不同分类及适用范围介绍,附球磨机工作流程及注意事项
球磨机6种不同分类及适用范围介绍，附球磨机工作流程及注意事项球磨机是选矿过程中不可少的磨矿设备，任何矿物的选别都离不开磨矿，所以球磨机在生产线上的作用不言而喻。
目前市面上生产球磨机的厂家有很多，各式球磨机种类繁多、功能多样，因此用户有时在面对选择时会眼花缭乱，不知道怎么选择。
一般，企业在进行球磨机选用时，必须综合考虑，磨料要求、生产环境、能耗情况、物料性质等因素，最终选出最适合其使用要求的球磨机。
目前，其分类方法也有多种。
本文介绍六种不同的球磨机分类方式，以及各种球磨机适用的范围，方便您进行选择。
按筒体的形状分类(按长度与直径之比)1、短筒球磨机：筒体长度L小于筒体直径D的2倍，即L≤2D的球磨机为短筒球磨机，其通常为单仓结构，主要用于粗磨作业或一级磨作业，其作业效率较高，可以实现2-3台球磨机同时串联使用，其使用范围较广。
2、中长筒球磨机：筒体长度L=3D时为中长球磨机。
3、长筒球磨机：筒体长度L≥4D时为长球磨机。
其一般分为2-4个仓。
按磨机装入的研磨介质形状分类1、钢球球磨机内装入的研磨介质主要为钢段或钢球，此类磨机的研磨力度较大，且结构轻便，转速平稳。
2、棒磨机主要用于钢棒介质的研磨，钢棒的直径多在50-100mm之间，研磨时间较长。
棒磨机的仓数一般为两到四个不等，且各仓装入的研磨介质存在一定差异。
为保证其研磨的效果，工作人员会将圆柱形的钢棒放在第一个仓内，而将钢球或钢段放在其他几个仓内。
3、砾石磨机内的研磨介质主要包括卵石、砾石、砂石、瓷球等。
砾石磨机多采用瓷料或花岗岩作为衬板，被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。
按卸料方式进行分类1、尾卸式磨机：尾卸式磨机分别以其首尾作为其磨料的入口和出口。
磨机在工作时，工作人员从入口端将磨料喂入，再由另一端将其卸出。
2、中卸式磨机：中卸式磨机的入口在两端，出口在磨机中部。
工作人员通常从两端喂入磨料，再由筒体中部卸出。
按排矿方式进行分类1、溢流型：通过中空轴排矿。
磨机的选择和计算
磨机的选择和计算一、磨矿设备的选择选择磨矿设备，主要根据所处理矿石的性质、生产规模、产品粒度要求等条件，同时要考虑企业对装备水平和自动化程度的要求、投资限额等因素，最后通过方案对比来确定。
一般在中、小型选矿厂设计中多采用常规的棒磨或球磨设备；对于大型选矿厂要考虑自磨、半自磨、常规设备何者为优。
（一）磨机的选择原则磨机选择一般考虑下列原则：（1）保证生产能力。
所选用的磨矿设备，在保证达到所需磨矿细度的条件下，完成所规定的产量。
（2）能力适当留有富余。
设计要考虑矿石硬度和细度的变化，一般矿床深部矿石变硬或变细，应使所选用磨矿机也能适应，同时确保初期顺利投产。
（3）必须做磨矿试验。
在设计中没有实际资料作依据时，必须要求作磨矿试验，特别是大型选矿厂，应从获得的基础数据进行磨矿机选择计算和比例放大。
（4）适当考虑设备大型化。
设备大型化是近来设计上的趋向。
因设备大型化，总的设备重量轻、占地少、生产系统少，操作人员和辅助系统少，相应的投资和生产成本低。
但大型设备操作和管理水平要求高，作业率若稍有降低，就大大降低选矿厂产量。
（5）选用运转率高的设备。
在同类型的设备中也有好坏新旧之分。
棒磨机、自磨机有时运转率低一些，但在特定条件下还是适用的。
在原则上应选用运转率高的设备，以减少检修和停车时间。
（二）磨机类型的选择目前选矿厂常用的磨矿设备为棒磨机、格子型球磨机、溢流型球磨机、自磨机和砾磨机。
A 棒磨机该设备的特点是：磨矿介质在磨矿机中与矿石呈线接触，磨矿介质有一种“筛分作用”，故有选择破碎的优点，所以不易过粉碎，产品粒度均匀，因此特别适用于磨碎脆性物料。
我国钨、锡矿石重选厂用的很多。
粗磨时棒磨机的单位生产能力大于球磨机；当产品粒度小于0.5毫米时，能力下降。
最合适的产品粒度为3~1毫米。
给矿粒度一般为15~25毫米，大直径的棒磨可达40~50毫米。
它可给入三段开路破碎流程的产品，从而简化破碎流程。
棒磨产品给入下段球磨机再磨，可提高球磨机生产能力。
小型湿式球磨机技术参数表
小型湿式球磨机技术参数表1. 引言小型湿式球磨机是一种常用的研磨设备，广泛应用于各种领域，如矿业、建筑材料、化工等。
本文将详细介绍小型湿式球磨机的技术参数，包括外观尺寸、工作原理、主要零部件以及相关性能指标等。
2. 外观尺寸小型湿式球磨机的外观尺寸通常由长度、宽度和高度三个方面来描述。
具体数值会因不同型号而有所差异，以下为示例：•长度：1000mm•宽度：800mm•高度：1200mm3. 工作原理小型湿式球磨机通过转动的圆筒内部装载的钢球对物料进行碾磨。
物料通过进料口进入圆筒内部，在离心力和摩擦力的作用下与钢球发生碰撞和摩擦，并逐渐被细化。
同时，湿润剂也会被加入以增加物料流动性和降低粉尘产生。
4. 主要零部件小型湿式球磨机包括以下主要零部件：4.1 圆筒圆筒是小型湿式球磨机的主体部分，通常由耐磨材料制成。
它具有一定的长度和直径，内部装载着钢球和待磨的物料。
4.2 进料口和出料口进料口用于将待磨物料导入圆筒内部，而出料口则用于排出已经细化的物料。
这两个口通常位于圆筒的一端，并配有相应的密封装置以防止漏料。
4.3 电动机电动机是驱动小型湿式球磨机转动的关键部件。
它通过传动装置将动力传递给圆筒，使其能够以一定的速度旋转。
4.4 减速器减速器位于电动机与圆筒之间，用于降低电动机的转速并增加扭矩输出。
这样可以提供足够的力量使圆筒能够稳定运行。
4.5 控制系统控制系统包括电气控制柜、按钮和仪表等设备。
通过控制系统可以对小型湿式球磨机进行启停、调速和监控等操作，保证设备的正常运行。
5. 相关性能指标小型湿式球磨机的性能指标对于用户来说非常重要，以下是一些常见的相关指标：5.1 处理能力处理能力是指小型湿式球磨机在单位时间内处理物料的能力。
通常以吨/小时（t/h）作为单位进行衡量。
5.2 主轴转速主轴转速是指小型湿式球磨机圆筒旋转的速度。
它会影响到碾磨效果和物料细化程度。
通常以转/分钟（rpm）作为单位进行表示。
球磨机参数选择和计算
球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。
因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中V ———磨机有效容积，m3；G2———产品中小于0.074mm 的物料占总物料的百分数，%；G1———给矿中小于0.074mm 的物料占总物料的百分数，%；q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时，可用式（1-3）计算：式中q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；式中D i1———需要计算选磨机直径，m；D i1———标准磨机直径，m；K,4———磨机给料粒度和产品粒度系数，G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级＜2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 ＞10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算（1）按经验公式计算功率：式中G,———装入的介质和物料量,t ；D m———磨机筒体有效内径，m；K,5———研磨介质系数，查表1-9。
湿式球磨机
一、湿式球磨机型号规格筒体尺寸(mm) 装料量(吨/次) 转速(rpm) 装机容量(KW) QM700×870 φ 700×870 0.1 48 1.5QM910×1120 φ 910×1120 0.2 40 2.2QM1200×1400 φ 1200×1400 0.5 34 7.5QM1450×1800 φ 1450×1800 1 28 11QM1800×2100 φ 1800×2100 1.5 26 18.5QM2100×2100 φ 2100×2100 2.5 22 22QM2100×2300 φ 2100×2300 3 21 30QM2600×3000 φ 2600×3000 5 16 45QM2800×3600 φ 2800×3600 8 15 55QM3000×5000 φ 3000×5000 15 13 90二、水套球磨机规格型号筒体尺寸装料量(吨/次)转速(rpm) 装机容量(KW)STQM910×1120 φ 910×11200.2 40 5.5 STQM1200×1400 φ 1200×1400 0.5 34 11 STQM1450×1800 φ 1450×1800 1 28 18.5 STQM1800×2100 φ 1800×2100 1.5 24 22 STQM2100×2100 φ 2100×2100 2.5 21 30 STQM2100×2300 φ 2100×2300 3 20 37 三、干式球磨机型号规格装料量(吨) 电机功率( kw) 简体转速(rpm) QJC-0.05 φ606×606 0.05 2.2 43.7QJC-0.1 φ606×758 0.1 2.2 43.7QJC-0.15 φ758×758 0.15 3 39QJC-0.2 φ909×909 0.2 4 36QJC-0.3 φ1061×1061 0.3 5.5 33QJC-0.4 φ1150×1212 0.4 5.5 32QJC-0.5 φ1212×1212 0.5 7.5 31QJC-0.6 φ1272×1212 0.6 7.5 31QJC-0.7 φ1454×1515 0.7 11 28QJC-1.0 φ1515×1515 1.0 11 28QJC-1.5 φ1666×1666 1.5 18.5 26QJC-2.0 φ1818×1818 2.0 22 25QJC-3.0 φ2121×2121 3.0 30 23QJC-4.0 φ2424×2424 4.0 55 22四、喂料机主要技术参数:1、料箱容积：20M32、喂料时间：40-60分/次3、链板速度：1.3米/分钟4、全机重量：6000千克5、电机功率：2.2KW五、喷雾干燥塔型号干粉产量(千克)泥浆含水率燃料热功率(Kj/h)工作喷嘴TCP1500A 1700-336230-50%比重1.4-1.7g/cm 3 重油、柴油、煤气5.4×10612TCP2000A 2273-4483 7.1×10616TCP2500A 2841-5603 9.3×10618TCP3200A 3732-7172 11.9×10624TCP3600A 4320-5040 16.72×10628六、方形震动筛型号QJS-180 QJS-140 QJS-12O QJS-100 QJS-800 QJS-400 筛框尺寸mm 1800×1200 1400×1000 1200×900 1000×800 800×600 600×400 生产能力m3/h 20 16 14 10 7 3 筛面倾角度-5°-5°-4°30' -4°30' -4°12' -4°12 槽底倾角度-0°-0°-0°-0°-0°-0°电机功率KW 5.5 4 3 2.2 1.1 0.8 振动频率分/次960 960 945 945 930 930外形尺寸mm1969×1230×8201580×1032×7801320×1020×7001150×970×680920×680×640530×650×600全机重量公斤358 310 280 210 150 100 七、园形振动筛型号规格筛框尺寸有效筛面面积(mm2)振次(rpm)电机功率ZS450 φ 450 0.14 1450 0.2 ZS600 φ 600 0.23 1450 0.5 ZS800 φ 800 0.41 1450 0.7 ZS1000 φ 970 0.86 1450 0.7 ZS1200 φ1170 1.15 1450 1.5 八、湿式磁选机名称参数分选腔内径Φ172mm分选腔高度360mm电源电压（交流）220v工作压力（直流）200v工作电流 5.2-6.8A工作磁场强度12000 高斯生产能力 2.2T/h除铁效率>90%全机重量280Kg。
球磨机的标准
球磨机的标准
球磨机的标准主要涉及以下几个方面：
1. 整体质量：要求整体外形美观，无明显缺陷。
2. 油漆及颜色：表面喷砂除锈处理，一道硝基底漆，一道硝基面漆。
主体颜色为浅灰色(RAL 7032)；筒体皮带位、联轴器、离合器及皮带轮的颜色为大红色；电机、减速器、制动器、电控柜等外购部件保留按指定的原供方产品油漆颜色。
要求油漆色泽均匀、光亮、手感较细腻，不起皱皮、疙瘩等。
3. 焊缝：不得有裂缝、气孔、夹渣等焊接缺陷。
4. 轴承座：外形整洁美观，铸件不得有裂缝、气孔等铸造缺陷。
轴承座外侧顶部配置油杯，内侧下部配有放油口。
5. 外形尺寸：不同型号的球磨机有不同的外径和高度要求。
6. 料口：进料口和出料口的尺寸和位置需符合一定标准。
7. 运输架：某些规格的球磨机需要配备运输架，以方便运输。
8. 减速传动：需要满足一定的传动要求，包括弹性套柱销联轴器和弹性柱销联轴器的安装要求，液力偶合器的安装要求，同组传动胶带（三角带）长度差的要求，带传动主动轴与被动轴的不平行度要求等。
9. 检查：需要检查各机构动作是否灵活、运转正常，不得有卡阻现象。
以上标准可能因具体应用场景和设备规格有所不同，建议查阅球磨机相关标准或咨询专业人士获取更准确的信息。
球磨机分类
球磨机分类
球磨机是一种常见的工业设备，广泛应用于各种领域，包括矿业、化工、建材、冶金等。
根据不同的工作原理和使用场景，球磨机可以分为多种类型。
首先，按照磨料的类型，球磨机可以分为干式球磨机和湿式球磨机两种。
干式球磨机适用于处理较干燥的物料，而湿式球磨机则适合处理含水量较高的物料。
其次，按照磨机的进出料方式，球磨机可以分为连续式球磨机和间歇式球磨机。
连续式球磨机是一种持续不断地加料和排料的磨机，适用于大规模生产；而间歇式球磨机则是一种逐批加料、逐批排料的磨机，适用于小批量生产和试验研究。
另外，还可以根据磨机的结构特点来分类。
目前市场上常见的球磨机有多仓球磨机、中空轴球磨机、圆锥球磨机、气流球磨机等。
总之，球磨机是一种非常重要的工业设备，具有广泛的应用前景。
在选择合适的球磨机时，需要根据具体的生产需求和工艺特点来进行选择，以实现最佳的工艺效果和经济效益。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿式石灰石球磨机的选择
石灰石浆液制备是FGD系统的重要组成部分，它决定着脱硫岛吸收剂的品质和供给，是整个脱硫岛正常、可靠运行的保证。
而石灰石磨机是浆液制备系统中最重要的设备。
目前国内外电厂烟气脱硫装置普遍采用的石灰石磨制方案有干磨和湿磨二种，以湿磨为主，湿式磨机以卧式球磨机占主要地位。
康百万球磨机和进口球磨机的比较如下：
（以合山电厂2×300MW级机组脱硫装置为例）
1. 规格和技术特点
尺寸：康百万：Φ2800x5250
进口：Φ3000x6500
结构：康百万：卧式圆筒
进口：卧式圆筒
选材：康百万：壳体及端板，碳钢衬胶
进口：壳体及端板，碳钢衬胶
装球量：康百万：钢球规格，Φ20-60，40t
进口：钢球规格，Φ30-80，52t
冷却方式：康百万：油冷却，冷油器为风冷
进口：油冷却，冷油器为水冷
电机：康百万：450kW
进口：700kW
2. 费用
2.1 价格
针对广西合山电厂2×300MW机组烟气脱硫（FGD）工程的二套球磨机，康百万球磨机价格比进口球磨机高约120%。
2.2 运行和维护费用
康百万磨机：
1）技术先进，设备效率高；制造工艺先进，产品精度高，机械损失小，运行轴功率低，装机功率低，因此能耗低。
2）橡胶衬里质量好，设备运行稳定性好，使用周期长，可用率高，故障率低，维护工作量小，维护费用低。
3）装球量少，更换钢球费用低。
进口湿式球磨机生产已有多年的生产经验，主要问题是制造精度差，效率低，能耗高。
设备故障率高，维护工作量大，运行和维护费用较高。
另外，在FGD行业的经验不多，有待进一步研究、优化和
改进。
3. 可靠性
对于2x75%的配置及石灰石浆液箱贮存时间4小时，在锅炉BMCR工况下，单机最大允许停机检修时间为16小时，而磨机的检修时间较长，因此，磨机的停机会影响FGD装置的稳定运行。
康百万球磨机制造精密，运行稳定，故障率低，使用寿命长，且应用业绩多，可靠性高。
进口球磨机故障率高，可用率低，对FGD的稳定运行影响大，可靠性较差。
4. 占地面积
与进口球磨机相比，康百万产品体积小，占地少，便于布置，土建费用低。
5. 其它
配套的石灰石浆液循环泵、水力旋流器等需康百万，若与球磨机成套供货，有利于系统的安装、调试及运行。
国外供货商配套供货能力较强。
国内生产厂配套能力较差。
综上，康百万产品一次性投资高，但运行费用较低，可用率高，对FGD系统影响较小。
进口产品一次性投资低，但运行费用较高，维护工作量大。
6. 结论
本项目FGD装置可用率要求达到95%以上，这就要求各配套系统力求运行可靠，因此本投标书石灰石制备系统推荐选用康百万球磨机。
