起重机伸缩臂绳排伸缩原理
吊车伸缩原理

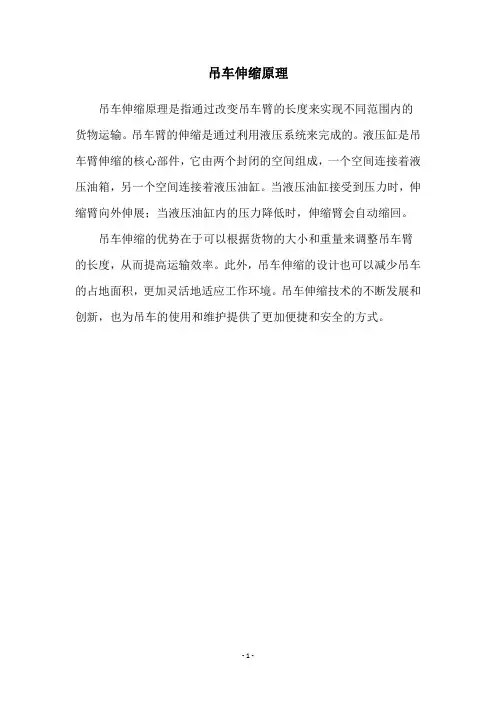

吊车伸缩原理
吊车伸缩原理是指通过改变吊车臂的长度来实现不同范围内的货物运输。
吊车臂的伸缩是通过利用液压系统来完成的。
液压缸是吊车臂伸缩的核心部件，它由两个封闭的空间组成，一个空间连接着液压油箱，另一个空间连接着液压油缸。
当液压油缸接受到压力时，伸缩臂向外伸展；当液压油缸内的压力降低时，伸缩臂会自动缩回。
吊车伸缩的优势在于可以根据货物的大小和重量来调整吊车臂的长度，从而提高运输效率。
此外，吊车伸缩的设计也可以减少吊车的占地面积，更加灵活地适应工作环境。
吊车伸缩技术的不断发展和创新，也为吊车的使用和维护提供了更加便捷和安全的方式。
- 1 -。
伸缩牵引绳伸缩的原理
伸缩牵引绳伸缩的原理伸缩牵引绳是一种具有弹性的绳索，能够根据外部的力的变化而伸缩，并保持一定的张力。
它常被用于吊车、电梯等设备中，用于拉动或提升重物。
伸缩牵引绳的原理主要涉及两个方面：弹性力的作用和绳索结构的设计。
首先，伸缩牵引绳能够发挥作用的关键在于它的弹性力。
当外部力作用在绳索上时，绳索会产生伸长或收缩的变化。
这是因为绳索的原材料通常是高弹性的材料，如橡胶、塑料或金属弹簧。
这些材料具有很好的回弹性，即在受到外力作用后它们能够迅速恢复到原来的形状。
因此，当外力拉伸或压缩绳索时，绳索会通过材料本身的回弹性产生与之相反的力。
这种相互作用的力被称为弹性力。
其次，伸缩牵引绳的结构设计也对其伸缩的效果有重要影响。
绳索通常由多根纤维、金属丝或塑料制成的单独的细条线组成。
这些细条线之间是相互连接的，通过编织、扭曲或绕组而形成绳索的结构。
在绳索的设计中，通常根据所需的强度、伸缩程度以及使用环境特点来决定绳索的结构。
较为常见的绳索结构包括单绳结构、多绳结构以及钢丝绳结构。
不同结构的绳索对伸缩的程度和强度都有着不同的影响。
在实际使用中，伸缩牵引绳会根据外部力的大小和方向来调整其自身的长度和张力。
当外部力作用在绳索上时，绳索会因为受到的拉力而伸长；而当拉力减弱时，绳索会恢复到原来的长度。
这样，伸缩牵引绳可以根据外部的拉力实现自动伸缩的功能。
同时，由于弹性力的存在，伸缩牵引绳还能保持一定的张力，使其能够牵引或举起重物。
总的来说，伸缩牵引绳的原理是基于材料的弹性和绳索的结构设计。
弹性力使绳索能够根据外力的变化而伸缩，并通过自身的回弹性产生与外力相反的力。
绳索的结构设计则决定了绳索伸缩的程度和强度。
通过这些原理的相互作用，伸缩牵引绳能够在各种工程和设备中实现拉动、牵引或提升重物的功能。
伸缩臂的工作原理
伸缩臂的工作原理
伸缩臂是一种能够自由伸长和缩短的装置，常见于吊车、挖掘机和机械臂等工程设备中。
其工作原理是由液压系统驱动，通过控制液压油的流动来改变机械臂的长度。
伸缩臂的主要部分包括伸缩油缸、活塞、密封圈和液压管路等。
液压系统通过泵将液压油送入伸缩油缸，使活塞向外伸出。
活塞上的密封圈起到密封作用，防止液压油泄漏。
当伸缩臂需要缩短时，液压系统控制液压油回流，使油缸内的液压油减少，从而使活塞向内收回，缩短伸缩臂的长度。
为了确保伸缩臂的安全和稳定，通常会在伸缩油缸上安装防止过载的安全阀。
当液压油压力超过预设的安全值时，安全阀会打开并释放液压油，以保护伸缩臂不受损坏。
伸缩臂的长度可通过操纵台控制，在操作人员的指令下，液压系统调节液压油的流动速度和方向，从而实现伸缩臂的伸长和缩短。
这种工作原理使得伸缩臂可以适应不同工作环境和需求，具有灵活性和高效性的特点。
总之，伸缩臂的工作原理是通过液压系统的驱动，控制液压油的流动来改变机械臂的长度，实现伸缩功能。
这种机制使得伸缩臂在工程设备中发挥着重要作用。
起重机小百科——起重机伸缩臂原理
起重机小百科——起重机伸缩臂原理汽车起重机的吊臂是起重机最重要的部分，起重机是利用吊臂顶端的滑轮组支承卷扬钢丝绳悬挂重物，利用吊臂的长度和倾角的变化改变起升高度和工作半径。
虽然吊臂的作用都是悬挂和搬运物体，但是不同的吊臂结构和技术，使起重机的性能和效率有很大的不同。
一、汽车起重机的吊臂结构汽车起重机的吊臂一般包括主臂和副臂两部分。
汽车起重机主吊臂主要有两种类型，一种是由型材和管材焊接而成的桁架结构吊臂，一种是有各种断面的箱型结构吊臂。
随着汽车起重机的发展，现在大部分的汽车起重机主吊臂都是箱型结构，只有少部分是桁架结构。
汽车起重机副臂的作用是，当主臂的高度不能满足需要时，可以在主臂的末端连接副臂，达到往高处提升物体的目的。
副臂只能提升较轻的物体。
副臂一般只有一节臂，也有两节以上的折叠式副臂或伸缩式副臂，其中以折叠式的桁架结构副臂最为常见。
二、汽车起重机的吊臂伸缩原理（一）汽车起重机的吊臂伸缩形式有以下几种：1、顺序伸缩机构--伸缩臂的各节臂以一定的先后次序逐节伸缩。
2、同步伸缩机构--伸缩臂的各节臂以相同的相对速度进行伸缩。
3、独立伸缩机构--各节臂能独立进行伸缩的机构。
4、组合伸缩机构--当伸缩臂超过三节时，可以同时采用上列的任意两种伸缩方式进行伸缩的机构。
（二）汽车起重机按伸缩机构的技术分，可以分为无销全液压伸缩机构和自动插销式伸缩机构。
1、无销全液压伸缩机构的优点是臂长变化容易，工作臂长种类多，实用性很强。
缺点是自重大，对整机稳定性的影响较大。
无销全液压伸缩机构有不同的组合形式，可以是多液压缸加一级绳排，可以是单液压缸或多液压缸加两级绳排。
多液压缸加一级绳排的特点是最末一节伸缩臂采用钢丝绳伸缩，其它伸缩臂采用多级缸或多个单级缸或多级缸和单级缸套用等方式直接用油缸伸缩。
因而最末伸缩臂的截面变化较大，其它臂节截面的变化较小。
1-基本臂；2-二节臂；3-三节臂；4-四节臂；5-一级油缸；6-二级油缸；7-三级油缸单液压缸或多液压缸加两级绳排的特点是单缸或双缸加两级绳排实现四节或五节臂的伸缩。
伸缩牵引绳原理

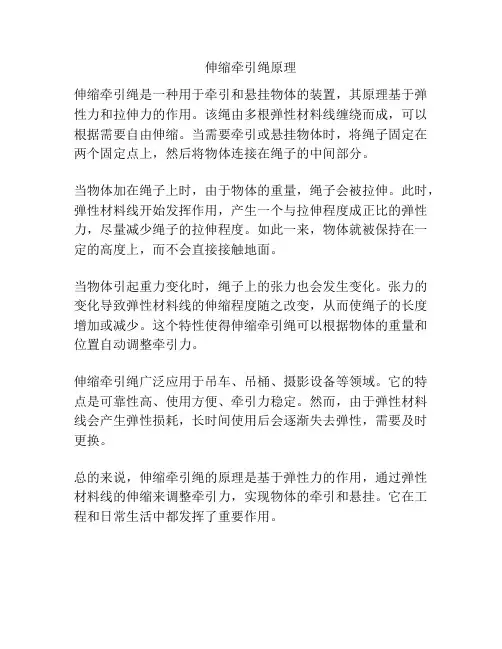

伸缩牵引绳原理
伸缩牵引绳是一种用于牵引和悬挂物体的装置，其原理基于弹性力和拉伸力的作用。
该绳由多根弹性材料线缠绕而成，可以根据需要自由伸缩。
当需要牵引或悬挂物体时，将绳子固定在两个固定点上，然后将物体连接在绳子的中间部分。
当物体加在绳子上时，由于物体的重量，绳子会被拉伸。
此时，弹性材料线开始发挥作用，产生一个与拉伸程度成正比的弹性力，尽量减少绳子的拉伸程度。
如此一来，物体就被保持在一定的高度上，而不会直接接触地面。
当物体引起重力变化时，绳子上的张力也会发生变化。
张力的变化导致弹性材料线的伸缩程度随之改变，从而使绳子的长度增加或减少。
这个特性使得伸缩牵引绳可以根据物体的重量和位置自动调整牵引力。
伸缩牵引绳广泛应用于吊车、吊桶、摄影设备等领域。
它的特点是可靠性高、使用方便、牵引力稳定。
然而，由于弹性材料线会产生弹性损耗，长时间使用后会逐渐失去弹性，需要及时更换。
总的来说，伸缩牵引绳的原理是基于弹性力的作用，通过弹性材料线的伸缩来调整牵引力，实现物体的牵引和悬挂。
它在工程和日常生活中都发挥了重要作用。
起重机伸缩臂伸缩原理
起重机伸缩臂伸缩原理
起重机伸缩臂是一种常见的起重设备，它能够通过伸缩来适应不
同高度的工作需求。
其中，起重机伸缩臂的伸缩原理是其能够顺利运
转的基础。
首先，起重机伸缩臂伸缩原理是通过采用液压系统实现的。
液压
系统采用液体传递压力来实现机械运动，因此起重机伸缩臂伸缩也是
通过液压系统来实现的。
其次，起重机伸缩臂的伸缩原理是通过液压缸来实现的。
液压缸
是液压系统中的重要组成部分，它可以将液体的压力转换成机械力，
从而实现伸缩臂的伸缩。
具体来说，当液压系统向液压缸中充入液体时，液压缸的活塞就
会被推动向伸缩臂的一端。
这样一来，伸缩臂就会向外伸展，从而实
现伸缩臂的伸长。
反之，当液压系统将液体从液压缸中排放时，液压
缸的活塞则会被拉回到起始位置，伸缩臂也会缩回到原来的长度。
此外，起重机伸缩臂伸缩原理还需要考虑到液压系统中的控制阀。
控制阀可以对液压系统中的液体流量进行控制，从而实现对起重机伸
缩臂伸缩速度和长度的控制。
因此，控制阀的调节是起重机伸缩臂能
否顺利运转的关键。
总之，起重机伸缩臂伸缩原理是通过采用液压系统和液压缸来实
现的。
液压缸的活塞可以将液压系统中的液体压力转换为机械力，从
而实现起重机伸缩臂的伸缩。
此外，起重机伸缩臂的运行速度和长度还受到控制阀的调节控制。
掌握这些原理，就可以更好地维护和操作起重机伸缩臂设备了。
吊车大臂伸缩绳排原理
吊车大臂伸缩绳排原理吊车大臂伸缩绳排是吊车伸缩机构的重要组成部分，它通过伸缩绳排的伸缩来实现吊臂的伸缩，从而实现吊车的伸缩功能。
在吊车工作中，吊臂的伸缩功能是非常重要的，它能够满足各种作业需求，提高吊车的作业效率和灵活性。
因此，了解吊车大臂伸缩绳排的原理对于吊车的使用和维护具有重要意义。
吊车大臂伸缩绳排主要由伸缩绳排、伸缩绳轮、伸缩绳、伸缩绳轮座、伸缩绳排座等部件组成。
当吊车需要伸缩时，伸缩绳排通过伸缩绳轮和伸缩绳连接吊臂，通过伸缩绳排座和伸缩绳轮座等部件固定在吊车的伸缩机构上。
当伸缩绳排受到伸缩力作用时，伸缩绳排会沿着伸缩绳轮的轨道进行伸缩运动，从而带动吊臂的伸缩。
伸缩绳排的伸缩过程需要保证伸缩绳排的稳定性和可靠性，以及伸缩绳排与伸缩绳轮的良好配合，从而确保吊臂的伸缩能够顺利进行。
吊车大臂伸缩绳排的伸缩原理是利用伸缩绳排和伸缩绳轮之间的摩擦力和张力来实现的。
当吊车需要伸缩时，伸缩绳排受到伸缩力作用，通过伸缩绳轮的摩擦力和张力来实现吊臂的伸缩。
在伸缩过程中，伸缩绳排和伸缩绳轮之间的摩擦力需要保持在一个合适的范围内，既要保证伸缩绳排的伸缩顺利进行，又要保证伸缩绳排的稳定性和可靠性。
此外，伸缩绳排和伸缩绳轮之间的张力也需要保持在一个合适的范围内，以确保吊臂的伸缩能够平稳进行。
在吊车工作中，吊车大臂伸缩绳排的伸缩原理对于吊车的使用和维护具有重要意义。
在使用吊车时，需要根据吊车的工作需求和吊臂的伸缩情况来合理调整伸缩绳排和伸缩绳轮之间的摩擦力和张力，以确保吊臂的伸缩能够顺利进行。
在维护吊车时，需要定期对吊车大臂伸缩绳排进行检查和维护，以确保吊车大臂伸缩绳排的稳定性和可靠性。
总之，吊车大臂伸缩绳排的伸缩原理是利用伸缩绳排和伸缩绳轮之间的摩擦力和张力来实现的。
了解吊车大臂伸缩绳排的伸缩原理对于吊车的使用和维护具有重要意义，可以帮助用户更好地使用和维护吊车，确保吊车的安全运行和作业效率。
吊臂伸缩原理
吊臂伸缩原理吊臂伸缩原理是指吊车、塔吊等起重机械中使用的一种技术，通过伸缩吊臂的长度来实现起重物品的高度变化。
吊臂伸缩原理在工程施工和物料搬运中具有重要的应用价值，下面将对吊臂伸缩原理进行详细介绍。
首先，吊臂伸缩原理的基本构成包括伸缩机构和伸缩控制系统。
伸缩机构通常由液压缸、伸缩臂和支撑结构等部件组成，通过液压系统控制液压缸的伸缩，从而改变伸缩臂的长度。
伸缩控制系统则负责控制伸缩机构的伸缩速度和位置，保证吊臂伸缩的平稳和精准。
其次，吊臂伸缩原理的工作过程可以简单描述为，当需要改变吊臂长度时，伸缩控制系统发送信号，液压系统开始工作，液压缸伸出或缩回，从而改变伸缩臂的长度。
在伸缩过程中，液压系统需要对液压缸施加适当的压力和流量控制，以确保吊臂伸缩的平稳和可控性。
再次，吊臂伸缩原理的优势在于其灵活性和适用性。
通过改变吊臂长度，起重机械可以适应不同高度的起重作业，满足不同工程施工和物料搬运的需求。
同时，吊臂伸缩原理还可以提高起重机械的作业效率和安全性，减少施工现场的占地面积和人工操作，提升施工效率和安全性。
最后，吊臂伸缩原理的发展趋势是向着智能化和自动化方向发展。
随着科技的不断进步，起重机械的伸缩控制系统将更加智能化和自动化，通过传感器、控制器和执行机构的联动，实现吊臂伸缩的精准和自动化控制，提高起重机械的智能化水平和作业效率。
总之，吊臂伸缩原理作为起重机械中的重要技术，具有广泛的应用前景和发展空间。
通过不断优化伸缩机构和伸缩控制系统，提高吊臂伸缩的精准度和自动化水平，可以更好地满足工程施工和物料搬运的需求，推动起重机械技术的进步和发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绳排伸缩机构原理图（四节臂）
绳排伸缩机构原理图（五节臂）
绳排伸缩机构原理图（六节臂）
起重机伸缩臂绳排伸缩机构伸缩原理
主臂的伸缩机构很多，可以从两种角度进行分类，即按驱动形式的不同，以及各节臂间的伸缩次序关系不同进行分类。
按驱动形式的不同，可分为液压、液压—机械和人力三种。采用液压驱动时，执行元件选用液压油缸，利用缸体和活塞杆的相对运动推动，推动下节臂的伸缩，在设计三节臂伸缩机构时，为了减轻重量，还可以利用吊臂之间的伸缩比例，采用钢丝绳和滑轮组实现第三节臂的伸缩，以实现第三节臂的伸缩，这就形成了液压机械驱动。在某些情况下可以取消伸缩机构，代之采用人力驱动，或采用推杆和绳索的器件，而辅之以人工安装插销等方法伸缩吊臂，这就形成了人力驱动。这几种方法往往在小于等于三节臂的情况下使用。
对于拥有三节或三节以上的吊臂来讲，各节臂的伸缩方式可以由不同的选择，但是，由前面提到的大致可以分为三类。
（1）顺序伸缩：指吊臂在伸缩过程中，各节伸缩臂必须按一定先后顺序，完成伸缩动作。
（2）同步伸缩：指吊臂在伸缩过程中，各节伸缩臂同时以相同的形成比例进行伸缩。
（3）独立伸缩：指吊臂在伸缩过程中，各节臂均能独立进行伸缩。显然，独立伸缩构，同样也可以完成顺序伸缩或同步伸缩的动作。
三节臂伸缩原理图：
绳排伸缩机构原理图（三节臂）
说明：
二节臂与基本臂通过伸缩油缸连接；三节臂通过粗、细拉索与基本臂连接。
粗拉索（外伸）——红线；总长L1，一端固定在基本臂尾部，一端固定在三节臂尾部，中间绕过伸缩油缸头部导向轮。
细拉索（回缩）——紫线；总长L2；一端固定在基本臂头部筒体处，一端固定在三节臂尾部，中间绕过二节臂尾部导向轮。
在现实中，三节伸缩臂或三节以上的伸缩机构，往往式上述几种伸缩机构的中和，而很少单独采用某一种伸缩机构。在三节伸缩臂时，基本上采用一个液压缸加一个滑轮组的同步伸缩机构。超过三节臂时，常用两个液压缸加一个滑轮组的伸缩机构，或采用三个液压缸的伸缩机构，五节或简单的插销式伸缩机构。
本次设计的四节臂伸缩，采用后种方法过于落后，顾采用第一种方法。即，用一个液压缸加两个滑轮组的伸缩方式。传动方案如图3.1
图3.1 伸缩臂传动方案图
传动过程：液压缸2向外伸出带动第2节臂伸出，同时由于钢丝绳的长度是不变的，而液压缸2向外伸出时钢丝绳1变长，从而钢丝绳6变短，使得第三节臂通过固定在液压缸2上的滑轮3向外伸出，当第三节臂向外伸出的时候由于钢丝绳的长度是不变的，钢丝绳8变长，从而钢丝绳9变短，使得第四节臂通过固定在三节臂上的滑轮向外伸出，最终按顺序的伸长，反之缩回过程同理。
工作原理：
参考基准：基本臂（基本臂相对整车静止不动），即在整个伸缩过程中将基本臂看作是静止不动的。
外伸：伸缩油缸外伸时，缸筒外伸ΔL1,油缸就带着二节臂外伸ΔL2=ΔL1，由于基本臂保持不动，并且粗拉索两端固定固定在基本臂和三节臂，而且长度L1总长不变；因此只能三节臂外伸，伸出量等于缸筒的外伸量ΔL3=ΔL1；由于ΔL2=ΔL3，即二、三节臂外伸量相等，这就是我们平时所说的同步伸缩，一个伸缩动作的发生，带来相邻两节起重臂的伸缩量相等。
