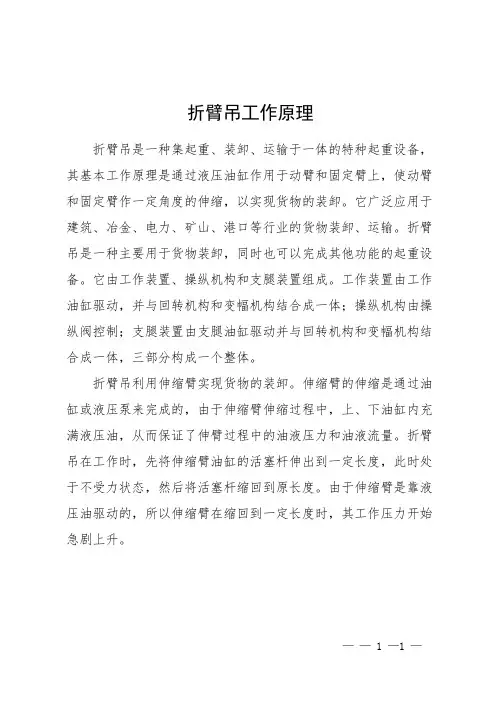

折臂吊工作原理
折臂吊是一种集起重、装卸、运输于一体的特种起重设备，其基本工作原理是通过液压油缸作用于动臂和固定臂上，使动臂和固定臂作一定角度的伸缩，以实现货物的装卸。
它广泛应用于建筑、冶金、电力、矿山、港口等行业的货物装卸、运输。
折臂吊是一种主要用于货物装卸，同时也可以完成其他功能的起重设备。
它由工作装置、操纵机构和支腿装置组成。
工作装置由工作油缸驱动，并与回转机构和变幅机构结合成一体；操纵机构由操纵阀控制；支腿装置由支腿油缸驱动并与回转机构和变幅机构结合成一体，三部分构成一个整体。
折臂吊利用伸缩臂实现货物的装卸。
伸缩臂的伸缩是通过油缸或液压泵来完成的，由于伸缩臂伸缩过程中，上、下油缸内充满液压油，从而保证了伸臂过程中的油液压力和油液流量。
折臂吊在工作时，先将伸缩臂油缸的活塞杆伸出到一定长度，此时处于不受力状态，然后将活塞杆缩回到原长度。
由于伸缩臂是靠液压油驱动的，所以伸缩臂在缩回到一定长度时，其工作压力开始急剧上升。
—— 1 —1 —。
钢丝绳排线器工作原理
钢丝绳排线器的工作原理钢丝绳排线器是一种用于协助将钢丝绳从一端拉伸到另一端的工具。
它通常由一个手动或电动的机械装置组成，可以提供足够的力量和控制来拉伸钢丝绳，并确保其在安全性和效率方面的正确使用。
1. 结构组成钢丝绳排线器通常由以下几个主要部分组成：1.机架：承载整个装置的框架结构，通常由坚固耐用的金属材料制成。
2.电机（可选）：如果是电动排线器，它会配备一个电机来提供动力。
3.齿轮传动系统：将电机（如果有）或手动操作转化为足够的力量和控制来拉伸钢丝绳。
4.控制系统：用于控制排线器的运行，包括启动、停止、调速等功能。
5.手柄：用于手动操作排线器时提供人工力量和控制。
6.线盘：放置待拉伸的钢丝绳的卷筒，可以根据需要选择不同尺寸和容量的线盘。
7.引导装置：将钢丝绳从线盘引导到拉伸位置，并防止其打结或缠绕。
2. 工作原理钢丝绳排线器的工作原理如下：1.准备工作：首先，将待拉伸的钢丝绳正确地安装在线盘上，并通过引导装置将其引导到拉伸位置。
确保钢丝绳没有打结或缠绕，以免影响后续操作。
2.启动排线器：根据需要，可以通过手动操作或电动开关启动排线器。
如果是电动排线器，电机会提供足够的动力来带动齿轮传动系统；如果是手动操作，手柄会转动齿轮传动系统。
3.拉伸钢丝绳：当排线器开始工作时，齿轮传动系统会转动并施加力量在钢丝绳上。
这种力量可以通过不同的机械设计实现，例如螺旋桨、液压系统等。
这样的力量可以使钢丝绳保持紧张状态，并逐渐拉伸到目标位置。
4.控制和调节：控制系统允许用户根据需要对排线器进行调速和控制。
这样可以确保在拉伸过程中保持适当的张力，并避免过度拉伸或过松。
5.完成任务：一旦钢丝绳达到目标位置，排线器可以停止工作。
此时，钢丝绳已经完成了拉伸过程，并可以用于其他应用。
3. 注意事项在使用钢丝绳排线器时，需要注意以下几点：1.安全操作：使用者应该熟悉排线器的操作方法，并遵循相关的安全规定和操作指南。
确保在操作过程中戴好个人防护装备，如手套、护目镜等。
起重机应用的机械原理图
起重机应用的机械原理图1. 起重机的基本原理•起重机是一种用来搬运重物的机械设备，通过应用机械原理来实现。
•起重机通常由底座、井架、起重机械、起重机臂和配重器等部分组成。
•起重机的原理是利用杠杆原理和拉绳原理来实现货物的悬挂、升降和前后移动。
2. 基于杠杆原理的起重机设计•起重机的主要部件包括井架、起重机臂和配重器。
•井架是起重机的支撑结构，通过利用杠杆原理来支撑重物的悬挂和移动。
•起重机臂是起重机的升降和伸缩部分，利用杠杆原理来实现货物的升降。
•配重器是起重机的平衡装置，利用杠杆原理来平衡和稳定起重机的运行。
3. 基于拉绳原理的起重机设计•起重机的拉绳系统主要包括卷筒、钢丝绳和滑轮等部分。
•卷筒是起重机的动力装置，通过卷绕钢丝绳来实现升降和前后移动。
•钢丝绳是起重机的悬挂和运输装置，通过受力和松弛来实现货物的悬挂和运输。
•滑轮是起重机的拉绳导向装置，通过减少摩擦力来提高起重机的工作效率。
4. 起重机的工作原理•起重机的工作原理是将物体从低处提升到高处或从高处降下来，通过应用机械原理来实现。
•起重机通常通过起重机械和起重机臂的协同工作来完成货物的悬挂、升降和前后移动。
•起重机的操作员通过控制起重机的控制装置来实现起重机的运行和工作。
5. 起重机的应用领域•起重机广泛应用于工厂、港口、仓库和建筑工地等场所。
•在工厂中，起重机可用于装卸货物、搬运重物和维护设备。
•在港口中，起重机可用于装卸货船、集装箱和货物堆栈。
•在仓库中，起重机可用于堆垛、拣选和运输货物。
•在建筑工地中，起重机可用于吊装建筑材料和运输设备。
6. 起重机的发展趋势•随着科技的发展，起重机逐渐实现了自动化控制和智能化管理。
•现代起重机采用电子控制系统和传感器来实现精确控制和监测。
•起重机的结构和材料也在不断改进，以提高起重机的承载能力和工作效率。
•同时，起重机的安全性和可靠性也得到了大幅提升，以确保操作员和周围环境的安全。
综上所述，起重机应用的机械原理图是基于杠杆原理和拉绳原理来设计和实现的。
伸缩臂原理
伸缩臂原理
x
伸缩臂原理
伸缩臂是一种用于机械臂移动或抓取物体的特殊机械结构。
它以各种定式通过活塞或液压系统伸缩来实现机械臂的稳定而有效的运动。
伸缩臂作为一种灵活的机械元件，有着广泛的应用，主要用来改变设备的运动轨迹，包括在机器人，台钻架，抓拿机床，建筑工程机械，制造机器以及自动驾驶系统等设备中使用。
伸缩臂的工作原理主要是利用活塞或者液压控制系统将输入的动力(如压缩空气或流体)转换为有效的运动输出。
它也可以用于驱动液压马达，使机械臂能够实现精准的位置控制，控制运动轨迹，并提供所需要的力矩。
伸缩臂的结构可以分为活塞式伸缩臂和空心伸缩臂两大类，其中活塞式伸缩臂利用内置活塞将液压空气传递到控制阀上，而空心伸缩臂使用气缸来创建气驱动力。
除了结构上的不同，伸缩臂的控制系统也有很大的差异，一般情况下，活塞式伸缩臂使用双重节制装置来精确控制活塞的运动位置，而空心伸缩臂则利用蝶阀控制气驱动力的变化，从而改变机械臂的运动轨迹。
在使用伸缩臂之前，需要结合实际情况进行选型，确定机械臂的运动轨迹，以便满足特定的工作要求。
- 1 -。
汽车起重机伸缩臂标准规范
汽车起重机伸缩臂标准规范篇一：汽车起重机汽车起重机汽车起重机44035个汽车起重机品牌1258种汽车起重机产品资料,最新的汽车起重机汽车起重机报价信息。
简介汽车起重机是装在普通汽车底盘或特制汽车底盘上的一种起重机，其行驶驾驶室与起重操纵室分开设置。
这种起重机的优点是机动性好，转移迅速。
缺点是工作时须支腿，不能负荷行驶，也不适合在松软或泥泞的场地上工作。
汽车起重机的底盘性能等同于同样整车总重的载重汽车，符合公路车辆的技术要求，因而可在各类公路上通行无阻。
此种起重机一般备有上、下车两个操纵室，作业时必需伸出支腿保持稳定。
起重量的范围很大，可从8吨～1000吨，底盘的车轴数，可从2～10根。
是产量最大，使用最广泛的起重机类型。
发展历程中国的汽车式起重机诞生于上世纪的10年代，经过了近30年的发展，期间有过3次主要的技术改进，分别为70年代引进苏联的技术，80年代引进日本的技术，90年代引进德国的技术。
但是总体来说，中国的汽车式起重机产业始终走着自主创新的道路，有着自己清晰的发展脉络，尤其是近几年，中国的汽车式起重机产业取得了长足的发展，虽然与国外相比还有一定的差距，但是这个差距正在逐渐的缩小。
而且中国目前在中小吨位的汽车式起重机的性能已经完好，能够满足现实生产的要求。
在不久的将来，中国的汽车式起重机行业一定会发展成为一个发展稳定，市场化程度高的成熟产业。
许多专家认为，高速发展的市场，是中国汽车式起重机产业各个厂商有利的技术创新基础和环境。
近几年，中国汽车式起重机产业除了一家较小的与日本起重机品牌厂家合资以外，其余厂家一直在追赶国外先进水平的进程中，一直坚持自主的技术创新道路，基本上没有整体引进国外技术的做法，也使的中国汽车式起重机产业在达到和接近国际先进水平的同时，在产品技术上有明显的中国特质。
中国汽车式起重机已经大量使用PLC可编程集成控制技术，带有总线接口的液压阀块，液压马达，油泵等控制和执行元件已较为成熟，液压和电器已实现了紧密的结合。
单缸插销式伸缩臂的几个关键技术问题探讨
该系统主要由控制器、显示器、操作手柄、长度传感器、位置检测开关等电子元气件 组成。之所以选用PLC控制技术，是因为传统的继电器控制已无法实现单缸伸缩机构复 杂的逻辑控制要求， PLC控制较易实现复杂的逻辑控制、抗干扰能力强、适合移动式起
重机恶劣的工作环境。当前国内对总线技术尤其是CAN总线的研究、应用较为关注，笔 者根据实践经验认为能否实现吊臂的自动伸缩，关键在于能否消除吊臂在伸缩过程中震动 和冲击的影响，实现长度和位置信号可靠的检测和传输。除控制器和显示器之间的通讯外， CAN总线技术不应是目前我们迫切需要采用的技术。此外自动伸缩技术的实现必须建立 在大量实验的基础上，任何细节的忽略都将导致功败垂成。
我们对上述关键技术进行了历时一年多的科研攻关，最终全部掌握并应用在我厂全地
面系列起重机上，取得了良好的效果。下一步我们将进行更加深入的研究、探讨，进一步 提高系统的安全性、可靠性、舒适性。
单缸插销式伸缩臂技术是典型的机、电、液一体化系统，根据我们的一些粗浅认识和 实践经验，现对伸缩臂中的几点关键技术浅述如下：
1 、单缸伸缩机构。
以较典型的德国利勃海尔为例，作为伸缩臂伸缩的执行机构，主要由（见图一） 1 . 伸缩缸、 2 . 拔销机构、 3 . 缸销等组成，为保证伸缩臂伸缩过程的安全性、可靠性， 该机构采用内置式互锁系统即在伸缩油缸上装的弹簧驱动缸销销定伸缩臂后，才机械释放 该节臂和其他节臂的连接。该方式确保某一节伸缩臂和伸缩油缸互相锁定后才能释放该节 臂和其它节臂的联接。利勃海尔将拔销装置置于伸缩机构上方，其优点是结构简单， 自锁 性强，便于实现；格鲁夫(GROVE) 、德马格(DEMAG) 、多田野(TADAN O F A U N ) 将拔销装置置于伸缩机构两侧，结构布置上比较困难，对加工、装配精度要 求高，插拔销难度相对较大。缸销则都布置在伸缩机构的侧方。单缸伸缩机构要求动作灵 活、可靠性高、响应速度快、互锁性好，否则，很难实现吊臂的可靠伸缩。
起重机液压原理.
起重机液压原理研究与分析前言：工程起重机是被广泛地应用于各种物料的起重、运输、装卸、安装和人员输送等作业中现代工业生产不可缺少的设备。
它对减轻劳动强度，节省人力，降低建设成本，提高施工质量，加快建设速度，实现工程施工机械化起着十分重要的作用。
工程起重机涉及了很多学科的知识，内容很广，值得深究。
随着我国工业的快速发展，各种各样和形式设备的需求量也日益增加，这就需要更大的动力来提供这些设备的运作。
比如抗震救灾中使用的吊车，挖掘机，装载机等都是大功率起重设备，那么他们是靠什么来提供如此大的动力？他们大多是靠液压系统来提供动力，所以研究和设计液压系统是很必要和重要的，那么我们就从现实生活中的一些常见流动式起重机和履带吊液控系统工作原理设备中来找到我们需要的答案。
第一章;流动式起重机第一节．概述1.流动式起重机的种类流动式起重机属于旋转臂架式起重机。
由于靠自身的动力系统驱动，也称为自行式起重机，其中采用充气轮胎装置的被称为轮式起重机。
流动式起重机可以长距离行驶，灵活转换作业场地，机动性好，因而得到广泛应用。
流动式起重机主要有汽车起重机、轮胎起重机和履带式起重机，它们的特性简要介绍如下。
1.1. 1汽车起重机汽车起重机使用汽车底盘，具有汽车的行驶通过性能，行驶速度高。
缺点是运行不能负载，起重时必须打支腿。
但因其机动灵活，可快速转移的特点，使之成为我国流动式起重机中使用量最多的起重机。
1.1. 2轮胎起重机轮胎起重机采用专门设计的轮胎底盘，轮距较宽，稳定性好，可前后左右四面作业，在平坦的地面上可不用支腿负载行驶。
在国外，轮胎起重机特别是越野轮胎起重机使用越来越广泛，大有取代汽车起重机的趋势。
1.1. 3履带式起重机图片来自中国教育网。
履带式起重机是用履带底盘，靠履带装置行走的起重机。
与轮式起重机相比有其突出的特点：履带与地面接触面积大、比活小，可在松软、泥泞地面上作业；牵引系数高、爬坡度大，可在崎岖不平的场地上行驶；履带支承面宽大，稳定性好，一般不需要设置支腿装置。
起重机伸缩臂结构工况与力学设计分析
起重机伸缩臂结构工况与力学设计分析摘要：随着国内基础设施建设的不断发展, 操作便捷灵活的汽车起重机在整个工程领域中所占比重不断上升。
由于行业内部竞争激烈和施工现场不确定因素的增多, 导致需求者对汽车起重机的起重性能、承载能力和安全性要求也逐渐提高。
起重臂作为起重机的主要受力构件 , 其强度和刚度的强弱必然会对整机的性能造成一定的影响。
所以对起重机伸缩臂的强度和刚度分析以及结构的优化设计研究具有现实意义。
本文把汽车起重机伸缩臂作为研究对象，先结合起重机设计规范和相关力学知识对伸缩臂结构进行必要的力学分析。
然后据实际工程作业情况，对起重机实际工况作出分析，选择其中三种典型工况进行了相关分析研究。
关键词：伸缩臂；工况分析；力学计算引言我国城镇化建设的快速发展，促使建筑业也蓬勃发展，造就了一批高大宏伟的建筑物。
近年来，居民楼也由传统的多层发展为高层，并且外观造型新颖奇特，深受人们青睐。
对如何维护新型建筑外观的清洁与美观提出了新的要求，所以对施工作业设备在日常施工、安装以及维护有了更高的要求。
此外，在经济迅速发展，国家对基础设施建设投入也逐渐增大，在建设规模越来越大的环境下，对起重安装工程设备的需求量也随之加大，并由之前传统的半自动化作业向自动化，半机械化向机械化过渡，因此工程起重机的需求量开始快速增长，产量也是日新月异地刷新纪录。
值得一提的是，国内外有一个共通点——发展最为迅速的是汽车起重机。
而汽车起重机关键部位在于吊臂，利用吊臂卸载负荷，可以提高起重机的作业范围和作业难度。
而汽车起重机的主要承载构件是吊臂，担负着起重机的各种负荷，因而耗钢量很大。
其结构设计好坏，对起重机整体性能以及生产成本的控制将产生直接影响。
因此很有必要对汽车起重机吊臂的结构设计、力学性能等进行充分的分析与辩证。
汽车起重机的吊臂伸缩形式分类1、顺序伸缩机构–伸缩臂的各节臂以一定的先后次序逐节伸缩。
2、同步伸缩机构–伸缩臂的各节臂以相同的相对速度进行伸缩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
起重机伸缩臂绳排伸缩原理
起重机伸缩臂绳排伸缩机构伸缩原理
主臂的伸缩机构很多，可以从两种角度进行分类，即按驱动形式的不同，以及各节臂间的伸缩次序关系不同进行分类。
按驱动形式的不同，可分为液压、液压—机械和人力三种。
采用液压驱动时，执行元件选用液压油缸，利用缸体和活塞杆的相对运动推动，推动下节臂的伸缩，在设计三节臂伸缩机构时，为了减轻重量，还可以利用吊臂之间的伸缩比例，采用钢丝绳和滑轮组实现第三节臂的伸缩，以实现第三节臂的伸缩，这就形成了液压机械驱动。
在某些情况下可以取消伸缩机构，代之采用人力驱动，或采用推杆和绳索的器件，而辅之以人工安装插销等方法伸缩吊臂，这就形成了人力驱动。
这几种方法往往在小于等于三节臂的情况下使用。
对于拥有三节或三节以上的吊臂来讲，各节臂的伸缩方式可以由不同的选择，但是，由前面提到的大致可以分为三类。
（1）顺序伸缩：指吊臂在伸缩过程中，各节伸缩臂必须按一定先后顺序，完成伸缩动作。
（2）同步伸缩：指吊臂在伸缩过程中，各节伸缩臂同时以相同的形成比例进行伸缩。
（3）独立伸缩：指吊臂在伸缩过程中，各节臂均能独立进行伸缩。
显然，独立伸缩构，同样也可以完成顺序伸缩或同步伸缩的动作。
在现实中，三节伸缩臂或三节以上的伸缩机构，往往式上述几种伸缩机构的中和，而很少单独采用某一种伸缩机构。
在三节伸缩臂时，基本上采用一个液压缸加一个滑轮组的同步伸缩机构。
超过三节臂时，常用两个液压缸加一个滑轮组的伸缩机构，或采用三个液压缸的伸缩机构，五节臂时为两个液压缸加两个滑轮组，或最后一节的伸缩可用手动的或简单的插销式伸缩机构。
本次设计的四节臂伸缩，采用后种方法过于落后，顾采用第一种方法。
即，用一个液压缸加两个滑轮组的伸缩方式。
传动方案如图3.1
绳排伸缩机构原理图（三节臂）
说明：
二节臂与基本臂通过伸缩油缸连接；三节臂通过粗、细拉索与基本臂连接。
粗拉索（外伸）——红线；总长L1，一端固定在基本臂尾部，一端固定在三节臂尾部，中间绕过伸缩油缸头部导向轮。
细拉索（回缩）——紫线；总长L2；一端固定在基本臂头部筒体处，一端固定在三节臂尾部，中间绕过二节臂尾部导向轮。
工作原理：
参考基准：基本臂（基本臂相对整车静止不动），即在整个伸缩过程中将基本臂看作是静止不动的。
外伸：伸缩油缸外伸时，缸筒外伸ΔL1, 油缸就带着二节臂外伸ΔL2=ΔL1，由于基本臂保持不动，并且粗拉索两端固定固定在基本臂和三节臂，而且长度L1总长不变；
因此只能三节臂外伸，伸出量等于缸筒的外伸量ΔL3=ΔL1；由于ΔL2=ΔL3，即二、三节臂外伸量相等，这就是我们平时所说的同步伸缩，一个伸缩动作的发生，带来相邻两节起重臂的伸缩量相等。
回缩：回缩原理同外伸。
伸缩油缸回缩时，缸筒回缩ΔL1, 油缸就带着二节臂回缩ΔL2=ΔL1；二节臂回缩时，由于细拉索两端固定在基本臂和三节臂，并且基本臂相对保持不动，因此只能三节臂回缩，回缩量等于缸筒的外伸量ΔL3=ΔL1；
绳排伸缩机构原理图（四节臂）
绳排伸缩机构原理图（五节臂）绳排伸缩机构原理图（六节臂）。
