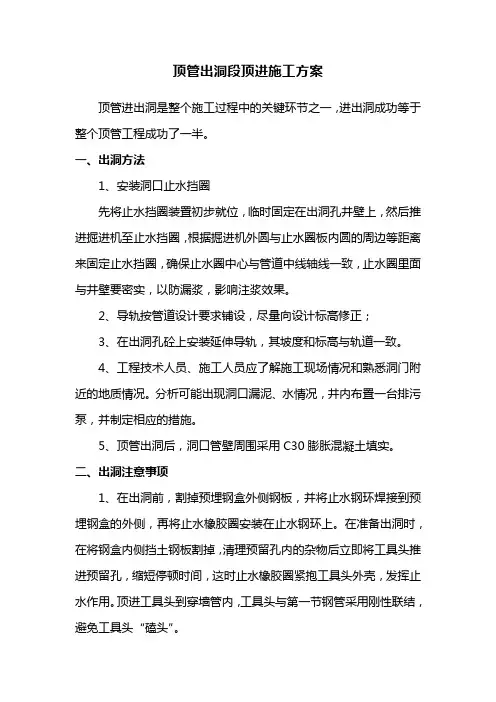

顶管出洞段顶进施工方案顶管进出洞是整个施工过程中的关键环节之一,进出洞成功等于整个顶管工程成功了一半。

一、出洞方法1、安装洞口止水挡圈先将止水挡圈装置初步就位,临时固定在出洞孔井壁上,然后推进掘进机至止水挡圈,根据掘进机外圆与止水圈板内圆的周边等距离来固定止水挡圈,确保止水圈中心与管道中线轴线一致,止水圈里面与井壁要密实,以防漏浆,影响注浆效果。

2、导轨按管道设计要求铺设,尽量向设计标高修正;3、在出洞孔砼上安装延伸导轨,其坡度和标高与轨道一致。

4、工程技术人员、施工人员应了解施工现场情况和熟悉洞门附近的地质情况。

分析可能出现洞口漏泥、水情况,井内布置一台排污泵,并制定相应的措施。

5、顶管出洞后,洞口管壁周围采用C30膨胀混凝土填实。

二、出洞注意事项1、在出洞前,割掉预埋钢盒外侧钢板,并将止水钢环焊接到预埋钢盒的外侧,再将止水橡胶圈安装在止水钢环上。

在准备出洞时,在将钢盒内侧挡土钢板割掉,清理预留孔内的杂物后立即将工具头推进预留孔,缩短停顿时间,这时止水橡胶圈紧抱工具头外壳,发挥止水作用。

顶进工具头到穿墙管内,工具头与第一节钢管采用刚性联结,避免工具头“磕头”。

2、顶管出洞的施工环节相当关键,顶管穿墙时要防止工具头下跌,在穿墙的初期,因入土较小,工具头的自重仅由两点支承,其中一点是导轨,另一点是入土较浅的土体。

因此,工具头穿墙时,一方面要带一个向上的初始角(约5′),另一方面穿墙管下部要有支托,并且加强管段与工具管、管段与管段之间的联结。

此外,工具管的推进一定要迅速,不使穿墙管内的土体暴露时间太长。

顶管穿墙位置必须作好止水,防止孔口因为流失减阻泥浆,造成孔口塌陷,发生安全事故。

5、在出洞施工初期,由于顶管机正面主动土压力远大于顶管即周边的摩擦力和与导轨间的摩擦力的总和,因此极易产生顶管机反弹,引起顶管即前方土体不规则坍塌,使顶管机再次推进时方向失控和向上爬高。

为此,在洞口的两侧平行地面各安装好一条工字钢,当主顶千斤顶准备回缩加顶铁时,将两条工字钢分别与第一个顶铁的焊牢,然后回收千斤顶,防止顶管机反弹。

顶管顶进施工方案

顶管顶进施工方案

顶管顶进施工方案一、施工步骤:1.前期准备:施工前需对顶管施工区域进行现场勘测,了解地下管道布局、埋深等情况,制定详细的施工方案。

2.设备准备:准备好顶管机、钢管、顶管芯头、电源等设备,并进行检查和调试。

3.探测地下管道:使用地下管道探测仪器,确定地下管道的准确位置和埋深,避免施工中对管道造成损坏。

4.开始顶管:根据顶管机的操作要求,将钢管预埋于顶管区域一段距离,然后将顶管机移动到预埋钢管上方。

5.进行顶管:将顶管芯头放入已经连接好的钢管上,然后启动顶管机,使其通过液压系统推动钢管向前进入地下。

在顶管过程中,需要及时对顶管机进行监控和调整。

6.完成顶管:当顶管机推送到预设的终点位置时,顶管工程完成。

此时可以拆除顶管机,将钢管切割并清理出顶管井。

二、施工要点:1.施工前要对顶管区域进行充分的勘测和调查,确保施工的可行性和安全性。

2.施工中要注意保护已有的地下管道,避免因施工而对其造成损坏,如需通过已有管道,应进行必要的保护措施。

3.在顶管过程中,要重视顶管机的监控和调整,确保它正常运行,避免故障和事故的发生。

4.施工现场应设置明显的警示标志,保持现场整洁和通畅,确保作业人员的安全。

5.施工中要随时关注周围环境的变化,如遇恶劣气候或地质条件不佳等情况,需及时调整施工计划或采取相应的措施。

总结起来,顶管顶进施工是一种高效、安全的地下管道施工方法,但在施工前需进行充分的勘测和调查,确保施工的可行性和安全性。

在施工中要注意保护已有的地下管道,保证施工的顺利进行。

同时,要重视顶管机的监控和调整,确保施工的质量和安全。

最后,施工现场要设置警示标志,保持现场整洁和通畅,确保作业人员的安全。

电力顶管施工方案(3篇)

电力顶管施工方案(3篇)

第1篇一、项目背景随着城市化进程的加快,地下管线工程日益增多,电力顶管施工作为一种非开挖技术,具有施工速度快、对环境影响小、施工安全等优点,在电力工程中得到广泛应用。

本方案针对某电力工程中的电力顶管施工进行详细规划。

二、工程概况1. 工程名称:某电力工程2. 工程地点:某市某区3. 工程规模:全长1000米,直径1.2米4. 工程内容:电力电缆顶管施工三、施工准备1. 施工组织(1)项目经理部:负责整个工程的施工组织、协调和管理。

(2)施工队:负责具体施工任务的执行。

2. 施工材料(1)顶管设备:顶管机、导向系统、推进系统、润滑系统、控制系统等。

(2)电缆:符合国家标准,满足工程要求的电力电缆。

(3)辅助材料:钢管、套管、密封件、连接件等。

3. 施工人员(1)施工人员:具有相关资质的顶管施工人员。

(2)技术人员:负责顶管施工的技术指导、监督和验收。

4. 施工设备(1)顶管设备:顶管机、导向系统、推进系统、润滑系统、控制系统等。

(2)运输设备:汽车、吊车等。

(3)检测设备:地质勘察设备、电缆检测设备等。

四、施工工艺1. 施工流程(1)现场勘察:了解工程地质、水文、环境等因素,确定顶管施工方案。

(2)施工准备:组织施工人员、设备、材料,进行施工前的准备工作。

(3)顶管施工:按照施工方案,进行顶管施工。

(4)电缆敷设:完成顶管施工后,进行电缆敷设。

(5)质量验收:对施工质量进行验收,确保工程质量。

2. 施工方法(1)顶管施工1)确定顶管轴线:根据设计图纸,确定顶管轴线。

2)开挖工作坑:根据顶管轴线,开挖工作坑,确保工作坑的稳定。

3)安装顶管机:将顶管机安装在开挖好的工作坑内,并进行调试。

4)顶管推进:启动顶管机,推进顶管,确保顶管顺利进入土层。

5)顶管润滑:在顶管推进过程中,对顶管进行润滑,减少摩擦阻力。

6)顶管验收:顶管推进至预定位置后,进行顶管验收。

(2)电缆敷设1)电缆敷设前准备:检查电缆质量,确定电缆敷设路径。

顶管顶进施工方法

顶管顶进施工方法

顶管顶进施工方法一、管前挖土1、管前挖土时控制管节顶方向和高程、减少偏差和重要作业,是保证顶管质量及管上构筑物安装的关键。

2、一般是安排一个人挖土,为加快工作进度,每班两个人,轮流开挖。

在土方外运过程中,保证管内不得有泥土石子等杂物。

3、挖土应自上而下分层开挖,用小回轮拖出,集中后用少先吊进行垂直运输,吊至指定地点,然后再用汽车进行外运。

4、挖土时,密实土层内坑壁与管上方可有1-2cm的间隙,以减少定进阻力。

如果间隙范围大,管壁与坑道壁接触所形成的管中心包角越小,这时顶进阻力就小,但管子的偏移随意性越大,不易控制定进管子的中线。

因此,开挖时管壁与坑壁之间不易留有空隙,最好是少许切土顶进。

根据规范要求,在允许超挖的稳定土层中正常顶进时,管下部135。

范围内不得超挖,管顶以上超挖量不得大于1.5cm,超前超挖视具体土质情况确定,本工程超挖量控制在30cm左右。

二、管子周围超挖的控制1、在不允许土下沉的顶地段(如上面有重要建筑物或其他它管道),管子周围一律不得超挖。

2、在一般顶管地段,上面允许超挖1.5cm,但下面135。

范围内不得超挖,一定要保持管壁与土基表面吻合。

三、下管1、检查管子下管前应先对管子进行外观检查,主要检查管子有无破损及纵向裂缝;端面要平直;管壁无坑陷或鼓泡,管壁应光洁。

检查合格后的管子方可用起重设备吊到工作坑的导轨上就位。

2、检查起重设备起重设备以检查、试吊,确认安全可靠方可下管。

下管时工作坑内严禁站人。

当距导轨小于50㎝时,操作人员方可进前工作。

3、管子就位第一节管放到导轨上,测量管子中心及前端和后端的管底高程,确认安装合格后方可顶进。

第一节管作为工具管,进方向与高程的准确,是保证整段顶管质量的关键。

因此,必须认真对待此项工作。

四、顶进1、采用1台200T/台的液压千斤顶作为主顶。

顶进开始时,就缓慢进行,待各接触部位密合后,再按正常速度顶进。

2、顶进若发现有油路压力突然增高,应停止顶进,检查原因经过处理后方可继续顶进,回镐时,油路压力不得过大,速度不得过快。

顶管顶进施工方案

顶管顶进施工方案

6.3顶管顶进施工方案6。

3。

1施工工艺流程6.3。

2顶管机安装调式(1)顶管机整机重达50t左右,用200t汽车吊将机头吊装入井。

(2)起吊中应使用专用吊具,保证平稳、缓慢,严禁冲击、碰撞,并由专人指挥。

(3)顶管机安装在导轨上后,测定前后端的中心方向偏差和相对高差,做好记录,如符合顶进要求,应据此调整掘进机内的倾斜仪。

(4)对掘进机的电路、水路、油路、泥水管路和操纵设备进行逐一连接,各部件连接牢固,无跑、冒、滴、漏现象,对各部分分别调试并进行全面的试运转。

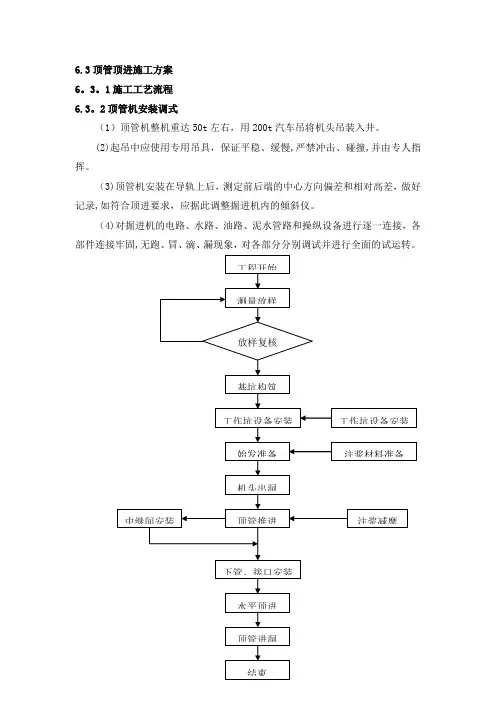

图6.3—1 顶管施工流程图6.3。

3导轨安装基坑导轨是安装在工作坑内为管道出洞时提供一个基本的设备,导轨采用HM350×250型钢加工,导轨面上设有滑块支撑钢管,滑块与钢管之间设10mm厚橡胶板。

为了预防顶管机进入土体时下沉,安装导轨时,导轨前段需抬高约5mm~10mm左右。

6。

3.4总顶力估算及压力控制设定(1)总顶力估算顶力=N+F1+F2顶管机正面最大阻力:N =πD2Pt/4,其中Pt=γHtg2(45o+Φ/2)机头摩阻力 F1=PcπD Bf1,Pc =rHtg2(45o-Φ/2)式中:Pt(t/m2)—被动土压力;γ(t/m3)—土容重 , 取1。

8;H(m) —管中覆土深,取11;Φ - 等代内摩擦角,取8o;D (m) - 顶管机外径,取4.1;B (m)-机头及活络节长度,取4;f1-铁与土摩阻系数,取0。

40;每百米管道摩阻力:F2 =f2πD1L式中:D1(m)—钢管外径,取3。

668;f2(t/m2) —采用注触变泥浆工艺的摩阻系数,取(0.1~0。

25);L(m) - 钢管长度。

(2)土压力设定与控制顶管掘进机在顶进过程中,其土仓的压力P如果小于掘进机所处土层的主动土压力Pa时,即P<Pa时,地面就会产生沉降。

反之,如果在顶管机掘进过程中,其土仓的压力P如果大于掘进机所处土层的被动土压力Pp时,即P〉Pp时,地面就会产生隆起。

顶管施工方案优秀7篇

顶管施工方案优秀7篇

顶管施工方案优秀7篇篇一:人工顶管施工方案篇一人工顶管施工方案第一章编写依据本施工方案编写依据如下:1、《滨江新区天沙河路(江沙路~新南路)工程第二标段》设计图图纸;2、《给水排水管道施工及验收规范》GB__-97;3、《混凝土质量控制标准》GB__-92;4、《市政道路工程质量检验评定标准》CJJ1-90;5、《市政排水管渠工程质量检验评定标准》CJJ3-90;6、江门市建设委员会颁发的有关建筑规程,安全、质量及文明施工等文件;第二章工程概况2.1 工程简介本工程原设计采用机械顶管施工,但由于工期紧、施工场地有限、现场交通繁杂、地下管线复杂、有可能遇上地下障碍物等情况,将影响本工程机械顶管正常施工的不利因素,故将本工程中的顶管工程改用人工顶管。

管材采用DN800 及DN1200 的玻璃钢管埋深约为5~7m。

改用人工顶管后,工作井、接收井及检查井的井位和管段长度将根据现场实际情况(顶进长度、地下障碍物、交通影响等)而确定。

2.2 施工参照标准GBJ08-221-96 《市政排水构筑物工程施工和验收规程》GBJ08-220-96 《市政排水管道工程施工和验收规程》GBJ141-90 《给水排水构筑物施工和验收规程》YS1411-89 《防腐蚀工程施工规程》GB__-93 《建筑工程施工现场供用电安全规范》GBJ208-83 《地下防水工程施工及验收规程》GB__-93 《工程测量规范》第三章施工部署3.1 施工组织安排本工程需要采用人工顶管的管段为计划用 4 套顶管设备,分成两个阶段顶进,第一阶段为工作井、接收井的施工,第二阶段为人工顶管的实施,其中工作井、接收井的施工可以交叉作业,速度较快,设备也能得到充分的利用。

3.2 顶管施工工艺流程工作井施工设备安装管吊装就位施工准备开机顶进回收掘进机头结束测量控制及纠偏复核废泥外运施工下一节 3.3 施工顺序施工顺序为:工作井施工→ 顶进设备安装调试→ 吊装砼管到轨道上→ 连接好工具管→ 装顶铁→ 开启油泵顶进→ 出泥→ 管道贯通→ 拆工具管→ 砌检查井。

钢管顶管施工方案

钢管顶管施工方案

钢管顶管施工方案一、引言钢管顶管施工是一种常见的地下管道过河施工方式,适用于较大跨度的河道。

本文档将介绍钢管顶管施工的方案和流程,以及注意事项和施工过程中的关键点。

二、方案概述钢管顶管施工方案主要包括以下步骤:1.前期准备工作:包括施工材料、设备准备、施工人员培训等。

2.桩基施工:安装桩基是保证施工顺利进行的关键步骤。

3.桥面搭设:在桩基上搭设桥面,为后续工作提供施工平台。

4.钢管顶进:使用钢管进行顶管施工,将管道送入穿越的河道。

5.洞口处理:在河道两侧进行洞口处理,确保顶管施工的顺利进行。

6.完工验收:完成施工后进行验收,确保施工质量。

三、详细方案1. 前期准备工作前期准备工作是保证施工顺利进行的重要步骤。

具体包括:•准备材料:采购足够的钢管、钢板等材料。

•设备准备:检查和维护施工所需的设备,如起重机、钢板焊接机等。

•施工人员培训:培训施工人员,使其熟悉施工流程和安全措施。

2. 桩基施工桩基施工是为了保证施工的稳定性和安全性,具体步骤如下:•确定桩基位置和数量。

•进行土质勘察,确保桩基的承载能力。

•施工桩基,确保桩基的稳定性和垂直度。

3. 桥面搭设在桩基上搭设桥面,为后续钢管的顶进提供平台支撑。

•确定桥面支撑形式,可以是钢板搭设或者搭建临时木质结构。

•将桥面支撑固定在桩基上。

4. 钢管顶进使用起重机设备将钢管送入穿越的河道,具体步骤如下:•安装起重机设备,保证其稳定性和安全性。

•在桥面上搭设导向装置,使钢管无误差地顶进。

5. 洞口处理洞口处理是为了确保顶管施工的顺利进行,有效避免渗水和坍塌等问题。

•对顶管口进行密封处理,避免河水倒灌。

•在河道两侧进行土方加固,避免坍塌。

6. 完工验收完成施工后,进行完工验收,确保施工质量和安全性。

•对施工工作进行全面检查,确保工程质量达到要求。

•进行验收和记录,以备后续分析和总结。

四、注意事项在钢管顶管施工过程中,需要注意以下几点:•施工中要确保安全,严格执行相关安全规定。

顶管施工方案与技术措施

顶管施工方案与技术措施

顶管施工方案与技术措施一、机头选型本工程由于一次顶进距离较长,为确保工程质量万无一失,确保绝对工程安全,我公司根据以住施工经验,决定采用TPN型800泥水平衡顶管掘进机。

1、本掘进机的优点a、顶管机、主千斤顶、泥水循环系统成套化。

b、该机能适用各种土壤条件,如粘质土、砂土。

c、使用安装在轨道上的主顶油缸。

一次顶进长度超过150m。

d、该机由一人在地面遥控操纵即可。

e、可在控制台上进行电视监测及方向控制,精度高。

f、使用主千斤顶不间断便可单独顶进一节管子。

二、施工布置在工作井范围内实行全封闭隔离施工并布置以下必要的设施,地面指挥监测中心、办公室、仓库、配电间、冷作间等。

布局要合理,环境整洁、卫生,并有专职人员进行管理。

现场布置采用8t汽吊,设备进场时,采用16t汽车吊车。

管道顶进时,起吊设备采用跨距为14m的龙门行车(起重能力为30t),行车导轨与顶管中心线应平行铺设,并与管中心左右对称。

工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。

三、出土方案泥水平衡式顶管的出土采用全自动的泥水输送方式,被挖掘的土通过在机舱内的搅拌和泥水形成泥浆,然后由泥浆泵抽出,高速排土。

在沉井上部搁置1只沉泥箱。

沉淀的余土外运需按文明施工要求和渣土处理办法,运到永久堆土点,不得污染沿途道路环境。

四、顶力计算4.l、推力的理论计算:F=F1十f2其中F—总推力Fl一迎面阻力F2—顶进阻力F1=π/4*D2*P (D—管外径0.96m P—控制土压力)P=Ko*γ*Ho式中Ko—静止土压力系数,一般取0.55Ho—地面至掘进机中心的厚度,取最大值8.5mγ—土的湿重量,取1.9t/m3P=0.55*1.9*8.5=8.8825t/m2F1=3.14/4*0.962*8.8825=6.707tF2=πD*f*L式中f一管外表面平均(根据顶进距离平均沙砾土)综合摩阻力,取0.8t/m2D—管外径0.96mL—顶距F2=3.14*0.96*0.8*100=241.152t。
