新风系统技术介绍
全热交换新风系统原理
全热交换新风系统原理
全热交换新风系统是一种利用热交换技术实现空气净化、温度调节和能量节约的新风系统。
它采用了热交换器，通过对新鲜空气和室内排风进行热量传递，实现了一部分热能的回收和再利用。
该系统的主要原理是利用热交换器将室外新鲜空气与室内排风进行热交换。
当新鲜空气从热交换器的一个通道进入时，它与从另一个通道流过的排风进行接触，通过传热过程，将排风中的热量传递给新鲜空气。
这样，新鲜空气在进入室内之前就已经被预先加热，从而减少了加热的能量需求。
在热交换过程中，还存在着一定的湿度传递。
如果室内空气较湿，经过热交换器后，新鲜空气的湿度将会增加，而室内空气的湿度将会降低。
同样地，如果室内空气较干燥，新鲜空气经过热交换器后的湿度将会降低，而室内空气的湿度将会增加。
因此，全热交换新风系统还能够在一定程度上调节室内的湿度。
除了热交换功能外，全热交换新风系统还可以配备空气过滤装置，用于对新鲜空气进行净化处理。
通过过滤装置，可以有效去除颗粒物、细菌、病毒等悬浮物，提供更加洁净的室内环境。
总的来说，全热交换新风系统通过热交换和湿度传递实现了室内外空气的净化和调节。
它不仅可以提供新鲜的空气，减少室内空气的二氧化碳浓度，还可以节约能源，并且可以适应不同的空气湿度需求。
新风系统技术介绍
新风系统技术介绍新风系统是指通过新风机将室外新鲜空气引入室内，并将室内的排气送至室外的一种通风系统。
与传统的空调系统相比，新风系统具有更好的通风效果，能够提供更健康、舒适的室内环境。
下面将对新风系统的技术原理、优势以及应用领域进行详细介绍。
新风系统的技术原理主要包括新风机的工作原理和空气处理的技术。
新风机通过风机和风道系统，将室外新鲜空气吹入室内，同时将室内的排气排出。
新风机通常采用直流无刷电机，具有高效、低噪音的特点。
风道系统采用设计合理的分支管路，使新风能够均匀地分布到各个房间。
空气处理技术主要包括过滤、净化和除湿等，以保证新风的质量和室内环境的舒适度。
新风系统相比传统的空调系统具有以下优势。
首先，新风系统能够提供更好的通风效果，有效降低室内空气污染和异味。
通过不断更新空气，室内的湿度、二氧化碳、甲醛等有害物质能够有效减少，提供更健康、舒适的室内环境。
其次，新风系统可以节省能源。
传统的空调系统需要通过制冷或制热来调节室内温度，消耗大量的电能。
而新风系统只需通过换气就能达到室内舒适的温度，节约能源同时降低使用成本。
再次，新风系统具有智能化控制的特点。
可以通过手机APP、远程控制等方式进行操作和监控，方便用户随时了解室内空气质量和系统工作情况。
新风系统广泛应用于各种场所。
首先是住宅。
随着人们对室内空气质量的重视，越来越多的家庭开始安装新风系统，提升居住环境的舒适度。
其次是办公场所。
办公室在白领人群中占据很大比例，良好的室内环境对工作效率和健康有着重要的影响。
新风系统能够提供优质的室内空气，提升员工的工作效率和舒适度。
此外，新风系统还广泛应用于学校、医院、商场、酒店等公共场所，为人们创造更好的生活和工作环境。
随着人们对健康、舒适室内环境的重视，新风系统正逐渐成为人们关注的热点。
随着技术的进步和应用的不断拓展，新风系统将会有更广阔的发展前景。
未来，新风系统有望通过智能化、节能化的技术创新，进一步提升工作效率和舒适度，为人们提供更好的室内环境。
住宅新风系统技术标准_概述及解释说明
住宅新风系统技术标准概述及解释说明1. 引言1.1 概述本文旨在对住宅新风系统技术标准进行全面的概述和解释说明。
随着人们对舒适、健康居住环境的需求日益增长，住宅新风系统作为一种能够改善室内空气质量的技术手段得到了广泛应用。
通过引入新鲜空气并排除污染物，新风系统有效地提高了生活质量和舒适度。
然而，由于缺乏统一的技术标准，市场上存在各种不同规格和性能的住宅新风系统产品。
因此，有必要对住宅新风系统技术标准进行综合梳理和解读，以便更好地指导产品设计、使用和管理。
1.2 文章结构本文总共分为五个部分：引言、住宅新风系统技术标准、新风系统的重要性、技术标准的解释说明和结论与展望。
在引言部分，我们将首先介绍文章整体结构，并阐述撰写该文章的目的及意义。
1.3 目的本文主要目的有两点：第一，通过对住宅新风系统技术标准的概述和解释说明，使读者了解住宅新风系统的基本概念、标准内容和应用范围。
第二，通过探讨新风系统在改善室内空气质量、提高生活质量和舒适度方面的重要性，引起人们对健康居住环境的关注，并促进相关技术标准在实践中的应用与推广。
以上是对“1. 引言”部分内容的详细清晰阐述。
2. 住宅新风系统技术标准:2.1 定义和背景:住宅新风系统技术标准是指对于住宅中安装的新风系统所规定的技术要求和指导原则。
随着人们对健康居住环境需求的增加，越来越多的家庭开始意识到室内空气质量的重要性。
传统通风方式往往无法满足现代生活的需要，因此引入了新风系统作为一种有效改善室内空气质量和提供健康居住环境的解决方案。
2.2 标准内容:住宅新风系统技术标准主要包括以下内容：- 设备选择与设计：规定了针对不同房型和面积的住宅应该安装何种类型、容量和数量的新风设备。
同时，还对设备选型时需要考虑的因素进行了详细说明。
- 运行参数与性能：确定了新风系统在正常运行状态下应满足的各项参数与性能指标，如送风量、噪音水平、能耗等。
这些指标旨在确保设备可以有效地实现换气功能并保持良好工作状态。

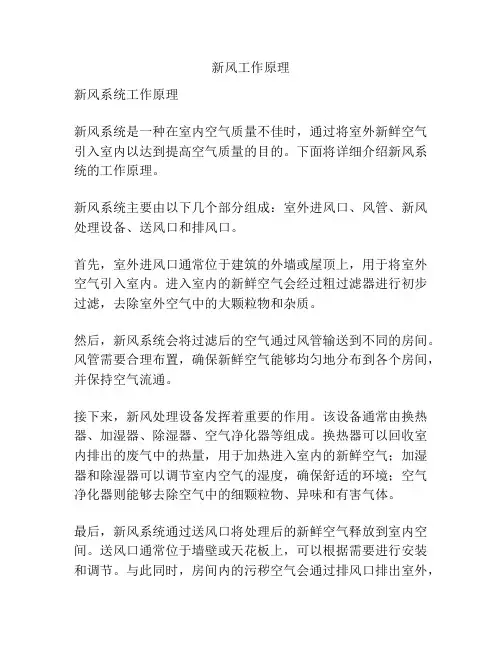

新风工作原理
新风工作原理
新风系统工作原理
新风系统是一种在室内空气质量不佳时，通过将室外新鲜空气引入室内以达到提高空气质量的目的。
下面将详细介绍新风系统的工作原理。
新风系统主要由以下几个部分组成：室外进风口、风管、新风处理设备、送风口和排风口。
首先，室外进风口通常位于建筑的外墙或屋顶上，用于将室外空气引入室内。
进入室内的新鲜空气会经过粗过滤器进行初步过滤，去除室外空气中的大颗粒物和杂质。
然后，新风系统会将过滤后的空气通过风管输送到不同的房间。
风管需要合理布置，确保新鲜空气能够均匀地分布到各个房间，并保持空气流通。
接下来，新风处理设备发挥着重要的作用。
该设备通常由换热器、加湿器、除湿器、空气净化器等组成。
换热器可以回收室内排出的废气中的热量，用于加热进入室内的新鲜空气；加湿器和除湿器可以调节室内空气的湿度，确保舒适的环境；空气净化器则能够去除空气中的细颗粒物、异味和有害气体。
最后，新风系统通过送风口将处理后的新鲜空气释放到室内空间。
送风口通常位于墙壁或天花板上，可以根据需要进行安装和调节。
与此同时，房间内的污秽空气会通过排风口排出室外，
以确保室内空气的循环更新。
综上所述，新风系统通过引入室外新鲜空气，并进行处理和循环，来提高室内空气质量。
它为人们提供了舒适、健康的居住和工作环境，对于改善室内空气质量、保护人体健康具有重要意义。
新风系统的工作原理
新风系统的工作原理
新风系统的工作原理是通过室内外换气的方式，将新鲜的空气引入室内并排出室内污浊的空气，从而改善室内空气质量和环境舒适度。
具体而言，新风系统由以下几个部分组成：空气处理装置、风管系统、调节控制系统和送风口。
首先是空气处理装置，通常包括过滤器、换热器和除湿器。
过滤器可以过滤掉空气中的灰尘、花粉、细菌等微小颗粒物，提供清洁的空气。
换热器利用过去的室内空气和即将进入的新鲜空气之间的热交换，将室内热量传递给新鲜空气，提高能源利用效率。
除湿器可以去除空气中的湿度，以维持室内的舒适和健康。
接下来是风管系统，用于将新鲜空气引入室内并排出污浊空气。
通常包括进风口、排风口、风管和风机。
进风口通常位于房屋外墙或室外场地，将新鲜空气引入风管系统。
排风口位于室内污染源附近，将污浊空气排出室外。
风管系统将新鲜空气从进风口送入室内，并将污染空气从室内排出室外。
风机则提供驱动力，促使空气循环运动。
最后是调节控制系统，负责监测和控制新风系统的运行。
传感器可以检测室内空气质量指标，如温度、湿度、二氧化碳浓度等，并根据设定的参数调整新风系统的运行状态。
控制面板通常位于室内，用户可以根据自身需求调节新风系统的运行模式和参数。
通过以上几个部分的共同作用，新风系统能够实现室内外空气的交换与净化，保持室内空气的清洁和新鲜，提高室内空气质量，促进居住者的健康和生活质量。
住宅新风系统技术标准
住宅新风系统技术标准词无住宅新风系统是指以户内新风及户外风井等构成的向住宅室内补充新鲜空气的新风系统，它可以给室内提供良好的空气质量，从而达到环保的目的。
一、总体要求1、住宅新风系统的总体目的是改善室内的空气状况，通过室内空气的补充，保证室内的新鲜空气得以换气呼吸形成一个有利于健康的新风环境。
2、住宅新风系统应具备耐用性、安全性和可靠性，设置应有合理的布置结构，协调空调系统，并能确保室内换气效率。
3、住宅新风系统设计时应遵守相关规定，确保通风效果，维护室内新风量按照规定要求执行。
二、新风量1、根据使用场所和用途确定新风量，一般用房屋的面积乘以1.5m3/h/m2的标准来确定住宅新风量。
2、新风量的确定要根据实际情况和使用需要进行合理设计，以使室内空气污染控制在可接受的范围内，保证室内空气流通、清新、室温适宜。
三、设备要求1、新风机组和中央空调设备应采用噪音低、能效高的设备。
2、风井的设计要合理，其大小及深度应考虑室外新风量的分布、气流性能等因素。
3、新风机组及风井的排气部位设计要得当，以避免噪音的干扰。
4、新风机组及风井的安装应在严格的施工要求和安装规范下进行，以确保性能稳定。
四、系统检测1、住宅新风系统应在系统安装前对系统进行试验，以确定系统是否能正常运行。
2、安装现场应安装室内空气质量检测仪，对室内空气质量进行实时监测，以判断新风系统是否正常工作。
3、安装完毕后，应对新风量、气流性能和室内空气污染质量进行测试，以评估新风系统的性能。
五、维护保养1、应定期检查新风机组的运行状况，清理风机内的污物及阻塞物，以保证新风机正常运行。
2、定期对风井、新风道口进行清扫，确保新风的自然流动。
3、新风系统应定期检查能效是否满足要求，定期校正温度传感器以保证温度控制的准确性。
六、安全要求1、对新风机组及风井应定期做安全检查，确保操作安全，防止灰尘及剩余气体进入室内。
2、安装后应制定适当的维护保养计划，并定期进行检查，确保新风系统功能的可靠性。
新风系统技术的48个知识点
新风系统技术的48个知识点1.什么是新风？答：新风系统就是通过新风机组、新风管道和风口，将室外新鲜空气经过处理后送入室内，通过风口、排风管道和风机将室内污浊空气排出室内；同时保证室内压力的稳定。
2.新风有什么用?答：新风起到不开窗净化空气的作用，能减少室内空气中有害物质和有害气体，保证室内空气的含氧量，有利于健康。
3.新风都有什么类型？答：家装常用新风机组有单向流、自平衡、双向流、全热交换四种。
4.功耗多少？答：新风机组的耗电部件是风机的电机，相当于风扇的耗电量，家装新风机组的耗电量一般在100W以下。
机组风量越大耗电量越大。
5.噪音如何？答：家用新风机噪音一般在30-40分贝。
高、中、低三档中，高速噪声最大，低速最小。
6.新风用多大的机器，如何计算？答：可按两种方法计算：（1）换气次数：家装换气次数一般选择0.75-1次。
（2）人均新风量：每人每小时30-50立方的新风量。
例如：一15平方主卧室，层高2.5米，按照方法1计算得到小时新风量为15*2.5*1=37.5立方，按照方法2计算时，主卧室内人数按照2人计算，则需要的小时新风量为2*30=60立方两种计算结果，选择较大的一个作为选型依据，即该房间每小时需要60立方的新风量。
其余房间也按照该方法计算，各房间总风量之和小于等于选择的新风机组的最大风量。
7.什么场合如何区分？答：根据不同场所的换气次数和人均小时新风量，家装0.75—1次，商场1.6—3.9次，计算机房1.1—2.7次，体育馆2.5—6.3次，小型会议室3-5次，大型会议室8次左右，饭店、KTV6—8次，计算出总新风量，然后选择风机型号。
8.风管和风口有关系吗？答：有关系，新风经新风管道、风口送入室内，风口和风管如果连接的不紧密会导致漏风，所以在选择风口是口径要与跟它连接的风管一致。
9.全热交换是什么意思？有什么用途？答：全热包含显热和潜热。
显热：高温空气和低温空气因温差传递的热量；潜热：高温空气中水蒸气凝结时散发的热量。
新风的工作原理
新风的工作原理
新风系统是一种能够实现室内空气循环，保持室内空气清新的系统。
它通过循环室外新鲜空气，将室内污浊空气排出，从而实现室内空气的更新和循环。
新风系统的工作原理主要包括空气净化、空气循环和节能环保三个方面。
首先，新风系统通过空气净化来保证室内空气的清新。
室外的空气中含有大量的氧气和负离子，而室内的空气可能会受到各种污染物的影响，如甲醛、苯、二氧化碳等。
新风系统通过空气净化器对室外空气进行净化处理，去除其中的颗粒物、细菌、病毒等有害物质，从而保证室内空气的清新。
其次，新风系统通过空气循环来实现室内空气的更新。
室外新鲜空气通过新风系统进入室内，同时室内污浊空气被排出。
这种空气流动的方式可以有效地将室内的有害气体和异味排出，保持室内空气的清新。
通过循环室外新鲜空气，新风系统能够及时更新室内空气，保证室内空气的质量。
最后，新风系统通过节能环保的设计来保证系统的高效运行。
新风系统采用先进的能耗控制技术，可以根据室内空气质量和人员
活动情况来智能调节系统运行模式，保证系统能够在不同情况下实现最佳的空气循环效果。
同时，新风系统还采用高效节能的空气处理设备，能够在保证空气质量的前提下最大限度地减少能源消耗，降低系统运行成本，实现节能环保的目标。
综上所述，新风系统的工作原理主要包括空气净化、空气循环和节能环保三个方面。
通过这些工作原理，新风系统能够保证室内空气的清新，实现空气的更新和循环，同时还能够实现节能环保的目标。
新风系统在改善室内空气质量、保护人们健康方面发挥着重要作用，是现代建筑中不可或缺的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9/41
新风的作用（3）
能量回收
焓效率：60%， 温度回收率：70%， 水分回收率：45%
室外条件 温度：-10℃ 湿度：45% 含湿量：0.8g/Kg
室内条件 温度：20℃ 湿度：40% 含湿量：5.8g/Kg
能量损失：0.57Kw*h
100m3/h换气量
水分损失：330g 新风越大新风能量损失
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
15/41
新风量设计计算（1）
空气品质
室内空气品质影响因素
1 建材和家具环保（含有害挥发物）情况 2 新风换气量大小 3 室内温度和湿度条件 4 室外气象情况（温度、风力等）
12/41
室内空气品质（3）
控制特点
污
染
可使用控
浓
制器自动
度
运行
能 量 消 耗
较小系统 连续工作点
空气质量控制水平
间断工作时选择新风量大的系统 较大系统
间断工作点
新风换气量
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
高中
每人最小新风量 (m3/h·人) 30 20 20 30 10 20 20 20 30
30
11 14 17
20/41
新风量设计计算（6）
国家标准
2.《室内空气质量标准》 GB/T18883-2002 ■ 每人最小新风量30m3/h 。
3.《健康住宅建设技术要点》国家住宅与居住环境工程中心主编
新风量 m3/(h•人)
污染源
监测浓度
控制浓度 适用场合
二氧化碳
空气品质
人群
建材和家具等 有害气体挥发
二氧化碳 VOCs(香烟烟雾、氢气、 乙醛、氨气、一氧化碳)
1000PPM
12-18PPM
商业、办公 ：
别墅、公寓：
人均小于5m2 人均面积大于5m2场所
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
哈尔滨 -24.7 25.5 大连 -8.0 17.4
采暖数据：室内温度按20 ℃，相对湿度40%，新风换气次数0.5次/小时，无热回 收。热损失单位为：w/m2
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
越大，新风量不要太大
能量损失：1.37Kw*h 水分损失：600g
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
10/41室内空气品质（1） Nhomakorabea控制参数
2/41
新风概念（1）
空气标准
• 室内空气质量是指室内空气中各种成分的含 量。
• 室内空气污染指室内各种气体成分的含量超 过了“室内空气质量标准（GB / T 18883－ 2002）”的规定数值。
• 比较容易超标的气体成分是：甲醛、甲苯、 苯并 笓（油烟）、二氧化碳、氨（卫生间） 。
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
室内空气品质数值在一天24小时之内不是固定不变的，但 只有第二项是人可以控制的。使用空气品质控制器自动打开/ 关闭新风系统可将室内空气品质控制在一定范围内。
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
18/41
新风量设计计算（4）
国家标准
1.《采暖通风与空气调节设计规范》GB50019-2003
• 民用建筑每人最小新风量（见下表）。
民用建筑类型
旅游旅馆
一级(5星级）
客房
二级(4星级）
三级(3星级）
餐厅 宴会厅 多功能厅
一级(5星级） 二级(4星级） 三级(3星级） 四级(2星级）
商业、服务
一级～二级 三级～四级
3/41
新风概念（2）
新风系统必要性
自然换气不能保证室内空气 品质，必须使用新风系统
以前的住宅是 有空隙的开放型
节能 现代住宅是
隔音
健康 高性能密封型 安全
舒适
冷气不断进入
冷气不断进入
热量流失
冬天：风从空隙进入屋内，屋内很冷。 夏天：因有空隙，冷气起不到效果，屋内很热。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
示意图
利用新风 排提出污高室内 浊空空气气品质
系统还可调 节室内湿度 和降低温度
利用新风 排降出低污室内 浊空空气气温度
8/41
新风的作用（2）
能量损失
热损失 可不小
地点
室外温度
热损失
地点
室外温度
热损失
北京 -7.6 17.6 太原 -8.8 18.0
天津 -6.5 16.2 呼和浩特 -16.1 21.5
France
可自然换气
Germany
由居室数量规定
Switzerland 由污染量和允许值来规定
England
可自然换气
Canada
0.3次/h 每个房间规定
USA 0.35次/h 每个房间规定 Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究
PDF 文件使用 "pdfFactory Pro" 试用版本创建
大堂、四季厅
一级～二级
美容美发、康乐设施
每人最小新风量 (m3/h·人)
50 40 30 30 25 20 15 20 10 10 30
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
16/41
新风量设计计算（2）
日本标准
第2种、第3种散发甲醛建筑材料的使用面积限制
关于第2种、第3种散发甲醛建筑材料，对其在装修时的使 用面积进行限制，要求其满足以下公式。
第2种部分 第3种部分
第2种散发甲醛建筑材料的使用面积 第3种散发甲醛建筑材料的使用面积 居室的面积
日本标准：新风换气 次数与居室用途和所 使用装修材料的环保 性有关。
烟雾
潮气
随着住宅密封化的进步 自然换气也越来越难进行。
新风概念（3）
污染类型
污染类型
污染源
排放时间 排放强度 通风对策
局部污染 油烟、水蒸汽、
人体排泄物
间断 高 局部通风
整体污染
呼吸、人体 气味、建材
家具释放
连续
低
整体通风 （新风）
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
17/41
新风量设计计算（3）
国际标准
国家 Japan
规定数值
强制性
0.5次/h 居室排気規定 有（惩罚规定）
Norway Sweden
0.5次/h 局所排気規定 1.26m3/hm2
有 要测定 （标准）
Finland Denmark
21.6m3/h･P 0.5次/h
有（惩罚规定）
Belgium
3.6m3/hm2
控制数值
室外比较好的数值 VOC = 4-8
室内可以接受的数值 VOC = 12-18
室内控制VOC范围
VOC最大值30
设定VOC越低，室内空气品质越好，需要的新风量越大，在冬季和夏 季损失的能量（热量、冷量和水分）就越多。
要减少由于新风产生的能量损失，除使用热回收型新风机外，还可使 用空气品质控制器控制新风机自动运行。
21/41
新风量设计计算（7）
选择原则
+ 在人停留时间超过3小时的房间要保证新风量 30m3/h*P，在住宅内，是指卧室，无论大小， 应该：主卧室 ≥ 50m3/h;其他卧室≥30m3/h。
7/41
新风的作用（1）
排出污 浊空气
吸入新 鲜空气
保证室 内空气 品质
排出高 温空气
进入凉 爽空气
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
11/41
室内空气品质（2）
控制方式
• 用专业仪器测量（实验室）
• 用鼻子闻
• 空气品质（或CO2）控制器
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究 PDF 文件使用 "pdfFactory Pro" 试用版本创建
