六通进样阀的工作原理如何
液相六通阀工作原理
液相六通阀工作原理液相六通阀工作原理液相六通阀是一种常见的阀门，在很多领域中都有广泛的应用。
掌握液相六通阀的工作原理对于专业人士来说至关重要。
本文将为读者讲解液相六通阀的工作原理，以及其分类和应用领域。
液相六通阀的工作原理基于调节流量的原理。
阀门拥有六个通道，称之为“L，B，1，2，3，4”，其中L和B是用于进出料的通道，1、2、3、4是用于流体路径切换的通道，其工作原理如下：当阀门处于“伸出”状态时，B通道与1通道连接，而L通道与4通道连接。
此时，流体由L通道进入4通道，再经过1通道流出B通道，完成开启状态下的流量调节。
当阀门处于“缩回”状态时，B通道与4通道连接，L通道与1通道连接。
此时，流体由L通道进入1通道，经过B通道流出4通道，完成关闭状态下的流量调节。
以上是液相六通阀的基本工作原理，接下来我们来看看其分类和应用领域。
按照结构形式，液相六通阀分为分板式和转盘式两种。
其中分板式从结构上看类似于一个平面上的星形，每个通道都由一个独立的分支为其提供支撑。
转盘式则由一系列的转盘组成，每个转盘都拥有多个通道。
不同的类型在不同的场合中有着沉积的优势。
液相六通阀应用广泛，常用于石油、化工、医药、食品等领域。
在石油化工行业中，液相六通阀用于油气采集、炼油、储油等领域，起到流量调节的作用。
在医药工业中，则常常用于分离纯化制药原料，保证生产的高品质和安全性。
在食品行业中，液相六通阀则被广泛应用于脱水、果汁、食品配料等领域。
总之，液相六通阀作为一种流量调节阀，广泛应用于生产、实验和工业等领域。
对其工作原理的了解可以帮助专业人士更好地利用和维护它，以及更好地使用液体流体控制系统。
进样阀

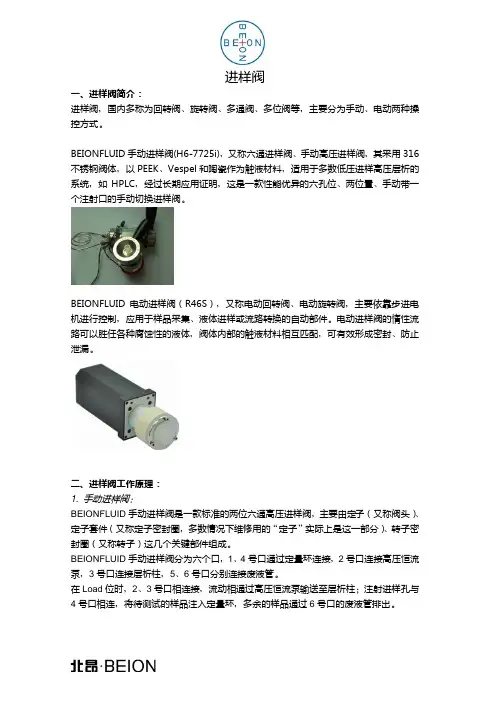

进样阀一、进样阀简介：进样阀，国内多称为回转阀、旋转阀、多通阀、多位阀等，主要分为手动、电动两种操控方式。
BEIONFLUID手动进样阀(H6-7725i)，又称六通进样阀、手动高压进样阀，其采用316不锈钢阀体，以PEEK、Vespel和陶瓷作为触液材料，适用于多数低压进样高压层析的系统，如HPLC，经过长期应用证明，这是一款性能优异的六孔位、两位置、手动带一个注射口的手动切换进样阀。
BEIONFLUID电动进样阀（R46S），又称电动回转阀、电动旋转阀，主要依靠步进电机进行控制，应用于样品采集、液体进样或流路转换的自动部件。
电动进样阀的惰性流路可以胜任各种腐蚀性的液体，阀体内部的触液材料相互匹配，可有效形成密封、防止泄漏。
二、进样阀工作原理：1. 手动进样阀：BEIONFLUID手动进样阀是一款标准的两位六通高压进样阀，主要由定子（又称阀头）、定子套件（又称定子密封圈，多数情况下维修用的“定子”实际上是这一部分）、转子密封圈（又称转子）这几个关键部件组成。
BEIONFLUID手动进样阀分为六个口，1、4号口通过定量环连接，2号口连接高压恒流泵，3号口连接层析柱，5、6号口分别连接废液管。
在Load位时，2、3号口相连接，流动相通过高压恒流泵输送至层析柱；注射进样孔与4号口相连，将待测试的样品注入定量环，多余的样品通过6号口的废液管排出。
在Inject位时，注射进样孔切换到5号口与废液管相连，将多余的样品排出。
2、1、4、3号口相连，此时流动相通过高压恒流泵将定量环中的样品输送入层析柱。
2. 电动进样阀：BEIONFLUID电动进样阀的标准构型为多通选择型，即在运行过程中，仅有一个端口与公共口连通。
BEIONFLUID电动进样阀由阀头、步进电机、光耦、控制电路组成。
阀头内部的通过定子与转子紧密结合，形成有效密封。
再经由步进电机带动内部的转子旋转，实现转子与定子通路的连接，从而连接了共口与其他端口，以达到选择进样或分流的功能。
自动进样器的技术原理

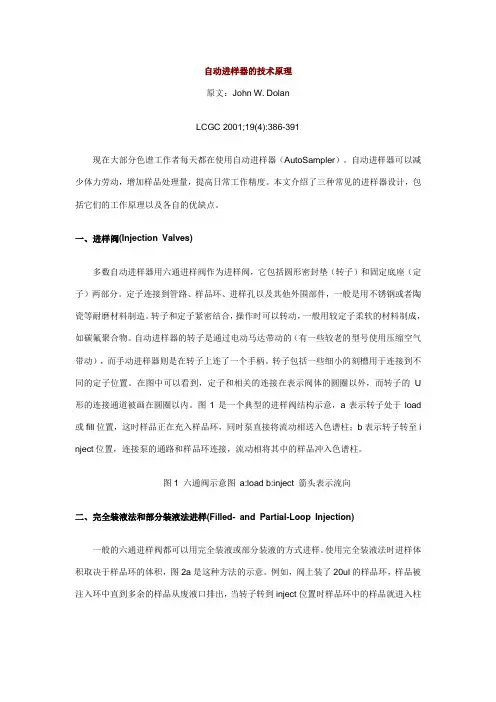

自动进样器的技术原理原文：John W. DolanLCGC 2001;19(4):386-391现在大部分色谱工作者每天都在使用自动进样器（AutoSampler）。
自动进样器可以减少体力劳动，增加样品处理量，提高日常工作精度。
本文介绍了三种常见的进样器设计，包括它们的工作原理以及各自的优缺点。
一、进样阀(Injection Valves)多数自动进样器用六通进样阀作为进样阀，它包括圆形密封垫（转子）和固定底座（定子）两部分。
定子连接到管路、样品环、进样孔以及其他外围部件，一般是用不锈钢或者陶瓷等耐磨材料制造。
转子和定子紧密结合，操作时可以转动，一般用较定子柔软的材料制成，如碳氟聚合物。
自动进样器的转子是通过电动马达带动的（有一些较老的型号使用压缩空气带动），而手动进样器则是在转子上连了一个手柄。
转子包括一些细小的刻槽用于连接到不同的定子位置。
在图中可以看到，定子和相关的连接在表示阀体的圆圈以外，而转子的U 形的连接通道被画在圆圈以内。
图1是一个典型的进样阀结构示意，a表示转子处于load 或fill位置，这时样品正在充入样品环，同时泵直接将流动相送入色谱柱；b表示转子转至i nject位置，连接泵的通路和样品环连接，流动相将其中的样品冲入色谱柱。
图1 六通阀示意图a:load b:inject 箭头表示流向二、完全装液法和部分装液法进样(Filled- and Partial-Loop Injection)一般的六通进样阀都可以用完全装液或部分装液的方式进样。
使用完全装液法时进样体积取决于样品环的体积，图2a是这种方法的示意。
例如，阀上装了20ul的样品环，样品被注入环中直到多余的样品从废液口排出，当转子转到inject位置时样品环中的样品就进入柱子。
由于流体动力学的原因，分析者至少需要注入两倍于样品环体积的样品才能得到均匀的填充。
如果要改变进样体积，就需要换上另一个不同体积的样品环。
图2 完全装液法和部分装液法示意图另一种技术称之为部分装液法，示意图见图2b，即将一定精确量的样品注入样品环中。
waters液相进样六通阀原理
waters液相进样六通阀原理
Waters液相进样六通阀是一种用于液相色谱进样的自动进样器。
它由六个不同功能的通道组成，分别是样品进样口、清洗溶解液进口、样品进口、试剂进口、洗液进口和废液出口。
工作原理如下：
1. 样品进样口：用于加载待分析的样品。
当进样活塞向前运动时，样品被吸入并灌注到进样回路中。
2. 清洗溶解液进口：用于加载清洗溶解液。
当清洗回路活塞向前运动时，清洗溶液被吸入并灌注到样品进样回路中，对样品进行清洗。
3. 样品进口：当样品进口活塞向前运动时，样品被吸入并灌注到色谱柱中。
4. 试剂进口：用于加载试剂。
当试剂进口活塞向前运动时，试剂被吸入并灌注到样品中，进行反应。
5. 洗液进口：用于加载洗液。
当洗液进口活塞向前运动时，洗液被吸入并灌注到样品中，清洗样品。
6. 废液出口：用于排出废液，包括清洗溶解液、洗液等。
通过控制活塞的运动和阀门的开关，可以实现不同液体的加载、灌注和排出操作，以完成液相色谱进样过程。
气相色谱进样阀
进样阀的使用技巧
8、冲洗定量管样品气的体积：被分析的气体 样品浓 度不同，为防止高浓度样品进样后又进低浓度样品 时，定量管中原有高浓度气体残留的干扰，取样时 要求用新鲜样品气对定量管进行冲洗。依据经验,冲 洗气的用量应不小于定量体积的5倍。也可以通过实 验峰的重现性来判断实际影响，选择冲洗气用量。
进样阀的使用技巧
9、进样后，什么时间再把六通阀转回到取样位置， 要视分析情况而定，主要取决于进样后基线的波动 性和定性定量的重复性。依据经验,一般是在进样数 秒后(第一个色谱峰还未出现)，把阀转回到取样位置 比较好。这时较易消除阀气密性欠佳和定量管体积 过大对基线或出峰的影响；另外也可以在汽化室前 加装背压稳压阀,以消除进样对基线稳定性的影响。
连接工作原理？
进样阀的使用技巧
4、样品预处理处理问题:(a)应防止灰尘、机械 颗粒 进入阀内,影响气密性或正常工作;(b)避免高沸点杂质 对阀的污染。
5、取样方式:为防止环境中气体成分对样品的污染或 干扰,最好通过大注射器针头,象液体进样一样打入定 量管,不宜用各种胶管或塑料管接入。因为:(a)管材本 身不纯净;(b)各种管材实际上都会有渗透作用,这对痕 量分析尤其不利。
2、由于阀的气密性差异很大，接入气路系统时,应保 证不漏气,否则不但影响仪器的稳定性,而且不能保证 仪器进样的重现性。
3、定量管体积:在灵敏度满足要求的情况下,定量管 体积应尽量小,最大体积以在实验分析时塔片数下降 不超过10%为限。否则进一步增加进样量,只增加峰 宽而不增加峰高。为了不影响分离度,应以色谱峰基 本不展宽时的进样量为最大定量管体积。对于填充 柱一般不宜大于5mL。
十通阀样品进样品出十通阀样品进样品出十通阀连接图样品进样品出十通阀连接图样品进样品出在气相色谱分析中进样操作不当是定量分析误差的主要来源之一
简述六通阀进样器工作原理
简述六通阀进样器工作原理一、前言六通阀进样器是一种常见的液相色谱进样器，其工作原理相对简单，但需要掌握一定的基础知识，才能更好地理解其工作原理。
本文将从六通阀进样器的结构、原理、优缺点等方面进行详细介绍。
二、结构六通阀进样器主要由以下几个部分组成：1. 六通阀：用于控制样品和流动相的流向。
2. 采样环：用于存储待测样品。
3. 进样针：用于将采样环中的待测样品引入色谱柱中。
4. 驱动装置：用于驱动采样环和进样针进行运动。
5. 进口管道和出口管道：分别与流动相和色谱柱连接。
三、原理六通阀进样器的工作原理如下：1. 样品加载首先，在采样环中加入待测样品。
然后，通过旋转六通阀使得采样环与进口管道连接，此时流动相会将采样环中的待测物质带入色谱柱中。
2. 分离过程在色谱柱中，不同物质会因为其化学性质不同而被分离出来。
这个过程需要一定的时间，通常为几分钟至几十分钟不等。
3. 检测过程在分离完成后，将六通阀旋转，使得进口管道与废液管道连接。
此时，色谱柱中的物质会流入废液管道中。
同时，检测器会对流出的物质进行检测和记录。
四、优缺点六通阀进样器相对于其他进样器具有以下优点：1. 精度高：由于采用了采样环存储样品的方式，可以保证样品量的精确控制。
2. 可重复性好：六通阀进样器可以实现多次重复进样，并且每次进样量都可以精确控制。
3. 适用范围广：可以适用于各种类型的液相色谱分析。
但是，六通阀进样器也存在以下缺点：1. 成本较高：由于其结构比较复杂，制造成本较高。
2. 清洗困难：由于其结构复杂，在清洗时需要特别小心，否则容易造成损坏。
3. 进样量受限：由于采用了采样环存储样品的方式，每次最大可进样量受到采样环容量的限制。
五、总结本文针对六通阀进样器的结构、原理、优缺点等方面进行了详细介绍。
通过了解六通阀进样器的工作原理，可以更好地掌握其使用方法，从而提高分析实验的准确性和效率。
六通切换阀的原理
六通切换阀的原理今天咱们来聊聊六通切换阀这个超有趣的东西。
你可别一听“六通切换阀”就觉得是那种特别高深莫测、只有专家才懂的玩意儿，其实呀，它就像一个超级聪明的小管家，在各种设备里管着流体的走向呢。
那这个六通切换阀到底长啥样呢？你可以想象它是一个有着六个“小嘴巴”的家伙。
这六个“小嘴巴”就像是连接着不同地方的小通道。
每个“嘴巴”都有它独特的任务哦。
从原理上来说呢，六通切换阀就像是一个交通警察，指挥着流体在不同的道路（管道）上行驶。
比如说，在一些分析仪器里，可能有不同的样品或者试剂要流动到特定的地方去。
这时候六通切换阀就开始发挥它的魔力啦。
它内部有一个可以转动或者切换的部件，就像一个小转盘一样。
当这个小转盘转到某个位置的时候，就会把其中的两个或者几个“小嘴巴”连接起来，让流体可以从一个通道流到另一个通道。
打个比方吧，就像你家里有六个不同的房间，每个房间都有一扇门通向外面。
六通切换阀就像是一个可以随时改变门与门之间连接关系的神奇装置。
如果一开始是一号房间的门和二号房间的门能互相通行，当六通切换阀切换一下呢，可能就变成一号房间的门和三号房间的门能通行啦。
在实际的应用场景里，这六通切换阀可太重要了。
在化学分析的仪器中，它能够准确地把样品引入到检测的区域，然后再把反应后的东西送到合适的地方去处理。
就像是一场接力赛，六通切换阀保证了每一棒都能准确无误地交接。
如果没有它的话，那流体就会像没头的苍蝇一样乱撞，整个分析过程就全乱套了。
而且哦，这个六通切换阀还很“灵活”呢。
它可以根据不同的需求，快速地进行切换。
就像一个超级灵活的小舞者，在不同的音乐节奏（操作指令）下，跳出不同的舞步（切换连接方式）。
这种灵活性让它可以适应各种各样的工作环境和要求。
你再想象一下，在一个大工厂里，有各种各样的管道像血管一样纵横交错。
六通切换阀就像是血管里的小阀门，精准地控制着各种液体或者气体的流动方向。
它就这么默默工作着，虽然看起来不起眼，但却是整个系统正常运行不可或缺的一部分。
进样器的种类和原理
进样器的种类和原理
进样器啊，就像是分析仪器的“大门”，负责把我们要研究的小样儿送进去。
它有好几种类型，每种都有自己的独门绝技，下面我给你简单说几个：
自动进样器：这是个高效小能手，能自动完成取样工作，减少人手操作的错误。
有的是吸一吸，用个小环把样品“喝”进去；有的是推一推，先把样品吸到针里，再推送到指定地方。
还有一种更巧妙的，针和量取器二合一，一步到位。
顶空进样器：听起来挺仙的，它专门对付爱“逃跑”的挥发性物质。
把样品加热，让里面的气体逃到上面，再把这些气体抓来分析，就像捕雾网一样，对液体或者固体里的气体成分特别有效。
气动进样器：靠气体压力来推动样品，自动化程度高，适合批量干活，就像是生产线上的小机器人。
六通阀进样器：这个名字听起来有点复杂，但它其实是个灵活的开关，能精准控制样品啥时候进，啥时候清场，保证每次分析都干净利索，不串味儿。
手动进样器：这个最简单，就像手动挡的车，全靠操作者的技术，适合少量样本，成本低，但得技术好，不然容易出差错。
总的来说，这些进样器各有各的本事，有的快，有的准，有的适合处理特定的样品。
选对了进样器，就像是请对了门卫，让分析工作又快又好地进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六通进样阀的工作原理如何？
GC可以采用柱头进样器进样，因为GC的压力小，只要有一定的进样技巧就可以获得良好的分析结果。
而在HPLC中采用柱头方式进样，因在高压状态下困难很大，难以获得精确的结果。
六通进样阀的主要部件是阀的后座不锈钢定子和用高聚物复合材料制成的前座转子。
转子耐磨并密封性能好，紧紧压在定子上，六通平面进样阀的转子有三个对应于定子小孔的导槽（图中用黑色线条表示）。
当转子旋转60º后与定子对应的小孔发生变化，起到Load（载样）和Inject（进样）的作用。
六通进样阀的转子
定子有六个均匀的小孔，孔与孔之间的夹角为60º，可以先看一看定子通道的连接法：参照图中的实线连接（Load）方式，孔1进样，经过①→⑥→样品环管→③→②，由孔2排出多余样品，此时，孔4接泵，④→⑤→柱→检测器→废液，由泵输入的流动相不进入样品环管，样品环管的末端②通入大气，所有载样基本上没有阻力；六通进样阀的转子旋转60º，变成图中的虚线连接（Inject）方式，①→②，此时可以进行进样口的洗涤，因为洗涤试剂洗涤进样口后直接排出，不会进入样品环管；而孔4由泵输入的流动相→③→样品环管→⑥→⑤→柱→检测器→废液，样品环管中的样品被流动相带入色谱柱进样分离，进入检测器被检测后排出。
注意：在样品进行分离时（Inject），样品环管内一直有流动相通过，如果转子旋转60º（Load），到达载样状态，由注射器注入样品，此时通过②流出的液体开始不是样品，而是流动相，只有样品环管被充满后和流出的管路也被样品充满后流出的才是样品。
六通进样阀的定子通道连接法
图六通进样阀的连接
可以想像当转子旋转足够快时，对于流动相的通路没有大的影响，如果转子旋转很慢，即在两条黑线中间对上定子的一个小孔，这样定子的通路被堵塞，流动相没有出路，柱压升
高，导致色谱泵停止运转。
