阳光电源SG500KTL光伏并网逆变器主要技术指标(1)

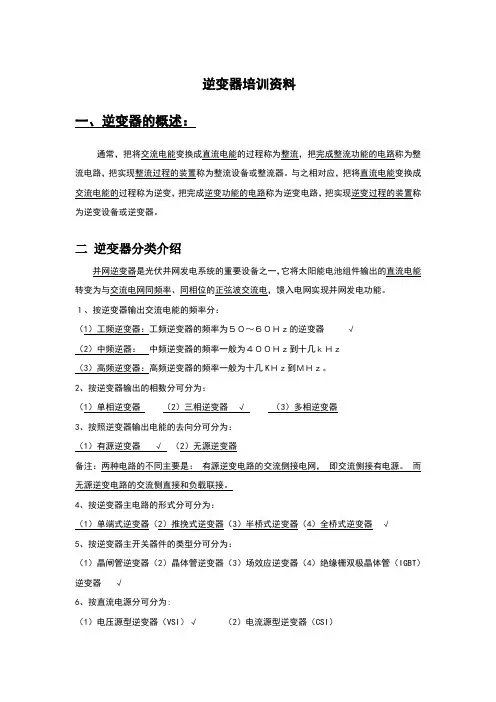

SG500KTL逆变器培训资料
7、按隔离方式光伏逆变器可分为：（1）独立光伏系统逆变器独立逆变器包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源，太阳能路灯等带有蓄电池的独立发电系统。
（2）并网光伏系统逆变器并网发电系统是与电网相连并向电网输送电力的光伏发电系统。
通过光伏组件将接收来的太阳辐射能量经过高频直流转换后变成高压直流电，经过逆变器逆变后转换后向电网输出与电网电压同频、同相的正弦交流电流。
√除上述分类外，还有其他分类，自行了解。
三、本站阳光SG500KTL逆变器设备技术性能介绍1、本项目选用500kW的三相并网逆变器，型号：SG500KTL。
原理：太阳能能量通过光伏组件转化为直流电力，经并网型光伏逆变器将直流电能转化为与电网同频率、同相位的正弦波交流电流（备注：正弦交流电三要素：幅值，频率，初相角 .交流电压的标准公式是Um*sin(ωt+φ)其中包含了3个物理量:电压幅值Um，ω=2πf，初相角φ）交流电压或电流之方程式:v(t)=Vmsin(ωt+θ) Vm:最大电压 i(t)=Imsin(ωt+θ) Im:最大电流ω为角频率; ω=2πf; f为波形之频率(单位为Hz)频率f与周期T之关系频率与周期是倒数关系;即F=1/Tω=2πf，初相角φ例：U=Umsin(wt+φ)，当t=0时，U=0，所以初相位φ=0。
如果0点往左移到π/2，当t=0时，U=Um，所以初相位φ=π/2。
直流部分全桥逆变滤波和交流输出如图所示为SG500KTL的结构原理图，可大致分为直流部分、全桥逆变部分、交流滤波部分三大块。
图中所示为某一时刻的电流流向，PV输出直流经过断路器、直流EMC滤波到达三相逆变桥，三相逆变桥通过开关管的通断，将直流稳定的正、负电压转换成PWM电压（备注：利用电子技术，通过一个开关，得到的一组方波脉冲。
当使用积分技术处理这组脉冲，可以得到和电源电压成任何比例的稳定电压），再经过LC滤波之后把PWM电压滤成平滑的正弦信号输入电网。
阳光电源逆变器参数
阳光电源逆变器参数阳光电源是一家专注于太阳能逆变器研发、生产和销售的企业，其产品广泛应用于家庭、商业和工业领域。
阳光电源逆变器具有高效、稳定、安全等特点，为客户提供了可靠的太阳能电力解决方案。
以下是关于阳光电源逆变器的详细介绍。
1. 产品系列阳光电源逆变器主要分为以下几个系列：（1）SG系列：该系列逆变器适用于家庭和小型商业系统，功率范围从1kW到5kW不等。
SG系列逆变器具有高效率、高可靠性和易于安装的特点，是家庭和小型商业太阳能系统的理想选择。
（2）SGX系列：该系列逆变器适用于大型商业和工业系统，功率范围从5kW到100kW不等。
SGX系列逆变器具有高效、稳定和安全的特点，可满足大型商业和工业系统的电力需求。
（3）SPI系列：该系列逆变器适用于分布式光伏电站，功率范围从100kW到500kW不等。
SPI系列逆变器具有高效、稳定和易于集成的特点，可为分布式光伏电站提供可靠的电力解决方案。
2. 技术特点（1）高效率：阳光电源逆变器采用先进的拓扑结构和控制算法，实现了高达98.6%的最大效率。
高效率不仅降低了系统的运行成本，还有助于提高整个太阳能系统的能量产出。
（2）稳定可靠：阳光电源逆变器采用模块化设计和冗余保护机制，确保了系统的稳定运行。
同时，逆变器还具有多种保护功能，如过压、欠压、过流、短路等，可有效防止设备损坏和事故发生。
（3）智能管理：阳光电源逆变器支持远程监控和管理，用户可通过手机APP或电脑端实时查看逆变器的运行状态、发电量等信息。
此外，逆变器还具有故障诊断和预警功能，可帮助用户及时发现和解决问题。
（4）易于安装和维护：阳光电源逆变器采用紧凑型设计，占地面积小，便于安装和维护。
同时，逆变器还支持并网和离网两种运行模式，可根据实际需求灵活切换。
3. 性能参数以SG系列为例，以下是部分型号的逆变器性能参数：（1）SG5K-M：最大功率为5kW，最大输入电压为600V，最大输出电压为400V，最大输出电流为12.5A，效率高达98.6%。
阳光电源光伏并网逆变器
阳光电源股份有限公司资质及技术文件阳光电源股份有限公司2010-12-20一、企业法人营业执照副本二、企业组织机构代码证三、企业税务登记证四、ISO9001:2008质量管理体系认证证书五、环境管理体系认证证书六、职业健康安全管理体系认证证书七、企业介绍7.1、企业概况阳光电源股份有限公司是一家专注于太阳能、风能等可再生能源电源产品研发、生产、销售和服务的高新技术企业。
主要产品有光伏逆变器、风能变流器、电力系统电源、储能逆变设备等，并提供项目咨询、系统设计和技术支持等服务。
是我国最大的光伏电源企业、国内领先的风能变流器企业，也是我国光伏和风力发电行业为数极少的掌握多项核心技术、并拥有完全自主知识产权的企业之一。
阳光电源自1997年成立以来，始终以技术创新作为企业发展的动力源。
公司每年的研发投入不低于销售收入的10%，拥有一支以博士、硕士为主体的专门研发队伍，具有可再生能源电源行业丰富的研发经验和领先的自主创新能力。
先后承担了10余项国家重大科技攻关项目，现已取得60多项重大专利，并主持起草了多项国家标准。
产品先后成功应用于上海世博会、敦煌20MW特许权光伏电站、宁夏太阳山30MW 光伏电站、京沪高铁上海虹桥站、北京奥运鸟巢、东汽集团风电项目、北车风电项目、内蒙古通辽风场项目、国家送电到乡工程、南疆铁路、青藏铁路等众多重大光伏和风力发电项目。
阳光电源在保持国内领先的同时，积极拓展国际市场。
产品现已通过TÜV、CE、ETL、DK5940、SAA、CEC、“金太阳”等多项国际权威认证，并批量销往意大利、西班牙、比利时、德国、美国、加拿大、澳大利亚、韩国等多个国家和地区。
阳光电源在自主创新和产业化方面的突出成绩受到了社会各界的广泛关注和赞誉。
吴邦国、贾庆林、蒋正华等党和国家领导人先后对公司表示亲切关怀，并给予了充分肯定。
公司先后荣获国家发改委“技术进步优秀项目奖”，安徽省“115产业创新团队”、“优秀民营科技企业”、“安徽著名商标”、“安徽十佳雇主”等荣誉；是安徽省“省级企业技术中心”、“省可再生能源电源工程技术研究中心”依托单位、安徽省研究生“产、学、研”示范基地、《福布斯》“2010中国潜力企业榜”百强企业、“中国新能源30强”企业。

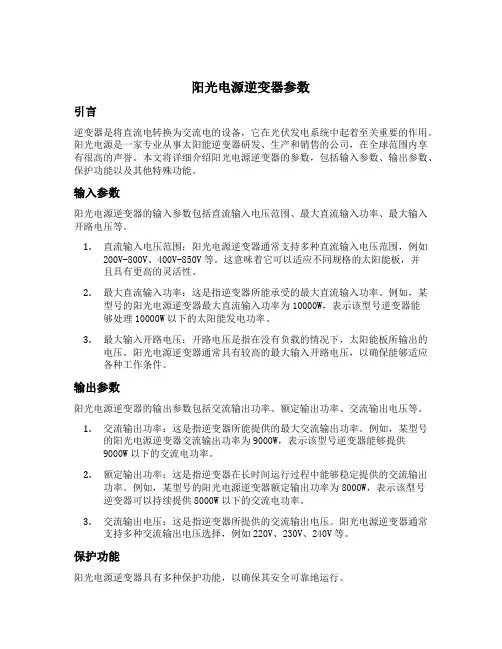

阳光电源逆变器参数
阳光电源逆变器参数引言逆变器是将直流电转换为交流电的设备，它在光伏发电系统中起着至关重要的作用。
阳光电源是一家专业从事太阳能逆变器研发、生产和销售的公司，在全球范围内享有很高的声誉。
本文将详细介绍阳光电源逆变器的参数，包括输入参数、输出参数、保护功能以及其他特殊功能。
输入参数阳光电源逆变器的输入参数包括直流输入电压范围、最大直流输入功率、最大输入开路电压等。
1.直流输入电压范围：阳光电源逆变器通常支持多种直流输入电压范围，例如200V-800V、400V-850V等。
这意味着它可以适应不同规格的太阳能板，并且具有更高的灵活性。
2.最大直流输入功率：这是指逆变器所能承受的最大直流输入功率。
例如，某型号的阳光电源逆变器最大直流输入功率为10000W，表示该型号逆变器能够处理10000W以下的太阳能发电功率。
3.最大输入开路电压：开路电压是指在没有负载的情况下，太阳能板所输出的电压。
阳光电源逆变器通常具有较高的最大输入开路电压，以确保能够适应各种工作条件。
输出参数阳光电源逆变器的输出参数包括交流输出功率、额定输出功率、交流输出电压等。
1.交流输出功率：这是指逆变器所能提供的最大交流输出功率。
例如，某型号的阳光电源逆变器交流输出功率为9000W，表示该型号逆变器能够提供9000W以下的交流电功率。
2.额定输出功率：这是指逆变器在长时间运行过程中能够稳定提供的交流输出功率。
例如，某型号的阳光电源逆变器额定输出功率为8000W，表示该型号逆变器可以持续提供8000W以下的交流电功率。
3.交流输出电压：这是指逆变器所提供的交流输出电压。
阳光电源逆变器通常支持多种交流输出电压选择，例如220V、230V、240V等。
保护功能阳光电源逆变器具有多种保护功能，以确保其安全可靠地运行。
1.过温保护：当逆变器温度超过设定值时，逆变器将自动停机，以防止过热损坏。
2.短路保护：当逆变器输出短路时，逆变器将自动停机，以防止电流过大损坏。
并网逆变器技术指标及分析
并网逆变器技术指标及分析并网逆变器是太阳能光伏并网发电系统的关键部件，由它将直流电能逆变成交流电能，为跟随电网频率和电压变化的电流源。
目前市售的并网型逆变器的产品主要是DC-DC和DC-AC两级能量变换的结构：DC-DC变换环节调整光伏阵列的工作点使其跟踪最大工作点；DC-AC逆变环节主要使输出电流与电网电压同相位，同时获得功率因数。
对于大型、超大型光伏电站一般都选用集中式光伏并网逆变器。
逆变器的配置选用，除了要根据整个光伏电站的各项技术指标并参阅生产厂商提供的产品手册来确定之外，还要重点关注如下几点技术指标。
(l)额定输出功率额定输出功率表示逆变器向负载或电网供电的能力。
选用逆变器应首先考虑光伏阵列的功率，以满足最大负荷下设备对电功率的要求。
当用电设备以纯电阻性负载为主或功率因数大于0.9时，一般选用逆变器的额定输出功率比用电设备总功率大10%～15%。
并网逆变器的额定输出功率与太阳电池功率之比～般为90%。
(2)输出电压的调整性能输出电压的调整性能表征逆变器输出电压的稳压度。
一般逆变器都给出当直流输入电压在允许波动范围内变化时，该逆变器输出交流电压波动偏差的百分率，即电压调整率。
性能好的逆变器的电压调整率应≤3%。
(3)整机效率整机效率表征逆变器自身功率损耗的大小。
逆变器效率还分最大效率、欧洲效率（加权效率）、加州效率、MPPT效率，它们的定义如下。
最大效率ηmax：逆变器所能达到的最大效率。
欧洲效率ηeuro：按照在不同功率点效率根据加权公式计算。
加州效率ηcec：考虑直流电压时对效率的影响，再次平均。
MPPT效率ηMPPT：表示逆变器最大功率点跟踪的精度。
目前，先进水平：ηmax>96.5%，ηMPPT>99%。
(4)启动性能所选用的逆变器应能保证在额定负荷下可靠启动。
高性能逆变器可以做到连续多次满负荷启动而不损坏功率开关器件及其他电路。
对于大型光伏电站，通常选用250kW、500kW集中型并网逆变器。

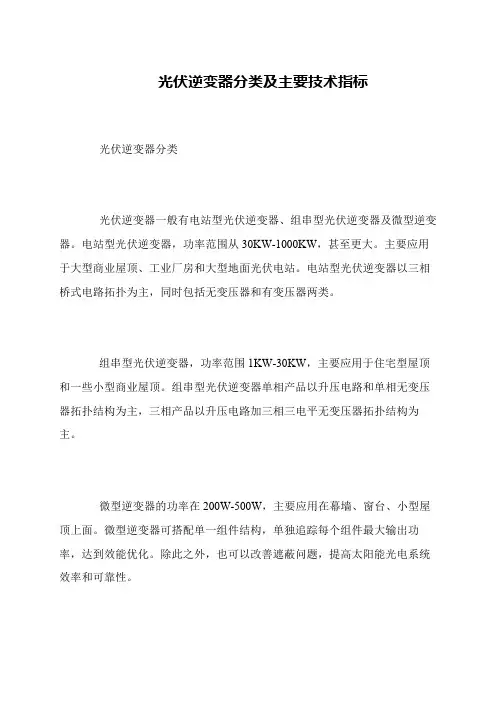

光伏逆变器分类及主要技术指标
光伏逆变器分类及主要技术指标 光伏逆变器分类 光伏逆变器一般有电站型光伏逆变器、组串型光伏逆变器及微型逆变器。
电站型光伏逆变器，功率范围从30KW-1000KW，甚至更大。
主要应用于大型商业屋顶、工业厂房和大型地面光伏电站。
电站型光伏逆变器以三相桥式电路拓扑为主，同时包括无变压器和有变压器两类。
组串型光伏逆变器，功率范围1KW-30KW，主要应用于住宅型屋顶和一些小型商业屋顶。
组串型光伏逆变器单相产品以升压电路和单相无变压器拓扑结构为主，三相产品以升压电路加三相三电平无变压器拓扑结构为主。
微型逆变器的功率在200W-500W，主要应用在幕墙、窗台、小型屋顶上面。
微型逆变器可搭配单一组件结构，单独追踪每个组件最大输出功率，达到效能优化。
除此之外，也可以改善遮蔽问题，提高太阳能光电系统效率和可靠性。
光伏逆变器主要的技术指标 光伏逆变器的转换效率要求高，转换效率的高低将直接影响到太阳能发电系统在寿命周期内发电量的多少。
根据不同型号，国际一流品牌产品的转换效率最高可达98%以上。
大功率的光伏逆变器能够达到98.7%的转换效率，最大功率跟踪器（MPPT）效率可达到99.9%。
光伏逆变器的使用寿命长，可靠性高。
光伏发电系统设计使用寿命一般为20年左右，所以要求光伏逆变器的设计寿命需要达到较高水平。
同时光伏逆变器如果发生故障将会导致光伏发电系统停机，带来经济损失，因此高可靠性是光伏逆变器的重要技术指标。
光伏逆变器的直流电压工作范围要宽，且符合电网并网要求。
实际应用中将多块太阳能电池组件串联，得到一个较高的直流电压，在进行多组并联后输入到光伏逆变器。
不同功率、不同电压的组件、不同的串并联方案组合，要求光伏逆变器能够适应的直流电压输入不同。
所以光伏逆变器的直流工作电压要宽，以适应客户不同的需求。
同时输出的电流不能对电网造成冲击，符合电网并网要求。
光伏逆变器的主要技术参数
光伏逆变器的主要技术参数在光伏系统中，光伏逆变器的技术指标及参数主要受蓄电池及负载的影响，其主要技术参数如下。
1.额定输出电压光伏逆变器在规定的输入直流电压允许的波动范围内，应能输出额定的电压值，一般在额定输出电压为单相220v和三相380v时，电压波动偏差有以下规定。
(1)在稳定状态运行时，一般要求电压波动偏差不超过额定值的±5％。
(2)在负载突变时，电压偏差不超过额定值的±10％。
(3)在正常工作条件下，逆变器输出的三相电压不平衡度不应超过8％。
(4)三相输出的电压波形(正弦波)失真度一般要求不超过5％，单相输出不超过10％。
(5)逆变器输出交流电压的频率在正常工作条件下其偏差应在1％以内。
国家标准gb／t 19064-2003规定的输出电压频率应在49～51hz之间。
2.负载功率因数负载功率因数的大小表示了逆变器带感性负载或容性负载的能力，在正弦波条件下负载功率因数为0.7～0.9，额定值为0.9。
在负载功率一定的情况下，如果逆变器的功率因数较低，则所需逆变器的容量就要增大，导致成本增加，同时光伏系统交流回路的视在功率增大，回路电流增大，损耗必然增加，系统效率也会降低。
3.额定输出电流和额定输出容量额定输出电流是指在规定的负载功率因数范围内逆变器的额定输出电流，单位是a；额定输出容量是指当输出功率因数为1(即纯电阻性负载)时，逆变器额定输出电压和额定输出电流的乘积，单位是kva或kw。
4.额定输出效率额定输出效率是指在规定的工作条件下，输出功率与输入功率之比，以百分数表示。
一般情况下，光伏逆变器的标称效率是指纯电阻性负载、80％负载情况下的效率。
逆变器的效率会随着负载的大小而改变，当负载率低于20％和高于80％时，效率要低一些。
标准规定逆变器的输出功率在大于等于额定功率的75％时，效率应大于等于80％。
目前，主流逆变器的标称效率在80％～95％之间，对于小功率逆变器要求其效率不低于85％。
SG500KTL
使用手册
SG500KTL-UCN-Ver28-201009 版本：2.8
合肥阳光电源股份有限公司
目录
1 符号解释.............................................................................................. 1 2 绪论 ..................................................................................................... 2 2.1 前言.................................................................................................... 2 2.2 系统简介 ............................................................................................ 2 2.3 怎样使用本手册 ................................................................................. 2 3 安全说明.............................................................................................. 3 4 总体介绍.............................................................................................. 5 4.1 电路结构 ............................................................................................ 5 4.2 外观说明 ........................................................................................... 6 5 功能说明.............................................................................................. 7 5.1 工作模式 ............................................................................................ 7 5.2 模式转换 ............................................................................................ 8 5.3 并网发电 ............................................................................................ 8 5.4 电网参数 ............................................................................................ 8 6 人机界面.............................................................................................. 9 6.1 概述.................................................................................................... 9 6.2 液晶显示 ..............................................................................14 设置通讯参数.........................................................................38 7 安装 ....................................................................................................40 7.1 概述...................................................................................................40 7.2 机械安装 ...........................................................................................41
光伏逆变器参数介绍详解(一)
光伏逆变器参数介绍详解(一)光伏逆变器参数介绍详解1. 什么是光伏逆变器？•光伏逆变器是把光伏电池板产生的直流电（DC）转换成交流电（AC）的设备。
•它是光伏发电系统中的核心设备，起到将直流能量转换为交流能量的关键作用。
2. 光伏逆变器的参数输入电压范围（DC Input Voltage Range）•输入电压范围是逆变器可以接受的直流电压范围。
•光伏电池板的输出电压会受到气温、光照强度等因素的影响，因此逆变器需要具备一定的输入电压范围以适应不同情况下的光伏电压变化。
输出功率（AC Output Power）•输出功率是逆变器转换后的交流电输出功率，以瓦特（W）为单位。
•逆变器的输出功率大小直接影响并限制光伏发电系统的总发电能力。
调制方式（Modulation Mode）•调制方式是指逆变器将直流电转换为交流电的方式。
•常见的调制方式有脉宽调制（PWM）和正弦波调制（SPWM）等。
效率（Efficiency）•效率是指逆变器将输入的直流电转换为输出的交流电的能量转换效率。
•具体可以分为峰值效率和欧洲效率，分别代表逆变器在最佳和标准条件下的能量转换效率。
最大功率追踪（Maximum Power Point Tracking）•最大功率追踪是逆变器的一个重要功能，用于提升光伏发电系统的发电效率。
•通过追踪光伏电池板的最大功率点，将其输出功率最大化。
保护功能（Protection Features）•保护功能是逆变器为保护自身和光伏发电系统安全而具备的功能。
•常见的保护功能有过压保护、逆变器过载保护、短路保护等。
3. 总结•光伏逆变器是光伏发电系统中至关重要的设备，用于将直流电转换为交流电。
•其中涉及的参数包括输入电压范围、输出功率、调制方式、效率、最大功率追踪、保护功能等。
•了解和选择适合自己需求的光伏逆变器是构建高效光伏发电系统的关键一步。
以上是关于光伏逆变器参数的详细解释，希望对读者有所帮助。
SG500KTL
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12.2
重量
2288Kg
13
相关认证
金太阳认证、TUV认证、KEMA认证
阳光电源股份有限公司
2011-6-14
阳光电源SG500KTL光伏并网逆变器主要技术指标
序号
名称
技术指标
1
逆变器型号
SG500KTL
3
隔离方式
无变压器隔离
3
直流侧参数
3.1
最大直流电压
900Vdc
3.2
最大功率电压跟踪范围
450Vdc～820Vdc
3.3
推荐最大直流功率
550kWp
3.4
最大直流输入电流
1200A
3.5
最大输入路数
16路
4
交流侧参数
4.1
额定输出功率
500kW
4.2
额定输出电压和频率
三相270Vac、50Hz
4.3
允许电网电压
210Vac～310Vac
4.4
输出频率范围
47Hz～51.5Hz
4.5
输出电流波畸变率
＜3%（额定功率）
4.6
功率因数
自动运行模式：≥0.99（额定功率）
调节控制模式：-0.95～+0.95
4.7
最大交流电流
1176A
5
系统参数
5.1
最大转换效率
98.7%
5.2
欧洲效率
98.5%
5.3
防护等级
IP20
5.4
夜间自耗电（待机功耗）
＜100W
5.5
运行自耗电
＜2kW
5.6
允许环境温度
运行
-30℃～+55℃（含加热器）
存储
-40℃～+70℃
5.7
散热方式
风冷
5.8
允许相对湿度
0～95%，无凝露
6
要求的电网形式
IT电网
7
自动投运条件
直流输入及电网满足要求，逆变器将自动运行
8
断电后自动重启时间
5min
9
逆变器的
降容系数
海拔1000m
1
海拔2000m
1
海拔3000m
1
海拔3500m
0.95
海拔4000m
0.9
10
低电压穿越
有
11
显示与通讯
触摸屏/RS485通讯接口
12
机械参数
12.1
外形尺寸(深×宽×高)
