采煤工作面过断层的方法与措施

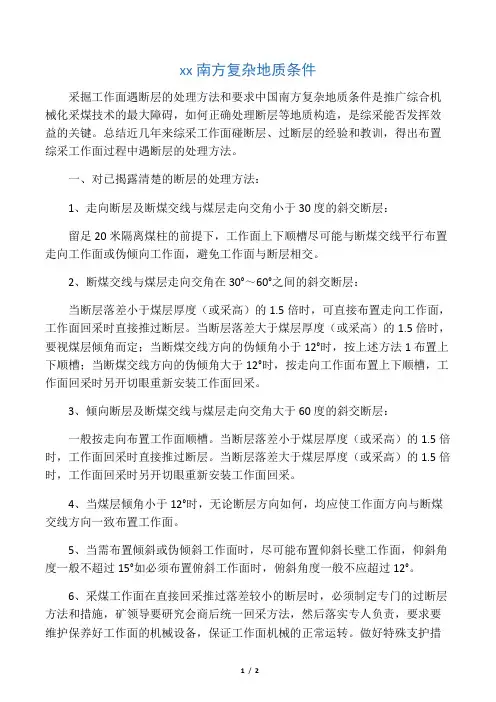

煤矿采掘工作面遇断层的处理方法和要求
xx南方复杂地质条件采掘工作面遇断层的处理方法和要求中国南方复杂地质条件是推广综合机械化采煤技术的最大障碍，如何正确处理断层等地质构造，是综采能否发挥效益的关键。
总结近几年来综采工作面碰断层、过断层的经验和教训，得出布置综采工作面过程中遇断层的处理方法。
一、对已揭露清楚的断层的处理方法：1、走向断层及断煤交线与煤层走向交角小于30度的斜交断层：留足20米隔离煤柱的前提下，工作面上下顺槽尽可能与断煤交线平行布置走向工作面或伪倾向工作面，避免工作面与断层相交。
2、断煤交线与煤层走向交角在30°～60°之间的斜交断层：当断层落差小于煤层厚度（或采高）的1.5倍时，可直接布置走向工作面，工作面回采时直接推过断层。
当断层落差大于煤层厚度（或采高）的1.5倍时，要视煤层倾角而定；当断煤交线方向的伪倾角小于12°时，按上述方法1布置上下顺槽；当断煤交线方向的伪倾角大于12°时，按走向工作面布置上下顺槽，工作面回采时另开切眼重新安装工作面回采。
3、倾向断层及断煤交线与煤层走向交角大于60度的斜交断层：一般按走向布置工作面顺槽。
当断层落差小于煤层厚度（或采高）的1.5倍时，工作面回采时直接推过断层。
当断层落差大于煤层厚度（或采高）的1.5倍时，工作面回采时另开切眼重新安装工作面回采。
4、当煤层倾角小于12°时，无论断层方向如何，均应使工作面方向与断煤交线方向一致布置工作面。
5、当需布置倾斜或伪倾斜工作面时，尽可能布置仰斜长壁工作面，仰斜角度一般不超过15°如必须布置俯斜工作面时，俯斜角度一般不应超过12°。
6、采煤工作面在直接回采推过落差较小的断层时，必须制定专门的过断层方法和措施，矿领导要研究会商后统一回采方法，然后落实专人负责，要求要维护保养好工作面的机械设备，保证工作面机械的正常运转。
做好特殊支护措施和工作，保障断层带的支护，避免漏顶塌方。
工作面过断层措施
工作面过断层措施1. 引言在煤矿生产过程中，工作面遇到断层是一种常见的地质现象。
断层是地壳发生断裂形成的地质构造，其存在给矿井开采带来了一定的安全隐患。
本文将介绍工作面过断层时的一些应对措施，以确保矿井开采的安全和高效。
2. 断层的特征断层是由地壳内部的应力造成的岩石层面的断裂，常常伴随着位移和位移变形。
断层的特征有以下几个方面：•位移：断层是由于地壳内的应力超过岩石的抗剪强度而发生的，会导致断层上下两侧岩石的相对位移。
•断层面：断层面是断层面上两侧岩石直接接触的界面，断层面的粗糙度和破碎程度会影响断层的稳定性。
•断层带：断层带是指断层周围一定范围内的岩石，受到断层应力的影响，常常伴随着断层带的破碎和变形。
•断层的长短和高低：断层的长度和高度不一，有些断层可以延伸数公里，高度可达几十米。
3. 工作面过断层的风险在工作面过断层的过程中，存在以下几个风险：3.1 地质灾害风险断层附近的岩层通常破碎且稳定性较差，易发生岩层垮塌、滑坡和地面塌陷等地质灾害。
这些灾害会威胁工作面的安全以及工人的生命安全。
3.2 采矿热危险断层面上两侧的岩石位移变形，局部存在矿岩蓄热现象。
当矿体中的热量无法散发，导致工作面温度升高，从而增加工人的中暑和热衰竭的风险。
3.3 断层面发育煤与瓦斯断层面周围的煤体常常存在破碎和变形，这使得断层面附近的煤与瓦斯密度高，存在矿井瓦斯积聚和煤尘爆炸的风险。
4. 工作面过断层措施为了有效应对工作面过断层可能带来的风险，以下是常见的应对措施：4.1 工作面布置在规划工作面时，应尽量避开断层带，并合理布置工作面的进退路线。
可以借助地质勘探和先进的定向钻孔技术，对断层进行精确定位，从而规避断层的作用范围。
4.2 支护加固技术在断层附近的工作面上，应加强支护措施，以确保工作面的稳定性。
常用的支护措施包括钢支架、锚杆和喷锚等。
4.3 通风排瓦斯技术针对断层面发育煤与瓦斯的问题，应加强工作面的通风排瓦斯措施。
煤矿过断层安全措施
制定过断层的安全计划
01 根据断层性质和现场条件，制定合理的过断层方
案和安全措施。
02
确定过断层的顺序、速度和支护方式，以及应对 突发事件的预案。
准备充足的支护材料和设备
根据过断层方案，准备充足的支护材料和设备， 如钢筋网、锚杆、钢带、锚索等。
确保设备完好，便于使用，并在使用前进行安全 检查。
对作业人员进行安全培训
对于设备的传动部分，要定期检查润滑系统是否正常，防止因润滑不良导致设备损 坏。
在过断层时，要采取有效的支撑和固定措施，防止设备因震动或移动而发生故障。
04
过断层后的安全措施
及时进行永久支护
总结词：及时性
详细描述：在采煤工作面过断层后，应及时进行永久支护，以防止顶板下沉和垮 落。永久支护应采用液压支架或混凝土支架等可靠的支撑结构，确保顶板得到稳 固的支撑。
制定瓦斯防治方案
针对可能发生风系统良好
保持通风系统正常运行， 确保井下空气流通。
02
过断层前的准备措施
详细检查断层性质
了解断层的产状、走向、倾向、落差、断距等参数，以 及断层两盘岩层的性质和破碎程度。
确定断层的稳定性和安全性，判断是否需要采取特殊支 护措施。
VS
详细描述
在过断层区域，应加强对顶板的监测和管 理，及时发现顶板的变化情况。同时，合 理控制采高，避免因采高过大导致应力集 中。在应力集中区域，可采用注浆、锚杆 支护等措施，增强顶板的稳定性。
THANKS
感谢观看
严禁空顶作业
空顶作业是指在没有进行敲帮问 顶和没有采取临时支护措施的情
况下进行作业。
在过断层时，必须进行严格的敲 帮问顶和临时支护措施，严禁空
顶作业。
采煤工作面过断层的几种方法和预防发生顶板...
采煤工作面过断层的几种方法和预防发生顶板事故的具体措施一般采用以下几种方法过断层开采（1）直接割煤过断层：用预掘巷与割较小，上下两盘接触处之间的煤层的厚度大于或等于液压支架的下限通过高度，则液压支架可以顺利通过，综采工作面可直接采煤过断层。
（2）割顶（底）采煤过断层：当断层落差下两盘接触处之间的煤层的厚度小于液压支架的下限通过高度，煤层底板或顶板岩石较软且顶板较完整，可通过机组割顶或割底直接采煤过断层。
（3）断层上底相结合的方法过断层：断层落差较大，可采取预掘巷辅助法过断层。
预防发生顶板事故的具体措施一.回采工作面预防顶板事故的措施（一）管理制度上的要求（1）、必须加强工作面生产的地质分析与顶板管理工作，以便针对性地采取措施预防冒顶。
（2）、正确确定采区巷道布置、开采程序、工作面支护形式和工作面顶板管理方法。
认真编写采煤工作面作业规程、工作面初采初放和收尾安全技术措施、初次来压和周期来压的特殊支护措施，同时还应根据煤层及顶板的变化情况对作业规程进行修改和补充。
（3）、加强工作面的支护和顶板管理: 各工作面支护要严格按照作业规程要求的数量和质量进行，支护及时到位，保证支护质量,消灭空顶作业。
对工作面过老空区、旧巷和断层等区域时，要制定专项的安全技术措施并严格遵照执行。
（4）、风、机两巷超前及上、下端头顶板维护时，支设支柱必须严格按照“先支后回”的原则进行,严禁提前摘掉支柱，损坏、失效的支柱必须立即更换。
（5）、工作面回风巷、机巷必须备有使用量10％以上的单体支柱、枕木和背板等备用支护材料。
工作面备用支柱、梁的数量必须符合规程规定，并在指定地点码放整齐。
（6）靠近煤壁的局部冒顶，应采取正确的支护方法，看采用正悬臂交接顶梁还是倒悬臂交接顶梁支撑时看看底板的岩性，如果较软时应对支柱进行穿鞋，要保持支柱垂直底板，使其达到足够的初撑力。
对易偏帮的应进行掏窝挂梁的方法。
（7）.爆破时，要注意装药量，避免爆破时崩倒支架或机器。
采煤工作面过断层安全技术措施
采煤工作面过断层安全技术措施采煤工作面过断层安全技术措施随着中国煤炭资源的日益紧缺，越来越多的生产企业将目光投向了煤层资源的深部开采。
但是与深部开采相比，浅层开采更加简单，管理更加容易，风险也比较小。
因为深部煤矿的开采通常需要越过一些煤层中的断层，煤炭开采过断层的作业环境往往比较复杂，施工难度较大，安全风险也更高。
因此，如何保证采煤工作面过断层的健康安全运营，是目前煤炭生产的关键之一。
一、采煤工作面过断层的危害1、地质波动——地质结构断层带中存在丰富的页岩、泥岩等软岩，软岩受水、气等外力作用，极易发生松弛、变形，导致锤击彻岩困难，开采周期明显延长，过断层位置煤质差、易滑坡、易塌方等问题，同时断裂面在不停的垂直或者水平演化，地质环境的波动不断。
2、煤与非煤岩层的转换——断层面上下发生煤炭与非煤岩层交替状况，导致采煤难度增大，采出煤量下降。
3、涌水、煤层气的爆炸——断层的存在，使得煤层气和底下的水容易聚集，在开采过程中会发生涌水事件和煤层气的爆炸等重大事故，同时断裂面内部储存的煤气量也相应增大，这给矿井安全生产带来很大隐患。
二、采煤工作面过断层的安全技术措施采煤工作面过断层的安全技术措施的根本目的是保证采煤顺利进行，保障矿工的生命安全。
因此，在采煤工作面过断层中开展安全措施非常重要。
1、采煤方案设计要针对被采断层面的各种特殊情况，采取更加合理的采煤方案。
比如，应当通过合理评价断层面的性质和位置，选择更加合适的煤柱大小、采掘宽度和采掘深度，从而确保采煤平稳开展，防止地质灾害的发生。
2、采煤作业前的检查在采煤前，对采煤工作面过断层的全面检查至关重要。
要仔细检查工作面的正常性、健康状况，防止断层面的移动导致工作面、隧道开裂。
同时，现场工作人员还需测量采煤工作面下方地应力的情况。
3、灰尘控制煤炭露天开采时采用的是大型机械，煤和矸石都随着机械的挖掘一起飞散到空气中，造成环境污染严重，给周围群众带来极大的安全隐患。
工作面过断层及破碎带安全技术措施
工作面过断层及破碎带安全技术措施北翼采区掘进工作面在推动过程中，会遇到大小不同的断层，在断层四周，煤层变软、倾角变化、淋水增大、顶板比较破裂，在工作面过断层期间应严格执行以下平安技术措施。
1、遇断层时，必需加强断层带的支护密度，将断层带的柱距缩小至500～600mm(+2609水平运输大巷要缩至400～500mm).2、依据现场的实际状况，酌情在切顶线打上戗柱或戗棚加强支护，戗柱要迎着顶板来压的方向戗(正、反、斜戗均可)。
3、必需严格加强断层带及破裂带的顶板插背板，顶上小板必需插背完好，顶板破裂时，顶上小板必需插背严实，消失空顶必需用大料插背接顶，严禁空顶。
4、断层及破裂带打眼放炮时只能采纳密打眼(眼距为600～700mm)，少装药(每个炮眼装1～2个药卷)，放小炮(一次最多起爆顶、底各四个装药眼)的方式进行，或者用十字镐硬挖，严禁大面积放炮。
5、断层及破裂带放炮后必需准时挂支护，并视现场状况酌情每架或隔一打一，打上贴帮柱，打上贴帮柱后方可放下一炮。
6、断层带要分在同一组内作业，并支配责任心强，有阅历的老工人在该段作业，由一名班长亲自指挥并负责该段的平安质量工作，发觉担心全隐患必需马上组织处理。
7、若断层带顶板特殊破裂，煤壁片帮，应采纳大板或方木协作12#工字钢支架密集支护，间距尺寸不大于400mm，大板只能用来挑顶,严禁用来切顶。
8、断层带卧底(挖水沟)时，一次卧底量以300mm为宜，且打柱时柱头应向煤壁倾斜3～5度，以增加支柱的稳定性。
9、断层带支架、回架等必需设专人观侧，并保证后路畅通无阻。
10、班末班队长安检员和质量验收员必需严格对断层带的工程质量进行验收，若发觉不合格品必需准时组织人员整改。
11、断层区域必需保证通道畅通，轨道，材料避开堆在三、四排上，防止冒顶掩埋材料。
12、过断层期间，每班必需有跟班人员在现场值班，把好现场平安关。
13、在工作面上、下班交接时，工作面断层带必需重点交接，不得消失一根不合格支架。
过断层、破碎带措施
过断层、破碎带措施
制定部门：某某单位
时间：202X年X月X日封面页
—1—
过断层、破碎带措施
过断层、破碎带措施
安全事关每个家庭的幸福，熟悉安全操作规程，掌握安全技术措施，制定安全计划方案，做好单位安全培训，加强安全知识学习及考试更是预防和杜绝安全事故的重要方式和手段。
您浏览的《过断层、破碎带措施》正文如下：
过断层、破碎带措施
1、工作面过断层时，可采取挑顶，卧底或同时挑顶及卧底的办法采煤，以保证工作面的最小高度，增加支架的稳定性，做到既有利于维护顶板又减少破岩量。
2、在断层处采煤时，必须严格执行敲帮问顶制度，防止掉矸伤人。
3、在断层处采煤，必须安排技术熟练、经验丰富的老工人操作，在断层处采用打浅眼，少装药、放小炮的方法，严禁放大炮。
4、工作面过断层时，应适当加大控顶，当工作面采过断层面一个最小控顶距以后，一次回收断层处外侧支柱。
5、工作面过破碎带时必须加强支护，采取l一梁两柱l的支护形式。
6、工作面如遇l走向或倾向断层l时必须沿断层走向加密支护，带大帽，根据顶板的破碎情况在顶帽上部加钢丝往，防止局部漏顶。
7、工作面遇断层落差大于0.5米时必须另报措施。
采煤工作面过断层管控流程及方案
采煤工作面过断层管控流程及方案一、引言在采煤过程中，断层是常见的地质构造，可能对工作面的安全和生产效率造成重大影响。
为了确保采煤工作面的安全生产，必须制定有效的断层管控流程及方案。
本文将围绕断层识别与评估、安全风险评估、工作面调整方案、断层加固措施、监控与预警系统、人员培训与应急演练、安全管理制度和持续改进与优化等方面进行详细阐述。
二、断层识别与评估在采煤工作面开始前，首先应进行详细的地质勘探，以识别潜在的断层。
通过地质勘探资料分析，确定断层的类型、规模、走向和倾角等参数。
同时，结合历史数据和现场实际情况，对断层可能对工作面产生的影响进行评估，为后续工作提供依据。
三、安全风险评估在断层识别与评估的基础上，进行安全风险评估。
根据断层的特征、工作面的生产条件以及可能遇到的风险因素，综合评估断层对工作面安全的影响程度。
评估结果将为后续的工作面调整、加固措施以及应急预案的制定提供重要参考。
四、工作面调整方案根据断层特征和安全风险评估结果，制定合理的工作面调整方案。
调整方案应确保采煤机在断层区域的稳定运行，同时避免或减少断层对工作面生产的影响。
方案应包括采煤机的运行轨迹、切割参数、支护方式等方面的调整。
五、断层加固措施为确保采煤工作面的安全，应采取有效的断层加固措施。
加固措施应根据断层的具体特征和工作面的生产条件进行选择。
常见的加固措施包括注浆加固、锚杆加固、锚索加固等。
加固措施的实施应严格按照相关规范进行，确保加固效果达到设计要求。
六、监控与预警系统建立完善的监控与预警系统，对工作面过断层过程进行实时监控和预警。
监控系统应包括视频监控、应力监测、位移监测等多种手段，以便及时发现异常情况。
预警系统应根据监控数据进行分析处理，当发现异常情况时及时发出预警信号，以便采取相应措施进行处理。
七、人员培训与应急演练加强对采煤工作面过断层相关人员的培训和应急演练。
培训内容应包括断层识别、安全风险评估、加固措施实施等方面的知识和技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
能源环境
采煤工作面过断层的方法与措施
黑龙江三兴工程设计有限责任公司（黑龙江哈尔滨） 章德军
【关 键】采煤工作面过断层要从煤层的具体实际情况出发，科
学合理地进行，以实现安全生产和高效生产。
本文主要阐述了采煤工作面过断层的方法和措施等技术问题。
【关键词】采煤工作面；过断层；顶板在煤矿生产中，采煤工作面过断层是采煤生产过程中的一个重要环节，要从煤层的具体实际情况出发，科学合理地进行，以实现安全生产和高效生产。
1、采煤工作面过断层的方法
断层破坏了顶板岩层，如果处理不好，就可能造成冒顶事故，危害生产和人身安全，同时，处理断层需要挑顶或卧底。
所以，处理工作面断层，一定按断层性质、落差等实际情况，从安全和经济等方面来采取科学合理的处理方式。
工作面内如有落差大于采高的走向断层，应以断层为界，把工作面分为两段，沿断层掘进中巷，上段工作面的煤从下段工作面运出。
对落差较大的倾斜断层，要另掘开切眼。
工作面采至断层一侧停采，迁至新开切眼时再回采，这能解决断层附近开采的困难，同时却增加掘进量和设备的搬移。
碰到落差较大的斜交断层要另掘开切眼，使工作面跳过断层后开采。
因断层与工作面斜交，断层两侧有三角煤，为提高回收率，要将它采出。
按不同情况，采取以下方法：
（1）在断层与真倾斜成25°~40°的夹角时，工作面按真倾斜沿走向推进，工作面的缩短部分要留设通道为安全出口，在工作面缩短至10m~20m时，可停采。
（2）如果夹角不大于25°时，使用加楔调面的方法处理。
在加楔时工作面各个位置的进度，以工作面长度和楔子一端的推进度确定。
要保持工作面始终为直线，所以，应严格铺直工作面输送机，把输送机作为基准，把握输送机与煤壁的距离，以控制工作面进度，落差不大于煤厚的断层，工作面平推硬过。
工作面过断层，要采取有效措施，加强顶板管理。
2、采煤工作面过断层的措施
（1）断层邻近煤层较薄，铺设输送机困难，应按顶底板的强度和断层状况进行挑顶或卧底。
使工作面的底板坡度平缓变化。
在局部区域打锚杆锚固顶板，锚杆眼的深度在2.0m左右，使用混凝土锚固剂或树脂锚固剂，锚固材料可用圆钢。
压注聚氨醋固化顶板。
断层处顶板较为破碎，如用锚杆锚不住，应把树脂注入煤岩裂隙中，树脂用液压泵注入，钻孔深度不小于日进度0.5~1.0m。
（2）用泡沫材料封闭。
在断层破碎带，应实施堵漏、堵塞冒落空间等作业，以人工进行，一些煤矿一般用构筑木垛、打撞楔的方法，而这些方法效率低、劳动强度大，也存在危险性。
国外较早就使用高效率的泡沫材料作业，效果很好。
泡沫封闭法和聚氨醋压注法相似，可用泵完成。
（3）在地质构造复杂工作面，控制顶板必须进行预测。
此工作有预想预测和实际预测。
前者是按工作面巷道中每条断层的实测数据及煤层底板等高线变化状况，预测出工作面不同位置的顶底板和煤层的状况。
后者是对工作面实际情况的实测。
以实际预测纠正、修改前者中不符合实际部分，改正预想预测的图纸。
此工作在工作面推进5m~10m就进行一次，它是顶板控制和冒顶处理的依据，是工作面开采的准则。
（4）断层带回柱放顶的安全措施。
在单体支柱工作面中，断层带的冒顶事故，一般出现在回柱放顶的过程中。
①因断层的切割，影响顶板支护的稳定性，如图1所示．在直接顶或随回柱放顶而冒顶的顶板出现向下滑移冒顶时，回柱放顶距断层面的距离L尤为重要，一些重大伤亡事故许多都出现在这个界限内。
因此，回柱放顶的安全措施中，要针对断层状况明确规定这个界限，并相应规定回这段和以下的支柱时，人员撤离的位置、向上回柱的方
法、安全措施和在此范围内怎样强化支护、增设特殊支架等。
因回柱放顶工作从下到上进行，基本顶的位态出现变化，放顶点
距断层越近，变化越大，可能使断层面以下的支护承压值日趋增大，发生压垮型冒顶事故。
所以，存在一个放顶位置距断层面的最小临界距离问题。
一是应强化支护。
回柱放顶时，全部人员要撤离至断层面以上。
②因断层的切割，顶板岩层错位，在断层带一定范围的顶板成为复合型顶板，此区域必须改变回柱放顶程序。
如图2所示，断层面的倾斜角大于煤层倾角，断层倾斜面与顶板层面有一夹角，使顶板有楔尖形区域。
区域顶板岩石比较破碎，在开采中可能出现局部漏矸、空顶，支护围岩系统的刚度不好提高，这一般是出现推垮型冒顶的起始点。
为避免形成从此点开始连续扩大的冒顶事故，通常采取改变回柱放顶顺序办法。
③断层的切割，支柱和围岩力系出现根本变化。
回柱放顶一定适应此变化。
直接顶和基本顶的断裂均以断层面为界，由于断层面处的顶板失去抗拉、抗弯、抗剪能力，所以其断裂步距会与正常条件下的断裂步距有异，其断裂的总厚度比一般状态的岩梁总厚度大几倍，传递在控顶区支护的压力也会是一般状态下岩梁压力的几倍。
断层带处的状况是顶、底板岩石破碎松软，所以此处支护和围岩系统的刚度大大降低，支护的具体承载值难以提高，顶板的下沉量较大，这与实际控制的需要有较大矛盾，很可能形成断层带处冒顶条件。
在工作面到达断层位置时，工作面煤壁不再是全部岩梁的支点，上覆岩层压力会都被控顶区的支护承担，此峰值会很高，通常单体支柱很难抗拒。
这种平行工作面的断层如果硬性通过，具有很大的冒险性，因此，现场把工作面调成与断层斜交，采用局部依次过断层的方法。
在局部过断层的区间应延长控顶距。
工作面过到断层上盘时有两空时再放顶回柱，回下盘支柱工作人员都要撤离至上盘柱空内，要距回柱地点15m以外。
