防鼠电缆
环境方法
• 在门、窗设置隔鼠板（网）（如指挥所、变电站）
生物方法
• 利用天敌捕捉，细菌侵害
物理方法
• 超声波、鼠夹、网套等
化学方法
• 利用灭鼠剂、驱鼠剂
三、新型双重功效防鼠电缆
电缆行业采用化学方法防鼠，在电缆外护材料中混入灭鼠剂来杀死老鼠， 保护电缆，但灭鼠剂有毒、污染环境、易挥发，啃咬后虽然老鼠被杀死，但 电缆外护套也已经损坏。
防鼠外护套（外） • 使用辣椒中最辣的成 分—辣椒素作为驱鼠 剂，利用刺激性气味 达到驱鼠的效果，且 对环境无害。为延长 作用效果，辣椒素用 耐热性好的酰氨基树 脂微型胶囊包裹。
三、新型双重功效防鼠电缆
3、驱鼠剂主要性能
有效成分 商品名 形状 熔点 沸点 辣椒素 N-Nonanoyl Vanillylamide C14H27O3H 白色粉末 56～58℃ 235℃（有效成分）
四、产品设计方案
3、产品防鼠性能试验结果
试样序号 1 普通电缆 × × × 新型防鼠电缆 —
2
3害
× × ×
× × × × × × × × × × × × × × × × × × × × × ×
—
— — — — — — — —
— 芯线无伤害，护套个别有轻微咬痕
104
36.5 9.6 1.2×1012 -23.5
100
31 9.3 4.1×1012 -32.5
氧指数
—
22
33.5
四、产品设计方案
1、制造工艺
在电缆的缆芯和内护套上，绕包一层适当 厚度的涂胶玻璃纤维带。
在玻璃纤维带上挤包掺有驱鼠剂的PE或 PVC护套，护套挤出时，利用其150～ 220℃的温度，将玻璃纤维带上的专用涂 胶熔融，使防鼠护套与玻璃纤维带粘接成 一整体。
双重功效的新型防鼠电缆
湖南金杯电缆有限公司 二〇〇九年六月· 海南
一、产品概述
作为现代社会的“动脉”和“神经”的电线电缆，倘若被鼠、虫类啃咬
破坏，不仅会造成重要的供电故障和信息混乱，甚至造成漏电短路引发火灾 的重大事故。
老鼠啃咬破坏 电线电缆
切断绝缘、护套： 露出导体，造成短路、漏电。 露出缆芯，造成进水，电压异常。
通信信号中断
电压异常，智能 化系统误动作、 停止工作
漏电、短路，造 成电击、火灾事 故。
二、电线电缆防鼠技术的发展
自20世纪50年代以来，针对老鼠对电缆破坏（特别是直径在10mm～ 20mm的电线电缆最容易受到危害），电线电缆的防鼠技术经历了以下四个
阶段：
本技术可应用于任意一种电线电缆、通信电缆或光缆，起到良好的防 鼠效果。
四、产品设计方案
2、产品防鼠性能试验试样对比
试验样品：VV 3×35mm2 啃咬试验结果： 试验条件：3只维斯塔系雄鼠，46周龄。
←防鼠电缆
←普通电缆
新型双重功效防鼠电缆
传统金属铠装防鼠电缆
与传统金属铠装型防鼠电缆相比较，新型双重功效防鼠电缆具有重量轻，成
本低且易弯曲敷设。
三、新型双重功效防鼠电缆
2、防鼠原理
防鼠包带层（内） • 利用玻璃纤维极细锋 利的特点，在鼠类噬 咬过程中，呈纤维针 状的玻璃纤维将伤及 老鼠的口腔，使之对 电缆产生畏惧感，从 而达到防鼠的效果。
分解温度
稳 定 性
340℃（有效成分）
在热、紫外线、酸、碱中稳定 在强碱（PH>10）中稍有分解 搅拌中（180℃，30min）分解率0％ 保存（50℃，40天）分解率0％
三、新型双重功效防鼠电缆
4、防鼠电缆用PVC护套主要性能
项目 条件 性能指标 普通型 阻燃型
上世纪90年代后期，开始采用嗅觉驱鼠剂，避开老鼠对电缆的啃咬，
以保护电缆。为延长驱鼠剂的使用效果，采用了微型胶囊化处理技术，使驱 鼠剂缓慢挥发，能长期发挥作用。
三、新型双重功效防鼠电缆
1、产品结构
导体 绝缘 填充物 导体 绝缘 填充物 包带 包带 内护套 防鼠包带层 金属铠装层 （掺入微型胶囊驱鼠剂）防鼠护套 电缆护套
比重
热稳定性 老化前抗张强度 老化前断裂伸长率 100℃×96h老化后抗张强度保留率
—
210℃· 分 MPa ％ ％
1.4
41 16.7 244 100
1.46
35 12.9 213 102
100℃×96h老化后断裂伸长率保留率
肖氏硬度 热变形 体积电阻率 脆化温度
％
D23，8℃ 120℃，1h 30℃，Ω·cm ℃
浅议光(电)缆的防鼠保护
文献 １由 日本住 友电工提 出，在光 缆护 套中选用化学合成卡帕色萃
［ ｐａ ｉａｄ ｉ （Ａ 辣椒素Ｉ 这是一种无毒物质， ｃ ｓｉｎ ｉｖ Ｃ ） ａ ｃ ｄ ｔ ｅ ， 对人的刺激比较缓和，
混合在挤塑温度相对较低的阻燃聚乙烯 （ －Ｅ Ｆ Ｐ ）中，挤塑后形成一种呈微 Ｒ 囊 形结构 的防 鼠护 套 。
无破坏
０２ ７ ．０
此 外 ，对 Ｂ型光缆进行 了机械 及阻燃性 能测 试 ，其结果见表 ２ ，
表
项 目
２
测试结果 护套无破坏
测试方法
一 ℃光缆弯曲特性 ３ 。
侧压性能
ＩＣ９－Ｅ ｌ 轴径：ｌｍ ， 次循环 Ｅ ７４１ ｌ － ｏｍ １ ０ ＩＣ ９－ Ｅ 侧压次数，三个不同位宜各作一 Ｅ ７４ －３ ｉ 次，负载２Ｎ１０ ｍ ｋ１ ｍ ０
表
程度分类
Ａ Ｂ ７ ３
４
光缆数ｔ
（ 每种光统
８ １ １
ｎ１） ＝０
Ｃ ９ １
０ Ｄ
们
＃ ２ ＃ ３ ＃ ａ
０
０
０
０
０
１ ０
０
０
文献 １ 认为上述试验条件 比实际条件更为苛刻，加了 Ｃ Ａ添加剂的 Ａ ， Ｂ Ｃ光缆都有较好的防 鼠效果，而 Ｂ， 型光缆更优于 Ａ型，Ｃ型光缆外 ， Ｃ 皮层稍薄，防 鼠效果比 Ｂ型光缆好 ，但从安全运行出发，宜选用 Ｂ型 。文 献 的结论为 ： Ｂ型光缆 “ 新型防鼠护套设计 ” 极大地改善了光缆运行的安全 度 ，既有防鼠性能又便利操作 。同时，这种防鼠 Ｐ Ｅ护套对光缆的光特性， 包括阻然性能并无不利影响。高剂量 Ｃ Ａ添加剂、微囊结构 Ｐ Ｅ材料能增强
３ 机 械 防护
国外防鼠蚁电缆标准
国外防鼠蚁电缆标准
国外防鼠蚁电缆标准可以根据不同国家和地区的规定而有所不同。
以下是一些普遍适用国际电缆标准：
1. IEC (International Electrotechnical Commission)标准：IEC 60502-1标准适用于低电压电力电缆，包括耐火、耐鼠蚁和阻燃等特性的要求。
2. UL (Underwriters Laboratories)标准：UL 758标准适用于美国市场的电线和电缆，包括防鼠蚁和其他安全性能的要求。
3. CSA (Canadian Standards Association)标准：CSA C22.2 No.
0.3标准适用于加拿大市场的电线和电缆，其中也包括防鼠蚁和其他相关特性的要求。
此外，还有许多其他国家和地区制定的本地标准，如EN标准（适用于欧洲），JIS标准（适用于日本）以及AS/NZS标准（适用于澳大利亚和新西兰）等。
如果你需要了解特定国家或地区的详细防鼠蚁电缆标准，请提供更具体的信息，我将尽力提供相关的信息。
电缆防鼠防蚁技术的发展现状及应用
电缆防鼠防蚁技术的发展现状及应用摘要：鼠蚁是破坏电缆的主要危害之一，当这些被侵害的电缆受潮或入水时，引起漏电短路，从而引起停电事故、电讯中断、火灾甚至造成爆炸等事故危害。
本文梳理了电缆防鼠防蚁技术的发展现状，并依托专利文献，列举了其主要应用情况，文章最后对电缆防鼠防蚁技术的发展趋势进行了阐述。
关键词：电缆；防鼠；防蚁；应用一、前言在工业、交通方面，老鼠对电缆的危害主要表现在啃咬电缆造成断电、通讯中断等方面，事故造成的经济损失可达数万元乃至数十万元。
例如，在仓库、轮船和火车上，老鼠咬坏货物、行李的事例屡见不鲜，更重要的是，鼠类咬坏通讯电线造成的舵机失灵、导航设备停止工作，酿成严重事故也时有发生[1]。
对于蚁类危害，电缆的内、外护层虽不是蚁类的食料，但它们在寻找食物时会破坏电缆的护层，能把电缆护层咬穿，使电缆绝缘受潮而损坏[2]。
尤其在一些林区、山区，雨水充沛，适宜鼠蚁繁衍生息，人烟稀少，给电缆的安全稳定运行带来极大的威胁，因此电缆在设计生产时便要充分考虑防止鼠蚁啃噬的可能。
二、发展现状电缆本体防鼠防蚁有化学法和物理法，化学法防鼠防蚁是在电缆的护套材料中添加驱避剂，例如辣椒素，来赶走鼠蚁，或添加有毒物质使鼠蚁中毒死亡，但其会造成环境污染以及对生产者造成健康伤害；物理法防鼠防蚁是利用电缆护层材料的硬度使得鼠蚁无法破坏，或是采用表面光滑程度较高的电缆护层使鼠蚁无从下口啃咬来达到防鼠防蚁的目的。
此外，也可采用化学法和物理法相结合的方式。
例如，一方面采用硬度或光滑度较高的电缆护层，另一方面在电缆护层设置驱避剂或有毒物质来驱赶或消灭鼠蚁，两者结合可以大大提高电缆的防鼠防蚁性能。
三、应用举例不同的防鼠防蚁技术有其各自的技术特点，伴随着科学技术的快速发展，人们对于电缆的防鼠防蚁研究也日益侧重，以下分别就化学法、物理法及化学法与物理法相结合等三个技术分支，以及代表性的专利进行简要介绍：3.1、化学法专利文献CN109671532A公开了一种环保型防鼠防白蚁无卤低烟阻燃耐火电力电缆，包括线芯，所述线芯的外壁套接有低强度无纺布，所述低强度无纺布层的外壁套接有阻燃层，所述阻燃层的外壁套接有耐火层，所述耐火层的外壁套接有凯夫拉网，所述凯夫拉网的外壁涂覆有胶合层，所述胶合层的外壁套接有铠装编织层，所述铠装编织层的外壁套接有防虫外护层。

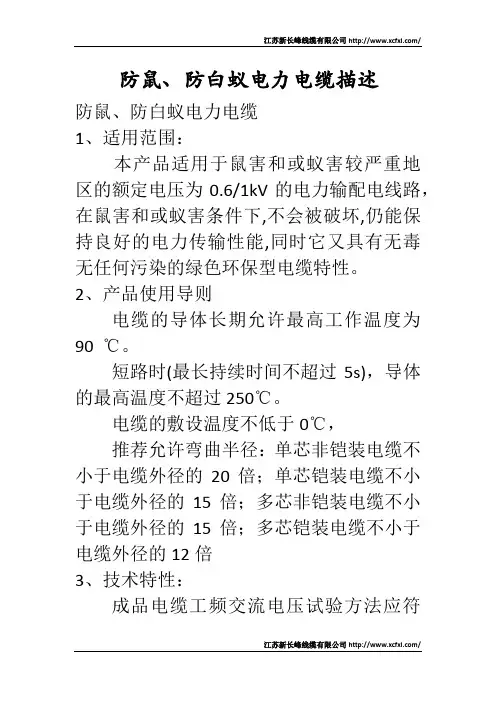

防鼠、防白蚁电力电缆描述
防鼠、防白蚁电力电缆描述
防鼠、防白蚁电力电缆
1、适用范围：
本产品适用于鼠害和或蚁害较严重地区的额定电压为0.6/1kV的电力输配电线路，在鼠害和或蚁害条件下,不会被破坏,仍能保持良好的电力传输性能,同时它又具有无毒无任何污染的绿色环保型电缆特性。
2、产品使用导则
电缆的导体长期允许最高工作温度为90 ℃。
短路时(最长持续时间不超过5s)，导体的最高温度不超过250℃。
电缆的敷设温度不低于0℃，
推荐允许弯曲半径：单芯非铠装电缆不小于电缆外径的20倍；单芯铠装电缆不小于电缆外径的15倍；多芯非铠装电缆不小于电缆外径的15倍；多芯铠装电缆不小于电缆外径的12倍
3、技术特性：
成品电缆工频交流电压试验方法应符合GB/T3048.8的规定，试验电压为3500V。
防鼠试验：电缆样品应经14天的防鼠试验，护套末见破坏齿伤痕，达到防鼠破坏一级（最高级）的要求。
防白蚁试验（群体法）：电缆样品应经3个月的防白蚁试验，护套末见蛀蚀齿痕，达到防白蚁蛀蚀破坏一级（最高级）的要求。

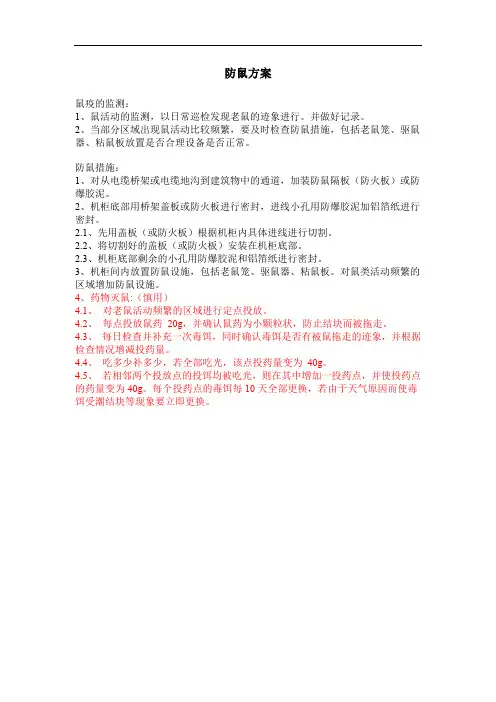

防鼠方案
防鼠方案
鼠疫的监测：
1、鼠活动的监测，以日常巡检发现老鼠的迹象进行。
并做好记录。
2、当部分区域出现鼠活动比较频繁，要及时检查防鼠措施，包括老鼠笼、驱鼠器、粘鼠板放置是否合理设备是否正常。
防鼠措施：
1、对从电缆桥架或电缆地沟到建筑物中的通道，加装防鼠隔板（防火板）或防爆胶泥。
2、机柜底部用桥架盖板或防火板进行密封，进线小孔用防爆胶泥加铝箔纸进行密封。
2.1、先用盖板（或防火板）根据机柜内具体进线进行切割。
2.2、将切割好的盖板（或防火板）安装在机柜底部。
2.3、机柜底部剩余的小孔用防爆胶泥和铝箔纸进行密封。
3、机柜间内放置防鼠设施，包括老鼠笼、驱鼠器、粘鼠板。
对鼠类活动频繁的区域增加防鼠设施。
4、药物灭鼠:（慎用）
4.1、对老鼠活动频繁的区域进行定点投放。
4.2、每点投放鼠药20g，并确认鼠药为小颗粒状，防止结块而被拖走。
4.3、每日检查并补充一次毒饵，同时确认毒饵是否有被鼠拖走的迹象，并根据检查情况增减投药量。
4.4、吃多少补多少，若全部吃光，该点投药量变为40g。
4.5、若相邻两个投放点的投饵均被吃光，则在其中增加一投药点，并使投药点的药量变为40g。
每个投药点的毒饵每10天全部更换，若由于天气原因而使毒饵受潮结块等现象要立即更换。
配电室防鼠规定
配电室防鼠规定
为防止鼠类进入配电室噬咬电缆、电线造成电气线路短路、断路等故障，特制定本规定
1.配电室门口应安装防鼠挡板，挡鼠板的高度和结构应能保证
老鼠无法进入配电室内。
2.配电室窗户应安装网孔不大于8×8mm的钢丝网。
3.配电室室内电缆沟及四个墙角处应安放粘鼠板。
4.配电室与室外连通的所有孔隙均要严密堵塞并用水泥砂浆批
荡。
5.所有进出配电室人员应随手关门，使防鼠措施时刻处于防护
状态。
6.巡检电工巡检时应检查防鼠措施是否完好，如有损坏及时汇
报。
7.巡检电工巡检时应查看室内四个墙角处粘鼠板是否粘住老鼠，
如粘住老鼠及时处理掉。
8.配电室6S责任人负责每月更换配电室四个墙角粘鼠板。
9.配电室设备检修保养时，检修人员负责检查室内外电缆沟连
接处是否密封完好，并更换室内电缆沟粘鼠板。
10.室内不得堆放杂物，严格禁止在室内吃东西或放置食物。
环保型防鼠防蚁尼龙护套电缆的研制
机电工程技术2019年第48卷增刊S1DOI:10.3969/j.issn.1009-9492.2019.S1.004环保型防鼠防蚁尼龙护套电缆的研制王新刚，刘培镇，孙振林，刘晓东（广州南洋电缆有限公司, 广东广州 511356）摘要：人们对电线电缆环保性能要求日益提高，本文针对目前防鼠防蚁电缆存在添加刺激性、毒性化学制剂的现状，提出了新型环保防鼠防蚁电缆结构，即物理法代替化学法实现电缆的防鼠防蚁特性，并成功实现了产品。
该电缆护套采用三层材料复合结构，满足电缆的电气、机械性能，更兼顾了护套的防鼠防蚁性能。
其中，尼龙护套层具有稳定的化学性能、优异的机械性能和电气性能，是防鼠防蚁的关键结构，但其挤出性能很差，这也是产品实现的难点，通过对尼龙材料挤出性能的分析，设计了特殊的挤出顺序和挤出方式，并针对设备进行充分的前期准备工作，经过多次试制，完成了尼龙和HDPE的双层共挤，实现了三层复合护套环保型防鼠防蚁电缆的研制。
关键词：环保型；防鼠防蚁；尼龙；双层共挤中图分类号：TM24 文献标识码：A 文章编号：1009-9492（2019）S1-0009-03在人们日益重视环保问题的今天，输配电系统是否会对环境造成不利影响将在很长一段时间内备受关注。
其中，电线电缆跨越路径长、辐射面积大，其环保性能是人们关注的重点。
电缆护层是保护电缆免受损伤的关键结构，特别是电缆外护套，除需要具备一定电气、机械、耐候性能外，还应具有一定防生物侵袭性能，陆缆需要预防的生物侵袭主要指鼠类啃噬和蚁类蛀蚀。
目前，电缆防鼠防蚁性能是通过在护套料内添加化学剂来实现的，但此类化学添加剂往往具有一定刺激性和毒性，对人员和环境影响较大，部分国家和地区明令禁止电缆外护套使用此类添加剂。
本文提出的环保型防鼠防蚁电缆通过护套的材料更新和结构优化设计，同时实现电缆的防鼠防蚁和环保性能。
1传统防鼠防蚁电缆的弊端电线电缆在运行时会出现不同程度的发热，在环境温度低时，电缆周围温暖的环境容易吸引老鼠、白蚁等靠近，由于生物习性所使，上述生物会噬咬电缆，破坏电缆外护套，令其失去对电缆内部结构的保护作用，致使电缆发生故障。
电气化铁路用防鼠防白蚁电缆
电气化铁路用防鼠防白蚁电缆一、产品简介随着城市化建设的不断深化，城市轨道交通已成为解决城市交通问题的有效途径，是推动和加快地区经济发展的重要基础工程。
地铁用电缆的使用环境恶劣，经常受到老鼠、白蚁等动物的破坏，地下环境阴暗潮湿，电缆易受潮。
如果引起停电、通讯中断等事故发生，人民生命财产和国民经济建设受到的损失不可估量。
针对电气化铁路使用环境要求，特变电工自主研发了电气化铁路用额定电压27.5kV及以下防鼠防白蚁电力电缆，该电缆的主要特点是：具有径向阻水特性，能敷设于地下潮湿场合；具有防鼠防白蚁性能，使电缆免受老鼠和白蚁啃咬，保护了电力系统安全。
产品结构示例如下：1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5 铜带屏蔽6防水复合结构 7铠装层 8 防鼠防白蚁外护套电气化铁路防鼠防白蚁电缆二、技术介绍电气化铁路用防鼠防白蚁电力电缆与普通电缆相比在结构和性能方面都有了重大改进和创新。
通常水或潮气浸入到电缆中后主要影响的是电缆的导体和绝缘。
就导体而言，如果有水份浸入会导致导体氧化，使得导体中单线间的接触电阻增加从而增大导体电阻，引发输电线路发热，增加能量损耗。
就绝缘而言，由于水分子是极性的，在交变电场下扩散力及电场力的共同作用，使水分子很容易渗透到交联聚乙烯分子结构中，交联聚乙烯吸水后会产生水树现象，使得运行中的电缆发生击穿而损坏。
针对电缆的这种特性，我们从径向阻水、纵向阻水和导体阻水三个方面对电缆结构进行了设计。
径向阻水采用聚乙烯内护套。
聚乙烯材料的水密封性比聚氯乙烯高数百倍，使用聚乙烯阻水层可以满足敷设在一般潮湿环境中的电缆的径向阻水防潮要求。
纵向阻水使用阻水带。
阻水带遇到水份时能吸水并迅速膨胀，从而达到阻断水份在电缆内的流动通道实现电缆的阻水特性。
导体使用紧压结构。
紧压结构使绞合导体中单线之间间隙大大减小，可阻止水份沿导体扩散。
电气化铁路用防鼠防白蚁电力电缆的应用场合特殊，电缆的护套材料，在使用中除了受氧、热、力、化学侵蚀等环境的破坏作用外，还会受到白蚁、老鼠等生物的伤害。
电线电缆防白蚁、防鼠、防紫外线、防水相关试验方法
3
防紫外线
（抗日照）
参照GB/T 14049
露天敷设的电缆护套应具有抗日照、抗紫外线性能，参照GB/T 14049附录A进行；
试样经42d老化后，其抗张强度和断裂伸长率的变化率不超过±30%范围；
经21d老化后试样与经42d老化后试样对比，抗张强度和伸长率的变化率不超过±15%范围；
该标准于2006.7.1开始实施，主要用于规范电子电气产品的材料及工艺标准，使之更有利于人体健康和环境保护。
该标准的目的在于消除电机电子产品中的铅、汞、镉、六价铬、多溴联苯、多溴二苯醚。
我国国家标准GB/T 19216-2003、GA306-2007将耐火试验分为普通级和A级两种，
A级火焰温度950-1000℃、持续供火时间90min。
B级（GA306为默认温度等级）火焰温度750-800℃、持续供火时间90min
在整个试验期间，试样应承受产品规定的额定电压值。
3
低烟无卤
是指不含卤素（F、CI、Br、I、At）,燃烧时不发出有毒烟雾的环保型电缆。
电线电缆防白蚁、防鼠、防紫外线、防水相关试验方法
1
防白蚁
JB/T 10696.9-2011
GB/T 2951.38-1986
试验方法：击倒法、实验群体法、蚁巢法
击倒法：家白蚁60只，定时观察白蚁被击倒的时间和数量
群体法：家白蚁10g，试验周期三个月
蚁巢法：试验周期一年
2
防鼠
JB/T 10696.10-2011
聚氯乙烯护套料的耐环境老化性能应满足GB/T 2951.6中抗开裂试验的要求；
聚乙烯护套料耐环境老化的性能应满足GB/T 2951.8耐环境应力开裂试验的要求。
【CN110007412A】新型防鼠耐火光缆【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910166184.1(22)申请日 2019.03.06(71)申请人 海门通能通讯科技有限公司地址 226100 江苏省南通市海门市海门街道北海西路199号(72)发明人 张彪 (74)专利代理机构 南京正联知识产权代理有限公司 32243代理人 卢海洋(51)Int.Cl.G02B 6/44(2006.01)(54)发明名称新型防鼠耐火光缆(57)摘要本发明公开一种新型防鼠耐火光缆，包括中心加强件，所述中心加强件外围包裹有套管，所述套管外设有束管，所述束管外设有铠装钢丝，所述铠装钢丝层外设有线芯，所述线芯外包裹有云母带，所述线芯外围为复合带，所述复合带外围依次设有内护套层、隔氧层和外护套。
本发明结构简单，能够有效对抗撕咬和耐火的效果，提高光缆的使用效率。
权利要求书1页 说明书2页 附图1页CN 110007412 A 2019.07.12C N 110007412A权 利 要 求 书1/1页CN 110007412 A1.新型防鼠耐火光缆，其特征在于：包括中心加强件，所述中心加强件外围包裹有套管，所述套管外设有束管，所述束管外设有铠装钢丝，所述铠装钢丝层外设有线芯，所述线芯外包裹有云母带，所述线芯外围为复合带，所述复合带外围依次设有内护套层、隔氧层和外护套。
2.根据权利要求1所述的新型防鼠耐火光缆，其特征在于：所述中心加强件为非金属加强芯或加强绳。
3.根据权利要求1所述的新型防鼠耐火光缆，其特征在于：所述复合带、铠装钢丝和云母带之间填充有阻水油膏。
4.根据权利要求1所述的新型防鼠耐火光缆，其特征在于：所述内护套层为金属材料。
5.根据权利要求1所述的新型防鼠耐火光缆，其特征在于：所述外护套层为陶瓷材料。
2。
