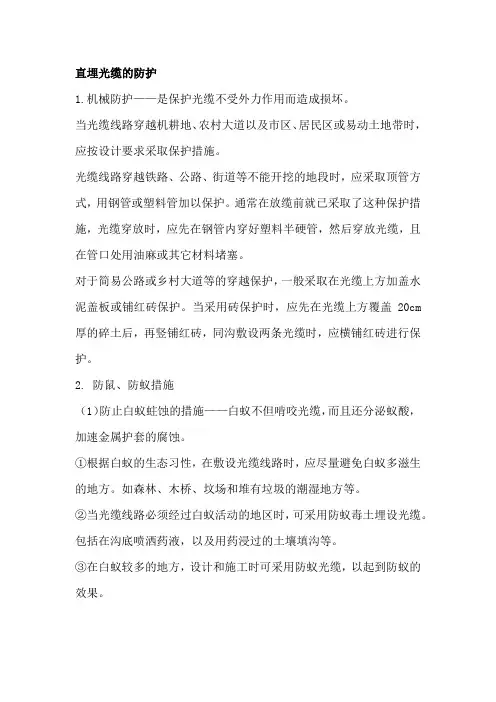

长途光缆线路的防护
直埋光缆的防护1.机械防护——是保护光缆不受外力作用而造成损坏。
当光缆线路穿越机耕地、农村大道以及市区、居民区或易动土地带时，应按设计要求采取保护措施。
光缆线路穿越铁路、公路、街道等不能开挖的地段时，应采取顶管方式，用钢管或塑料管加以保护。
通常在放缆前就已采取了这种保护措施，光缆穿放时，应先在钢管内穿好塑料半硬管，然后穿放光缆，且在管口处用油麻或其它材料堵塞。
对于简易公路或乡村大道等的穿越保护，一般采取在光缆上方加盖水泥盖板或铺红砖保护。
当采用砖保护时，应先在光缆上方覆盖20cm 厚的碎土后，再竖铺红砖，同沟敷设两条光缆时，应横铺红砖进行保护。
2. 防鼠、防蚁措施（1）防止白蚁蛀蚀的措施——白蚁不但啃咬光缆，而且还分泌蚁酸，加速金属护套的腐蚀。
①根据白蚁的生态习性，在敷设光缆线路时，应尽量避免白蚁多滋生的地方。
如森林、木桥、坟场和堆有垃圾的潮湿地方等。
②当光缆线路必须经过白蚁活动的地区时，可采用防蚁毒土埋设光缆。
包括在沟底喷洒药液，以及用药浸过的土壤填沟等。
③在白蚁较多的地方，设计和施工时可采用防蚁光缆，以起到防蚁的效果。
（2）防止鼠类啃咬光缆的措施——鼠类有磨牙利齿的特性，当遇到地下光缆阻挡它们的通道或寻找食物时，就会咬坏光缆。
①根据鼠类的习性，在光缆的路由选择上应避免一些多鼠的地方，如：石桥头和涵洞等。
在穿过农田的田埂、河堤及经济作物坡地时，尽量垂直通过，减少在其边缘的埋设长度；沿山坡公路埋设时，应在靠山坡一侧通过。
由于鼠类的活动范围多在耕作层，因此应保证光缆埋深，符合规定要求，可减少鼠类的危害。
②在必须经过鼠类活动频繁的地带时，用硬塑料管或钢管来保护光缆，并且用土夯实。
不要用石块及硬物塞进光缆沟，做到沟内不留缝隙。
③对于管道光缆来说，将光缆穿进子管内，并将子管用油麻或热缩管封闭，也是很有效的防鼠措施。
光缆线路的“三防”保护光缆通信线路的“三防”保护包括光缆线路的防强电、防雷、防电化学腐蚀1.光缆线路的防强电——应视光缆内有无铜线分别对待。

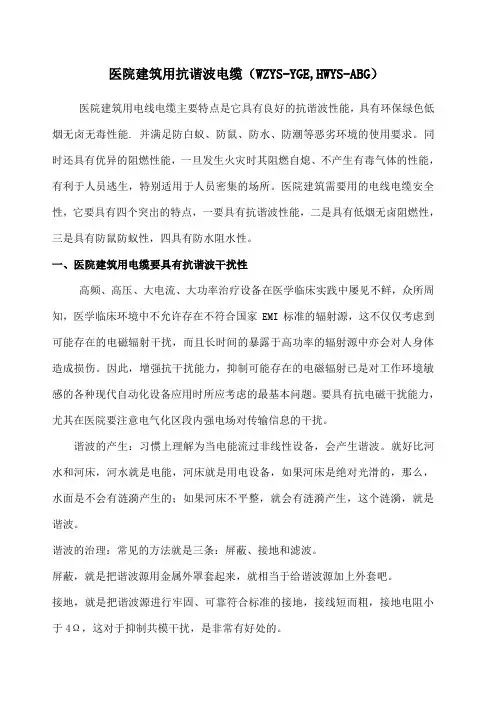

医院建筑用抗谐波电缆 WZYS YGE HWYS ABG
医院建筑用抗谐波电缆（WZYS-YGE,HWYS-ABG）医院建筑用电线电缆主要特点是它具有良好的抗谐波性能，具有环保绿色低烟无卤无毒性能. 并满足防白蚁、防鼠、防水、防潮等恶劣环境的使用要求。
同时还具有优异的阻燃性能，一旦发生火灾时其阻燃自熄、不产生有毒气体的性能，有利于人员逃生，特别适用于人员密集的场所。
医院建筑需要用的电线电缆安全性，它要具有四个突出的特点，一要具有抗谐波性能，二是具有低烟无卤阻燃性，三是具有防鼠防蚁性，四具有防水阻水性。
一、医院建筑用电缆要具有抗谐波干扰性高频、高压、大电流、大功率治疗设备在医学临床实践中屡见不鲜，众所周知，医学临床环境中不允许存在不符合国家EMI标准的辐射源，这不仅仅考虑到可能存在的电磁辐射干扰，而且长时间的暴露于高功率的辐射源中亦会对人身体造成损伤。
因此，增强抗干扰能力，抑制可能存在的电磁辐射已是对工作环境敏感的各种现代自动化设备应用时所应考虑的最基本问题。
要具有抗电磁干扰能力，尤其在医院要注意电气化区段内强电场对传输信息的干扰。
谐波的产生：习惯上理解为当电能流过非线性设备，会产生谐波。
就好比河水和河床，河水就是电能，河床就是用电设备，如果河床是绝对光滑的，那么，水面是不会有涟漪产生的；如果河床不平整，就会有涟漪产生，这个涟漪，就是谐波。
谐波的治理：常见的方法就是三条：屏蔽、接地和滤波。
屏蔽，就是把谐波源用金属外罩套起来，就相当于给谐波源加上外套吧。
接地，就是把谐波源进行牢固、可靠符合标准的接地，接线短而粗，接地电阻小于4Ω，这对于抑制共模干扰，是非常有好处的。
滤波，可以采用磁环、滤波器、电抗器、共模扼流圈、零相电抗器、平波电抗器、隔离变压器等对谐波进行抑制。
1.谐波对医疗设备的影响：医院主要诊疗设备有：如核磁共振、重症监护病房（ICU）高频电刀、心电图机、螺旋ＣＴ、耳内窥镜影像系统、血流变分析仪，这些大型医疗设备大部分为非线性负载，工作时的频繁启动会产生较大的谐波，这样造成电流的波动非常快，对配电系统的瞬时冲击非常大，容易导致精密治疗和诊断仪器设备的故障率增大、寿命缩短甚至损坏。
电缆选型参考表
常规电缆的型号、名称及用途■常规电缆的型号、名称及用途1VV VLV VY VLY聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用VV22 VLV22 VV23 VLV23聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用VV32 VLV32 VV33 VLV33VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力2YJV YJLV YJY YJLY交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力3KVV KVVR KVY KVYR聚氯乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KVV22 KVV23聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带/铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯/聚乙烯护套铜带/铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力4 JKV JKLV JKY JKLY JKYJJKLYJ聚氯乙烯/聚乙烯/交联聚乙烯绝缘架空电缆用于架空电力传输等场所JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线JKLYJ/Q 交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所,并能承受相当的拉力5 LJ LGJ 铝绞线及钢芯铝绞线用于架空固定敷设6227IEC01(BV）227IEC002(RV）227IEC05(BV）227IEC06(RV） 227IEC07（BV—90）227IEC08(RV-90) 227IEC10（BVV) 227IEC52（RVV)227IEC53(RVV） BLV BVRBVV BLVV BVVB BLVVB聚氯乙烯绝缘电线用于室内布线特种电缆的型号、名称及用途1 ZR-X 阻燃电缆敷设在对阻燃有要求的场所,GZR电缆敷设在阻燃要求特别高的场所2 GZR—X 隔氧层阻燃电缆3 WDZR—X 低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所4 GWDZR—X 隔氧层低烟无卤阻燃电缆5 NH—X 耐火电缆敷设在对耐火有要求的室内、隧道及管道中，GNH电缆除耐火外要求高阻燃的场所6 GNH—X 隔氧层耐火电缆7 WDNH—X 低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中,GWDNH电缆除低烟无卤耐火特性要求外，对阻燃性能有更高要求的场所8 GWDNH-X 隔氧层低烟无卤耐火电缆9 FS—X 防水电缆敷设在地下水位常年较高，对防水有较高要求的地区10 H—X 耐寒电缆敷设在环境温度常年较低，对抗低温有较高要求的地区11 FYS—X 环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆12 FYSZR—X 环保型防白蚁、防鼠阻燃电缆注： 1。
电缆型号说明(转发)
用阻燃“Z、ZR、ZA、ZB、ZC、ZRA、ZRB、ZRC、ZBN、ZCN、ZAN、ZN、ZRN"，低烟低卤阻烟”ZL、ZD、"，低烟无卤阻燃“ZW、ZDW、ZLW、ZWD、ZRD、ZRW",表示铠装型产品在产品的型号后下角加”XX"，用钢带铠装“22、29"、细钢丝铠装”32、132"表示。
加“ia、I、ZRI、IZ”是本安，加“N、NA、NH”是耐火、加(T、D)是对绞形式、屏蔽：P铜网屏蔽、P1镀锡屏蔽、P2铜箔屏蔽、P3铝箔屏蔽、PL铝箔屏蔽、P22屏蔽带铠装、P2/22铜箔屏蔽带铠装，耐压等级有：300/500V、300/300V、-0.5KV、-0.75KV、450/750V、-1KV、0.45/0.75生产规格有1-52芯，一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V 至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

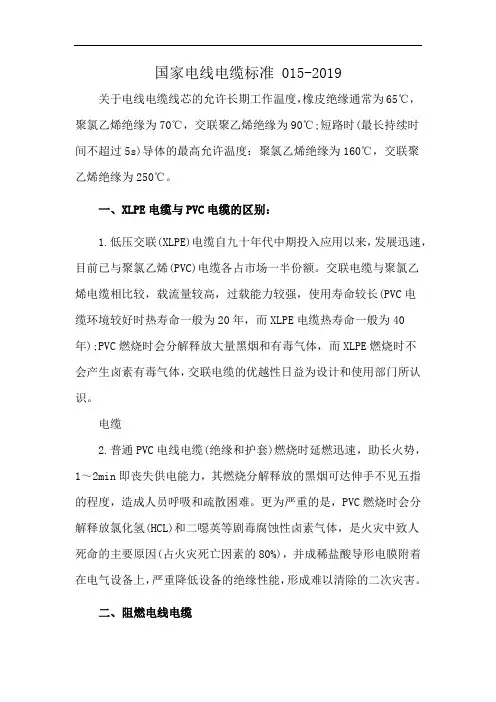

国家电线电缆标准 015-2019
国家电线电缆标准 015-2019关于电线电缆线芯的允许长期工作温度，橡皮绝缘通常为65℃，聚氯乙烯绝缘为70℃，交联聚乙烯绝缘为90℃;短路时(最长持续时间不超过5s)导体的最高允许温度：聚氯乙烯绝缘为160℃，交联聚乙烯绝缘为250℃。
一、XLPE电缆与PVC电缆的区别：1.低压交联(XLPE)电缆自九十年代中期投入应用以来，发展迅速，目前已与聚氯乙烯(PVC)电缆各占市场一半份额。
交联电缆与聚氯乙烯电缆相比较，载流量较高，过载能力较强，使用寿命较长(PVC电缆环境较好时热寿命一般为20年，而XLPE电缆热寿命一般为40年);PVC燃烧时会分解释放大量黑烟和有毒气体，而XLPE燃烧时不会产生卤素有毒气体，交联电缆的优越性日益为设计和使用部门所认识。
电缆2.普通PVC电线电缆(绝缘和护套)燃烧时延燃迅速，助长火势，1～2min即丧失供电能力，其燃烧分解释放的黑烟可达伸手不见五指的程度，造成人员呼吸和疏散困难。
更为严重的是，PVC燃烧时会分解释放氯化氢(HCL)和二噁英等剧毒腐蚀性卤素气体，是火灾中致人死命的主要原因(占火灾死亡因素的80%)，并成稀盐酸导形电膜附着在电气设备上，严重降低设备的绝缘性能，形成难以清除的二次灾害。
二、阻燃电线电缆1.阻燃电线电缆应具有阻燃特性，根据《成束电线电缆燃烧试验方法》GB/T18380.3-2001，可分为A、B、C三种阻燃等级，A级阻燃性能最高。
美国标准和技术研究所对阻燃和非阻燃电线进行了对比燃烧试验，下列试验结果可以说明采用阻燃电线电缆的重要意义：a、阻燃电线比非阻燃电线可以提供15倍以上的逃生时间;b、阻燃电线烧掉的材料仅为非阻燃电线的1/2;c、阻燃电线的热释放率仅为非阻燃电线的1/4;d燃烧产生的毒气量仅为非阻燃产品的1/3;e、产烟性能，阻燃产品与非阻燃产品无明显区别。
2.无卤低烟电线电缆无卤低烟电线电缆应具有无卤、低烟及阻燃的性能，其指标为：GB/T17650.2-1999(无卤试验)GB/T17651.2-1998(低烟试验)PH加权电导率最小透光率PH≥4.3r≤10us/mmT≥60%3.耐火电缆a.耐火电缆的燃烧试验指标(供火温度和时间)，《电线电缆耐火特性试验方法》GB12666.6-90规定为：A级950～1000℃、90分钟;B 级750～800℃、90分钟。
电线电缆型号的识别[1]
![电线电缆型号的识别[1]](https://img.taocdn.com/s3/m/3f60932cbd64783e09122bc2.png)
第5期(总第134期)2006年10月山 西 电 力SHANXI EL ECTRIC POWERNo 15(Ser 1134)Oct 12006电线电缆型号的识别张国光(焦作铁路电缆工厂,河南焦作 454002)摘要:为便于选用及提高产品的适用性,避免带来不可估量的损失,以电线电缆型号的组成出发,详细阐明了电线电缆型号的识别方法,并说明了不同型号的线材产品的用途,以及每个型号所包括的若干小系列。
关键词:电线;电缆;派生型号中图分类号:TM24 文献标识码:A 文章编号:167120320(2006)0520071202收稿日期:2005205210,修回日期:2005209212作者简介:张国光(19672),男,河南焦作市人,1988年毕业于洛阳工学院电力系统自动化专业,工程师。
电线电缆是用以传输电(磁)能、信息和实现电磁能转换的线材产品。
为便于选用及提高产品的适用性,我国的电线电缆产品按其用途主要分成五大类:裸电线、绕组线、电力电缆、通信电缆和通信光缆、电气装备用电线电缆。
其型号及派生型号有上万种之多,给用户带来一定困惑,如识别错误,将给用户带来不可估量的损失。
所以,正确识别电线电缆的型号,具有重大的意义。
1 识别方法电线电缆型号虽然千变万化,千奇百怪,不同厂家有不同命名,但万变不离其宗,除裸电线外,电线电缆型号一般由特性代号、系列代号、绝缘材料代号、屏蔽材料代号、护套材料代号、铠装材料代号、导体种类、耐温等级等组成。
为便于记忆,一般用其汉语拼音字母的首字符表示,但也有英文字母的缩写。
下面就其不同的组成分别进行阐述。
111 特性代号特性代号表征的电线电缆最主要的附属特性,一般为非标产品,各企业均自行编制企业标准,不同企业其表征代号可能不同,正因为如此,此类电缆其附加产值也较高,而且市场有存在鱼龙混杂现象,所以更加值得我们去了解其含义,常用的特性代号如表1所示。
112 系列代号系列代号,顾名思义指的是电线电缆属于哪个系列,前面所提到的五大系列是主要系列,里面又分为若干小系列,表2为一些常用的系列代号。
强制性认证产品目录描述与界定表(07年第9号公告)
国家认证认可监督管理委员会2007年第9号公告强制性产品认证制度实施以来，在保证消费者健康安全、改善环境质量、提高经济运行质量和人民群众生活水平等方面起到了巨大作用，认证产品范围已由最初的19大类132种扩展为22大类159种。
为进一步明确强制性认证产品适用范围，国家认监委编制了《强制性认证产品目录描述与界定表》（见附件），现予以发布。
随着技术的更新和产品的变化，国家认监委将适时对《强制性认证产品目录描述与界定表》进行必要的更新、并逐步进行完善。
国家认监委负责对《强制性认证产品目录描述与界定表》进行解释。
附件：强制性认证产品目录描述与界定表二○○七年四月十七日电线电缆基本知识电线电缆制造流程概述电线电缆的制造与大多数机电产品的生产方式是完全不同的。
机电产品通常采用将另件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。
电线电缆是以长度为基本计量单位。
所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、、成缆、护层等而制成电线电缆产品。
产品结构越复杂，叠加的层次就越多。
一、电线电缆产品制造的工艺特性：1．大长度连续叠加组合生产方式大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：（1）生产工艺流程和设备布置生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。
设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。
从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。
（2）生产组织管理生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。
特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。
反之，如果某个单元长度过长，则必须锯去造成浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气化铁路用防鼠防白蚁电缆
一、产品简介
随着城市化建设的不断深化，城市轨道交通已成为解决城市交通问题的有效途径，是推动和加快地区经济发展的重要基础工程。
地铁用电缆的使用环境恶劣，经常受到老鼠、白蚁等动物的破坏，地下环境阴暗潮湿，电缆易受潮。
如果引起停电、通讯中断等事故发生，人民生命财产和国民经济建设受到的损失不可估量。
针对电气化铁路使用环境要求，特变电工自主研发了电气化铁路用额定电压27.5kV及以下防鼠防白蚁电力电缆，该电缆的主要特点是：具有径向阻水特性，能敷设于地下潮湿场合；具有防鼠防白蚁性能，使电缆免受老鼠和白蚁啃咬，保护了电力系统安全。
产品结构示例如下：
1 导体
2 导体屏蔽
3 绝缘
4 绝缘屏蔽
5 铜带屏蔽
6防水复合结构 7铠装层 8 防鼠防白蚁外护套
电气化铁路防鼠防白蚁电缆
二、技术介绍
电气化铁路用防鼠防白蚁电力电缆与普通电缆相比在结构和性能方面都有了重大改进和创新。
通常水或潮气浸入到电缆中后主要影响的是电缆的导体和绝缘。
就导体而言，如果有水份浸入会导致导体氧化，使得导体中单线间的接触电阻增加从而增大导体电阻，引发输电线路发热，增加能量损耗。
就绝缘而言，由于水分子是极性的，在交变电场下扩散力及电场力的共同作用，使水分子很容易渗透到交联聚乙烯分子结构中，交联聚乙烯吸水后会产生水树现象，使得运行中的电缆发生击穿而损坏。
针对电缆的这种特性，我们从径向阻水、纵向阻水和导体阻水三个方面对电缆结构进行了设计。
径向阻水采用聚乙烯内护套。
聚乙烯材料的水密封性比聚氯乙烯高数百倍，使用聚乙烯阻水层可以满足敷设在一般潮湿环境中的电缆的径向阻水防潮要求。
纵向阻水使用阻水带。
阻水带遇到水份时能吸水并迅速膨胀，从而达到阻断水份在电缆内的流动通道实现电缆的阻水特性。
导体使用紧压结构。
紧压结构使绞合导体中单线之间间隙大大减小，可阻止水份沿导体扩散。
电气化铁路用防鼠防白蚁电力电缆的应用场合特殊，电缆的护套材料，在使用中除了受氧、热、力、化学侵蚀等环境的破坏作用外，还会受到白蚁、老鼠等生物的伤害。
为从根本上解决此问题，我们从物理和化学两个方面对产品结构和使用材料进行了设计。
物理方法是采用硬度高的金属带对电缆进行铠装，利用了金属带材的硬度、表面光洁度对电缆、绝缘线芯进行物理保护。
该措施具有优异的防鼠防白蚁性能，而且完全环保。
化学方法是在电缆外护套材料中配有一定量的驱避剂，以起到对生物有驱避或毒杀作用。
我们采用一种新型环保驱避剂，该驱避剂能使鼠类
动物的口腔粘膜和味觉神经受到强烈刺激而厌弃咀嚼，以达到防治目的。
通过以上结构的创新和新材料的选用，特变电工成功研制开发的电气化铁路用防鼠防白蚁电力电缆通过了权威国家电线电缆机构检测，全部性能符合相关国家标准规定。
阻水性能满足“电缆样品在水中浸泡72小时后，去除绝缘层外面的复合层后，绝缘层外表面应该是干燥的”的要求。
在防鼠防白蚁性能方面，产品顺利通过了国家最具权威试验室中国科学院上海昆虫研究所互动试验室做的防白蚁试验和复旦大学医学院实验动物科学部做的防鼠试验，其中防白蚁试验，国家标准规定50%白蚁个体击倒时间Kt50为350分钟，而我厂样品试验结果Kt50为178.9分钟，防鼠试验行业标准为试验7天，样品无啃咬或轻微啃咬痕迹，而我厂样品试验结果为试验时间为14天，样品无啃咬，从试验结果来看，各项性能均优于国家相关标准规定要求。
三、社会效益
随着人们对绿色环保意识的提高，对电气化铁路用电缆的安全性、可靠性和无毒无公害性的要求也越来越高。
特变电工研发的电气化铁路用防鼠防白蚁电力电缆使用安全、可靠、无毒无公害防鼠防蚁技术，在满足各种使用性能的要求前提下，大大减少了电缆本身对周围环境的影响，符合国家建设环境友好型社会的需求。
该产品已经成功应用于郑州至西安高铁工程。
