焊接热过程1、焊接热过程复杂性表现：①焊接热过程的局部性和不均匀性；②焊接热过程的瞬时性；③焊接热源的相对运动。
2、热量来源：电弧热、电阻热、相变潜热、变形热。
电弧热：利用气体介质的放电过程来产生热量，并熔化焊丝和加热工件，焊接的主要热源。
电阻热：焊接电流流过焊丝和工件时，有焊丝和工件本身电阻将电能转化为热能产生的热。
3、散热机构：①环境散热、②飞溅散热4、热传递方式：热传导、辐射、对流、焓迁移。
5、分析焊接热过程需处理的问题：①热源；②热量传输方式；③传质问题；④相变；⑤位移、⑥力学问题。
6、焊接热源：①按形式：电能、机械能、光辐射能、化学能。
②按种类：电弧焊热源、气焊热源、电阻焊热源、摩擦焊热源、电子束焊热源、激光焊热源、铝热剂焊热源。
7、构件几何尺寸简化：①半无限扩展的立方体、②无限扩展的板、③长度无限扩展的板。
8、焊接热源模型：点热源、线热源、面热源、高斯热源、双椭球热源、广义双椭球热源。
9、焊接温度场：焊接过程中，某一时刻所有空间各点温度的总计或分布。
用等温面（线）表示。
等温面：工件上具有相同温度的所有点的轨迹。
10、焊接热循环：指焊接过程中，工件上的温度随着瞬时热源或移动热源的作用而发生变化，温度随时间由低而高，达到最大值后，又由高而低的变化。
简单说就是工件上某点的温度随时间的变化，它描述了该点在焊接过程中热源对其热作用的过程。
主要参数：①加热速度；②加热最高温度；③在相变以上温度停留时间；④冷却速度。
11、多层焊：长段多层焊（1m以上）、短段多层焊（50~400mm）（适合硬化倾向大和晶粒粗化倾向大的钢材焊接）12、热效率：熔化极焊接热效率>非熔化极，埋弧焊热效率>明弧焊，潜弧焊接热效率>明弧13、电极的熔化：是焊接电弧的重要功能之一，对焊接工艺过程、冶金过程、焊接缺欠的产生和焊接生产效率有很大影响。
14、电弧焊时加热和熔化电极的能量：电流流过焊丝的电阻热、电弧传给焊丝端部的热、化学反应热。
焊接热过程和冶金过程
２０ ２ ４ 铝 合 金 的 熔 化 热 对 熔 池 形 状 和 尺 寸 的 影 ０ ７０ ５
响 ［ ３ Ｋ ｐ ａ ．Ａ．…／ Ａ Ｔｍ Ｔ Ｂｐａ－０ ４ 俄 ／ ａｘ Ｈ Ｂ ／ ＢＯ ．ｃａＫ．２ ０ ，
该 校 正 方 法 的 准 确 性 。利 用 数 值 模 拟 方 法 模 拟 整 体 温 度 场 。 试 验结 果 表 明 ， 温 校 正 可 准 确 校 正 试件 表 实 面 状 态 一 致 区 域 的温 度 场 ， 表 面校 正 可 消 除 试 件 表 而 面 状 态 改 变 而 引起 的对 温 度 场 分 布 的 影 响 ， 合 实 温 结 与表 面校 正 方 法 能 准 确地 校 正 镁 合 金 激 光 一 Ｇ 复 合 ＴＩ
维普资讯
形 貌 的 被 动 光视 觉 技 术 ， 取 了 清 晰 的 基 值 电 流期 间 获
效 的 参考 依 据 。图 ９表 ２参 ３
熔 池 图 像 。熔 池 的 三 维 信 息 ， 其 是 熔 池 高 度 ， 仅 尤 不
是 需 要 直 接 控 制 的 对 象 ， 且 是 反 映 熔 透 的 重 要 信 而 ２ ０ ２ ４ 镀 锌 板 激 光 钎 焊 温 度 场 的 数 值 模 拟／ ０ ７０ ３ 封 小松 …／ 金 属 学 报 ．２ ０ ， ２ ８ ．８ ２ ８ ／ － ０ ６ ４ （ ） － ８ ～８ ６
好 。图 ３表 １ １ 参 ２
２ ０ ２ ４ 热 模 拟 ２ ０ Ｄｓ ０ ７０ ４ ２ ５ ｓ焊 接 ＨＡＺ 的 点 蚀 实 验
研 究／ 建 勋 …／ 材料 工 程 ．２０ ，８ ．２ ￣３ 张 ／ －０ ６ （ ）一８ ２ 采用热模拟法 模拟焊 接热 过程 ， 究 了 ２０ 研 ２ ５双

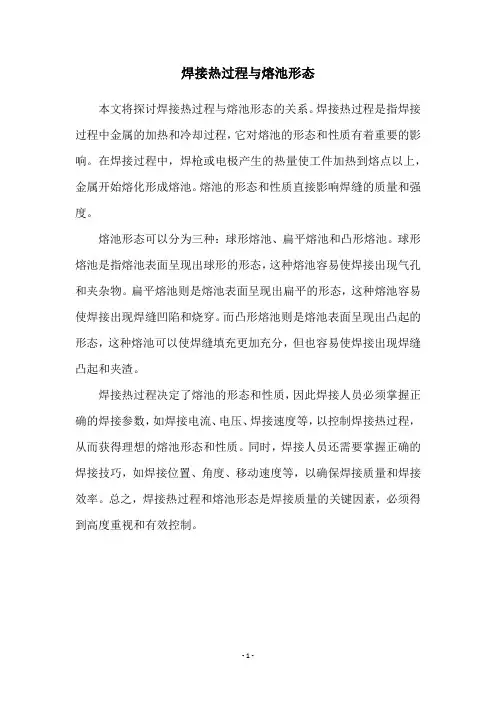

焊接热过程与熔池形态
