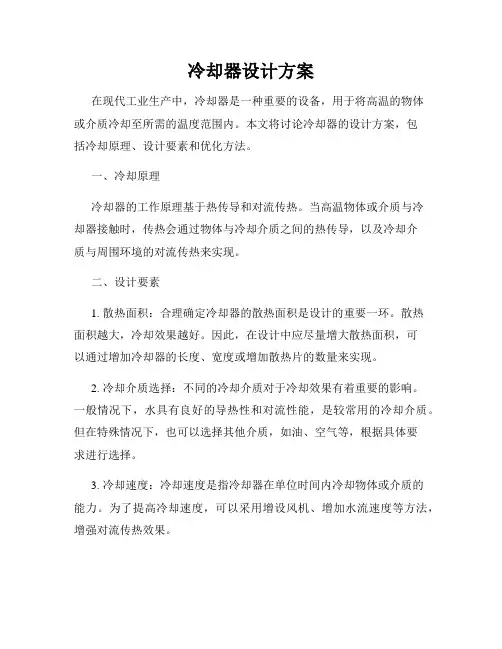

冷却器设计方案
冷却器毕业设计
冷却器毕业设计篇一：换热器冷却器课程设计课程设计任务书1、设计题目：年处理量20万吨柴油冷却器的设计2、操作条件：（1）柴油：入口温度175℃；出口温度90℃；（2）冷却介质：采用循环水，入口温度20℃，出口温度50℃；（3）允许压降：不大于105Pa；（4）柴油定性温度下的物性数据：?c＝720kg/m3?c?6.6?10-4Pa.Scpc?2.48kJ/(kg.0c)?c?0.133w/(m.0c)（5）每年按330天计，每天24小时连续生产。
3、设计任务：（1）处理能力：XX00t/a柴油；（2）设备型式：列管式换热器；（3）选择适宜的列管换热器并进行核算；（4）绘制带控制点的工艺流程图和设备结构图，并编写设计说明书。
摘要柴油冷却器是帮助柴油散热的一个装置。
本次课程设计采用浮头式换热器来实现柴油冷却。
在设计中，主要以循环水为冷却剂，在给定的操作条件下对柴油冷却器进行设计。
本设计的内容包括：1、设计方案的确定：换热器类型的选择、流动空间的选择等。
2、换热器的工艺计算：换热器面积的估算、换热器工艺尺寸的计算、换热器的核算等。
3、操作条件图等内容。
目录摘要 ................................................ ................................................... ................................................... (2)ABSTRACT .......................................... ................................................... ................................ 错误！未定义书签。
第1章绪论 ................................................ ................................................... ................................................... . (3)1.1换热器技术概.................................................. 错误！未定义书签。

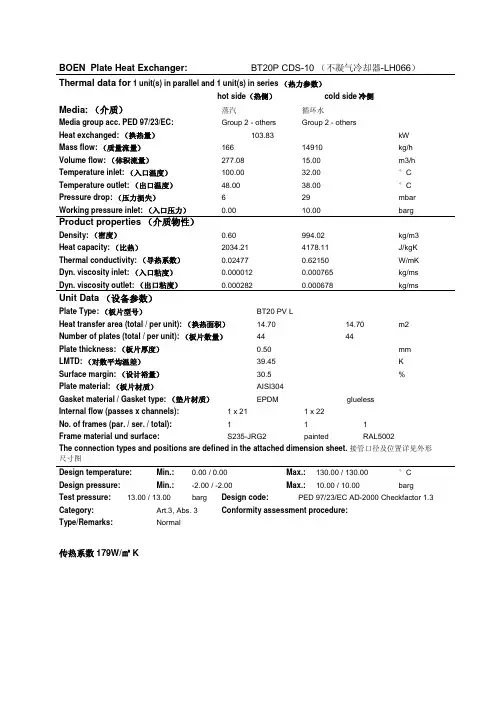

不凝气冷却器-计算方案与外形图
BOEN Plate Heat Exchanger:BT20P CDS-10 （不凝气冷却器-LH066）Thermal data for 1 unit(s) in parallel and 1 unit(s) in series （热力参数）hot side（热侧）cold side冷侧Media: （介质）蒸汽循环水Media group acc. PED 97/23/EC:Group 2 - others Group 2 - othersHeat exchanged: （换热量）103.83 kWMass flow: （质量流量）166 14910 kg/h Volume flow: （体积流量）277.08 15.00 m3/h Temperature inlet: （入口温度）100.00 32.00 °C Temperature outlet: （出口温度）48.00 38.00 °C Pressure drop: （压力损失） 6 29 mbar Working pressure inlet: （入口压力）0.00 10.00 barg Product properties （介质物性）Density: （密度）0.60 994.02 kg/m3 Heat capacity: （比热）2034.21 4178.11 J/kgK Thermal conductivity: （导热系数）0.02477 0.62150 W/mK Dyn. viscosity inlet: （入口粘度）0.000012 0.000765 kg/ms Dyn. viscosity outlet: （出口粘度）0.000282 0.000678 kg/ms Unit Data （设备参数）Plate Type: （板片型号）BT20 PV LHeat transfer area (total / per unit): （换热面积）14.70 14.70 m2 Number of plates (total / per unit): （板片数量）44 44Plate thickness: （板片厚度）0.50 mm LMTD: （对数平均温差）39.45 K Surface margin: （设计裕量）30.5 %Plate material: （板片材质）AISI304Gasket material / Gasket type: （垫片材质）EPDM gluelessInternal flow (passes x channels): 1 x 21 1 x 22No. of frames (par. / ser. / total): 1 1 1Frame material und surface:S235-JRG2 painted RAL5002The connection types and positions are defined in the attached dimension sheet.接管口径及位置详见外形尺寸图Design temperature:Min.: 0.00 / 0.00 Max.:130.00 / 130.00 °C Design pressure:Min.: -2.00 / -2.00 Max.:10.00 / 10.00 bargTest pressure:13.00 / 13.00 barg Design code:PED 97/23/EC AD-2000 Checkfactor 1.3 Category: Art.3, Abs. 3 Conformity assessment procedure:Type/Remarks: Normal传热系数179W/㎡KType: BT20P CDS-10 （不凝气冷却器-LH066）。
空水冷却器技术方案
高压变频器空水冷却器空—水冷却系统技术方案2019年 10 月 12 日高压变频器空水冷却器技术方案本工程2套高压变频器采用空水冷却系统进行冷却,空水冷却系统的冷却能力满足变频器室内所有高压变频器的发热功率要求，空水冷却系统设备的要求随变频器成套供货。
同时包括空水冷却系统的设计、制造、供货、安装、验收等。
所有提供的设备应是已建立信誉的制造商的产品，我公司的产品已具有成功运行十年以上的经验。
我公司是生产空-水冷却器的专业厂家，有着先进的管理、资深的专家、齐全的设备及丰富的业绩。
空水冷却器有着高压变频器肺之称，是高压变频器关键部件之一。
它的冷却效果和可靠性直接影响变频器的性能、运行效率、故障率和使用寿命。
以下是连云港市华东电力设备有限公司所提供的高压变频器空水冷却系统的介绍。
一、空水冷却器技术参数1、450kw、280kw变频器选配空-水冷却器参数如下：二、技术要求1、乙方应根据甲方变频器的容量合理选用空水冷却器，并对选用的空水冷却器的型号、规格负责，如因空水冷却器选用不当造成通风制冷效果达不到规定的技术指标的由乙方负全部责任。
2、在甲方满足乙方提出的空水冷却器要求的使用条件下，空水冷却器的通风制冷效果如不能达到规定的技术指标的由乙方负全部责任。
3、管板与冷却管连接胀装，冷却管基管材质不锈钢304L（Φ19×0.8mm）且厚度均匀，偏差为±0.1mm。
冷却管内外表面光滑、清洁、无针孔、裂纹、起皮、气泡、疏松、粗拉边等缺陷。
铝片式复合管外径为Φ44mm，且厚度均匀，偏差为±1mm。
4、总装配后进行2.0MPa水压试验历时60分钟不渗漏，水压试验完成后排干腔内积水。
5、除冷却芯组外所有外表面均应喷灰白色油漆。
6、变频器空-水冷却系统（不含风道）在出厂前乙方应进行严格的整体测试，保证整套系统的可靠性，并提供出厂检验合格证等原始资料。
7、乙方生产的变频器空-水冷却系统能在下列环境湿度下正常工作：最大湿度不超过90%（20℃）；相对湿度变化率每小时不超过5%，且不会导致变频器间结露。
甲醇冷凝冷却器的设计
化工单元操作课程设计目录一、设计任务书 (2)二、设计方案 (3)1、确定设计方案 (3)2、确定物性数据 (3)3、计算总传热系数 (4)4、计算传热面积 (5)5、工艺结构尺寸 (5)6、换热器核算 (7)设计任务书1、设计题目甲醇冷凝冷却器的设计2、设计任务及操作条件（1）处理能力11000 kg/h甲醇。
（2）设备形式列管式换热器（3）操作条件①甲醇：入口温度64℃，出口温度50℃，压力为常压。
②冷却介质：循环水，入口温度30℃，出口温度40℃，压力为0.3MPa。
③允许压降：不大于105 Pa。
④每年按330天计，每天24小时连续运作。
3、设计要求选择适宜的列管式换热器并进行核算。
设 计 方 案1．确定设计方案 （1）选择换热器的类型两流体温度变化情况：热流体进口温度64℃，出口温度50℃冷流体。
冷流体进口温度30℃，出口温度40℃。
从两流体温度来看，换热器的管壁温度和壳体壁温之差不会很大，因此初步确定选用列管式换热器。
（2）流动空间及流速的确定由于循环冷却水易结垢，为便于清洗，应使冷却水走管程，甲醇走壳程。
另外，这样的选择可以使甲醇通过壳体壁面向空气中散热，提高冷却效果。
同时，在此选择逆流。
选用φ25mm ×2.5mm 的碳钢管，管内流速取u i = 0.6 m/s 。
2、确定物性数据定性温度：可取流体进出口温度的平均值。
壳程甲醇的定性温度为：6450572+T ==℃ 管程循环水的定性温度为：℃＝＋＝3524030t 根据定性温度，分别查取壳程和管程流体的有关物性数据。
甲醇在57℃下的有关物性数据如下：密度 ρo =755.77 kg/m 3定压比热容 c p o =2.629kJ/(kg ·℃) 导热系数λo =0.1919W/(m ·℃)粘度 μo =0.00039 Pa ·s 循环水在35℃下的物性数据：密度 ρi =994kg/m 3 定压比热容 c p i =4.08 kJ/(kg ·℃) 导热系数λi =0.626 W/(m ·℃)粘度 μi =0.000725 Pa ·s 3．计算总传热系数 （1）热流量Q 0=w o c po △t 0=110003600×2.629×103×（64-50）= 112463 w（2）平均传热温差△t m ′=△t 1−△t 2ln △t 1△t 2=(64−40)−(50−30)ln64−4050−30= 21.9 ℃（3）冷却水用量W i=Q 0C pi △t =112463×36004.08×1000×（40−30）=9923 kg/h（4）总传热系数K ①管程传热系数R e=d i u iρi µi =0.02×0 .6×9940.000725=16452.44.0ii pi 8.0i i i i i i i c p u d d 023.0）（）（λμμλα==0.023×0.6260.02×16452.40.8×（4.08×1000×0.0007250.626）0.4= 3162.5 W/(m 2·℃)②壳程传热系数假设壳程的传热系数αo = 800 W/(m 2·℃)； 污垢热阻为R si = 0.000344 m 2·℃/W R so = 0.000172 m 2·℃/W 管壁的导热系数λ=45 W/(m ·℃) ③总传热系数Koso m o i o i i i o 1d bd d d d d 1αλα＋＋＋＋R R K ==10.0253162.5∗0.020+0.000344∗0.0250.020+0.0025∗0.02545∗0.0225+0.000172+1800=433.1W/(m 2·℃) 4、计算传热面积s ′=Q 0k △t m = 112463433.1×21.9=11.86 m2考虑15％的面积裕度，S=1.15×S'=1.15×11.86=13.64 m 2 5、工艺结构尺寸（1）管径和管内流速及管长选用ϕ25mm ×2.5mm 传热管(碳钢)，取管内流速u i =0.6 m/s （2）管程数和传热管数依据传热管内径和流速确定单程传热管数N s = V(π4)d i 2u i 2= 9923(3.144)∗3600∗994∗0.02∗0.02∗0.6 = 15 根按单程管计算，所需传热管长度为L =sπd 0n s=13.643.14∗0.025∗11.6 = 11.6 m按单程管设计，传热管过长，宜采用多管程结构。
