地下连续墙施工作业指导书
第一章施工总体安排
1.1 工程管理目标
1.1.1 工程质量目标
a.保证工程质量全部达到验收标准，合格率达到100%，优良率达到95%以上，争创天津市优质工程，争创鲁班奖。
b.规范化作业，强化工序验收；内实外美；达到合同约定的要求和行业先进水平。
c.杜绝质量事故，克服质量通病。
1.1.2 工期目标
本标段合同工期为603天，我单位计划主体工程围护结构开工日期2005年12月15日，完成日期2006年3月15日。
1.1.3 安全目标
地面沉降、变形均控制在允许范围内。
杜绝死亡、重伤事故；杜绝重大交通事故、重大火灾事故；年轻伤率控制在10‰以内，职业病发病率控制在1‰以内。改善作业条件，降低员工劳动强度，把职业病降低到国家标准范围内。
1.1.4 文明施工目标
争创天津市市级文明工地；争创天津市文明样板工地。
1.1.5 环境保护目标
a.施工现场作业噪声、三废处理等控制在天津市政府的相关要求内，做到不扰民。
b.施工现场环境、植被等保护满足相关规定。
1.2 施工顺序
根据工期要求，设二个工作面同时施工。车站先施工两侧端头井地下连续墙，然后集中进行中间段地下连续墙施工。配置两台液压抓斗,每12个槽段为一循环，每6个槽段为一组，采用跳跃式开挖、浇筑，第一组施工完成后，再进行第二组
施工，以此循环。
1.3 施工准备
1.3.1施工场地平整及布置
津赤路站位于部分绿化带和农业用地上，因此不受地下管线切改的影响。农用地分布多个池塘、灌渠，表面被废弃泥浆覆盖，地基软弱，地质条件极差。施工场地内倾倒大量泥浆致使施工条件恶化，故施工前对此区域要进行补勘，编制切实可行的施工方案，批准后再行施工。
施工现场布置严格按照天津市文明施工管理要求进行，施工围挡采用砖墙，并刷彩。墙高２.５ｍ，墙厚0.24m，每隔4m设0.5×0.37m墙垛，墙垛顶安装灯饰，采用实体大门，且宽度不小于６ｍ。施工场地内设置现场办公区，生活区及加工区。环车站四周设置宽６ｍ、长约380m的硬化路面，暗沟排水。施工现场门口设置门卫、洗车台、废水回收沉淀池。
(1)钢筋笼制作场地
钢筋笼制作场地由钢筋加工平台、钢筋堆放场和钢筋笼制作胎模、钢筋焊接设备组成，设置在施工现场靠近施工通道的适当位置。钢筋笼平台的尺寸为35×7.5m，采用标号C20厚15cm素砼地坪，并保持一定的平整度，共设四个钢筋笼制作平台。
(2)泥浆池
泥浆池设置在车站范围外，采用砖砌结构，砂浆抹面，砂浆重量配合比为1：2（水泥：砂）。共设置２组容量为6×24×2.5m3的泥浆池和两个4×6×2.5 m3的废浆池，具体位置见平面布置图。泥浆池高于地面１.５ｍ以上，容积为单幅地下连续墙施工所需泥浆量的１.５倍以上。
(3)集土坑
在施工现场设置一个可以各容纳三幅槽壁土方量的集土坑，挖出的泥砂，倒入集土坑沥干后外弃到指定地点，以免挖影响文明施工。
详见施工平面布置图
1.3.2施工用电
施工用电由市政电网接入施工场地，电缆沿围挡布置，穿越道路的部分预埋钢管。地下连续墙配置两台315KVA变压器，沿基坑方向位置上设置两个总配电
箱。
施工照明用电单独从变压器上接出，沿围挡布置。
1.3.3施工用水
施工用水采用生活饮用水，接入施工现场内沿围挡布置，分别通向现场办公区、生活区和施工区。施工区水管沿车站平行布置，每间隔50ｍ设置一个外接管阀门。施工现场用水采用软管从外接阀门接出满足现场施工需要。
1.3.4机械设备
投入本工程现场的地下连续墙施工的主要机具设备
1.3.5材料检验
根据天津市地铁工程管理和施工管理程序，所有材料按检验、确认、报批程序经报审合格后方可使用。
进场材料要有合格证、质量保证书、生产许可证。报检材料按规定进行见证取样。
原材料进场试验采用业主指定实验室进行。采用的商品混凝土现已招标结束。商品混凝土供应厂家已确定，并报监理工程师审批通过。
1.3.6 劳动力计划
我项目部配备项目经理（兼书记）、副经理2名、副书记1名、总工1名、副总工2名。分别负责两盾构区间及津赤路站的施工，项目部下设七部一室（工程部、测量部、机电部、安质部、物资部、计划合同部、财务部、办公室）,工程部下设试验室。
地下连续墙施工人员在开工之日起全部投入现场施工，在无特殊条件下２４小时连续施工。
每个施工作业面施工人员分二班作业，以保证工程进度按计划完成，具体人员安排如下：
施工组织机构
第二章地下连续墙施工工艺
2.1 地下连续墙施工工法
本工程地下连续墙采用“地下连续墙液压抓斗”工法。地下连续墙施工流程见下图：
地下连续墙施工流程框图
2.2 测量放样
2.2.1定位、定标控制点
a.根据业主提供的交桩记录和各桩点，进行复核测量，经复核无误后，填写接桩记录。
b.在施工场地利于保护和放样的地方设置地面导线点，根据平面交接桩记录，采用全站仪将控制点引入场地内，测出地面导线点的平面坐标。
c.根据高程交接桩记录，采用水准仪将高程引入施工场内，在场地内均匀设5个高程控制点。
d.所设控制点均应距基坑50ｍ以外，减小施工时对控制点的影响。控制点经复核无误后，上报监理、业主、总测单位复核，经复核无误后方可投入使用。
e.由于施工时会对控制点桩位产生影响，对正在使用的点应每10天复核一次，当点位变化超过允许误差后，应对桩位进行调整，并报监理复核。
2.2.2导墙测量放样方法
a.根据设计图纸提供的坐标计算出地下连续墙中心线角点坐标，计算成果经
墙体砌筑施工作业指导书
墙体砌筑施工作业指导书 修改记录： 序号修改内容日期编制修改审核1首次发布 2 3 为加强室内的砌筑、抹灰质量控制，做好室内的给排水、电气和燃气管线安装，同时协调土建、安装和其他分包的工作配合，特制定此砌筑、抹灰工程施工管理制度。 1.适用范围 适用于非承重页岩空心砌块（以下简称空心砖）砌体工程。 2.施工准备 1.1材料 空心砖的品种、规格、强度等级和密度等技术指标应符合设计要求，外观质量、尺寸偏差应能满足规范中有关条文规定。 进入施工现场的空心砖应具有厂家生产资格证；产品出厂合格证（或出厂产品检验报告）。并按规定要求抽样送法定检验机构检验合格后，方 可使用。 水泥：现场使用前的水泥，应分别对其强度、安定性进行复检。 砂：以中砂为宜，并应过筛，不得含有草根，废渣等杂物，其含泥量要求如下： 对水泥砂浆和强度等级大于M5时，不应超过5％。 对强度等于小于M5的水泥混合砂浆，不应超过10％。 砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时间应符合下列规定： 水泥砂浆和水泥混合砂浆不得小于2min。
水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min。 掺用有机塑化剂的砂浆，应为3～5min。 砂浆的配合比应经试验确定，其强度应按设计强度等级提高15%。 2.2作业条件 砌体基层应清扫干净，并在基层上弹好轴线、边线、门窗洞口位置线和其他墙体尺寸线，放线完成后，必须经甲方、监理验收同意后方可浇筑挡水坎。 对于厨卫间、生活阳台和外墙等多水房间的页岩空心砖砌筑墙体，砌筑前必须在楼面浇筑200mm高混凝土挡水坎，并要求挡水坎浇筑前，要清理和凿毛地面、墙面，经甲方、监理验收同意后，方可浇筑混凝土挡水坎，否则视为未验收，甲方将不予计算此工程量。 空心砖砌筑前应提前一天浇水润湿，润湿情况采取断砌块法检查，一般宜浸入表面下15～25mm深为宜，雨天作业严禁使用含水率呈饱和状态的砌体。 砌筑部位的灰渣、杂物应清除干净，基层浇水湿润。 应按试验确定的砂浆配合比拌制砂浆，并搅拌均匀。常温下一次搅好的水泥砂浆或水泥混合砂浆应在3～4h内用完，当气温超过30℃时，应在2～3h内用完，上午的砂浆不得留到下午使用，严禁使用过夜砂浆。 3.操作工艺 1.1组砌方法及砌筑要点： 墙厚一般等于砌块宽度，上下皮竖缝相互错开不小于砌块长度的1/3，如不能满足时，在水平灰缝中设置2根直径6mm钢筋，长度不小于500mm。 空心砖墙体底部位应预先浇筑不低于C10，150高的混凝土挡水坎，以调节梁板的预留高度，厨、卫间的素混凝土坎，高度不宜小于200mm。 砌块墙的转角处砌块应隔皮纵、横墙相互搭砌。T字交接处，应使横墙砌块隔皮端面露头，转角部位纵、横墙的第一块砖和T字交接处端面露头砖应采用七分头（约3/4砖长），不得使用整砖。 砌到接近上层梁、板底时，宜用辅助砌块或普通粘土砖斜砌挤紧，
地下连续墙施工工法
地下连续墙施工工法 广西建工集团第四建筑工程有限责任公司 1 前言 高层建筑多层地下室施工一样要按照平面形状、基础深度与环境要求来设计基坑的支护体系，且基坑支护的措施费用与所占工期往往达到基础工程费的一半以上。为此，对高层建筑深基坑的支护要进行多方面的研究与技术优化。目前国内深基坑结构支护多种多样，如钢板桩、列式灌注桩、挖孔桩、水泥土搅拌桩、旋喷桩、地下连续墙等。选择深基坑支护方案考虑的要紧是安全、经济、成效。近10年来，随着生产的进展与都市建设和改造规模的扩大，高层建筑与深基础工程越来越多，施工条件也越来越受到限制，有时难以用传统的施工方法施工，因施工会给周围临近的建筑物、道路、管线、地铁等带来危害、因而不得不寻求更有效的施工方法，地下连续墙施工工艺是有效解决上述困难的方法之一。 2 工法特点 地下连续墙具有结构刚度大、整体性、抗渗性和耐久性好的特点，可作为永久性的挡土挡水和承重结构；能适应各种复杂的施工环境和水文地质条件，可紧靠已有建筑物施工，施工时差不多无噪音、无震动，对邻近建筑物和地下管线阻碍较小；能建筑各种深度（10～50ｍ）、宽度（45～12 0ｃｍ）和形状的地下墙。地下连续墙不仅作为围护挡土临时结构使用而且可作为地下室永久性承重外墙结构，可解决临时性基坑支护结构与永久性基础结构的“两墙合一”，节约投资。 3 适用范畴 4 工法原理 即在工程开挖土方之前，由专用的挖槽机械在泥浆护壁的情形下每次开挖一定长度（一个单元槽段）的沟槽，待开挖至设计深度并清除沉淀下来的泥渣后，将加工好的钢筋笼用起重机吊放入充满泥浆的沟槽内，用导管向沟槽内浇筑砼，随着砼的浇筑将泥浆置换出来，待砼浇至设计标高后，一个单元槽段即施工完毕。各个单元槽段之间通过专门的接头形式连接，形成连续的地下钢筋混凝土墙。

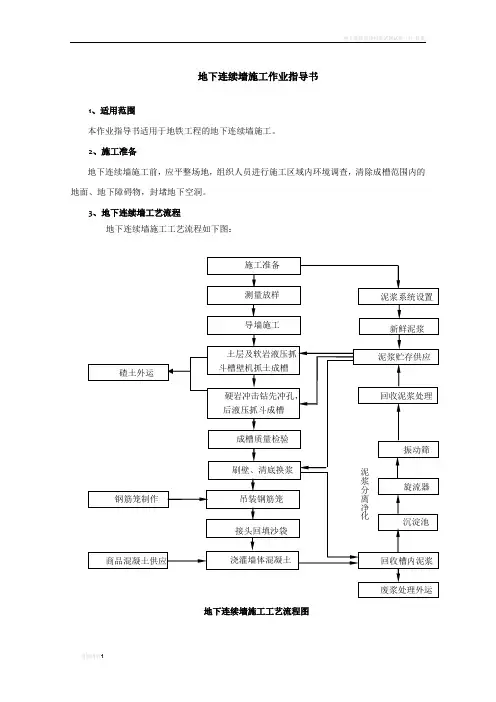

地下连续墙施工作业作业指导书
地下连续墙施工作业指导书 1、适用范围 本作业指导书适用于地铁工程的地下连续墙施工。 2、施工准备 地下连续墙施工前，应平整场地，组织人员进行施工区域内环境调查，清除成槽范围内的地面、地下障碍物，封堵地下空洞。 3、地下连续墙工艺流程 地下连续墙施工工艺流程如下图： 地下连续墙施工工艺流程图
4、导墙施工 导墙是控制地下连续墙各项指标的基准，它起着支护槽口土体，承受地面荷载和稳定泥浆液面的作用。 （1）、导墙设计 根据施工区域地质情况，导墙做成“┓┏”形现浇钢筋混凝土结构，内侧净宽度比地下连续墙宽50mm，如图所示： 车站基坑导墙 导墙示意图 （2）、导墙施工 用全站仪放出地下连续墙轴线，并放出导墙位置(地下连续墙轴线向基坑外侧外放100mm)，导墙开挖采用小型挖掘机开挖，人工配合清底。基底夯实后，铺设50mm厚C20混凝土垫层，混凝土浇筑采用插入式振捣器振捣。导墙顶高出地面不小于100mm，以防止地面水流入槽内，污染泥浆。导墙顶面做成水平，考虑地面坡度影响，在适当位置做成台阶。在导墙的混凝土达到设计强度前，禁止任何重型机械和运输设备在其旁边通过。导墙施工缝与地下连续墙接缝错开。其施工顺序如下：
（3）、导墙开挖： 导墙开挖深度一般1.5-2m（以设计要求为准），根据地质情况分析，开挖采用垂直开挖或放坡开挖。 其具体开挖措施如下： ①导墙开挖采用反铲挖掘机开挖，人工配合。每次开挖长度以30m为宜，防止开挖后，暴露时间过长，引起槽壁坍塌。 ②挖掘机横跨在导墙上，沿白色石灰边线，后退挖掘。土方运输车停在挖掘机侧后方，运输路线不得靠近导墙2m范围。在沥青路面开挖时，应先用切割机沿导墙开挖边线，将路面切除后在进行开挖，减少对沥青路面的破坏。导墙槽开挖应一次成型，不超挖，不欠挖，禁止挖掘机在导墙槽顶部或周边3m内来回走动。 （4）、导墙施工的技术要求： ①内墙面与地下连续墙纵轴线平行度误差为±10mm。 ②内外导墙间距误差为±10mm。 ③导墙内墙面垂直度误差为5‰。 ④导墙内墙面平整度为3mm。 ⑤导墙顶面平整度为5mm。 5、泥浆制备与管理 泥浆主要是在地下连续墙挖槽过程中起护壁作用，泥浆护壁技术是地下连续墙工程基础技术之一，其质量好坏直接影响到地下连续墙的质量与安全。 （1）、泥浆配合比 根据地质条件，泥浆采用膨润土泥浆，针对松散层及砂砾层的透水性及稳定情况，泥浆配合比如下：（每立方米泥浆材料用量Kg） 膨润土：水=80：1000 上述配合比在施工中根据试验槽段及实际情况再适当调整。 制备泥浆的性能指标如下：
地下连续墙施工要点
导墙施工 导墙施工顺序:平整场地→测量定位→挖槽→浇筑垫层→绑扎钢筋→支模板→浇灌混凝土→拆模板并设置支撑→导墙外侧回填土。 导墙施工设计要点: (1) 导墙厚20 cm 、高1. 5 m , 内净距85 cm , 比地下连续墙宽度大5 cm , 为液压抓斗机施工留工作面。导墙中心线施工允许偏差±10 mm 。 (2) 为保证连续墙转角处混凝土的施工质量,在转角的一边导墙向外延长40 cm , 导墙顶部比地面高出20 cm , 以防止地面水流入槽内。 (3) 在导墙顶做槽段划分和标高标志,以此控制钢筋的安装标高。 (4) 导墙内侧拆模时,应立即在墙间加设两道支撑,外层侧回填土应对称进行,并分层夯实。 (5) 在导墙混凝土达到设计强度90 % 之前,禁止任何重心型机械设备在旁边1 m 范围内行使、停置和作业,以防止导墙受压变形。 (6) 在导墙混凝土达到设计强度90 % 后,才可进行地下连续墙的施工作业。 导墙是地下连续墙施工的第一步，它的作用是挡土墙，建造地下连续墙施工测量的基准、储存泥浆，它对挖槽起重大作用。根据我们使用的情况看来主要有以下几个问题。 （1）导墙变形导致钢筋笼不能顺利下放 出现这种情况的主要原因是导墙施工完毕后没有加纵向支撑，导墙侧向稳定不足发生导墙变形。解决这个问题的措施是导墙拆模后，沿导墙纵向每隔一米设二道木支撑，将二片导墙支撑起来，导墙砼没有达到设计强度以前，禁止重型机械在导墙侧面行驶，防止导墙受压变形。 如导墙已变形，解决方法是用锁口管强行插入，撑开足够空间下放钢筋笼。 （2）导墙的内墙面与地下连续墙的轴线不平行 这个问题在我们的施工过程中曾经碰到过，超声波测试结果显示，由于导墙本身的不垂直，造成整幅墙的垂直度不理想。 导墙的内墙面与地下连续墙的轴线不平行会造成建好的地下连续墙不符合设计要求。解决的措施主要是导墙中心线与地下连续墙轴应重合，内外导墙面的净距应等于地下连续墙的设计宽度加50mm，净距误差小于5mm，导墙内外墙面垂直。以此偏差进行控制，可以确保偏差符合设计要求。 （3）导墙开挖深度范围内均为回填土，塌方后造成导墙背侧空洞，砼方量增多 解决方法：首先是用小型挖机开挖导墙，使回填的土方量减少，其次是导墙背后填一些素土而不用杂填土。 泥浆制备和处理 施工时设置两个泥浆池,每个池尺寸20 m × 5 m ×3 m , 由370 厚加筋砖墙砌筑,内批水泥砂浆并抹光。泥浆池分4 格,其中2 格为沉淀,另2 格分别为储浆与造浆作用。 施工用的泥浆采用优质粘土与膨润土,由泥浆搅拌机搅拌制备。泥浆成分的重量配合比为水1 , 膨润土10 % , 甲基纤维素0. 05 %～0. 1 % , 烧碱0～ 0. 3 % 。新制备的泥浆在泥浆池中存放24 h , 使粘土充分水化后,再使用。 泥浆拌制与使用,每天检查不少于两次,其性能应满足施工要求。对于循环再生利用的泥浆,要适当掺加甲基纤维素和烧碱,并经过检验合格。 施工期间为避免槽壁塌方,槽内泥浆面必须高于地下水位1 m 以上,在砂层施工时应适当提高泥浆比重与粘度,增加泥浆的储备量。 泥浆处理采取机械与重力沉淀相结合的方法。从槽中置换出来的泥浆经过机械处理后流入沉淀池,
地下连续墙施工作业指导书
第一章施工总体安排 1.1 工程管理目标 1.1.1 工程质量目标 a.保证工程质量全部达到验收标准，合格率达到100%，优良率达到95%以上，争创天津市优质工程，争创鲁班奖。 b.规范化作业，强化工序验收；内实外美；达到合同约定的要求和行业先进水平。 c.杜绝质量事故，克服质量通病。 1.1.2 工期目标 本标段合同工期为603天，我单位计划主体工程围护结构开工日期2005年12月15日，完成日期2006年3月15日。 1.1.3 安全目标 地面沉降、变形均控制在允许范围内。 杜绝死亡、重伤事故；杜绝重大交通事故、重大火灾事故；年轻伤率控制在10‰以内，职业病发病率控制在1‰以内。改善作业条件，降低员工劳动强度，把职业病降低到国家标准范围内。 1.1.4 文明施工目标 争创天津市市级文明工地；争创天津市文明样板工地。 1.1.5 环境保护目标 a.施工现场作业噪声、三废处理等控制在天津市政府的相关要求内，做到不扰民。 b.施工现场环境、植被等保护满足相关规定。 1.2 施工顺序 根据工期要求，设二个工作面同时施工。车站先施工两侧端头井地下连续墙，然后集中进行中间段地下连续墙施工。配置两台液压抓斗,每12个槽段为一循环，每6个槽段为一组，采用跳跃式开挖、浇筑，第一组施工完成后，再进行第二组
施工，以此循环。 1.3 施工准备 1.3.1施工场地平整及布置 津赤路站位于部分绿化带和农业用地上，因此不受地下管线切改的影响。农用地分布多个池塘、灌渠，表面被废弃泥浆覆盖，地基软弱，地质条件极差。施工场地内倾倒大量泥浆致使施工条件恶化，故施工前对此区域要进行补勘，编制切实可行的施工方案，批准后再行施工。 施工现场布置严格按照天津市文明施工管理要求进行，施工围挡采用砖墙，并刷彩。墙高２.５ｍ，墙厚0.24m，每隔4m设0.5×0.37m墙垛，墙垛顶安装灯饰，采用实体大门，且宽度不小于６ｍ。施工场地内设置现场办公区，生活区及加工区。环车站四周设置宽６ｍ、长约380m的硬化路面，暗沟排水。施工现场门口设置门卫、洗车台、废水回收沉淀池。 (1)钢筋笼制作场地 钢筋笼制作场地由钢筋加工平台、钢筋堆放场和钢筋笼制作胎模、钢筋焊接设备组成，设置在施工现场靠近施工通道的适当位置。钢筋笼平台的尺寸为35×7.5m，采用标号C20厚15cm素砼地坪，并保持一定的平整度，共设四个钢筋笼制作平台。 (2)泥浆池 泥浆池设置在车站范围外，采用砖砌结构，砂浆抹面，砂浆重量配合比为1：2（水泥：砂）。共设置２组容量为6×24×2.5m3的泥浆池和两个4×6×2.5 m3的废浆池，具体位置见平面布置图。泥浆池高于地面１.５ｍ以上，容积为单幅地下连续墙施工所需泥浆量的１.５倍以上。 (3)集土坑 在施工现场设置一个可以各容纳三幅槽壁土方量的集土坑，挖出的泥砂，倒入集土坑沥干后外弃到指定地点，以免挖影响文明施工。 详见施工平面布置图 1.3.2施工用电 施工用电由市政电网接入施工场地，电缆沿围挡布置，穿越道路的部分预埋钢管。地下连续墙配置两台315KVA变压器，沿基坑方向位置上设置两个总配电
地下连续墙施工工艺要求
地下连续墙施工工艺要求 地下连续墙施工工艺：测量放线→导墙施工→地下墙成槽→清基→钢筋笼吊放→水下砼浇注。 (1)导墙施工 导墙采用C20 钢筋砼现场浇制，断面为" " 型，尺寸见附图所示。施工注意事项：放线要正确，导墙之间距离比挖槽设备大4cm；导墙土方开挖要有排水系统；模板、钢筋符合施工规范要求；导墙在拆模后及时用木方将左右导墙之间支撑起来，并且在导墙达到强度以前禁止重型机械在旁边行走，以防导墙变形。 (2)泥浆工程 ①泥浆配合比在地下墙施工中，泥浆的优劣将直接影响地下墙成槽施工，根据地质资料和上海地区地下墙施工经验初拟以下： 陶土粉10 ～12% 纯碱0.5% CMC 0.3% 新浆指标： 粘度18 ～25s 比重1.05 ～1.07g/cm 攩3 攪 失水量<10ml/30min
泥皮厚<1mm/30min PH 值7 ～9 胶体率98 ％ 泥浆配合比在施工中应根据材料的性能，土质情况实际予以调整。 ②泥浆搅拌系统及拌制方法 泥浆搅拌系统由600l 高速回转的泥浆搅拌机，φ200 螺旋输送机等设备组成，工作出泥量4 立方米/ 小时，泥浆制作时应确保水压和水量。 泥浆搅拌作业棚的搭建要求与水泥库相同，严禁陶土粉受潮，地面需填高，泥浆搅拌机作业区的净空需保证5 米以上。 泥浆搅拌直接影响泥浆的质量，必须严格按照操作规程办事，即先配制1.5%CMC均匀溶液，静止5 小时，按配合比在1000l 的搅拌桶内加水，纯碱，陶土粉，搅拌3 分钟以后方能加入CMC溶液，继续搅拌数分钟，存放24 小时后方可使用。 ③泥浆循环系统 该系统布置在结构中部25× 15m，高2.5m（地下 1.2m，地上1.3m），设计容积大于700m攩3 攪，能满足两个作业区的需要，见附图示。 ④泥浆管理
7.地下连续墙混凝土灌注作业指导书
目录 1.适用范围 (1) 2.作业准备 (1) 2.1临建工程设计 (1) 2.2技术准备 (1) 2.3人员准备 (1) 2.4机械设备准备 (1) 2.5材料、试验准备 (1) 3.技术要求 (2) 4.施工程序与工艺流程 (2) 4.1施工程序 (2) 4.2工艺流程 (2) 5.施工方法与要求 (2) 5.1导管水密性试验及安装 (2) 5.2导管安放 (3) 5.3二次清底 (3) 5.4混凝土灌注 (3) 5.5接头箱起拔 (4) 5.6墙体接头处理 (4) 6.劳动组织 (5) 7.材料要求 (5) 8.机械设备配置 (6) 9.质量控制及检验 (6) 9.1地下连续墙混凝土灌注作业验收标准 (6) 9.2地下连续墙混凝土灌注作业要点 (7) 10.安全及环保要求 (7)
10.1安全要求 (7) 10.2环保要求 (8)
新塘经白云机场至广州北城际轨道交通站前工程XBZH-2标 四工区地下连续墙混凝土灌注作业指导书 1.适用范围 适用于珠三角城际新白广XBZH-2标四工区地下连续墙混凝土灌注施工。 2.作业准备 2.1临建工程设计 搅拌站、施工便道、泥浆池、现场灌注砼平台等已完成，符合砼灌注施工需要。 2.2技术准备 已查阅施工现场场地工程地质资料和必要的水文地质资料，完成施工图复核并编写图纸会审记录，并编制地下连续墙砼灌注施工技术交底。 下导管前检查导管质量及气密性须符合规范要求；计算封底砼方量及所需漏斗体积、计划封底方案；砼灌注前对泥浆比重、含砂率、沉渣厚度等进行检测，符合设计及规范要求。 2.3人员准备 管理人员已按照合同约定进场，施工人员已进场并经安全教育培训并考试合格后上岗。 2.4机械设备准备 混凝土采用工区搅拌站生产，混凝土灌车运输，地下连续墙混凝土灌注采用罐车直卸方式，漏斗口锥形塞快速起拔、导管及漏斗提升采用冲击钻，导管及漏斗安装、拆除采用吊车配合，接头箱（管）起拔采用千斤顶、提升拆除采用履带吊。 2.5材料、试验准备 地下连续墙施工混凝土配合比已报审监理工程师批准同意使用。按照施工设计图要求及理论配合比，钢材、水泥、砂石料等材料已进场，经试验室抽检合格并报监理工程师审核，满足正常施工需要。 中铁八局集团有限公司珠三角城际新白广XBZH-2标四工区项目部第1页共8页
建筑工程施工作业指导书
西安市火车站改造安置楼项目总承包二标段工程施工 作 业 指 导 书 编制部门: 质量管理科 编制日期: 2016年2月 1 日 实施日期: 2016年2月 1 日
《作业指导书》编撰说明 “百年大计，质量第一”，质量是企业的生命、是效益的源泉，是企业生存和发展的根本，企业做大做强离不开质量的提高。为进一步了加强企业自身的基础管理，规范现场施工操作，保证工程质量，多闯优质工程，结合我公司的实际情况,编撰了本公司工程施工质量管理《作业指导书》，本书在吸收施工行业新技术、新材料、新机具、新工艺等先进实用成果的基础上，结合了本企业技术发展与实践经验进行编撰，可作为公司基层项目部在承建的建设项目施工过程中,控制工程质量的参考依据。 《作业指导书》以国家现行的建筑设计、施工规范和规程、质量检验评定标准为依据，借鉴本行业的部分相关成果，结合本企业的技术条件、特点等要求进行编写。全书共分11章，每章节按施工准备、操作工艺、质量标准、质量通病、成品保护、施工注意事项等编写层次，突出重点，内容基本涵盖作业流程。 《作业指导书》除按照国家及行业的现行建筑设计、施工规范和规程外，还主要参考《建筑工程质量通病防治手册》、《建筑施工工艺标准》、《建筑安装工程施工工艺及操作规程》、《建筑给排水施工手册》、《工程建设监理手册》、《建筑工程施工质量验收规范》、《建筑施工手册》等相关文献资料，该《作业指导书》在编写过程中曾得到公司总办室、基层各项目部的大力支持和帮助，在此一并表示感谢。 由于时间仓促、编写水平和资料的限制及技术水平的限制，《作业指导书》还有很多错误、遗漏和失妥之处，恳请大家多提宝贵意见，以便今后修订，本《作业指导书》仅做参考之用。 编写： 年月日 第一章总则
地下连续墙钢筋笼吊装作业指导书(2021)
地下连续墙钢筋笼吊装作业指 导书(2021) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0147
地下连续墙钢筋笼吊装作业指导书(2021) 一、钢筋笼起吊重量、高度及配备机械分析 钢筋笼的起吊安装是地下连续墙施工中的重、难点工序。本工程地下连续墙最重钢筋笼为DBZ-1、DBZ-2型，其重为65t，可将其考虑做成2个L型钢筋网片；第二重钢筋笼为盾构始发井DBL-1型地下连续墙钢筋笼，其重量48t（双工字钢）。明挖范围内钢筋笼的重量多为30~38t之间。 查得200t吊车的技术参数值，臂长在56m，幅度在12m，可起吊48t重物。副吊车75t配合起吊满足吊装要求。 施工工程中以最长钢筋笼45.8m（以工字钢板长度计）及最大重量为48t考虑。经计算，主吊机200t起吊重量为23.9t，则副吊机的起吊重量为：24.1t。 起吊点部位全在钢筋笼底部穿杠（厚壁钢管直径100mm，壁厚
20mm）。钢丝绳伸向底部穿杠整体起吊。 钢筋笼横向加固详图见下图所示： 钢筋笼吊点处横断面加强筋示意图 钢筋笼纵向加固详图见下图所示： 吊装高度验算：钢筋笼离地高度300mm，最长钢筋笼为45800mm，吊装绳具高度（钢筋笼顶至主吊钩处）为4509mm。主吊钩以下的起重高度为50609mm。 二、钢筋笼吊装工艺 1、施工平面布置 钢筋笼的制作场地设在所需制作的地连墙附近，使用先平移再吊装或直接吊装的方式下放钢筋笼。 2、机械的选择 主吊机采用200t履带吊；副吊机采用75t履带吊。 3、吊具设置 吊绳采用Φ56和Φ31、Φ20三种钢丝绳,钢丝绳直接挂在吊机的吊钩上。卡环型号采用GD40，其安全荷重为350KN,即每个吊点可
地下连续墙施工工艺流程
地铁站维护结构地下连续墙施工工艺 地下连续墙施工工艺流程 地下连续墙的主要施工工艺流程详见图: 图地下连续墙施工工艺流程 一．导墙测量放样 根据工程测量控制桩点，准确测量出地下连续墙的轴线和导墙样线并及时设置可靠牢固的施工控制桩点。 （1）高程测量 在围挡脚内侧布设一条闭合水准线，并与已知高程基准点联测，计划在地墙施工区域设2处高程点，以方便施工。设置的位置应选择在不易受外界影响的区域，并用红油漆作出醒目标志。 定期对连续墙上与导墙上的高程控制点进行复核。 （2）平面测量控制
根据图纸要求，放线时根据上级单位提供的现场坐标控制点，以设计图纸坐标为依据，进行测量放线并经建设单位、监理复测验收合格后，才能开始导墙施工。地下墙导线测量网应闭合。定期对现场设置的固定测量控制点进行复核。二．导墙施工 （1）导墙基槽开挖 1）导墙基槽深度约~，土质为回填土，可采用垂直开挖。为防止导墙基槽开挖时损坏不明地下管线，首先采用人工进行探槽开挖，确认无地下管线后,再采用挖掘机开挖，人工配合清底、夯填、整平。 2）遇有地下管线时，在对地下管线采取保护措施后,进行开挖,在管线外侧范围内采用人工进行开挖. 3）导墙分段施工，分段长度根据模板长度和规范要求，一般控制在30～60m，本工程分段长度控制在50m以内。 4）导墙开挖前根据测量放样成果、地下连续墙外放100mm，实地放样出导墙的开挖宽度，并洒出白灰线。 5）为及时排除坑底积水，在两端设置积水井，在一定距离设置集水坑，用抽水泵外排。 （2）墙体施工 1）导墙沟槽开挖后立即将导墙中心线引至沟槽中，验槽后，根据技术要求及时浇筑一层15cm厚C15的混凝土垫层，以此作为施工时的底模。 2）底模施工结束后安装及绑扎导墙钢筋，钢筋施工结束经“三检”合格后，填写隐蔽工程验收单，报监理验收，经验收合格后方可进行下道工序施工。 3）导墙模板采用组合钢模板，模板加固采用钢管支撑加固，上部支撑的间距不大于2米，下部支撑的间距不大于1米，模板将加固牢固，严防跑模，并保证轴线和净空的准确，砼浇注前先检查模板的垂直度和中线以及净距是否符合要求，经“三检”合格后报监理通过方可进行砼浇注。 4）砼浇注采用商品砼，溜槽入模，砼浇注时两边对称分层交替进行，严防跑模。如发生跑模，立即停止砼的浇注，重新加固模板，并纠正到设计位置后，再继续进行浇注。浇注过程中，按照规范做抗压试块和做坍落度实验，以检验混凝土质量。 5）砼的振捣采用插入式振捣器，振捣间距为左右，防止振捣不均，同时也
框格式地下连续墙施工作业指导书
框格式地下连续墙施工作业指导书 批准： 审核： 校核： 编制： 二○一三年十月
目录 1.前言 (1) 2.适用范围 (1) 3.施工准备 (1) 4.施工布置 (2) 4.1施工平台布置 (2) 4.2施工风、水、电布置 (2) 4.3施工道路布置 (2) 4.4供浆系统 (2) 4.5排污系统布置 (3) 4.6钢筋笼及接头钢板焊接组装场地 (4) 5.补勘孔 (4) 6.框格式地下连续墙施工 (4) 6.1临建设施施工 (5) 6.2地连墙成桩、成槽施工 (5) 7.特殊情况处理 (4) 7.1漏浆、塌孔处理 (4) 7.2掉钻、埋钻处理 (4) 7.3卡钻处理 (4) 8.劳动力组合 (4) 9.材料与设备 (5) 10.质量控制 (6) 10.1 各阶段施工质量控制要点 (6) 10.2 节点桩质量控制标准 (8) 10.3 一字槽质量控制标准 (8) 10.4 钢筋笼制安质量标准 (9) 10.5 质量保证措施 (9) 11.安全保证措 (10) 11.1安全管理措施 (10) 11.2施工用电安全措施 (10) 11.3机械施工安全措施 (10) 11.4钢筋笼吊装专项安全措施 (10) 12.环境保护及水土保持 (12) 12.1自然环境的保护 (12) 12.2水源污染防治措施 (12) 12.3临时设施的拆除 (12) 13.附件 (13) 13.1框格式地下连续墙施工参考用表.................................... 错误!未定义书签。
框格式地下连续墙施工作业指导书 1.前言 地下连续墙作为基础处理的一种工程措施，在我国水利水电、矿山、交通及市政工程建设等领域都有不同程度的应用。目前，除了用于防渗和基坑的临时支护的地下连续墙，在一些高层建筑和桥梁工程中还有用来作为承重的基础或者集挡土、承重和防水于一身的“三合一”地下连续墙。在水利水电工程中，地下连续墙主要还是用作基础防渗——防渗墙，而采用框格式地下连续墙对软弱地基进行加固，作为主体结构的基础，承担挡土、挡水、垂直和水平荷载，在四川雅砻江桐子林水电站属于我国大型水利水电工程中首次使用。 为进一步规范框格式地下连续墙施工作业要求、工艺流程，保障框格式地下连续墙施工质量和安全，特编制该作业指导书。 2.适用范围 本作业指导书以桐子林水电站框格式地下连续墙施工为例，适用于采用溜放式冲击钻成桩，液压抓斗或冲击钻成槽的框格式地下连续墙的施工。 3.施工准备 3.1 原材料 3.2.1钢筋、钢材等。 3.2.2膨润土、纯碱、CMC化学浆糊、粘土、防漏剂（采用锯末或纸张纤维等） 3.2.3所有原材料必须具有出厂合格证，并经实验人员报验送检合格后方可使用。 3.2 其它准备 3.2.1图纸会审 检查施工图纸是否有效、完整、准确、合理、可行。 3.2.2质保、安保审核 检查是否建立质量保证、安全保证体系，是否符合要求。 3.2.3分包商审核 审核资质、业绩、质量安全保证体系，主要管理人员及特殊上岗人员资质。 3.2.4特殊上岗审核 审核资质证书是否真实、有效，是否满足施工要求。 3.2.5主要设备审核
地下连续墙施工工艺
2 地下连续墙施工工艺 2.1 工艺流程（见图 1） 2.2 导墙施工 2.2.1 导墙的结构形式 导墙可以由以下几种材料做成： （1）木材。厚5cm的木板和10cm×10cm方木，深度1.7～2.0m。 （2）砖。75号砂浆砌100号砖，常与混凝土做成混合结构。 （3）钢筋混凝土和混凝土，深度1.0～1.5m。 （4）钢板。 （5）型钢。 （6）预制钢筋-混凝土结构。 （7）水泥土。
导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。导墙间距应为设计墙厚加余量（4～6cm），允许偏差±5mm，轴线偏差±10mm，一般墙面倾斜度应大于1/500。到强的顶部应平整，以便架设钻机机架轨道，并作为钢筋笼、混凝土导管、结构管等得支撑面。导墙后的填土必须分层回填密实，以免被泥浆掏刷后发生孔壁坍塌。常见的导墙结构形式见图2。 2.2.2 导墙施工方法 （1）导墙是保证连续墙精度的首要条件，因此，在施工放线前做好技术交底，严格复合，保证定位放线准确。 （2）导墙施作时放宽40～60mm（沿中轴线向两侧，每边放宽20～30mm），是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。 （3）为保证连续墙既满足设计精度又不侵入车站建筑界限，同时保证内衬墙结构厚度，在放线时将连续墙中轴线向外多放120～130mm（一般连续墙内侧轮廓放宽100mm）。 （4）导墙垂直度控制在±7.5mm内，导墙内墙垂直度控制在±3mm内，导墙顶面平行，全长范围内高差控制在±5mm内，导墙轴向误差控制在±10mm之内。 （5）导墙上口高出地面100mm，以防垃圾和雨水冲入导槽内污染或者稀释泥浆。
地下室外墙防水卷材施工作业指导书
地下室外墙防水卷材施工作业指导书 1概况及适用范围 1.1概况 1.1.1卷材防水层一般应采用高聚物改性沥青防水卷材和合成高分子防水卷材，用于 建筑物地下室铺设在结构主体底板垫层至墙体顶端的基面上，在外围形成封闭 防水层。 1.1.2卷材防水层为一或二层。高聚物改性沥青防水卷材厚度不应小于3mm，单层使用 时，厚度不应小于4mm，双层使用时，厚度不应小于1.5mm，双层使用时，总厚度不应小于2.4mm。 A.阴阳角处应做成圆弧或450（1350）折角，其尺寸视卷材品质确定。在转角处、阴 阳角等特殊部位，应增贴1～2层相同的卷材，宽度不宜小于500mm。 B.防水卷材厚度选用应符合下表的规定。 1.2适用范围： 卷材防水层适用于受侵蚀性介质作用或受振动作用的地下工程，铺设在混凝土结构主体的迎水面上。卷材材质，性能厚度应符合设计和规范要求。 2施工准备 2.1施工前应做好防水基层、防水材料及有关施工机具的准备工作。
2.2为了保评正常施工，施工期间必须采取有效措施使基坑内地下水位降低到垫层 以下不少于300mm处，基坑内不允许有积水。 2.3地下室外墙找平层施工前的基层处理。 2.3.1基层面上的泥土浮浆必须铲除，冲洗干净，对高凸处的混凝土凿去修平。 2.3.2所有穿墙管件、卫生设备等必须安装牢固，接缝严密收头圆滑，不得有任何松 动现象。 2.3.3对突出墙面的螺栓必须割掉，凿除木垫决，割进墙面20mm，；对割除的螺拴端头 用1：2水泥防水砂装修平。 2.3.4隔衣浇水润湿。 2.4找平层走工前应先刷界面剂，界面剂的配合比为干粉：水＝4：1，应搅拌均匀 成厚糊状(稠度为l00—120mm)，用铁板均匀涂抹在基层面，厚度约2mm左右， 过10—20分钟稍干后(视气温而弄)立即进行水泥砂浆找平层施工。找平层厚度 大于10mm叶应分两次粉刷，阴阳角应做成圆弧形或钝角。若采用高聚物改性沥 青卷材，钝角边长宜不小于50mm，若采用高分子卷材阴阳角圆弧半径不小于2cm。 2.5防水卷材施工前的基层处理。 2.5.1防水基层应清洁、平整、干燥，如有凹凸不平、松动起砂、蜂窝麻面等缺陷， 应用1：3速凝、早强水泥砂浆找严，如有油污、铁持等要用钢丝刷、砂纸和有 机溶剂清除干净。对阴阳角、管道根部等部位更应认真清理。 2.5.2用2m长立尺检查，基层与立尺间的最大空隙不应超过5mm，且每米长度内不得 多于一处，空隙仅允许平缓变化。 2.5.3基层应比较干燥，含水率在9％以内才能施工。一般混凝土浇筑后一个月或砂浆 抹完10d以上才能施工。如施工中没有测合水率的手段，可在基层上放一块防 水卷材，3—5h后看卷材下面有无水珠，如基本没有就可以施工。 2.6防水卷村施工的人员选择 2.6.1防水卷村施工的操作人员应选择有操作证并具有一定卷材施工经验的人员。 2.6.2施工前垃根据具体防水材料及工艺要求，对操作人员进行必要的培训及交底。 2.6.3施工人员明确了解各部分卷材的施工流程及施工要求。

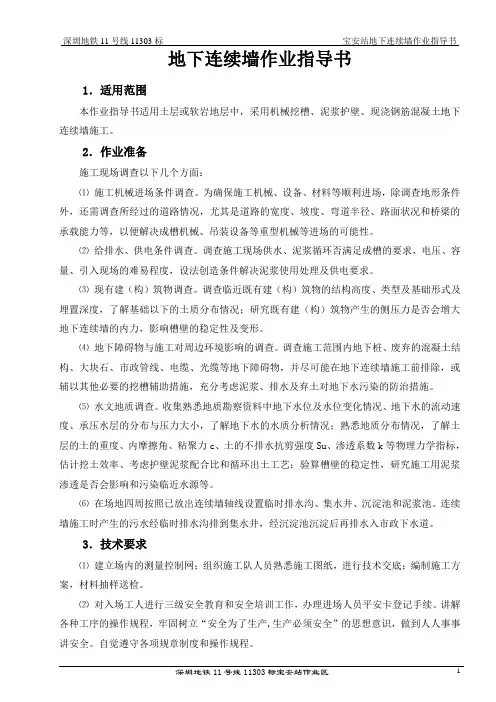

3地下连续墙作业指导书
