交通运输网络连续性，运输方式，服务水平
陆上交通运输网络可达性，规划区内某一点出发 抵达任一目的地的行程距离、行程时间或费用的大 小。它反映各节点间交通的便捷程度。
结构性能评价指标
交通运输网络中的协调发展，营运里程，客货运 量，客货运周转量 ，客货流密度与运送能力的比值 交通运输网络的覆盖形态
3、形成集装箱内陆运输通道 构筑8大集装箱港通往腹地的主要通道，并连接130个集装箱 中心站和中转站所在城市，其中，中心站所在城市40个，中 转站所在城市90个。
交通流理论模型
概率统计模型 排队论模型 跟弛模型 流体模拟理论：车流波
网络的连通性与交通流动态平衡
交通流动态平衡 瓶径转移
交通诱导的负作用
交通网络失连： 京沪高速公路天津段几十公里天津外环线公路 京杭运河济宁以北段的复航
3.3 交通运输网络的可靠性
以往交通模型通常假定路段总是以最大的通行 能力在服务,并认为网络结构一直是固定不变的 交通运输网络的可靠性分析最初的驱动力来源 于地震等自然灾害对道路网络连通性的影响. 同时,还有许多诸如洪水、山崩、交通事故、道 路破坏、上下班和节假日等因素,都会导致网络通 行能力的下降. 交通运输网络的可靠性研究主要就是探讨这些 不确定性因素对交通运输网络的影响.
20
五纵：同江--三亚、北京－福州、北京--珠海、重庆－湛江、二连浩特－河口 七横：绥芬河－满洲里、丹东－拉萨、青岛－银川、连云港--霍尔果斯、 上海--成都、上海－瑞丽、衡阳－昆明
21
22
1、连接大中城市
国家高速公路网连接所有现状人口超过20万的大中城市。 2、构筑综合运输体系
为保障综合运输体系的协调发展，国家高速公路网需连接重 要的交通枢纽城市，包括50个铁路枢纽城市、50个主要港口、 67个航空枢纽及140多个公路枢纽城市，其中具有综合运输 功能的枢纽为48个。
交通运输工程系统分析.ppt
第一章 概 论
1.1 系统与系统分析 （1）系统的定义
系统是由一些相互联系、相互依赖、互感相关的 独立单元或部分组合而成的复杂集合，每个单元或 部分具有各自的特性和功能，这些相关单元或部分 按一定目的和结构方式协调统一在系统的整体中， 以实现特定的系统功能。
（2）系统的属性
• • • • • • • • 普遍存在性（Ubiquity) 天然与人造共存（工程系统是人造的） 物理与概念同在 局部与整体相互影响和协调性 系统的目的性 系统的层次性 系统范围和功能的界定人为性 涉及学科的广泛性和综合性
定性分析主要考虑以下几个方面： 1）政策与战略的选择； 2）价值观的分析；
3）政治与行政的因素；
4）超理性的因素。
第二章 线性规划
线性规划（Linear Programming)是数学运筹学中 的一种最优数学规划的方法，它所求解的是目标函数 与约束方程均为线性方程或线性不等式的最优化问题。
2.1 线性规划建模
系统分析的方法论包括：
1）利用数学的、物理的、仿真的方法对工程分析对 象建立模型和进行定量的分析与研究；
2）利用专家的工程经验和常识知识对工程分析对象 进行定性的分析与研究； 3）定量与定性方法相结合的系统分析方法；
4）微观与宏观分析方法相结合。
系统分析方法论是一个多学科的综合体，从整体 和系统的观念认识和分析系统的各个组成单元特性和 内在关系，以及各单元协调形成的系统整体特性。
建立和实施数学模型是系统分析过程中的中心内容。
建立数学模型的步骤： 1）初步设计数学模型。可采用经验的、套用已有 的、在已有的基础上进行修正、设计全新的； 2）利用调查获得的反映系统特性和行为的数据资 料去标定系统模型技术参数，初步验证模型的 科学合理性； 3）使用系统模型对未来进行预测； 4）修正系统模型，经验证对需要修正的模型进行 修正，以保证模型的可用性、科学性、以及合 理性。
交通运输工程学综合运输体系(共84张PPT)
各种运输方式都有何组织形式？
公路（按经营方式） 将车辆出租给个人或部门，定次、定程或定期使用——包 车运输； 按照运输合同或协议，派车完成运输任务；
班车运输
按照托运货物的要求，派车和组织车辆合理运行。
民用航空（通过组建航线 ） 按航线内容：班期飞行、加班飞行、包机或专机飞行；
按航线区域：国内航线、国际航线
– 地形、地质、水文、气候等可影响交通线站的位置、走 向和技术标准，同时，因地制宜是处理好运输布局的基 础。
点、线、面结合，综合利用各种运输方式
点：站、港、枢 纽
线：线路、航线 面：交通运输网
节约用地
– 在中国这个有着13亿人口的国家，城市人均建设用地之 多，甚至超过世界最繁华的城市之一纽约，总量更是已 达世界第一。
线选择, 路单填写和收费; 旅客购票, 检票; 运输工具的停放、技术
维护和调度。
从运输枢纽在运输全过程中所承担的主要作业任务
来看它的基本功能是保证完成四种主流作业:
直通作业
中转作业 枢纽地方作业 城市对外联系的相关作业
运输枢纽的分类？
按地理位置分
陆路运输枢纽: 如北京、郑州 滨海运输枢纽: 如上海、大连 通航江河岸边运输枢纽:长江干流从宜宾至上海13 个此类运
航线
指一定方向上沿着规定 的地表面飞行，联络两 个或几个地点进行定期 或不定期运输业务的空 中交通线。
综合运输中结合部有哪几种？
过程结合部：在运输过程中，由各工种协同完成某一特定功能的作
业过程； 空间结合部：各部门、各单位相互衔接、共同管理的区域；
时间结合部：在连续的运输生产过程中，各工种、各工序必须
– 目前，中国城乡建设用地约24万平方公里，城市人均建 设用地已达130多平方米，远远高于发达国家人均平方 米和发展中国家人均平方米的水平城市的兴衰，而城市建设 和发展反过来推动交通运输事业的发展。
交通运输系统工程课件 第3章 运输系统分析
3.1.2 系统分析的对象及内容
• 系统分析提问
3.1.3 系统分析的原则
• 外部条件与内部条件相结合的原则
– 任何系统都不是孤立存在的，系统的生存和发展是以外部环境为条件的，环境的变化对系统有 着很大的影响
– 对系统的外部条件进行分析和研究，在于弄清系统目前和将来所处环境的状况，把握系统发展 的有利条件和不利因素
第三章 运输系统分析
《交通运输系统工程》
3. 运输系统分析
3.1 系 统 分 析 3.2 运 输 系 统 目 的 分 析 3.3 运 输 系 统 结 构 分 析 3.4 运 输 系 统 与 环 境 相 互 影 响 分 析
3.1 系统分析
3.1.1 系统分析的基本概念 3.1.2 系统分析的对象及内容 3.1.3 系统分析的原则
的情况 • 由于科学技术的进步，现有系统是否过于落后而必须发展新系统 • 在客观环境中是否出现了功能超过现有系统的竞争系统 • 系统的用户是否提出了新的要求
3.2.3 运输系统目的分析的内容
系统目的的可实现性: 系统目的的可实现性是指改造或新建一个系统时，提出的 系统目标在客观上是否能够实现 • 系统目的的科学性 • 系统目的的可实现性 • 系统目的的完善性 • 系统有无具体的指标体系
• 运输系统结构分析的目的，就是要弄清和理顺运输系统各构成要素(子系统)之 间的关系，为实现系统功能建立起优良的系统结构
3.3.2 系统结构与系统功能的关系
• 结构是完成系统功能的基础 • 不同的系统结构产生不同的系统功能和功能效率
3.3.3 运输系统结构分析的任务
• 运输系统组成要素分析 • 运输系统要素间的关系分析 • 运输系统结构分析 • 运输系统结构的稳定性分析 • 运输系统结构的合理性分析
交通运输系统规划基本原理ppt课件
1、综合运输，协调发展 2、切合实际，量力而行 3、讲究效益，保护环境 4、系统分析，整体优化
2.3运输网络布局和形成原理
一、运输布局理论
1 产业布局理论 工业布局理论： 龙哈德：首开以数学的方法研究工业区位的先河，其“运输
吨公里”最小地点的区位决定模式”具有重要意义。 韦伯：区位因子有两类： 一般因子：包括， 运输区位法则：运输吨公里最少地点； 劳动区位法则：区位从运费最小地点移向劳动费最小地点
充分发挥各种运输方式的优势； 运输布局尽量避免倒运； 运输革命的关键是降低运费，尤其是港站费用。 （2）E.塔费的运输发展四阶段论
2.3运输网络布局和形成原理
（3）我国运网布局的基本理论 面广 网络 分层次 现代运输工具 适应需求 运网的推拉作用
2.3 运输网络布局和形成原理
二、运输网络形成原理

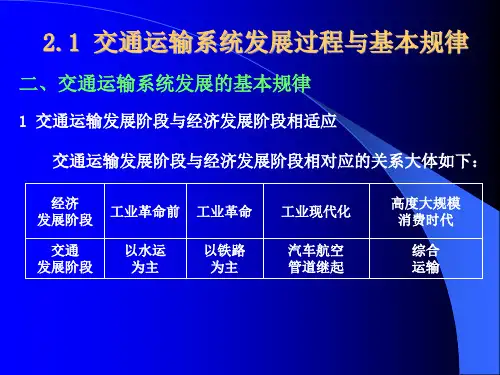

2.1 交通运输系统发展过程与基本规律
（3）运输强度系数法 所谓运输强度系数，是指运输周转量与国民生产总值的比
值，即单位国民生产总值所产生的吨公里（或人公里）数。运输 强度系数与国家自然地理条件、资源分布、人口分布、工业布 局、国民经济构成、原材料加工水平、工业专门化程度等等因素 有密切的关系。同其它国家相比，我国运输经济密集程度很高， 约为美国的2倍，日本、韩国等的8倍。这是由于我国腹地辽阔、 资源分布与工业布局不均等因素所致的。
的前提是劳动费用的节约额大于运费增加额； 聚（集）（分）散法则：区位从运费最小点移向集聚地或
分散地的的前提是由于集散获得的利益大于运费的增加额。 其它的：行为学派、市场学派
2.3运输网络布局和形成原理
2 运输布局理论 （1）胡佛，其运费结构理论：单位距离（吨公里）的运价与
运距的增长不按比例增长，而是随着距离的增加而递减。 其意义在于：
2.3运输网络布局和形成原理
一、运输布局理论
1 产业布局理论 工业布局理论： 龙哈德：首开以数学的方法研究工业区位的先河，其“运输
吨公里”最小地点的区位决定模式”具有重要意义。 韦伯：区位因子有两类： 一般因子：包括， 运输区位法则：运输吨公里最少地点； 劳动区位法则：区位从运费最小地点移向劳动费最小地点
充分发挥各种运输方式的优势； 运输布局尽量避免倒运； 运输革命的关键是降低运费，尤其是港站费用。 （2）E.塔费的运输发展四阶段论
2.3运输网络布局和形成原理
（3）我国运网布局的基本理论 面广 网络 分层次 现代运输工具 适应需求 运网的推拉作用
2.3 运输网络布局和形成原理
二、运输网络形成原理
2.1 交通运输系统发展过程与基本规律
（3）运输强度系数法 所谓运输强度系数，是指运输周转量与国民生产总值的比
值，即单位国民生产总值所产生的吨公里（或人公里）数。运输 强度系数与国家自然地理条件、资源分布、人口分布、工业布 局、国民经济构成、原材料加工水平、工业专门化程度等等因素 有密切的关系。同其它国家相比，我国运输经济密集程度很高， 约为美国的2倍，日本、韩国等的8倍。这是由于我国腹地辽阔、 资源分布与工业布局不均等因素所致的。
的前提是劳动费用的节约额大于运费增加额； 聚（集）（分）散法则：区位从运费最小点移向集聚地或
分散地的的前提是由于集散获得的利益大于运费的增加额。 其它的：行为学派、市场学派
2.3运输网络布局和形成原理
2 运输布局理论 （1）胡佛，其运费结构理论：单位距离（吨公里）的运价与
运距的增长不按比例增长，而是随着距离的增加而递减。 其意义在于：
交通运输系统工程
基于 最小 二乘法 原理 ，闸述 了间隔离 散 点数据 的多项 式拟合 方法 ，
探讨 了相 应 函数 模型 及其 具体 应用 ． 结合 油气 弹簧 台 架试 验 ，应
关 键词 ：公路 运输 经济 ；经营 性公 路 ：加 权平 均资 金成 本法 ；基 准 收益 率 ；资本 资产 定价模 型
０ ２１ ２ ８ ０９ ０ ５ ０・３ 铁 路 运 输 ８ ０
安全 系数 和结 构稳 定性 的影 响 ，为 类似 隧道 设计 施 工提 供科 学依
据． 图１ 表 ３ １ ０ 参 ５
经 营性 公路行 业基 准收 益率 的测算 ＝Ｈ ｒｌ ｃｔ ｆ ｒｔ ｍｅｓｒ ｇ ｕｄ ｕ ｏ ｅ ａｕ ｎ ｅ — ａ ｉ
ｏ ｍ ｒｉ ｌｈ ｈ ａ ａ ｅ［ ，中］ 周晓航 ，褚春超 ｆ ｏ ｍｅｃ ｌ ｌ ｉ ｗ ｙ ｒｄ 刊 ｃ ａｔ ｇ ｏ ｔ ／ ，周
上木 工程 学院 ， 哈尔滨 １ ０ ４ ） ５ ０ ０ ∥科学 技术 与工程 ． ２ ０ ， ４ ． 一 ｏ ８ ８（）一
９ ８～ ９ ５ ６】
７ ０～ ７ Ｏ ０２， ７１ ４
介 绍 了铁 路运 输综 合演 练 沙盘 ，该 沙盘 由牵 引供 电系统 和铁 路信 号微机 连 锁模 拟 系统 组成 ．系 统硬 件设 计 ，采 用 了高性 能 的单 片 机 设 计 ，具有 较 强的针 对 性和 模拟 操 作功 能 ，真实 再现 了铁 路运 输 的现 场 作 设备 、工 作 环境 和 ： ｌ 作流 程 ， 町大大 提高 实 践教 学
非 国有 资本 ；经营 性 公路
０ ２０ ９１ ８ １ ９ ５ ０ ・２０ ８
利用 Ａ Ｓ Ｓ有 限元分 析软件 ， 某 公路隧 道的 设计与 开挖 过程进 ＮＹ 对 行 了仿真 分析 ．采 用 二维弹 塑 性有 限元 分析 方法 ，对衬 砌 结构 的 内力 进行 计算 和 分析 ．并 结合 公路 隧道 设计 规 范给 定 的极 限状态 方程 ，计 算 出隧道 衬砌 的 强度 安全 系数 ．研 究 衬砌 厚度 变 化对 其
交通运输系统工程 第三章 系统模型
c
i 1 j 1
m
n
ij
xij
《交通运输系统工程》
n xij 1( j 1,2, , n) i 1 n s.t. xij 1(i 1,2, , n) j 1 xij 0或1(i 1,2, , n; j 1,2, , n)
第三讲 运输系统模型
《交通运输系统工程》
2、模型的构建
设供应点为Ai，该供应点的供应量是ai（i=1,2,…,m）; 设需求点为Bj，该需求点的需求量是bj（j=1,2,…,n）； cij为从第i个供应点到第j个需求点的单位运价； 由供应点Ai发往需求点Bj的物资调运量是xij单位。 假设m个供应点的总供应量等于n个需求点的总需求量（满足产销或
2、模型的构建
设装车的货物可分为1类、2类、…、m类，共有N件（捆）代运 货物。其中1类货物有N1件（捆），它们的重量分别为G11、 G12、…、G1N1；2类货物有N2件（捆），重量分别为G21、 G22、…、G2N2；……；第s类货物共有Ns件（捆），重量分别为 Gs1、Gs2、…、GsNs；以此类推，可以看出： 货物总的件（捆数）：
min G Grs 1,2, , m) s.t. s 1 m N r Grs X rs G0 r 1 s 1
《交通运输系统工程》 第三讲 运输系统模型
3.3 运输系统结构分析
《交通运输系统工程》
第三讲 运输系统模型
五、建模的基本步骤
第一步： 第二步：
明确建模的目的和要求：以便模型满足实际要求，不致产生太大 偏差； 对系统进行一般语言描述：该步是进一步确定模型结构的基础。
第三步：
交通运输系统工程课件
交通运输系统工程课件简介交通运输系统工程是一门涉及交通规划、设计和管理的学科。
它关注的是如何优化交通网络，使得人们能够以最快、最安全、最经济的方式从一个地方到另一个地方。
本课件将介绍交通运输系统工程的基本概念、方法和技术。
目录1.什么是交通运输系统工程2.交通规划3.交通设计4.交通管理5.交通技术1. 什么是交通运输系统工程交通运输系统工程是一个广泛的领域，涉及到了交通规划、设计和管理等多个方面。
它的目标是优化交通网络的效能，提高交通系统的安全性、效率和可持续性。
它考虑的因素包括道路、桥梁、交通信号、交通管理系统、公共交通等。
2. 交通规划交通规划是交通运输系统工程的一个重要组成部分。
它涉及到如何确定交通需求、制定交通政策、规划交通网络等问题。
交通规划师使用各种数据和模型来分析交通需求，预测未来交通流量，并制定相应的交通规划方案。
交通规划的主要目标是实现交通系统的高效性、可持续性和公平性。
为了达到这些目标，交通规划师需要考虑交通需求、土地利用、环境影响等因素，制定合适的交通政策和规划方案。
3. 交通设计交通设计是交通运输系统工程的另一个重要方面。
它涉及到如何设计交通基础设施、交通信号系统、道路标志等。
交通设计师需要考虑道路的几何形态、交通流量、交通安全等因素，设计出具有良好交通能力和安全性的交通系统。
交通设计还包括交通设施的定位和设计。
交通设施的定位涉及到选择合适的位置和布局，以满足预期的交通需求。
交通设施的设计涉及到设计道路、街道、交通信号、停车场等。
4. 交通管理交通管理是交通运输系统工程的一个重要组成部分。
它涉及到如何管理交通流量、提高交通系统的运行效率、减少交通拥堵等问题。
交通管理包括交通信号控制、公共交通管理、停车管理等方面。
交通管理需要使用各种技术和工具来监测交通流量，优化交通信号控制，提供实时交通信息等。
交通管理的目标是提高交通系统的效率和安全性，减少交通拥堵，提供更好的出行体验。
《交通运输》ppt课件
04
CATALOGUE
交通运输发展前景
绿色交通发展
01
02
03
绿色交通理念
倡导低碳、环保的出行方 式，减少交通对环境的负 面影响。
新能源汽车推广
鼓励使用电动汽车、混合 动力汽车等新能源汽车， 减少尾气排放。
节能减排技术应用
推广节能减排技术，如再 生制动、能量回收等，提 高能源利用效率。
智能交通发展
航空运
总结词
快速、远距离运输、高价值货物
详细描述
航空运输是一种快速、远距离的运输方式，适用于高价值货物的运输，如电子产品、药品等。航空运 输系统由机场、飞机和空中交通管理系统等组成。
管道运
总结词
连续、密封、高压运
详细描述
管道运输是一种连续、密封、高压的 运输方式，适用于输送液体和气体物 质，如石油、天然气等。管道运输系 统由管道、泵站和储罐等组成。
联运组织优化
优化多式联运组织，实现多种运输方式的高效衔 接和一体化运输。
物流信息平台建设
建立物流信息平台，实现多式联运信息的共享和 协同管理。
05
CATALOGUE
交通运输案例分析
北京地铁案例分析
总结词：高效便捷
详细描述：北京地铁作为城市交通的重要组成部分，具有高效便捷的特点。它连 接了城市的主要区域，提供了大量的运输能力，有效缓解了城市交通拥堵问题。
《交通运输》ppt课 件
目录
• 交通运输概述 • 交通运输方式 • 交通运输系统 • 交通运输发展前景 • 交通运输案例分析
01
CATALOGUE
交通运输概述
定义与分类
定义
交通运输是指利用交通工具和设 施，实现人员和物资的空间转移 。
中职教育-《交通运输系统工程》思考题：第三章 运输系统分析(刘舒燕 主编 人民交通出版社).ppt
7. 什么是系统环境？系统与环境之间都有哪几种关 系？
8. 如何理解运输系统与环境之间的关系？
二、练习题 1. 已知系统S={s1，s2，s3，s4}的直接关系矩阵为：
试用结构分析法分析该系统的结构，并建立该系统的 层次结构模型。
2. 已知系统S={s1，s2，s3，s4，s5}的直接关系矩阵为：
4. 考虑区域公路交通发展能力问题，假设考虑如表36所列相关要素：
（1）试分析各要素之间的关系，建立直接关系矩阵； （2）建立该系统的层次结构模型； （3）分析影响区域公路交通发展能力的主要因素， 并说明为什么； （4）提出发展区域公路交通能力的对策建议。
一、思考题 1. 什么是系统分析？
2. 怎样理解系统分析外部条件与内部条件相结合的 原则？
3. 怎样理解系统分析当前利益与长远利益相结合的 原则？
4. 怎样理解系统分析局部效益与整体效益相结合的 原则？
5. 怎样理解系统分析中定量分析与定性分析相结合 的原则？
6. 什么是系统结构？怎样理解系统结构与系统功能 之间的关系？
试用结构分析法分析该系统的结构，并建立该系立要素？
3. 考虑交通运输系统结构优化问题，假设考虑如表 3-5所列相关要素：
（1）试分析各要素之间的关系，建立直接关系矩阵； （2）建立该系统的层次结构模型； （3）分析影响运输系统结构的主要因素，并说明为 什么； （4）提出实现运输系统结构优化的对策建议；
8. 如何理解运输系统与环境之间的关系？
二、练习题 1. 已知系统S={s1，s2，s3，s4}的直接关系矩阵为：
试用结构分析法分析该系统的结构，并建立该系统的 层次结构模型。
2. 已知系统S={s1，s2，s3，s4，s5}的直接关系矩阵为：
4. 考虑区域公路交通发展能力问题，假设考虑如表36所列相关要素：
（1）试分析各要素之间的关系，建立直接关系矩阵； （2）建立该系统的层次结构模型； （3）分析影响区域公路交通发展能力的主要因素， 并说明为什么； （4）提出发展区域公路交通能力的对策建议。
一、思考题 1. 什么是系统分析？
2. 怎样理解系统分析外部条件与内部条件相结合的 原则？
3. 怎样理解系统分析当前利益与长远利益相结合的 原则？
4. 怎样理解系统分析局部效益与整体效益相结合的 原则？
5. 怎样理解系统分析中定量分析与定性分析相结合 的原则？
6. 什么是系统结构？怎样理解系统结构与系统功能 之间的关系？
试用结构分析法分析该系统的结构，并建立该系立要素？
3. 考虑交通运输系统结构优化问题，假设考虑如表 3-5所列相关要素：
（1）试分析各要素之间的关系，建立直接关系矩阵； （2）建立该系统的层次结构模型； （3）分析影响运输系统结构的主要因素，并说明为 什么； （4）提出实现运输系统结构优化的对策建议；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

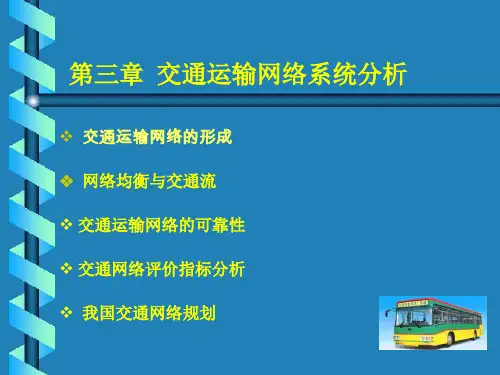

第三章 交通运输网络系统分析
