变速积分PID控制系统设计

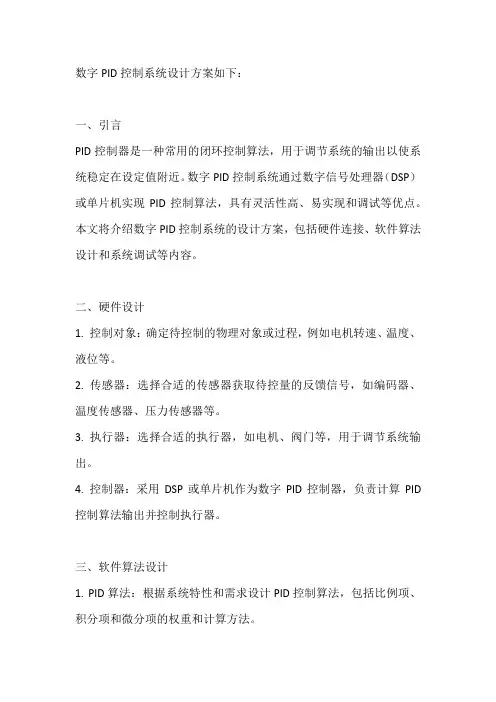

数字pid控制系统设计方案
数字PID控制系统设计方案如下：一、引言PID控制器是一种常用的闭环控制算法，用于调节系统的输出以使系统稳定在设定值附近。
数字PID控制系统通过数字信号处理器（DSP）或单片机实现PID控制算法，具有灵活性高、易实现和调试等优点。
本文将介绍数字PID控制系统的设计方案，包括硬件连接、软件算法设计和系统调试等内容。
二、硬件设计1. 控制对象：确定待控制的物理对象或过程，例如电机转速、温度、液位等。
2. 传感器：选择合适的传感器获取待控量的反馈信号，如编码器、温度传感器、压力传感器等。
3. 执行器：选择合适的执行器，如电机、阀门等，用于调节系统输出。
4. 控制器：采用DSP或单片机作为数字PID控制器，负责计算PID 控制算法输出并控制执行器。
三、软件算法设计1. PID算法：根据系统特性和需求设计PID控制算法，包括比例项、积分项和微分项的权重和计算方法。
2. 离散化：将连续时间的PID算法离散化，适应数字控制器的运算方式。
3. 反馈控制：读取传感器反馈信号，计算PID输出，并控制执行器实现闭环控制。
四、系统调试1. 参数整定：通过实验和调试确定PID控制器中的比例系数、积分时间和微分时间等参数。
2. 稳定性测试：观察系统响应和稳定性，调整PID参数以提高系统性能。
3. 实时监测：实时监测系统输入、输出和误差信号，确保PID控制器正常工作。
五、性能优化1. 自适应控制：根据系统动态特性调整PID参数，实现自适应控制。
2. 鲁棒性设计：考虑系统模型不确定性和外部扰动，设计鲁棒性PID 控制算法。
3. 高级控制：结合模糊控制、神经网络等高级控制方法，优化系统性能。
六、总结数字PID控制系统设计是一项重要的控制工程任务，通过合理的硬件设计和软件算法实现，可以实现对各种控制对象的精确控制。
希望通过本文的介绍，读者能够了解数字PID控制系统的设计原理和实现方法，并在实践中不断提升控制系统设计和调试的能力。

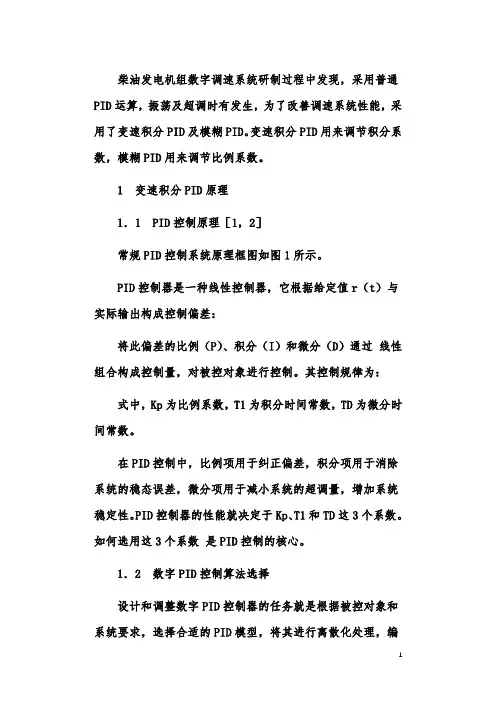

柴油发电机组数字调速系统的设计与分析
柴油发电机组数字调速系统研制过程中发现，采用普通PID运算，振荡及超调时有发生，为了改善调速系统性能，采用了变速积分PID及模糊PID。
变速积分PID用来调节积分系数，模糊PID用来调节比例系数。
1 变速积分PID原理1．1 PID控制原理［1，2］常规PID控制系统原理框图如图1所示。
PID控制器是一种线性控制器，它根据给定值r（t）与实际输出构成控制偏差：将此偏差的比例（P）、积分（I）和微分（D）通过线性组合构成控制量，对被控对象进行控制。
其控制规律为：式中，Kp为比例系数，T1为积分时间常数，TD为微分时间常数。
在PID控制中，比例项用于纠正偏差，积分项用于消除系统的稳态误差，微分项用于减小系统的超调量，增加系统稳定性。
PID控制器的性能就决定于Kp、T1和TD这3个系数。
如何选用这3个系数是PID控制的核心。
1．2 数字PID控制算法选择设计和调整数字PID控制器的任务就是根据被控对象和系统要求，选择合适的PID模型，将其进行离散化处理，编出计算机程序由微处理器实现，最后确定KP、T1、TD、和T，T为采样周期。
微处理器控制是一种采样控制，它只能根据采样时刻的偏差值计算控制量，因此，必须对PID模型进行离散化处理。
用矩形方法数值积分代替式（3）中的积分项，对式（3）中的导数项用后向差分逼近，经推理可得到基本PID控制的位置式算法：式中k——采样序号，k＝0，1，2，……U（k）——第k次采样时刻输出值E（k）——第k次采样时输入的偏差值E（k－1）——第（k－1）次采样时刻输入的偏差值K1——积分系数，K1＝KpT／T1KD——微分数系，KD＝KpTD／T1在数字控制系统中，PID控制规律是用程序来实现的，因而具有更大的灵活性。
由于基本PID控制中引入了积分环节，其目的主要是为了消除静差，提高精度。
但在柴油机调速过程中，突加突减负载时，会引起转速的较大波动，导致短时间内转速出现较大偏差，通过PID积分运算积累，超调量过大，系统产生振荡，严重影响发电机组输出电能的品质。

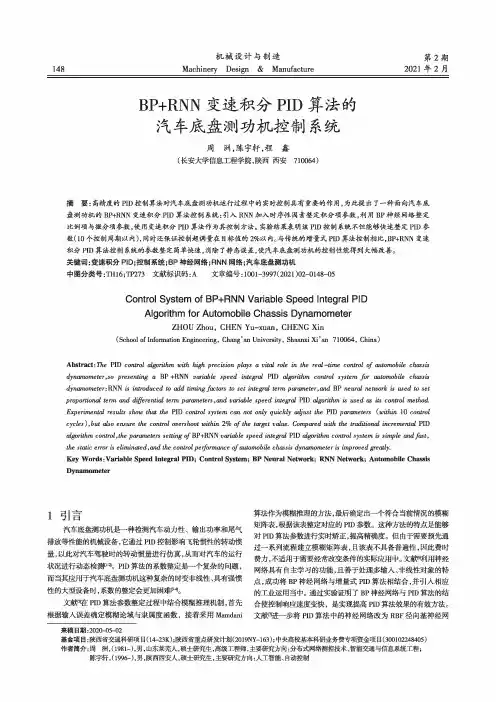

BP+RNN变速积分PID算法的汽车底盘测功机控制系统
机械设计与制造148Machinery Design&Manufacture第2期2021年2月BP+RNN变速积分PID算法的汽车底盘测功机控制系统周洲，陈宇轩,程鑫(长安大学信息工程学院，陕西西安710064)摘要：高精度的PID控制算法对汽车底盘测功机运行过程中的实时控制具有重要的作用，为此提出了一种面向汽车底盘测功机的BP+RNN变速积分PID算法控制系统：引入RNN加入时序性因素整定积分项参数，利用BP神经网络整定比例项与微分项参数，使用变速积分PID算法作为其控制方法。
实验结果表明该PID控制系统不但能够快速整定PID参数(10个控制周期以内)，同时还保证控制超调量在目标值的2%以内。
与传统的增量式PID算法控制相比,BP+RNN变速积分PID算法控制系统的参数整定简单快速，消除了静态误差，使汽车底盘测功机的控制性能得到大幅改善。
关键词:变速积分PID;控制系统;BP神经网络;RNN网络;汽车底盘测功机中图分类号:TH16；TP273文献标识码:A文章编号:1001-3997(2021)02-0148-05Control System of BP+RNN Variable Speed Integral PIDAlgorithm for Automobile Chassis DynamometerZHOU Zhou,CHEN Yu-xuan,CHENG Xin(School of Information Engineering,Chang'an University,Shaanxi Xi'an710064,China)Abstract:77ie PID control algorithm with high precision plays a vital role in the real-time control of automobile chassis dynamometer,so presenting a BP+RNN variable speed integral PID algorithm control system for automobile chassis dynamometer:RNN is introduced to add timing factors to set integral term parameter,a nd BP neural network is used to set proportional term and differential term parameters,and variable speed integral PID algorithm is used as its control method. Experimental results show that the PID control system can not only quickly adjust the PID parameters(^within10control cycles),but also ensure the control overshoot within2%of the target pared with the traditional incremental PID algorithm control,the parameters setting of BP+RNN variable speed integral PID algorithm control system is simple and f ast, the static error is eliminated,a nd the control performance of automobile chassis dynamometer is improved greatly.Key Words:Variable Speed Integral PID；Control System；BP Neural Network；RNN Network；Automobile Chassis Dynamometer1引言汽车底盘测功机是一种检测汽车动力性、输出功率和尾气排放等性能的机械设备,它通过PID控制影响飞轮惯性的转动惯量，以此对汽车驾驶时的转动惯量进行仿真，从而对汽车的运行状况进行动态检测现PID算法的系数整定是一个复杂的问题,而当其应用于汽车底盘测功机这种复杂的时变非线性、具有强惯性的大型设备时,系数的整定会更加困难叫文献咗PID算法参数整定过程中结合模糊推理机制，首先根据输入误差确定模糊论域与隶属度函数，接着采用Mamdani 算法作为模糊推理的方法,最后确定出一W合当前情况的模糊矩阵表，根据该表整定对应的PID参数。
PID控制原理及参数设定
PID控制原理及参数设定PID控制是一种常用的自动控制算法，它通过反馈控制的方式，根据控制对象的输出与期望目标的差异来调整输入信号，实现对控制对象的稳定控制。
PID控制由比例（P）、积分（I）和微分（D）三部分组成，分别对应了不同的控制机制。
P（比例）控制是指控制信号与误差的线性比例关系，P控制主要用于快速响应系统，能够快速减小误差，但不能完全消除误差。
P控制的公式为：u(t)=Kp*e(t)，其中u(t)表示控制信号，Kp为比例增益，e(t)为误差。
通过调节比例增益Kp的大小，可以控制系统的响应速度。
I（积分）控制是指控制信号与误差的累积关系，I控制主要用于消除系统的稳态误差。
I控制的公式为：u(t) = Ki * ∫e(t)dt，其中Ki为积分增益。
通过调节积分增益Ki的大小，可以控制系统的稳态误差。
D（微分）控制是指控制信号与误差的变化率关系，D控制主要用于抑制系统的超调和震荡。
D控制的公式为：u(t) = Kd * de(t)/dt，其中Kd为微分增益，de(t)/dt为误差的变化率。
通过调节微分增益Kd的大小，可以控制系统的稳定性和响应速度。
根据PID控制的原理，控制信号可以表示为：u(t) = Kp * e(t) +Ki * ∫e(t)dt + Kd * de(t)/dt。
其中，e(t)为误差，t为时间。
在实际应用中，PID控制器还需要设置参数，包括比例增益Kp、积分增益Ki和微分增益Kd。
如何设置这些参数是设计一个有效的PID控制器的关键。
参数设定方法有很多种，常用的方法包括经验法、试验法和自整定法等。
经验法是一种基于经验规则的参数设定方法，它根据控制对象的特性和应用经验来选取参数。
经验法比较简单易用，但通常需要根据实际情况进行适当的调整。
试验法是通过试验分析控制对象的动态响应来选取参数，常用的试验方法有阶跃响应法、脉冲响应法和频率响应法等。
试验法的参数设定相对准确，但需要进行一定的试验工作，并且需要对试验数据进行分析。

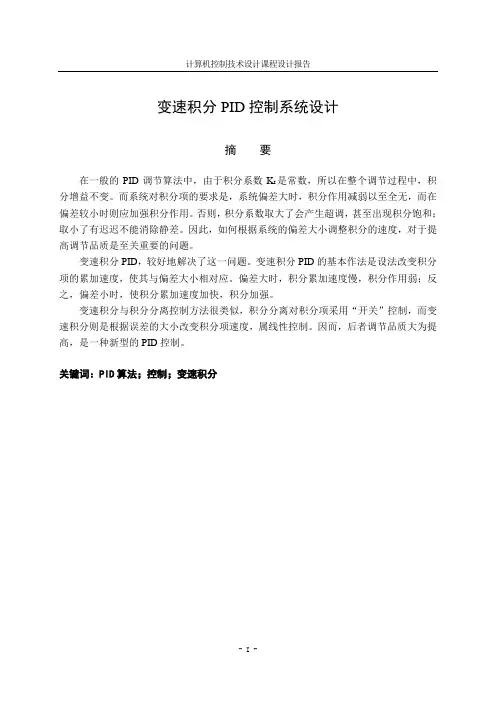

变速积分PID控制系统设计
摘 要
在一般的PID调节算法中，由于积分系数KI是常数，所以在整个调节过程中，积分增益不变。而系统对积分项的要求是，系统偏差大时，积分作用减弱以至全无，而在偏差较小时则应加强积分作用。否则，积分系数取大了会产生超调，甚至出现积分饱和；取小了有迟迟不能消除静差。因此，如何根据系统的偏差大小调整积分的速度，对于提高调节品质是至关重要的问题。
PID algorithm with the variable-integrator and integral-separated PID method is similar to the integral separation for integrals using "switch" control, variable-speed integration is based on errors of size and speed change integral are linear control. Thus, the latter Regulation quality greatly improved, was a new PID control.
Key Words：PID algorithm；variable-integrator; control
第1章
1.1
在模拟系统中，其过程控制方式就是将被测参数，如温度、压力、流量、成分、液位等，由传感器变换成统一的标准信号送入调节器。在调节器中，与给定值进行比较，然后，把比较出的差值经PID运算后送到执行机构，改变进给量，以达到自动调节之目的。在数字控制系统中，用数字调节器来模拟调节器。起调节过程是首先把过程参数进行采样，并通过模拟量输入通道将模拟量变成数字量。这些数字量由计算机按一定控制算法进行运算处理，运算结果由模拟量输出通道输出，并通过执行机构去控制生产，已达到给定值。
控制系统PID调节器设计方法及参数优化
控制系统PID调节器设计方法及参数优化PID调节器是控制系统中常用的一种控制器，用于调节系统的输出与给定的参考输入之间的误差。
PID调节器的设计方法及参数优化对于控制系统的稳定性、快速性和精确性有着重要的影响。
在本文中，我们将详细介绍PID调节器的设计方法以及参数的优化技术。
首先，我们来介绍PID调节器的设计方法。
PID调节器由比例控制器（P）、积分控制器（I）和微分控制器（D）三个部分组成。
比例控制器根据误差的大小来调节控制变量的输出；积分控制器用来消除静差，即使得系统的稳态误差为零；微分控制器用来预测误差的变化趋势，进一步改善系统的动态性能。
设计PID调节器的第一步是确定比例增益（Kp）、积分时间（Ti）和微分时间（Td）这三个参数的初始值。
通常情况下，可以先将比例增益设定为一个合适的值，然后逐步调整积分时间和微分时间。
比例增益的大小决定了系统对于误差的响应速度；积分时间的选择应该考虑系统的稳态误差；微分时间用来抑制系统的超调量。
在初始参数设定好之后，接下来就需要进行参数的优化。
常用的参数优化方法包括试错法、Ziegler-Nichols法和一些现代控制理论方法。
试错法是最直观的方法，通过反复尝试不同的参数值直到满足系统的要求。
Ziegler-Nichols法是一种经验法则，通过系统的临界增益和临界周期来确定参数。
现代控制理论方法则采用数学优化技术，通过最小化某个性能指标来确定最佳参数。
除了以上介绍的方法，还有一些参数优化的注意事项需要考虑。
首先，要注意避免参数的过调。
参数过大会导致系统不稳定，而参数过小则会导致系统响应过慢。
其次，要根据实际系统的特点来确定参数的取值范围，避免不合理的参数设定。
另外，对于非线性系统，可能需要采用自适应控制方法来实现参数的优化。
最后，还要提到一些现代控制理论中关于PID控制器的改进方法。
例如，可以采用二阶PID控制器来提高系统的动态性能和稳态精度。
还可以结合模糊控制、神经网络和遗传算法等方法来实现自适应的PID控制。
PID变速积分
基于变速积分PID的开关磁阻电动机调速系统王歆．田雨波．王宝忠(江苏科技大学，江苏镇江212003)摘要：在分析了开关磁阻电动机闭环速度控制方案的基础上，针对PID算法在开关磁阻电动机应用中出现的问题，给出了相应的解决方法，提出了非线性变速积分PII)算法．并成功地解决了在低采样周期时PID 算法的积分饱和问题。
关键词：开关磁阻电动机；PID控制；非线性变速积分0引言低制造成本、高可靠性和高能量转换效率是机电运动控制系统的发展趋势。
开关磁阻电动机结构简单，适合在恶劣环境下运行，只在定子上有绕组，没有转子铜耗。
因此开关磁阻驱动系统迎合了机电运动控制系统的发展趋势，融合了电力电子技术和现代控制算法发展成果，成为近年机电运动控制领域的研究热点。
近年来已广泛应用于家电、汽车、数控机床、机器人等领域。
1开关磁阻电机的速度控制方案对开关磁阻电动机转速的控制一般采用闭环控制。
与开环控制相比，速度控制闭环系统的机械特性有以下优越性：闭环系统的机械特性与开环系统机械特性相比，其性能大大提高；理想空载转速相同时，闭环系统的静差率(额定负载时电机转速降落与理想空载转速之比)要小得多；当要求的静差率相同时，闭环调速系统的调速范围可以大大提高。
开关磁阻电动机的速度控制方案如图1所示。
开关磁阻电动机控制器是电机调速运行的中枢，它综合处理各种位置、速度等给定信号，给出相应的相通断、系统保护、显示等信号。
且根据键盘输入的指令如起动、停止、速度设置等和传感器提供的各种信号(如位置、电流等)输出相通断信号，驱动主开关管的开通与关断，驱使电动机转子转动。
TMs320F240芯片是TI公司专门针对电机、逆变器、机器人等控制而设计的，它配置了完善的外围设备，且可设置六个优先级的中断。
此款芯片在电机调速领域的整体来说，无论是从计算速度、精度、内外部资源还是性价比上，都优于传统的一系列单片机，所以本设计中选用TMs320F40来作为控制器的cPu。
PID控制系统设计
实验四 PID 的控制作用［实验目的]1. 了解PID 控制器中P ，I ，D 三种基本控制作用对控制系统性能的影响。
2. 进行PID 控制器参数工程整定技能训练。
[实验系统说明］图2-1。
PID 控制作用实验系统 在模拟控制系统中，控制器中最常用的控制规律是PID 控制。
PID 控制器是一种线性控制器，它根据给定值与实际输出值构成控制偏差。
PID 控制规律写成传递函数的形式为s K s KiK s T s T K s U s E s G dp d ip ++=++==)11()()()( 式中,P K 为比例系数;i K 为积分系数；d K 为微分系数；ip i KK T =为积分时间常数；pdd K K T =为微分时间常数；简单来说，PID 控制各校正环节的作用如下： （1）比例环节：成比例地反映控制系统的偏差信号，偏差一旦产生,控制器立即产生控制作用，以减少偏差。
（2）积分环节：主要用于消除静差，提高系统的无差度。
积分作用的强弱取决于积分时间常数i T ，i T 越大，积分作用越弱，反之则越强.(3）微分环节：反映偏差信号的变化趋势(变化速率），并能在偏差信号变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减少调节时间。
二、实验使用仪器设备（名称、型号、技术参数等） 计算机、MATLAB 软件 三、实验内容（步骤)1、在MATLAB命令窗口中输入“simulink"进入仿真界面。
2、构建PID控制器：（1)新建Simulink模型窗口(选择“File/New/Model"），在Simulink Library Browser中将需要的模块拖动到新建的窗口中,根据PID控制器的传递函数构建出如下模型：各模块如下：Math Operations模块库中的Gain模块，它是增益。
拖到模型窗口中后，双击模块，在弹出的对话框中将‘Gain’分别改为‘Kp’、‘Ki’、‘Kd’，表示这三个增益系数。
