GMP管道涂色管理规定
GMP-设备及管道涂色管理制度
目的：加强设备及管道的涂色管理。
范围：公司各生产部门，设备管理部门。
职责：相关各部门负责人，各级设备管理人员。
内容：
1. 设备涂色：
定型设备的涂色按制造厂的出厂原色；
室内非标设备涂淡绿色；
室外非标设备涂银灰色；
1.4 室内操作台、支架、梯子涂灰色（钢结构）；
仪表表壳涂出厂原色；
仪表盘、架、箱，涂与相连设备原色或灰色；
仪表应粘贴检验合格标志；
2. 管道路色及标示：
管道涂色采取基本识别色和流向符号、识别文字同时使用的方法；
不锈钢、有色金属、非金属材质的管路以及保温管外有铝皮（或不锈钢）保护罩时，均不涂基本识别色，但应有流向符号和识别文字；
管路基本识别色及含义：
绿色——水、自来水、循环水、消防水、冷凝水、冷冻水
红色、铝色——蒸汽
棕色——酒精等易燃液体、矿物油
黄色——加工材料（提取液、浓缩液、料液等）
蓝色——压缩空气、排气
白色——真空
黑色——排污
管路基本识别色涂刷在管路全长上。
管路流向符号用油漆涂刷在所有管路交叉点、阀门两侧的管路上，或用不干胶粘贴在管路交叉点、阀门两侧的管路上。
管路内容物识别文字用油漆涂刷在所有阀门两侧的管路上，或用不干胶粘贴在所有阀门两侧的管路上。
管路交叉点有不同物料流经的，用油漆涂刷在交叉点两侧的管路上，或用不干胶粘贴在交叉点两侧的管路上。
内容识别物文字须用与管路基本识别色对比明显颜色标注。
管路小于ф50㎜的用3号仿宋字标注，大于ф50㎜的用2号仿宋字标注，特殊情况，根据需要明显标注。
生产设备工艺管道油漆涂色规定

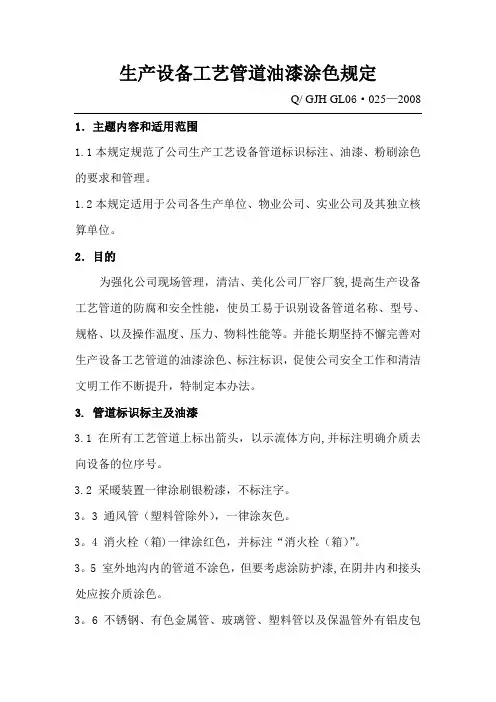

生产设备工艺管道油漆涂色规定Q/ GJH GL06·025—2008 1．主题内容和适用范围1.1本规定规范了公司生产工艺设备管道标识标注、油漆、粉刷涂色的要求和管理。
1.2本规定适用于公司各生产单位、物业公司、实业公司及其独立核算单位。
2．目的为强化公司现场管理，清洁、美化公司厂容厂貌,提高生产设备工艺管道的防腐和安全性能，使员工易于识别设备管道名称、型号、规格、以及操作温度、压力、物料性能等。
并能长期坚持不懈完善对生产设备工艺管道的油漆涂色、标注标识，促使公司安全工作和清洁文明工作不断提升，特制定本办法。
3. 管道标识标主及油漆3.1 在所有工艺管道上标出箭头，以示流体方向,并标注明确介质去向设备的位序号。
3.2 采暖装置一律涂刷银粉漆，不标注字。
3。
3 通风管（塑料管除外），一律涂灰色。
3。
4 消火栓（箱)一律涂红色，并标注“消火栓（箱）”。
3。
5 室外地沟内的管道不涂色，但要考虑涂防护漆,在阴井内和接头处应按介质涂色。
3。
6 不锈钢、有色金属管、玻璃管、塑料管以及保温管外有铝皮包护罩时，均不涂色。
3。
7 凡是保温后涂抹沥青防腐的管道，均不涂色。
3.8 阀门、疏水器等的油漆色，应符合第一机械工业部机械产品样本的规定。
3.9 管道标注的字应从设备的管接头、阀门件上方醒目处开始标注（相距不得超过0。
5米）.标注字体为“仿宋体" 。
为保持美观一致可用“字模”油漆涂写或喷涂标识的内容。
3。
10 凡是管道外径或保温外径小于50毫米，不标注字，可挂牌于醒目处以便于识别操作。
3。
11 标注的字、代号间距以便于操作、醒目为准，特别是管道始迄（至)点，阀门件的法兰上方拐角相交处均须标注字，直管段以（3-5个）管架间距为标注字间隔。
3.12 管道穿墙、穿楼板时，应在离墙两侧或楼板上方0.5-1米处标注字。
3。
13 当长杆阀门延伸杆在两楼层或隔墙操作时,不论其管道直径如何，均应在阀门延伸杆上挂标牌。
生产管道涂色及标识标准化管理
生产管道涂色及标识标准化管理目的为使全厂各装置、设备、管道和结构的表面涂色，整洁美观，便于识别和保证生产安全操作，对各装置设备、管道和结构的基体涂色和色环标识作统一规定。
适用范围本规定适用于新建、扩建、改造的生产装置及系统管网的外表面涂料防腐蚀、表面色和标志。
化工管道标识管理化工管道标识4.1.1 由三部分组成：基本识别色环、流向标4.1.1.1 基本识别色环⑴化工管道识别色标识方法：做成色环；⑵目的：用于标识介质的种类及物化基本性质；⑶色环的做法：用基本识别色胶带（宽150MM）缠绕在管道上做成色环；⑷基本识别色胶带根据不同介质进行颜色分类以外，在色带上还标有流体箭头的方向。
4.1.1.2 安全色⑴对属于易燃易爆、有腐蚀性、有毒剧毒介质的管道须做安全色；⑵安全色环的做法：用黄、黑间隔斜条色的胶带（宽100MM）缠绕在管道上做成色环。
如图。
4.1.1.3 流向标⑴流体流向应用对比明显的白色在基本识别色上标注；⑵如果流体是双向流动的,应标注双向箭头。
4.1.2 基本识别色的规定⑴公用管线基本识别色环序号 名称 基本识别色 色 样 色 号 执行标准1 仪表气 淡灰色 B03 GB72312 压缩空气 淡灰色B03 GB7231 3 氮气 黄色 Y07 GB7231 4 消防水 大红色 R03 GB7231 5 泡沫管 大红色 R03 GB7231 6 生活水 艳绿色 G03 GB7231 7 工业水 艳绿色 G03 GB7231 8 循环水 艳绿色 G03 GB7231 9 脱盐水 艳绿色 G03 GB7231 10 除氧水 大红色R03 GB7231 11蒸汽大红色R03GB7231⑵ 物料管线基本识别色 序号 名称 基本识别色 色 样 色 号 执行标准1 原油 棕色 YR05 GB72312 催化原料 棕色YR05 GB7231 3 石脑油 大红色 R03 GB7231 4 汽油 大红色 R03 GB7231 5 柴油 大红色 R03 GB7231 6 蜡油 大红色R03 GB7231 7常压渣油棕色YR05 GB7231灰底白字 灰底白字 黄底黑字 红底白字 红底白字 绿底白字 绿底白字 绿底白字 绿底白字 红底白字 红底白字 棕底白字 棕底白字 红底白字 红底白字 红底白字 红底白字8 减压渣油 棕色 YR05GB7231 9 燃料油 棕色 YR05GB7231 10 甲醇 棕色 YR05GB7231 11 MTBE 大红色R03 GB7231 12 苯类 棕色 YR05GB7231 13 苯乙烯 大红色R03 GB7231 14 轻、重污油 棕色 YR05GB7231 15 丙烷 大红色 R03 GB7231 16 液化气 大红色 R03GB7231 17丙烯 大红色R03 GB7231 18燃料气干气大红色R03GB7231 19 氢气 深绿色 G05 GB7231 20 酸性水 紫色 P02GB7231 21 酸性气 紫色 P02 GB7231 22贫富液溶剂紫色P02 GB7231⑶ 流向标规格名称 颜色 字体 材质 底材 中黄色 / 进口即时贴 字体 黑色 黑体字 进口即时贴 箭头 黑色 / 进口即时贴 “右”为同一方向，“左”方向需掉换位置。
GMP管道涂色管理规定

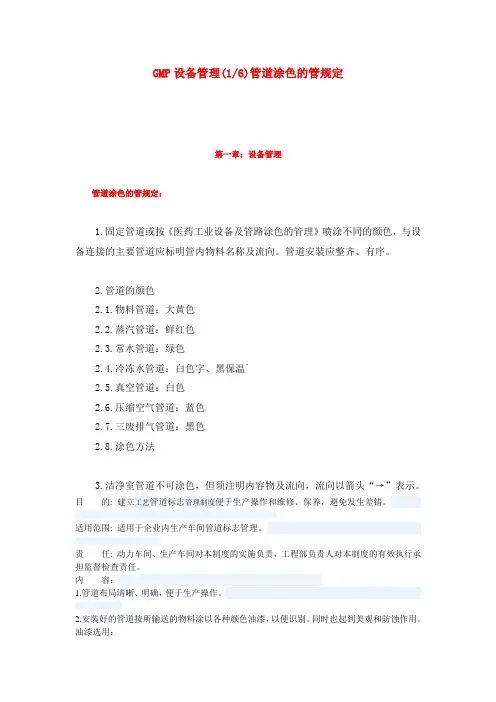

GMP设备管理(1/6)管道涂色的管规定第一章：设备管理管道涂色的管规定：1.固定管道或按《医药工业设备及管路涂色的管理》喷涂不同的颜色，与设备连接的主要管道应标明管内物料名称及流向。
管道安装应整齐、有序。
2.管道的颜色2.1.物料管道：大黄色2.2.蒸汽管道：鲜红色2.3.常水管道：绿色2.4.冷冻水管道：白色字、黑保温`2.5.真空管道：白色2.6.压缩空气管道：蓝色2.7.三废排气管道：黑色2.8.涂色方法3.洁净室管道不可涂色，但须注明内容物及流向，流向以箭头“→”表示。
目的: 建立工艺管道标志管理制度便于生产操作和维修、保养，避免发生差错。
本文来源:医药社区/ u: z& I( ~3 I6 H h$ r4 ~适用范围: 适用于企业内生产车间管道标志管理。
本文来源:医药社区; y& o7 ]2 U1 a7 `! `' X/ }& y责任: 动力车间、生产车间对本制度的实施负责，工程部负责人对本制度的有效执行承担监督检查责任。
内容：本文来源:医药社区 % K2 t- Q0 g. h a1.管道布局清晰、明确，便于生产操作。
本文来源:医药社区/ f4 y G% w( ^8 c/ M4 ^$ Q. {2.安装好的管道按所输送的物料涂以各种颜色油漆，以便识别。
同时也起到美观和防蚀作用。
油漆选用：2.1金属表面先涂红丹防锈漆，第二层再涂所需颜色的油漆。
本文来源:医药社区3 p' R8 d! p1 E; x+ q1 |* a2.2非金属表面可直接涂油漆，油漆稀释剂必须用合格的清漆。
3.涂色的规定：固定管道涂色的方法符合《医药工业设备及管道涂色的规定》参考附表。
本文来源:医药社区) @, M% B+ Y4 ^7 D7 ?$ `+ {/ s) N4.较多管道排列的阀门必须挂相应标牌，注明管道的内容物。
本文来源:医药社区' o- K6 L7 s" V# i! r. Q5.蒸汽管的保温层，表面必须平整、光滑，不得有颗粒工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准2003－10－01实施序号介质名称设色管道注字注字颜色1 工业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 轮回上水绿轮回上水白6 轮回下水绿轮回民水白7 软化水绿软化水白8 清静下水绿净化水白9 热轮回民水(上) 暗红热水(上) 白10 热轮回民水暗红热水(回) 白11 消防水绿消防水红12 消防沫子红消防沫子白13 冷冻水(上) 湖绿冷冻水红14 冷冻回水湖绿冷冻回水红15 冷冻盐水(上) 湖绿冷冻盐水(上) 红16 冷冻盐水(回) 湖绿冷冻盐水(回) 红17 低压蒸汽红低压蒸汽白18 中压蒸汽红中亚蒸汽白19 高压蒸汽红高压蒸汽白20 过热蒸汽暗红过热蒸汽白21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑23 空气(压缩空气) 深蓝压缩空气白24 仪表用空气深蓝仪表空气白25 氧气天蓝色氧气黑26 氢气青绿氢气红27 氮(低压气) 黄低压氮黑28 氮(高压气) 黄高压氮黑29 仪表用氮黄仪表用氮黑30 二氧化氮黑二氧化氮黄31 真空白真空天蓝色32 氨气黄氨黑33 液氨黄液氨黑34 氨水黄氨水绿35 氯气草绿氯气白36 液氨草绿纯氯白37 纯碱粉红纯碱白38 火碱深蓝火碱白39 盐碱灰盐酸黄40 硫酸红硫酸白41 硝酸管实质硝酸蓝42 CH3COOH 管实质CH3COOH 绿43 煤气等可燃气体紫煤气(可燃气体) 白44 可燃液体银白油类(可燃液体) 黑45 物料管道红按管道介质注字。
管道及其涂色标识管理制度
GMP管理文件
管道及其涂色标识管理制度
一、目的：为防止污染和出现差错特制定本规定。
二、适用范围：适用于全厂所有管道。
三、依据：《药品生产质量管理规范》（2010年版）。
四、责任者：设备部、生产部。
五、内容：
1、输送管道和阀门所用材料应为无毒优质耐腐蚀材料；管道的设计和安装应避免死角、盲管，并尽量减少连（焊）接处；要规定管道的清洗和灭菌规程和周期。
2、与设备连接的主要固定管道在开启阀门处标明管道内容物的名称及流向，操作人员在开启阀门时，必须验明所开启的管道阀门是否与要求相符合。
3、管道涂色标识规定如下：
①物料管道标识、字体为黄色；
②纯化水管道标识字体为绿色；
③饮用水管道涂为绿色，标识字体为蓝色；
④真空管道涂为浅蓝色，标识字体为白色；
⑤洁净区蒸汽管道标识、字体为红色；
⑥室外蒸汽管道保温层涂色为红色；
⑦污水管道涂为灰色，标识字体为黑色；
⑧消防管道涂为红色。
⑨生产场所设备连接电线使用白色PE管套装。
洁净区使用不锈钢管套装，
必要时使用粉红色标识。
GMP的色标管理
GMP的色标管理1、目的：建立状态标识管理规定，以防止产品在生产过程中发生混淆、差错、污染等质量事故的发生，并保证对设备、仪器进行正确的操作，以防止不安全事故发生。
2、范围：本标准适用于全厂所有生产过程状态标志管理,包括:物料标志、生产状态、设备、管线标志、清洁标志、计量标志五大类。
3、责任者：3.1设备科负责物料的合格、不合格、待验和设备的设备卡、运行、完好、维修、封存和管线涂色以及清洁标志的清洁、待清洁状态牌制作、验收、发放管理，并监督设备状态标志的日常使用管理；3.2计量中心负责计量标识的制作与验收、计量器具的校验和张贴合格或禁用等标志，并监督计量器具的日常使用管理；3.3质量科负责物料的物料签、货位卡、生产状态卡、清场合格证的制作与验收管理，并监督该规程中所有的规定执行情况；3.4各部门、各车间物料管理员、岗位操作人员、设备维修人员涉及到该规程中的规定，负责执行状态标识的正确使用与监督管理；3.5车间质量员负责按本规程规定，执行日常监督管理。
4、内容：4.1状态标识的分类及定义:4.1.1广宁分厂生产过程中的所用状态标识分为五大类，分别为物料标志、生产状态、设备/管线标志、清洁标志、计量标志。
4.1.2物料标志：4.1.2.1包括物料信息标志和物料质量情况状态标识二类。
其中，物料的质量情况状态标识并采用醒目的色标管理。
4.1.2.2物料的信息状态标识是物料标签和货位卡二种。
其目的是避免物料在储存、发放、使用过程中发生混淆和差错，并通过货位卡的作用，使物料具有可追溯性。
货位卡是用于标志一个货位一单批物料的产品名称、规格、批号、数量和来源去向的卡片，识别货垛的依据，并能记载和追溯该货位的来源和去向。
物料签是用于标志每一件物料或中间产品的产品名称、批号和数量的卡片，用于识别单独一件物料或中间产品的依据和标识。
4.1.2.3物料的质量情况状态标识分为三类，分别为待验、合格、不合格，并采用黄、红、绿三种不同色标来进行醒目区分。
管道涂色标准
管道表面涂色标准规定根据原化工部的规定和相关部门制定的规范，对管道涂色进行规定，规定如下：1、管道的涂漆1.1 凡是不锈钢、铝材、塑料制造的管道均不另行涂漆，但需涂色标漆。
1.2消防设施：如消防栓、报警器、消防箱等器材用大红色，危险设施如放射源等涂黄色与黑色间隔斜条。
2、管道输送介质的区别2.1除遵循上述规定以外，一些不保温的管道面漆按管道颜色表格涂色，以便识别管内介质、介质的种类和状态。
2.2保温管道的保护壳表面，用玻璃丝布的，按照管道颜色表格涂色，以便识别管内介质的种类和状态。
以白铁皮、铝皮或复合硅酸盐材料的表面，虽不涂色，但应涂识别色环，色环一般用双环，其间距和尺寸见表1。
2.3为有利于识别管内流体的性质、名称和流向，在主要管道上应标出介质的流向，并写明介质的名称、管道规格。
2.3.1箭头尺寸见表22.3.2介质名称用全称，如二氧化碳、循环水，名称读写顺序方向与管道平行。
2.4识别标志涂刷地点：直管段、管道拐弯处、分支处、穿墙前后、楼面上下、界区交接处，特别是设备、机泵进出口处都应涂刷。
在管段部分，以管架跨度为标注间距，并列管标注要互相错开。
2.5流向标记的颜色当管道涂刷识别色漆时，流向标记应用色彩对比度大的颜色，一般用红色。
如管道基本色为红色或黑色时，箭头则用白色。
当管道涂刷识别色环时，流向标记涂刷在两组色中间，颜色应与色环颜色一致。
D N＜50时，，流向标记挂牌表示，标牌（矩形250×100mm）上面应标明流体名称，并在标牌的一端标示流体流向。
2.6注字要求字体，中文为仿宋体，见表33、管道涂色和注字标准见附表4。
表1D N*保温管道以保温后D G计算表2表3表4。
管道涂色规定
管道涂色规定管道涂色规定为了增强管道的可视性，保证安全生产和维护工作的顺利进行，制定本管道涂色规定。
一、涂色原则1. 管道涂层的颜色应当根据管道的用途和内容进行选择，以便于工作人员在日常操作中迅速识别。
2. 不同管道的涂色应当有所区分，以免工作人员混淆，造成错误操作。
3. 管道的涂色应当满足环保要求，选择对人体无害的涂料，以避免对环境和工人的伤害。
二、涂色范围1. 生产类管道：包括输送物料的管道、储存物料的管道等，其涂色范围应覆盖整个管道及其附件。
2. 排污类管道：包括废水管道、废气管道等，其涂色范围应覆盖整个管道及其附件。
3. 通讯类管道：包括电缆、电话线等，其涂色范围应涵盖整个管道及其附件。
三、涂色标准1. 生产类管道：（1）高温管道：如蒸汽管道、热水管道等，涂成黄色。
（2）低温管道：如冷却水管道等，涂成蓝色。
（3）常温管道：涂成绿色。
2. 排污类管道：（1）废水管道：涂成黑色。
（2）废气管道：涂成红色。
3. 通讯类管道：（1）电缆：涂成橙色。
（2）电话线：涂成灰色。
四、涂色方法1. 涂层应当按照墙面或地面的颜色进行选择，以便于与周围环境区分开来，避免混淆。
2. 涂色应采用专用的管道涂料，确保涂层附着力强、耐久性好。
3. 涂层应保持光滑、均匀，不得有起皮、开裂等现象。
五、涂色管理1. 涂色工作由专职人员负责，确保工作质量和效率。
2. 涂色工作应定期进行检查，确保涂层的完整性和耐久性。
3. 涂色记录应当详细记录每个管道的涂色时间和人员，方便后续的维护和管理。
以上就是本次制定的管道涂色规定，请各相关部门严格按照规定进行操作，确保管道的涂色工作能够顺利进行，保障工作人员的安全和生产的顺利进行。
