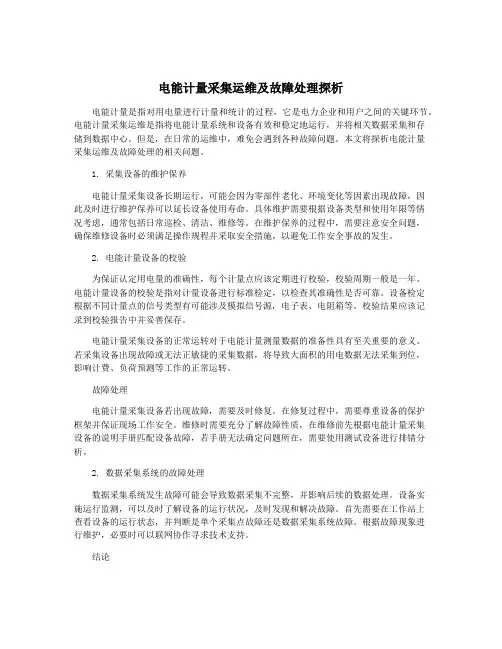

电能计量采集运维及故障处理探析
电能计量采集运维及故障处理探析电能计量是指对用电量进行计量和统计的过程，它是电力企业和用户之间的关键环节。
电能计量采集运维是指将电能计量系统和设备有效和稳定地运行，并将相关数据采集和存储到数据中心。
但是，在日常的运维中，难免会遇到各种故障问题。
本文将探析电能计量采集运维及故障处理的相关问题。
1. 采集设备的维护保养电能计量采集设备长期运行，可能会因为零部件老化、环境变化等因素出现故障，因此及时进行维护保养可以延长设备使用寿命。
具体维护需要根据设备类型和使用年限等情况考虑，通常包括日常巡检、清洁、维修等。
在维护保养的过程中，需要注意安全问题，确保维修设备时必须满足操作规程并采取安全措施，以避免工作安全事故的发生。
2. 电能计量设备的校验为保证认定用电量的准确性，每个计量点应该定期进行校验，校验周期一般是一年。
电能计量设备的校验是指对计量设备进行标准检定，以检查其准确性是否可靠。
设备检定根据不同计量点的信号类型有可能涉及模拟信号源，电子表、电阻箱等。
校验结果应该记录到校验报告中并妥善保存。
电能计量采集设备的正常运转对于电能计量测量数据的准备性具有至关重要的意义。
若采集设备出现故障或无法正敏捷的采集数据，将导致大面积的用电数据无法采集到位，影响计费、负荷预测等工作的正常运转。
故障处理电能计量采集设备若出现故障，需要及时修复。
在修复过程中，需要尊重设备的保护框架并保证现场工作安全。
维修时需要充分了解故障性质，在维修前先根据电能计量采集设备的说明手册匹配设备故障，若手册无法确定问题所在，需要使用测试设备进行排错分析。
2. 数据采集系统的故障处理数据采集系统发生故障可能会导致数据采集不完整，并影响后续的数据处理。
设备实施运行监测，可以及时了解设备的运行状况，及时发现和解决故障。
首先需要在工作站上查看设备的运行状态，并判断是单个采集点故障还是数据采集系统故障。
根据故障现象进行维护，必要时可以联网协作寻求技术支持。
用电信息采集终端异常原因分析及防范措施
用电信息采集终端异常原因分析及防范措施随着社会的快速发展，用电信息采集终端在电力系统中的应用越来越普遍，作为电力系统中的重要组成部分，用电信息采集终端对于电力系统的安全稳定运行起着至关重要的作用。
在实际应用中，用电信息采集终端的异常情况时有发生，给电力系统的安全稳定运行带来了一定的隐患。
本文将重点讨论用电信息采集终端异常的原因分析以及防范措施。
1. 设备老化用电信息采集终端作为电力系统中的重要设备，长期工作在变化多端的环境中，难免会出现设备老化的情况。
设备老化可能会导致终端内部部件的损坏，从而导致终端的异常。
2. 电力系统故障电力系统中的故障，如断电、短路等，都有可能对用电信息采集终端造成影响，导致终端异常。
在供电系统出现短路时，大电流的冲击可能会导致终端内部元件的损坏，从而引发终端异常。
3. 环境因素终端大多安装在户外，受到天气、温度、湿度等环境因素的影响很大。
恶劣的环境条件对终端的正常运行可能会产生较大的影响，例如大风、雷雨等恶劣天气可能会导致终端异常。
4. 人为操作不当在终端的安装、维护、检修过程中，人为操作不当也是终端异常的重要原因之一。
例如疏忽大意导致线路接错、设备损坏，都有可能导致终端异常。
1. 设备保养维护为了防范设备老化导致的终端异常，需要定期对终端进行保养和维护。
保养维护工作包括清洁、检查线路接头、检修元件等，有助于确保终端设备的正常运行。
2. 设备技术更新随着技术的不断进步，用电信息采集终端的技术也在不断更新。
更新终端设备，采用更先进的技术能够降低设备老化的可能，减少终端异常的发生。
3. 建立健全的维护制度建立健全的维护制度和流程，明确维护人员的责任与义务，对于确保终端设备的正常运行非常重要。
只有通过健全的维护制度，才能够及时发现并排除一些潜在的问题，避免异常情况的发生。
4. 定期检查和测试定期对用电信息采集终端进行检查和测试，是防范终端异常的有效手段。
通过检查和测试，可以及时发现终端设备的故障，采取相应的措施排除故障，确保终端设备的正常运行。
探讨计量终端系统的故障以及解决方法
探讨计量终端系统的故障以及解决方法摘要：电力系统的不断发展，以及自动化计量终端的应用日益普及，远程自动抄表已然取代传统人工抄表方式，但计量终端故障会对抄表精准性造成影响。
本文首先就计量终端系统故障问题进行分析，进而就计量终端故障问题的处理措施加以探讨，阐述计量终端的有效维护措施。
关键词：计量终端；电力系统；远程抄表0 前言电力计量自动化系统及计量终端应用过程中，为切实发挥计量终端的巨大价值，就需要对计量终端故障问题加以分析与排除，并采取有效措施做好计量终端的有效管理，提高远程抄表质量及价值。
1 计量终端系统故障1.1 计量数据无法采集电能计量采集终端系统出现故障时，电能数据采集的及时性、完整性及有效性就会受到影响，影响计费的准确性。
当计量终端无法有效采集电表数据时，需要对故障的影响因素及常见原因加以分析。
首先，对故障产生的人为因素加以分析，由于相关人员的技术手段或者专业素养不足，在电表接线中，可能出现计量终端或电表通信模块端口接线错位或者端口极性接反的问题，导致计量终端难以采集相关数据信息；其次，计量终端相关测量点位的技术参数设置存在问题，主要技术参数包括电表数据传送波特率、测量点有效标志电表通信地址、数据位等相关参数信息错误；最后，电能通讯模块及终端硬件设备存在故障问题，主要故障问题包括端口故障、电压值过低或者电压值不存在等问题。
1.2 计量终端无法上线计量终端无法上线，则会对电表计量数据的采集及传输造成影响，因此需要首先对计量终端无法上线的故障类型进行分析，具体可采取良好故障检测与分析措施：其一，终端设备难以通过无线网络上线。
针对这种故障，可以从多个角度分别采取相应的检测方法加以确定。
从设备安装角度进行故障分析，常见的设备安装问题成因主要包括SIM卡接触不良、天线损坏、天线安装不合理等；从无线网络角度，无线网络信号较弱、网络信号覆盖不够全面，或者SIM损坏等因素都有可能导致无线网络受到影响；从技术参数角度进行故障分析，通信参数设置问题，或者主站通道参数设置问题，都有可能对终端逻辑地址设置的正确性带来影响。
电能计量采集运维及故障处理探析
电能计量采集运维及故障处理探析随着社会的发展和能源行业的进步，电能计量采集系统已经成为了电力行业中不可或缺的一部分。
电能计量采集系统是指用于获取用户用电信息的系统，通过采集用户用电数据，用于计量、结算和管理用户的用电情况。
随着系统的使用和运行时间的增加，电能计量采集系统也会出现各种各样的故障和问题，这就需要我们在运维过程中及时对其进行识别和处理。
本文将对电能计量采集运维及故障处理进行探讨，希望能给相关从业人员提供一些帮助与借鉴。
一、电能计量采集运维的重要性1.提高用电数据的准确性电能计量采集系统的运维，首先能够提高用电数据的准确性。
只有在保障了用电数据的准确性的前提下，才能够保证用户的用电结算是合理、公正的。
电能计量采集系统应当保持良好的运行状态，及时准确地采集用户的用电数据，确保用电数据的真实性和可靠性。
2.提高系统的稳定性和可靠性电能计量采集系统的运维有助于提高系统的稳定性和可靠性。
在日常的运行过程中，电能计量采集系统可能会出现各种各样的故障问题，例如通信中断、数据丢失、设备损坏等。
只有在及时进行运维维护的情况下，才能够保证系统的稳定运行，避免系统出现意外故障给用户用电带来不必要的影响。
3.降低维护成本和提高工作效率电能计量采集系统的运维还有助于降低维护成本和提高工作效率。
通过规范的运维流程和方法，能够避免一些不必要的维护和故障处理，节省人力和物力成本，提高工作效率和维护效率。
二、电能计量采集系统常见故障及处理方法1.通信中断故障电能计量采集系统中，通信中断故障是比较常见的一种故障。
通信中断的原因可能有很多，例如通信线路故障、通信设备故障、服务器故障等。
处理方法一般是首先检查通信线路和设备，确认是否存在故障，然后逐步进行排查和处理。
2.数据丢失故障数据丢失是另一种常见的故障类型，通常是由系统或设备异常引起的。
处理方法一般是通过系统日志或报警信息来确认故障原因，并对系统进行诊断和调试，找出故障点，并进行修复和恢复数据。

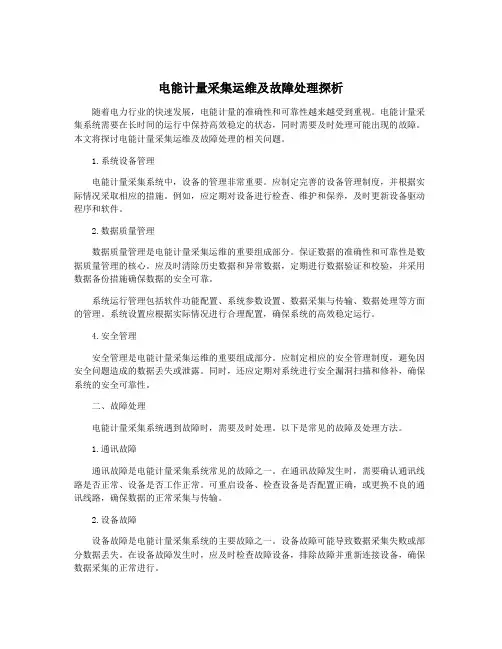

电能计量采集运维及故障处理探析
电能计量采集运维及故障处理探析随着电力行业的快速发展，电能计量的准确性和可靠性越来越受到重视。
电能计量采集系统需要在长时间的运行中保持高效稳定的状态，同时需要及时处理可能出现的故障。
本文将探讨电能计量采集运维及故障处理的相关问题。
1.系统设备管理电能计量采集系统中，设备的管理非常重要。
应制定完善的设备管理制度，并根据实际情况采取相应的措施。
例如，应定期对设备进行检查、维护和保养，及时更新设备驱动程序和软件。
2.数据质量管理数据质量管理是电能计量采集运维的重要组成部分。
保证数据的准确性和可靠性是数据质量管理的核心。
应及时清除历史数据和异常数据，定期进行数据验证和校验，并采用数据备份措施确保数据的安全可靠。
系统运行管理包括软件功能配置、系统参数设置、数据采集与传输、数据处理等方面的管理。
系统设置应根据实际情况进行合理配置，确保系统的高效稳定运行。
4.安全管理安全管理是电能计量采集运维的重要组成部分。
应制定相应的安全管理制度，避免因安全问题造成的数据丢失或泄露。
同时，还应定期对系统进行安全漏洞扫描和修补，确保系统的安全可靠性。
二、故障处理电能计量采集系统遇到故障时，需要及时处理。
以下是常见的故障及处理方法。
1.通讯故障通讯故障是电能计量采集系统常见的故障之一。
在通讯故障发生时，需要确认通讯线路是否正常、设备是否工作正常。
可重启设备、检查设备是否配置正确，或更换不良的通讯线路，确保数据的正常采集与传输。
2.设备故障设备故障是电能计量采集系统的主要故障之一。
设备故障可能导致数据采集失败或部分数据丢失。
在设备故障发生时，应及时检查故障设备，排除故障并重新连接设备，确保数据采集的正常进行。
3.服务器故障4.软件故障软件故障是电能计量采集系统的常见问题之一，可能导致系统崩溃或无法启动。
在软件故障发生时，可以尝试重新安装软件或更新软件版本，确保软件的正常运行。
综上所述，电能计量采集系统的运维及故障处理非常重要。
系统设备管理、数据质量管理、系统运行管理和安全管理都需要得到充分的重视。
电能采集终端系统运行的常见故障与处理
电能采集终端系统运行的常见故障与处理摘要：随着我国经济的发展以及科学技术的提高，我国电力系统的智能化建设也在逐渐地提升，而在智能化的电力系统中，电能采集终端的可靠运行是其中的关键，加强对电能采集终端运行故障的处理，提高其运行的质量和水平，进而保障电力系统的安全稳定运行。
本文从电能采集终端系统运行的常见故障与处理进行简要的分析和研究，进而为电能采集系统终端运行提供参考性的意见和建议，进而推动电力系统的电能采集系统的终端运行效率和质量，推动电力系统的高效运行。
关键词：电能采集终端系统；运行故障；处理措施1电能采集终端系统概述能采集系统是国家电网对电力用户的用电信息进行采集、处理和实时、监控的自动化系统。
电能采集终端系统是负责各信息采集点的电能信息的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。
电能采集终端系统按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型专变采集终端是专变用户电能信息采集终端，实现对专变用户的电能信息采集，包括电能表数据采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和传输。
集中抄表终端是对低压用户电能信息进行采集的设备，包括集中器、采集器。
集中器是指收集各采集终端或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。
采集器是用于采集多个电能表电能信息，并可与集中器交换数据的设备。
采集器依据功能可分为基本型采集器和简易型采集器。
基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。
简易型采集器直接转发集中器与电能表间的命令和数据。
2电能采集终端系统运行的常见故障电能采集终端系统运行的常见故障主要是在现场环节出现的故障，包括本地通信信道的故障以及采集电能表的故障。
其主要的故障类型有以下几个方面：2.1本地通信信道故障电能采集终端的本地通信信道指采集终端与电能表之间的通信信道，包括RS-485、低压电力线载波、微功率无线等通信方式。
电能计量采集运维及故障处理分析
电能计量采集运维及故障处理分析电能计量采集是现代能源管理的重要手段，它可以帮助企业和单位监控电能使用情况，合理调整电能使用策略，在降低能源消耗、提高效益方面发挥重要作用。
然而，在实际使用中，电能计量采集系统也会遇到各种故障和问题，需要及时处理和解决。
本文将探讨电能计量采集运维及故障处理分析的相关问题。
一、电能计量采集系统的运维管理电能计量采集系统是由多台电子设备组成的复杂系统，需要进行全面的运维管理，确保它的正常运行和应用价值的发挥。
1.设备维护与保养为了保障电能计量采集系统的正常运行，必须对系统中的各类设备进行定期的维护和保养。
这些设备包括电表、数据采集器、通信设备、控制器等。
维护和保养的内容包括清洁、调试、校准等，以确保设备的精度和稳定性。
2.数据采集与传输电能计量采集系统是通过数据采集和传输来实现电能数据的监测和管理的。
因此，对于系统的数据采集和传输应当予以重视。
在实际应用中，应当注意数据的准确性和完整性，确保数据采集的可靠性和有效性，以便后续的分析和处理。
3.系统安全与保密问题随着时代的发展，电能计量采集系统的应用范围越来越广泛，其中涉及的能源数据也逐渐变得重要起来。
因此，确保系统的安全和保密性也成为了运维管理的重要任务之一。
在实际应用中，应当采取安全措施，防止黑客攻击、数据泄露等问题的发生，保障系统的安全和保密。
在实际使用中，电能计量采集系统也会遇到各种故障和问题，这些故障和问题如果不能及时有效地处理，将会对系统的正常运行和应用价值产生严重的影响。
因此，针对一些常见的故障问题，我们应当及时采取有效的措施进行处理。
1.数据采集异常数据采集异常是电能计量采集系统中比较常见的问题，这种问题的主要表现是无法采集或采集数据不准确。
针对这种情况，我们可以采取以下措施：1）检查数据采集设备是否正常工作。
2）检查数据传输通道是否出现异常。
2.设备故障1）检查设备供电是否稳定。
3）检查设备故障代码。
3.软件故障2）检查系统资源是否满足软件的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能计量自动化采集终端常见的故障及处理方法探讨
【摘要】电能计量自动化系统的提出对于现今高速发展的智能电网技术的应用和电网规模的扩大有非常积极的意义。
文章通过介绍电能计量系统的基础内容，在分析其常见的故障和处理方法的同时，从现场电能量采集终端等方面给出了电能计量自动化采集终端的应用和维护，希冀为系统的安全运行提供一定的帮助。
【关键词】计量自动化;采集终端;维护方法
1.引言
传统方式在进行抄度计费等电量统计工作中，一般采用的都是人工抄表记录的方式。
现如今，随着电力系统的发展和电网建设规模的扩大，各类用户不同种类的电能计量点不断增加，传统的计量方式和故障处理方法已远不能满足现代化各个领域关于电能计量的有关工作。
因此，电能计量自动化系统应运而生，电能计量自动化采集终端能够完成现代化要求的各项工作，并随着计算机技术的发展亦逐渐改进。
2.电能计量自动化采集终端概述及功能
2.1 电能计量自动化采集终端概述
电能计量自动化采集终端是电能计量系统的一个特别重要的组成部分，在电能量计费系统中起关键作用。
电能计量采集终端工作于系统计量主站与电能表之间（图1），其主要是由电能量数据采集、存储、处理、保存、传输等功能的设备共同构成。
电能计量系统主站和终端设备共同构成了电能量计费系统，主要工作是进行远方原始电量数据、负荷数据的采集和上传。
图1 电能计量自动化系统结构图
电能计量自动化采集终端可支持种类不同的通讯端口，并能够实现在多个不同主站同时通讯的功能，且可以根据不同主站的需求设置传输数据内容。
终端设备内部含有通讯模块，可分为RS485通讯模块、FSK通讯模块、GPFIS通讯模块、以及PSTN采集模块等。
电力公司可根据自身需要选择合适的模块，国内一般采用RS485通讯模块。
2.2 电能计量自动化采集终端的功能
终端设备功能可实现以下基本功能：
第一，能够完成对厂站电能量数据的高精度采集。
一般采集周期可选择1min-24h，采集终端可以按指定的时间起点、内容传送信息至主站;
第二，能够按要求向主站传送和存储电表窗口电量、月冻结电量、分时电量、电流、电压、功率、电表内事件记录（如失压、失流、过流）及本身的事件记录等信息;
第三，能够接入脉冲电能表和多功能电子式电能表。
一般采用RS485方式或RS232方式接入多功能电子式电能表，采用无源脉冲输入方式接入脉冲电能表。
电能采集终端可以扩展成几路脉冲量输入，也支持同时接入多块多功能电子式电能表，对于国外品牌的多功能电能表，一般可扩展为电流环接口;
第四，能够接入厂站内常用规约的多功能电子式电能表;
第五，电能量采集终端数据有一定的存储容量，可以将电能量数据保存相应的天数。
3.电能计量采集终端常见故障类型及处理方法
这里所述的故障是指：电能计量采集终端在其运行过程中，主站与客户电量采集终端之间的数据传输不能正常进行、设备功能不能正常发挥。
采用的处理方法旨在通过解决以上问题来确保采集终端的各项功能达到运行指标的要求。
采集终端常见的故障类型在这里分为三类：不能采集电表数据、终端不能上线、终端黑屏或者白屏。
3.1 不能采集电表数据故障
3.1.1 影响终端与电表通讯模块正常通讯的常见因素
首先是人为影响。
终端或者电表的通讯模块端口接错位或者接反，通讯线的极性接反;其次是参数设置影响。
终端的通讯模块通道号设错，终端测量点的参数设置不正确，包括：电表通讯波特率、测量点有效标志电表通讯地址、数据位、停止位等等;最后是硬件影响。
通讯模块端口故障、电压值低或者无电压、电表的端口故障、电压值低或无电压、通讯线被断或水晶头压接不良等。
3.1.2 此故障处理方法
应先检查采集终端的计量点参数是否设置正确：检查终端里相应的电表参数（波特率、数据位、停止位、校验位、规约等）与现场电表的参数是否一致，若不同，调整参数为正确数值;再检查电能表与终端通讯模块端口功能，具体方法是，首先，用万用表直流电压档测量终端通讯端口和电能表端口有无电压，若测得电压值异常（端口电压正常值通常在1.5～4.5V之间）或无电压，则可以初步推测为某端口有故障存在，然后再通过读表软件或者掌机在在电能表的端口读取电能表数据，若可以读到数据，则证明电能表端口一切正常，问题可能在计量终端的通讯模块端口上。
3.2 终端不能上线故障
3.2.1 故障的分类
此类故障可分为两类：终端不能通过无线网络上线和终端不能通过电话通道上线。
对于第一类故障，检测工作应从以下几个方面着手：从安装角度，可能由于SIM卡接触不好、天线损坏或者天线没有安装好等情况导致故障;从无线运营商角度，由于信号较弱或者信号未覆盖，SIM卡故障、损坏等原因导致故障;从参数设置角度，通讯参数或者主站通道参数设置错误，终端逻辑地址设置不正确，登陆模式有问题等。
对于第二类故障，检测工作可从以下几个步骤进行：首先检查通讯参数是否设置正确;其次检查电话通道是否工作正常，用万用表直流档测量通道电压是否处于45-52V之间，或者直接连接电话机查看是否能正常通话以及通话质量如何;最后检查防雷设备是否正常，同样是用万用表直流档测量防雷设备的电话通道电压是否处于45-52V之间。
3.2.2 故障处理方法
故障处理的具体方法可从下面着手：检查计量采集终端的通讯模块;检查计量采集终端的通讯参数;检查SIM卡是否氧化，是否出现接触不良现象;检查现场的无线信号质量，若信号不好，需变换移动天线位置，必要时可采取更换天线的措施。
3.3 终端出现黑屏或白屏故障。
