“增透膜”增透的原理解析
“增透膜”增透的原理解析摘要：当薄膜的厚度适当时，在薄膜的两个面上反射的光，路程差恰好等于半个波长，因而互相抵消。
这就大大减少了光的反射损失，增强了透射光的强度。
笔者为此查阅了有关资料，反复思考，认真探究，探究出它的原理：其一，当光从一种介质进入另一种介质时，如果两种介质的折射率相差减小，反射光的能量减小，透射光的能量增加；其二，利用了薄膜干涉的原理，增加了透射光的能量；其三，薄膜材料的选择和多数镜头呈现淡紫色的原因。
从而得出结论：在光学镜头表面涂一层厚度和材料适当的薄膜，能够增加透射光的能量，减少反射光的能量损失——“增透膜”增透。
关键词：“增透膜”增透原理现行高中物理教材讲述光的干涉在技术上的应用时，用了很短一段话介绍了增透膜的作用：“当薄膜的厚度适当时，在薄膜的两个面上反射的光，路程差恰好等于半个波长，因而互相抵消。
这就大大减少了光的反射损失，增强了透射光的强度。
”就是这段话，学生有很多疑问：两个面上反射的光相互抵消，怎么会使透射光的强度增强了？笔者带着问题查阅了有关资料并进行了反复思考，认为应从以下几个方面来理解和解释。
其一是当光从一种介质进入另一种介质时，如果两种介质的折射率相差减小，反射光的能量减小，透射光的能量增加。
原因是当光从折射率为¬n1的介质1进入折射率为n2的介质2时，根据光的反射和折射理论，反射光的振幅E与入射光的振幅E0之比：，而光的强度与光的振幅的平方成正比，所以介质1与介质2界面的反射率R（即反射光强度I与入射光强度I0之比）为：。
根据这一推论可知：(1)如果镜头表面不涂薄膜，光直接由折射率为n1=1.0空气垂直入射到折射率为n2=1.5的玻璃的介面时，反射率，即将有4%的入射光能被反射，96%的入射光能进入玻璃，这说明光学器件表面的反射光会导致光能损失。
进入玻璃的光再从玻璃垂直进入空气的分介面时，透射光与入射光相比，又要产生相同比例的能量损失。
即一个简单玻璃透镜，光通过它的两个透光表面，透射光的强度I只占原入射光强度I0 的。

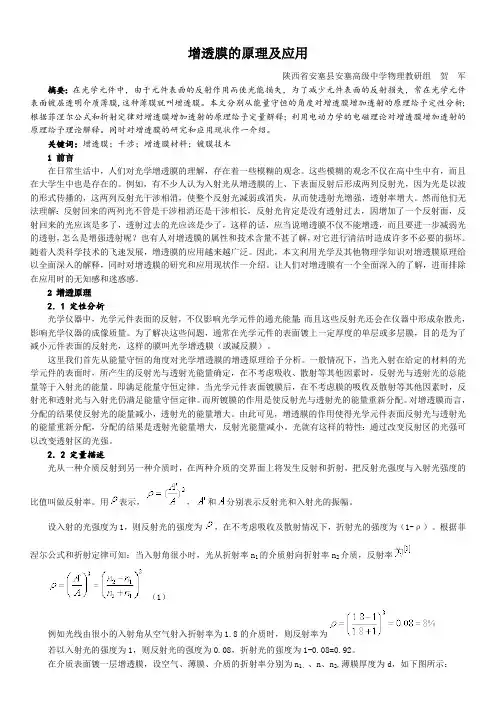

增透膜的原理及应用(最新整理)
为 1．38）的镀膜材料很难找到，所以，现在一般都用氟化镁镀制增透膜。
另外，要使光线①和②正好反相，对薄膜的厚度有一定的要求。当光从光疏介质射向光密介质时，反射光有半 波损失。对于玻璃上的增透膜，其折射率大小介于玻璃和空气的折射率之间，所以，当光从空气透过薄膜射向玻璃 时，光线①在空气与薄膜的交界面反射时有半波损失，光线②在薄膜与介质的交界面反射时也有半波损失。所以，
长 1/4 的数量级上，增透膜的均匀度的要求也非常的苛刻
Hale Waihona Puke 。尽管如此,在人们的不懈探索中，还是掌握了不
少行之有效、先进的镀膜技术。目前，常用的镀膜方法有真空蒸镀、化学起相沉积、溶胶—凝胶镀膜等方法。三者 相比较，溶胶—凝胶镀膜设备简单、能在常温常压下操作、膜层均匀性高、微观结构可控，适于不同形状、尺寸的 基片、能通过控制配方、制备工艺得到高激光破坏阈值的光学薄膜，已成为高功率激光薄膜的最具竞争力的制备方 法之一。
事、太空探索等各行各业 ，为人类科技进步作出了重大贡献。
参考文献： [1] 姚启钧．光学教程[M]．北京：高等教育出版社,2002：159-164． [2] 张彦亮．“增透膜”增透作用的理论解释[J]．临沂师范学院学报,2004,26（3）：1-3． [3] 王秀英．增透膜的原理及几个问题的解答[J]．物理教师,2004,25（11）：1-2． [4] 苗润才,周艳．光学增透膜[J]．中学物理教学参考,1999,28（8）：1-2． [5] 赵凯华,钟锡华．光学[M]．北京：高等教育出版社,1989：152-159． [6] Ambrosc BS Shaffer PS． Steinberg R N,MeDermott L C． An investigation of student understanding of smgle slit diffraotion and double-slit interference[J] Am．J．Phvs．1999：67,146-155． [7] 俞波,陈一匡,方向明等．玻璃表面增透膜的溶胶-凝胶法制备[J]．汕头大学学报,2002,17（2）：1-6． [8]张厚石．薄膜干涉中的半波损失与薄膜厚度[J]．中学物理教学参考,2001,30（11）：1-2． [9] 孙增辉,乔学亮,程宇航．一种新型的光学增透膜—DLC 及改性 DLC 薄膜[J]．材料导报,2002, 11（6）：1-3． [10] 张耀平,许鸿,凌宁等．一种新型三层双波段减反膜设计研究[J]．光电子技术与信息,2006,19（2）：1-3． [11] 赵秀琴．增透膜与增反膜[J]．太原师范学院学报,2003,2（4）：1-4． [12] 李林,董连和,黄良钊．硫化锌陶瓷红外增透膜研究[J]．长春理工大学学报,2004,27（1）：1-3． [13] 沈自才,宋永香,王英剑等．非均匀性对增透膜增透特性的影响[J]．光学技术,2005,31（1）：1-3．
