新颖60秒旋转电子钟
⑵ 可通过按键设置闹钟功能，且停闹无须手工操作。
《单片机原理及应用》课程设计实例----余水宝
发挥部分要求 ⑴ 用60只LED发光管旋转显示，模拟“秒针”的行走。 ⑵ 模拟“秒针”行走的“嘀哒”声。 ⑶ 增加室温检测和显示功能（可与时间交替显示）。 ⑷ 增加停（掉）电保护功能。
⑸ 提高计时精度，使年计时误差小于30秒。
⑹ 可通过按键设置一天两闹（比如早晨、中午各一次）。
《单片机原理及应用》课程设计实例----余水宝
选题背景
目前市场上提供的无论是机械钟还是石英钟在晚上无照 明的情况下都是不可见的。要知道当前的时间，必须先开灯， 故较为不便。现在市场上也出现了一些电子钟，它以六只 LED数码管来显示时分秒，违背了人们指针式的传统习惯与 理念，而且这类电子钟一般是采用大型显示器件，适用于银 行、车站等公共场所，且外观设计欠美观，很少进入百姓家 庭。此外，无论是机械钟、石英钟还是电子钟，都存在着共 同的问题：时间误差。针对以上存在的问题，我们设计了一 款采用LED显示器件显示的电子时钟，解决了时钟存在的误 差问题，并能在夜间不必其它照明就能看到时间，且以60只 发光管实现秒显示，接近于传统的秒针来显示秒的形式，用 户容易接受，而且美观大方。另加七只装饰用的LED灯，使 整个时钟显的相当美观新颖，故还可作为室内装饰用。
《单片机原理及应用》课程设计实例
应用案例1
新颖60秒旋转电子钟课程设计
数理与信息工程学院 2006年12月
《单片机原理及应用》课程设计实例----余水宝
任务书
设计一款基于AT89C2051单片机的电子钟。 设计基本要求 ⑴ ⑶ ⑷ ⑸ ⑹ 用4只LED数码管输出显示时和分。 可通过按键设置分校时。 月计时误差小于45秒。 写出详细的设计报告。 给出全部电路和源程序。
《单片机原理及应用》课程设计实例----余水宝 P1口 8位双向I/O口。引脚P1.2～P1.7提供内部上拉，当 作为输入并被外部下拉为低电平时，它们将输出电流，这 是因内部上拉的缘故。P1.0和P1.1需要外部上拉，可用作 片内精确模拟比较器的正向输入（AIN0）和反向输入（ AIN1），P1口输出缓冲器能接收20mA的灌电流，并能直 接驱动LED显示器；P1口引脚写入“1” 后，可用作输入 。在闪速编程与编程校验期间，P1口也可接收编码数据。 P3口引脚P3.0～P3.5与P3.7为7个带内部上拉的双向I/0引 脚。P3.6在内部已与片内比较器输出相连，不能作为通用 I/O引脚访问。P3口的输出缓冲器能接收20mA的灌电流； P3口写入“1”后，内部上拉，可用作输入。P3口也可用 作特殊功能口，其功能见表1。P3口同时也可为闪速存储 器编程和编程校验接收控制信号。
表2 各段码位的对应关系
段码位 显示段
D7 dp
D6 g
D5 f
D4 e
D3 d
D2 c
D1 b
D0 a
《单片机原理及应用》课程设计实例----余水宝
表3 LED显示段码
字型 0
1 2 3 4 5 6 7 8
共阳段码 C0H
F9H A4H BOH 99H 92H 82H F8H 80H
共阴段码 3FH
《单片机原理及应用》课程设计实例----余水宝
图9
LED数码管结构原理图
《单片机原理及应用》课程设计实例----余水宝
众所周知，LED显示数码管通常由硬件7段译码集成电路， 完成从数字到显示码的译码驱动。本系统采用软件译码，以减小 体积，降低成本和功耗，软件译码的另一优势还在于比硬件译码 有更大的灵活性。所谓软件译码，即由单片机软件完成从数字到 显示码的转换。从LED数码管结构原理可知，为了显示字符，要 为LED显示数码管提供显示段码，组成一个“8”字形字符的7段， 再加上1个小数点位，共计8段，因此提供给LED数码管的显示段 码为1个字节。各段码位与显示段的对应关系如表2。
为实现对发光二极管的驱动，将每一个译码输出端 口接一只发光二极管，并将二极管串联限流电阻后接地。 当译码端口Q0～Q9中任一端口为高电平，则对应的发光 二极管点亮，如图6所示。
《单片机原理及应用》课程设计实例----余水宝 仔细考查CD4017的功能，可发现其10个输出的高电平 是相互排斥的，即任一时刻只有一只发光二极管点亮，因此 可将图6电路进一步简化为如图7所示，从而简化电路设计。
《单片机原理及应用》课程设计实例----余水宝
图4 CD4017引脚图 图5 CD4017时序图
《单片机原理及应用》课程设计实例----余水宝
CD4017集成电路是十进制计数/时序译码器，共有10 个译码输出Q0～Q9；每个译码输出通常处于低电平，且在 时钟脉冲由低到高的上升沿输出高电平；每个高电平输出 维持1个时钟周期；每输入10个时钟脉冲，输出一个进位脉 冲，因此进位输出信号可作为下一级计数器的时钟信号。 在清零输入端（R）加高电平或正脉冲时，只有输出端Q0 为高电平，其余各输出端均为低电平“0”。
《单片机原理及应用》课程设计实例----余水宝
《单片机原理及应用》课程设计实例----余水宝 2 系统的硬件构成及功能 电子钟的原理框图如图2所示。它由以下几个部件组成： 单片机89C2051、电源、时分显示部件、60秒旋转译码驱动电 路。 时分显示采用动态扫描，以降低对单片机端口数的要求， 同时也降低系统的功耗。时分显示模块、60秒旋转译码驱动电 路以及显示驱动都通过89C2051的I/O口控制。 电源：电源部分有二部分组成。一部分是由220V的市电 通过变压、整流稳压来得到+5V电压，维持系统的正常工作； 另一部分是由3V的电池供电，以保证停电时正常计时。正常情 况下电池是不提供电能的，以保证电池的寿命。具体电路参见 “新颖的60秒旋转电子钟参考电路原理图”。
《单片机原理及应用》课程设计实例----余水宝 根据AT89C2051单片机灌电流能力强，拉电流能力 弱的特点，我们选用共阳数码管。将AT89C2051的P1.0～ P1.7分别与共阳数码管的a～g及dp相连，高电平的位对应 的LED数码管的段暗，低电平的位对应的LED数码管的段亮 ，这样，当P0口输出不同的段码，就可以控制数码管显示 不同的字符。例如：当P0口输出的段码为1100 0000，数码 管显示的字符为0。 数码管显示器有二种工作方式，即静态显示方式和 动态扫描显示方式。为节省端口及降低功耗，本系统采用动 态扫描显示方式。动态扫描显示方式需解决多位LED数码管 的“段控”和“位控”问题，本电路的“段控”（即要显示 的段码的控制）通过P0口实现；而每一位的公共端，即 LED数码管的“位控”，则由P3口控制。
《单片机原理及应用》课程设计实例----余水宝 VCC 电源电压； GND 接地； RST 复位输入。当 RST变为高电平并保持2 个机器周期时，所有I/O 引脚复位至“1”； XTAL1 反向振荡放大 器的输入及内部时钟工 作电路的输入； XTAL2 来自反向振荡 放大器的输出。
图3 AT89C2051引脚配置
06H 5BH 4FH 66H 6DH 7DH 07H 7FH
字型 9
A B C D E F 空白 P
共阳段码 90H
88H 83H C6H A1H 86H 84H FFH 8CH
共阴段码 6FH
77H 7CH 39H 5EH 79H 71H 00H 73H
本表所列各字符的显示段码均为小数点不亮的情况。
2.2
60秒旋转译码驱动原理
按常规传统设计，需60进制译码驱动电路才能实现
60秒旋转译码驱动，若用六片十进制计数译码器构成六
十进制计数译码电路，则电路连线多（需要120根连线
），硬件电路庞大，开销大。为此，我们巧妙地采用了 两片CD4017进行六十进制计数译码，实现60秒旋转译 码驱动。既减少了电路的复杂程度又可降低了成本。图 4为CD4017功能引脚图，图5为其时序图。
《单片机原理及应用》课程设计实例----余水宝 2.3 时分显示部件 由于系统要显示的内容较简单，显示量不多，所以 选用数码管既方便又经济。LED有共阴极和共阳极两种。 如图8所示。 二极管的阴极连接在一起，通常此公共阴极接地， 而共阳极则将发光二极管的阳极连接在一起，接入+5V的 电压。一位显示器由8个发光二极管组成，其中7个发光二 极管构成字型“8”的各个笔划（段）a～g，另一个小数 点为dp发光二极管。当在某段发光二极管施加一定的正向 电压时，该段笔划即亮；不加电压则暗。为了保护各段 LED不被损坏，需外加限流电阻。
《单片机原理及应用》课程设计实例----余水宝
显示驱动
AT89C2051
时间显示(时,分)
电源
60秒旋转译码驱动电路
图2 电子钟系统原理框图
《单片机原理及应用》课程设计实例----余水宝
2．1 AT89C2051单片机及其引脚说明 AT89C2051单片机是51系列单片机的一个成员，是 8051单片机的简化版。内部自带2K字节可编程FLASH存储 器的低电压、高性能COMS八位微处理器，与Intel MCS-51 系列单片机的指令和输出管脚相兼容。由于将多功能八位 CPU和闪速存储器结合在单个芯片中，因此，AT89C2051 构成的单片机系统是具有结构最简单、造价最低廉、效率最 高的微控制系统，省去了外部的RAM、ROM和接口器件， 减少了硬件开销，节省了成本，提高了系统的性价比。 AT89C2051是一个有20个引脚的芯片，引脚配置如图 3所示。与8051相比，AT89C2051减少了两个对外端口（即 P0、P2口），使它最大可能地减少了对外引脚下，因而芯 片尺寸有所减小。AT89C2051芯片的20个引脚功能为：
图6 CD4017控制LED原理图
图7 优化后控制LED原理图
《单片机原理及应用》课程设计实例----余水宝
在本电子钟设计中，每秒点亮一个发光二极管，循环 点亮一周共需60个发光二极管，若用上述的6片CD4017 实现驱动，显然电路复杂。为此我们选用两片CD4017 和一片6反相器，采用“纵横双译码”技术，巧妙地实 现60秒旋转译码驱动，其中一片接成10进制，一片接成 6进制，实现6×10=60的功能，具体连接方法如图8所 示。
旋转LED论文
旋转LED论文毕业设计题目新颖60 秒LED旋转电子钟系别机电系专业班级姓名学号指导教师日期精品设计任务书设计题目新颖60 秒LED旋转电子钟设计要求：1．用单片机设计一个新颖60 秒LED旋转电子钟；2.该电子钟具有停（掉）电保护，年计时误差小于30 秒。
还应具有定闹，整点报时功能。
3.设计完成该功能的硬件电路；4.设计完成上述功能的相应软件；设计进度要求：第一周：了解题目、弄清题目的要求；第二周：查找相关书籍，了解各个元件、软件的使用方法及注意事项；第三周：设计硬件原理图；第四周：设计软件系统；第五周：编写所需程序；第六周：调试程序并纪录相关的数据和错误；第七周：写毕业论文草稿并修改；第八周：毕业答辩。
指导教师（签名）：Ⅰ精品摘要现在市场上也出现了一些电子钟，它以六只LED数码管来显示时分秒，与传统的以指针显示秒的方式不同，违背了人们传统的习惯与理念，而且这类电子钟一般是采用大型显示器件，适用于银行、车站等公共场所，且外观设计欠美观，很少进入百姓家庭。
此外，无论是机械钟、石英钟还是电子钟，都存在着共同的问题：时间误差。
针对以上存在的问题，我们设计了一款采用LED显示器件显示的电子时钟，有效克服了时钟存在的误差问题，并能在夜间不必其它照明就能看到时间，且以60 只发光管实现秒显示，接近于传统的秒针来显示秒的形式，用户容易接受，而且美观大方。
另加七只装饰用的LED灯，使整个时钟显的相当美观新颖，故还可作为室内装饰用。
关键词：电子钟，单片机，AT89C51，汇编语言，模块化II 精品目录前言.................................................................... 11 总体方案设计.............................................................. 3 1.1 系统框图.............................................................. 3 1.2 系统功能介绍.......................................................... 3 1.3 计时控制方案.......................................................... 4 1.4 显示控制方案.......................................................... 4 1.5 键盘控制方案.......................................................... 4 1.6 软件总体设计方案...................................................... 52 硬件设计.................................................................. 6 2.1 AT89C2051 单片机的介绍................................................ 6 2.2 AT89C2051 单片机引脚说明.............................................. 6 2.3 单片机硬件资源分配.................................................... 8 2.4 AT89C2051 单片机的附属电路............................................ 8 2.4.1 振荡电路............................................................ 8 2.4.2 复位电路............................................................ 9 2.5 CD4017 的功能......................................................... 9 2.6 CD4069 的功能........................................................ 12 2.7 七段LED显示工作原理................................................. 123 软件设计................................................................. 15 3.1 系统主程序设计....................................................... 15 3.2 定时中断程序设计..................................................... 15 3.3 节电模式程序设计..................................................... 16 3.4 整点报时程序设计..................................................... 17 3.5 误差消除程序设计..................................................... 184 系统调试................................................................. 21 4.1 在伟福中的调试....................................................... 21 4.2 在KEIL 中的调试...................................................... 23 4.3 硬件故障检查......................................................... 25 4.3.1 单片机不工作的硬件检查............................................. 25 4.3.2 数码管显示的问题及解决方法......................................... 25 4.3.3 二极管循环点亮的问题............................................... 255 结论................................................................. 26 Ⅰ精品致谢.................................................................. 27参考文献................................................................... 28附录A 硬件电路板........................................................... 29附录B 硬件原理图.......................................................... 30附录C 材料清单............................................................ 31 II 精品前言现在计算机系统已明显地朝巨型化、单片化、网络化三个方向发展。
DIY基于51单片机的旋转LED数字电子钟
标签：DIY基于51单片机的旋转LED数字电子钟(红外线遥控调时)在网上看到不少老外做的各种旋转ＬＥＤ显示屏，非常ＣＯＯＬ，我也动手用洞洞板试做了一个类似的显示屏，结果感觉还不错。
于是再接再励继续努力，将作品进一步改进，完善后制成如今这个样子。
由于刚学51单片机，加上制作电路板软件也是从零开始，的确花了我不少的时间和精力。
不过也就是在这艰难的独立制作中，真正学到了不少实在的东西。
本项目的关键是如何解决高速旋转的电路板如何供电，如何调时的问题。
我采用电机电刷的原理，将旋转轴钻空，通过一只插头将电源的从反面引到前面的电路板上，而这个旋转的插头又与固定在背板上的两个铜片接触的。
调时的问题有些困难，一是让电路板在旋转前与ＰＣ机相接，由电脑传送调时数据，这虽然可行但不方便。
还有就是用遥控方法，但此方案在调试方面有很大的困难。
显示方式上，我采用平衡式的两排ＬＥＤ，这除了在旋转时能较好的保持平衡外，主要能利用两边交替显示方式，比单排要快一倍。
本装置不仅是一个时钟，它还可以动态显示汉字及图案，这就看如何发挥了。
其具体制作过程如下：一。
旋转电机的制作从制作成本与方便考虑，选用旧电脑用的大软驱上的直流无刷电机，只是对局部进行改造。
就是这种古董软驱软驱上的直流无刷电机拆开后的电机仔细拆开直流电机，将带圆盘的铝轴从中开孔，让它刚好能插入一个插头。
将旋转轴加工成这样装配好以后按拆开时的顺序，反序将轴安装直流电机上。
电机装配完成后用两片铜片做的电刷电刷装好后的侧面图将电路板上较突出的元件改焊在反面，电机的电源接法。
从电路板标注的符号看，“＋”为电源正，“Ｇ”为电源负，“Ｃ”与“Ｍ”端分别与电源正相连匀可使电机运转将一张旧唱片按电机座的位置开孔，而定位用的挡光板应根据电路板上感光组件的位置确定。
二。
电路板的制作本制作品用５１单片机控制，具体电原理图如下：用Protel 99设计制作了电路板。
最后得到完成的作品。
遥控器用的是松下车载机的，只用了其中的六个键。

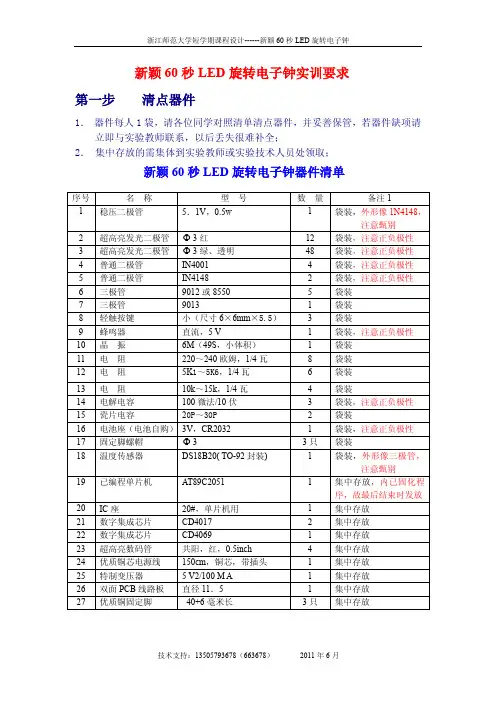

2011新颖60秒LED旋转电子钟实训要求
3红 3 绿、透明
IN4001 IN4148 9012 或 8550 9013 小（尺寸 6×6mm×5.5） 直流，5 V 6M（49S，小体积） 220～240 欧姆，1/4 瓦 5K1～5K6，1/4 瓦 10k～15k，1/4 瓦 100 微法/10 伏 20P～30P
电解电容 瓷片电容 固定脚螺帽 温度传感器 已编程单片机 IC 座 数字集成芯片 数字集成芯片 超高亮数码管 优质铜芯电源线 特制变压器 双面 PCB 线路板 优质铜固定脚
浙江师范大学短学期课程设计------新颖 60 秒 LED 旋转电子钟
新颖 60 秒 LED 旋转电子钟实训要求 第一步 清点器件
1． 器件每人 1 袋，请各位同学对照清单清点器件，并妥善保管，若器件缺项请 立即与实验教师联系，以后丢失很难补全； 2． 集中存放的需集体到实验教师或实验技术人员处领取；
第六步
软件调试
选择一种自己熟悉的编程环境和单片机仿真器，对照样机的功能，逐步编程 调试通过，直到最后基本达到样机的功能。
第七步
课程设计报告
撰写课程设计报告，要求课程设计报告电子文档文件名的取法如下： 10 计算机（专升本）----名字； 08 电子信息工程----名字； 2011 年 6 月 15 日
技术支持：13505793678（663678） 2011 年 6 月
2011 年 6 月
浙江师范大学短学期课程设计------新颖 60 秒 LED 旋转电子钟
第二步
器件检测
所有器件均选择优质器件， 通常无需检测， 唯有变压器可能由于运输等原因， 需在焊接前先检测，否则焊接完成后发现有问题则更麻烦。检测方法是： 1． 选择万用表的电阻档， 用万用表的两表笔测变压器的两引ቤተ መጻሕፍቲ ባይዱ间线圈的电阻值 （注意两引脚外表可能有绝缘油漆， 应小心刮除） ， 若约为 10 左右则正确， 若电阻值为无穷大则说明线圈断路（注意 2 引脚外表若有绝缘油漆没刮除， 也可能导致电阻值为无穷大） ； 2． 选择万用表的电阻档， 用万用表的两表笔测变压器的三引脚中的两引脚间线 圈的电阻值（注意中间引脚是悬空的，两引脚外表可能有绝缘油漆，应小心 刮除） ，若约为 2K ～3K 左右则正确，若电阻值为无穷大则说明线圈断路 （注意两引脚外表若有绝缘油漆没刮除，也可能导致电阻值为无穷大） 。
60秒旋转时钟课程设计
60秒旋转时钟课程设计一、课程目标知识目标：1. 学生能理解旋转时钟的基本原理，掌握60秒旋转一周的时间概念。
2. 学生能运用基本的数学知识，如角度、周长和圆的相关概念，解释旋转时钟的运动。
3. 学生能通过旋转时钟的学习，掌握时间单位换算，如分与秒的转换。
技能目标：1. 学生能够设计并制作一个简易的60秒旋转时钟模型，培养动手操作能力和问题解决能力。
2. 学生能够运用旋转时钟进行时间估算，提高观察和推理能力。
情感态度价值观目标：1. 学生培养对时间管理和珍惜时间的意识，增强时间观念。
2. 学生通过小组合作完成旋转时钟的制作，培养团队合作精神和沟通能力。
3. 学生在学习过程中，体验数学与生活的紧密联系，提高对数学学科的兴趣和热爱。
二、教学内容本课程以数学学科四年级下册的“时间和时钟”章节为依据，结合课程目标，组织以下教学内容：1. 旋转时钟的基本原理：通过讲解时钟的指针运动，引导学生理解旋转与时间的关系，掌握60秒旋转一周的概念。
2. 数学知识运用：结合圆的周长、角度等知识，让学生运用数学方法解释旋转时钟的运动规律。
3. 时间单位换算：以旋转时钟为载体，学习分与秒的换算，提高学生的数学应用能力。
4. 制作旋转时钟模型：组织学生分组合作，设计并制作简易的旋转时钟，培养学生的动手操作能力和问题解决能力。
5. 时间估算：运用旋转时钟进行时间估算练习，提高学生的观察和推理能力。
教学内容的安排和进度如下：第一课时：旋转时钟的基本原理及时间单位换算；第二课时：数学知识在旋转时钟中的应用；第三课时：分组制作旋转时钟模型；第四课时：运用旋转时钟进行时间估算练习；教学内容确保科学性和系统性，与教材章节紧密结合，旨在帮助学生扎实掌握旋转时钟相关知识。
三、教学方法本课程将采用以下多样化的教学方法，以激发学生的学习兴趣和主动性，确保教学内容的有效传授：1. 讲授法：教师通过生动的语言和形象的表达，向学生讲解旋转时钟的基本原理、时间单位换算等理论知识，为学生奠定扎实的理论基础。
电子时钟完整版 有实物图
3.6 校时电路……………………………………………………………….14 3.6.1 电路结构及工作原理……………………………………………14 3.6.2 电路仿真…………………………………………………………14 3.6.3 元器件的选择及参数确定………………………………………15
3.7 整点报时电路………………………………………………………….16 4 电路总体仿真………………………………………………………………16 5 电路安装、调试与测试……………………………………………………18
7
图 3.2 由仿真图可知，该电路可以得到 5V 的直流电源，因此可以做为整个系统的电源。
3.1.3 元件的选择
电网供给交流电压（220v 50HZ）经变压器降压后，得到符合电路需要的 交流电压，然后由整流桥经整流后变换成方向不变、大小随时间变化的脉动电流， 然后有滤波电容滤去其中的杂波，并且可以抵消线路的电感效应防止产生自激震 荡，但是这样的直流电压还会随电网和负载的变化而变化，因此在该电路中又使 用了稳压芯片（7805）可以得到比较理想的直流电压，输出端的滤波电容的作用 是用以滤除输出端的高频信号，改善电路的暂态效应。
这里我用 555 定时器构成一个多谐振荡器其产生的频率为 100Hz,然后 经过整形、分频获得 1Hz 的秒脉冲。电路原理图如图 3.3
8
图 3.3 3.2.2 电路仿真结果如下图 3.4
图 3.4 由仿真图可知，产生的波形符合我们的标准，周期大约为 1 秒，大致可以做为秒 脉冲信号。
3.2.3 元件的选择
电子技术综合训练
设计报告
题目：
多功能电子钟的设计
姓名： 学号： 班级： 同组成员： 指导教师： 日期：
杜鹏 10020106 控制工程基地一班 宋峰 杨新华 2012 年 12 月 31 日星期一

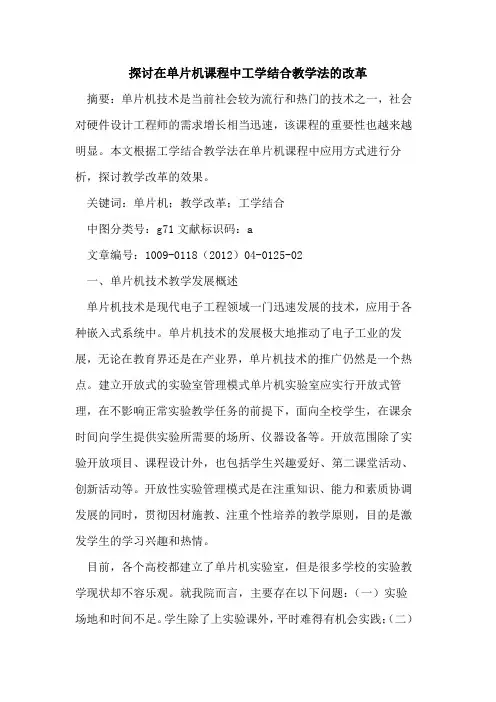

探讨在单片机课程中工学结合教学法的改革
