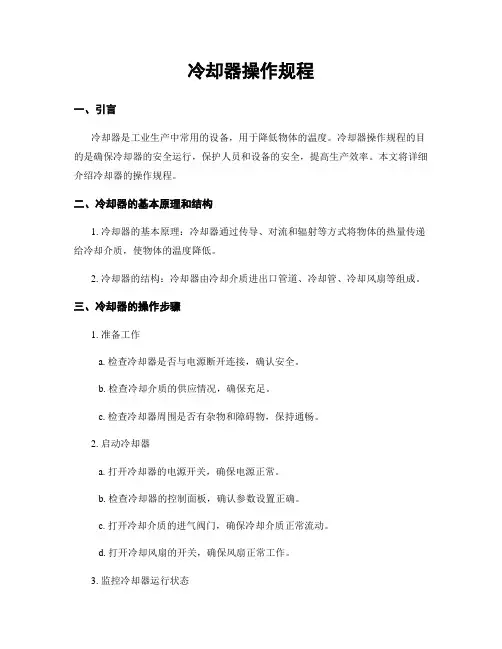

冷却器操作规程
冷却器操作规程一、引言冷却器是工业生产中常用的设备，用于降低物体的温度。
冷却器操作规程的目的是确保冷却器的安全运行，保护人员和设备的安全，提高生产效率。
本文将详细介绍冷却器的操作规程。
二、冷却器的基本原理和结构1. 冷却器的基本原理：冷却器通过传导、对流和辐射等方式将物体的热量传递给冷却介质，使物体的温度降低。
2. 冷却器的结构：冷却器由冷却介质进出口管道、冷却管、冷却风扇等组成。
三、冷却器的操作步骤1. 准备工作a. 检查冷却器是否与电源断开连接，确认安全。
b. 检查冷却介质的供应情况，确保充足。
c. 检查冷却器周围是否有杂物和障碍物，保持通畅。
2. 启动冷却器a. 打开冷却器的电源开关，确保电源正常。
b. 检查冷却器的控制面板，确认参数设置正确。
c. 打开冷却介质的进气阀门，确保冷却介质正常流动。
d. 打开冷却风扇的开关，确保风扇正常工作。
3. 监控冷却器运行状态a. 定期观察冷却器的温度和压力指示器，确保在正常范围内。
b. 检查冷却器的运行噪音，如有异常及时处理。
c. 定期检查冷却介质的流量和质量，确保正常供应。
4. 关闭冷却器a. 关闭冷却器的电源开关，断开电源。
b. 关闭冷却介质的进气阀门，停止供应。
c. 关闭冷却风扇的开关，停止工作。
四、冷却器的安全注意事项1. 操作人员应穿戴好个人防护装备，如手套、护目镜等。
2. 操作人员应严格按照操作规程进行操作，不得擅自更改参数和操作步骤。
3. 在操作过程中，严禁将手部或其他物体伸入冷却器内部，以免发生意外伤害。
4. 如发现冷却器温度异常升高或压力异常增大，应立即停止操作，并报告相关人员进行处理。
5. 定期对冷却器进行维护保养，清理冷却管道和冷却风扇，保持设备的良好状态。
五、冷却器的故障处理1. 如发现冷却器温度升高或压力异常增大，应首先检查冷却介质的供应情况是否充足。
2. 检查冷却器的管道是否有堵塞或泄漏现象，及时清理和修复。
3. 如无法解决故障，应及时报告相关人员，并按照应急预案进行处理。
冷却器操作规程
冷却器操作规程一、引言冷却器是工业生产中常用的设备，用于降低物体或流体的温度。
为了确保冷却器的安全运行和有效性，制定冷却器操作规程是至关重要的。
本文将详细介绍冷却器的操作规程，包括冷却器的启动、运行和停止等方面的内容。
二、冷却器的启动1. 检查冷却器的外观和周围环境，确保冷却器没有损坏或异物堵塞，并且周围环境无危险因素存在。
2. 检查冷却器的电源和控制系统，确保其正常工作。
3. 打开冷却器的进水阀门，并逐渐打开出水阀门，以避免冷却器内部压力骤增。
4. 监测冷却器的水位和压力，确保其在正常范围内。
5. 启动冷却器的电机和风扇，确保其正常运转。
三、冷却器的运行1. 监测冷却器的水位、压力和温度，确保其在正常范围内。
2. 定期检查冷却器的进水和出水温度差，以评估其冷却效果。
3. 定期清洗冷却器的过滤器和冷却板，以避免堵塞和降低冷却效率。
4. 定期检查冷却器的电机和风扇，确保其正常运转。
5. 定期检查冷却器的冷却介质，如水或冷却液，确保其质量和浓度符合要求。
6. 定期检查冷却器的管道和阀门，确保其无泄漏或损坏。
四、冷却器的停止1. 在停止冷却器之前，先关闭冷却器的电机和风扇。
2. 逐渐关闭冷却器的出水阀门，然后关闭进水阀门，以避免冷却器内部压力骤降。
3. 监测冷却器的水位和压力，确保其在停止后仍处于正常范围内。
4. 定期进行冷却器的维护和保养，包括清洗、润滑和更换易损件等，以延长冷却器的使用寿命。
五、安全注意事项1. 在操作冷却器时，必须佩戴个人防护装备，如安全帽、防护眼镜和耳塞等。
2. 禁止在冷却器周围堆放易燃、易爆物品，并保持周围环境清洁整齐。
3. 遵守操作规程，严禁擅自更改冷却器的工作参数或操作方式。
4. 在冷却器运行过程中，如发现异常情况或设备故障，应立即停止操作并报告相关人员。
5. 定期进行冷却器的安全检查，确保其安全可靠。
六、总结冷却器的操作规程对于确保冷却器的安全运行和有效性至关重要。
在操作冷却器时，必须严格遵守操作规程，并采取相应的安全措施。

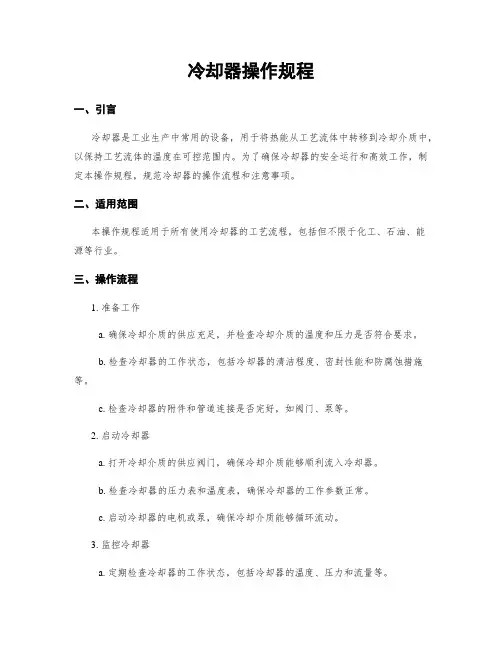

冷却器操作规程
冷却器操作规程一、引言冷却器是工业生产中常用的设备，用于将热能从工艺流体中转移到冷却介质中，以保持工艺流体的温度在可控范围内。
为了确保冷却器的安全运行和高效工作，制定本操作规程，规范冷却器的操作流程和注意事项。
二、适用范围本操作规程适用于所有使用冷却器的工艺流程，包括但不限于化工、石油、能源等行业。
三、操作流程1. 准备工作a. 确保冷却介质的供应充足，并检查冷却介质的温度和压力是否符合要求。
b. 检查冷却器的工作状态，包括冷却器的清洁程度、密封性能和防腐蚀措施等。
c. 检查冷却器的附件和管道连接是否完好，如阀门、泵等。
2. 启动冷却器a. 打开冷却介质的供应阀门，确保冷却介质能够顺利流入冷却器。
b. 检查冷却器的压力表和温度表，确保冷却器的工作参数正常。
c. 启动冷却器的电机或泵，确保冷却介质能够循环流动。
3. 监控冷却器a. 定期检查冷却器的工作状态，包括冷却器的温度、压力和流量等。
b. 注意观察冷却介质的颜色和浑浊度，及时发现异常情况并采取相应措施。
c. 定期清洗冷却器，防止污垢堆积影响冷却效果。
4. 关闭冷却器a. 停止供应冷却介质，并关闭相应的阀门。
b. 停止冷却器的电机或泵，并切断电源。
c. 清理冷却器周围的杂物和污垢，保持冷却器的清洁状态。
四、注意事项1. 操作人员必须熟悉冷却器的结构和工作原理，具备相关的操作技能和安全意识。
2. 在操作冷却器时，必须佩戴相关的个人防护装备，如手套、安全眼镜等。
3. 在冷却器启动前，应检查冷却介质的温度和压力是否符合要求，并确保冷却介质的供应充足。
4. 定期检查冷却器的工作状态，如温度、压力和流量等，及时发现并解决异常情况。
5. 在关闭冷却器时，必须先停止供应冷却介质，再关闭相应的阀门，最后清理冷却器周围的杂物和污垢。
6. 在操作冷却器时，严禁使用任何尖锐物品敲击冷却器或其附件，以免损坏设备或导致安全事故发生。
五、紧急处理措施1. 在冷却器发生泄漏或异常情况时，立即停止冷却器的运行，并采取相应的应急措施。

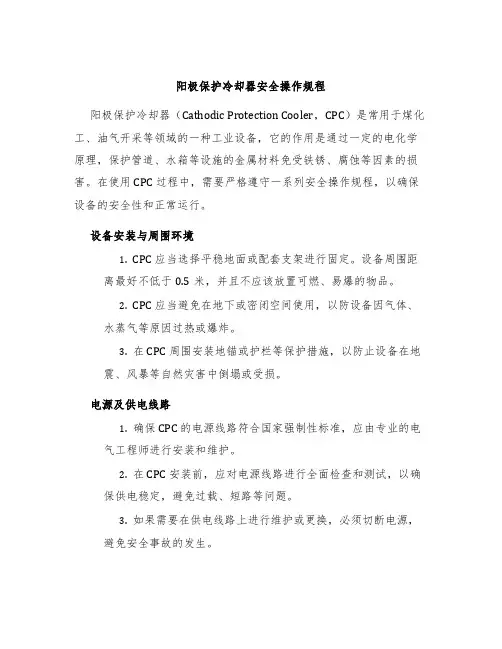

阳极保护冷却器安全操作规程
阳极保护冷却器安全操作规程阳极保护冷却器（Cathodic Protection Cooler，CPC）是常用于煤化工、油气开采等领域的一种工业设备，它的作用是通过一定的电化学原理，保护管道、水箱等设施的金属材料免受铁锈、腐蚀等因素的损害。
在使用 CPC 过程中，需要严格遵守一系列安全操作规程，以确保设备的安全性和正常运行。
设备安装与周围环境1.CPC 应当选择平稳地面或配套支架进行固定。
设备周围距离最好不低于0.5米，并且不应该放置可燃、易爆的物品。
2.CPC 应当避免在地下或密闭空间使用，以防设备因气体、水蒸气等原因过热或爆炸。
3.在 CPC 周围安装地锚或护栏等保护措施，以防止设备在地震、风暴等自然灾害中倒塌或受损。
电源及供电线路1.确保 CPC 的电源线路符合国家强制性标准，应由专业的电气工程师进行安装和维护。
2.在 CPC 安装前，应对电源线路进行全面检查和测试，以确保供电稳定，避免过载、短路等问题。
3.如果需要在供电线路上进行维护或更换，必须切断电源，避免安全事故的发生。
CPC 启动与停止1.在 CPC 启动前，应先检查设备及其周围是否存在潜在危险和安全隐患，如是否存在泄漏、电路短路等现象。
2.CPC 启动后，应严格按照说明书的操作指南进行使用，并注意监控设备的运行状态与环境参数，如温度、电流等。
3.当 CPC 已完成其作业任务或需要进行维护时，应先切断电源并停止泵送过程，等待设备冷却后方可进行拆卸和维修。
紧急处理措施1.如 CPC 已经出现明显的异常声音、气味或泄漏现象，应立即切断电源并通知有关部门进行处理。
2.如CPC 已经发生火灾、爆炸等紧急情况，应迅速拉响警报、疏散人员，并进行消防、急救等应急处置措施。
3.CPC 的特殊安全问题，应由设备的专业技术人员和相关单位工程师共同协助解决。
以上是对CPC 安全操作规程的简要介绍，无论是使用前还是使用中，都需要严格遵守相关规定和要求。
只有充分保障设备的安全性和稳定性，才能达到好的使用效果。
阳极保护酸冷器操作规程
酸冷器阳极保护操作规程ZH/QO01·15-15A/O目录一、概述二、功能三、技术指标四、ZZ—2型（旧机组）仪表结构及用途五、HD—A型（新机组）仪表结构及各种设备用途六、日常操作及维护七、停车操作八、正常操作要点九、故障分析及排除十、管壳式酸冷器使用时应注意事项及保养一、概述我分公司现有ZZ—2型（旧机组）和HD—A型（新机组）恒电位仪，均为智能型控制设备，是根据金属电化学钝化理论研制的，用于硫酸冷却器及其它化工设备的阳极保护。
该设备为被保护设备提供阳极极化电流，使具有活化——钝化性质的金属（如碳钢、铝、不锈钢等）在腐蚀介质中产生钝化，并保持在钝化状态，使上述金属不再受硫酸溶液腐蚀，达到阳极保护的目的。
该仪器为智能型设备，可自动地将所加阳极极化电压恒定在欲控电位上（即保护电位），并在恒定电位的过程中同时控制输出电流在规定范围以内，自动地控制最大输出电流不超过其允许值，达到保护设备、稳定工艺。
本设备还可通过相应开关、按钮在线修改各种工艺参数，以及故障判断、报警、手/自动切换及人工控制。
本设备操作非常方便，一旦参数设定完毕，将现场信号及电源通过端子联接好，接通电源后，即可进行恒电位自动控制。
HD—A型设备除有电位控制、电流限流控制功能外，还具有与计算机进行数字通讯的功能。
二、功能✧保护电位，监测电位及输出电流测量；✧恒电位控制；✧最大输出电流限流自动控制；✧电位测量值、设定值选点数字显示；✧维钝条件下门限电流自动越限报警；✧输出电流及输出电压指针式指示；✧电流表量程自动切换；✧工艺参数（各电位值、上限电流）人工自动设定；✧开路故障报警；三、技术指标恒电位仪阳极保护参数四、ZZ—2型（旧机组）仪表结构及用途一）主要技术指标及功能1. 1 控制电位范围：-1. 200V～+1.200V1. 2 输出直流电压、直流电流额定值及范围：输出电流额定值：50A、60A、100A、120A、150A等系列输出电流范围：0.5～输出电流额定值输出电压额定值：12V、16V、18V、20V、24V等系列输出电压范围：0.5～输出电压额定值1 .3 电位控制精度：当电源电压、负载阻值变化时，保护电位变化小于±10mV。
冷却器操作规程
冷却器操作规程一、背景介绍冷却器是一种用于降低设备或者系统温度的关键装置。
它通过将热量从工作介质中转移至冷却介质，以保持设备或者系统的正常运行温度。
为了确保冷却器的安全和有效运行，制定一套操作规程是非常重要的。
二、目的本操作规程的目的是确保冷却器的正常运行，保障设备或者系统的稳定性和可靠性，降低故障率，并提高工作效率。
三、适合范围本操作规程适合于所有使用冷却器的设备或者系统，包括但不限于工业生产设备、空调系统、冷冻设备等。
四、安全要求1. 操作人员必须具备相关的技术知识和操作经验，并接受过相关的安全培训。
2. 在操作冷却器之前，必须确保设备或者系统已经住手运行，并断开电源。
3. 在操作过程中，必须佩戴适当的个人防护装备，如安全帽、护目镜、耐酸手套等。
4. 禁止在冷却器周围堆放杂物，保持通道畅通，以确保紧急情况下的逃生通道。
五、操作步骤1. 准备工作a. 检查冷却器的外观和周围环境，确保无明显的损坏和安全隐患。
b. 确保冷却介质的供应充足，并检查冷却介质的质量和温度。
c. 检查冷却器的控制系统，确保正常工作。
d. 确定操作人员的工作职责和权限。
2. 启动冷却器a. 打开冷却器的电源开关，并确保电源稳定。
b. 启动冷却器的控制系统，按照设定参数进行调整。
c. 监测冷却器的运行状态，确保各项指标正常。
d. 检查冷却介质的循环流量和温度，调整流量阀门和温度控制器。
3. 运行监测a. 定期检查冷却器的运行状态，包括温度、压力、流量等参数。
b. 检查冷却介质的质量，如pH值、浓度等。
c. 清洁冷却器的冷凝器和蒸发器，以保持良好的换热效果。
d. 定期检查冷却器的密封性能，如阀门、管道等。
4. 停机操作a. 在停机前，先关闭冷却介质的供应，并等待冷却器彻底住手运行。
b. 关闭冷却器的电源开关，断开电源。
c. 清理冷却器周围的杂物，确保安全通道畅通。
d. 记录冷却器的运行参数和维护情况，做好相关的工作记录。
六、故障处理1. 在冷却器浮现故障时，操作人员应即将住手运行，并采取相应的应急措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳极保护浓硫酸冷却器技术操作规程
1、阳极保护原理
当某种金属浸入电解质溶液中时，金属表面与溶液之间会建立一个电位，叫自然腐蚀电位，同一种金属由于其各部位间存在着电化学的不均匀性，从而造成不同部位间产生一定的电位差值，它导致了金属在电解质溶液中的电化学腐蚀。
向浸在电解质溶液中的金属施加直流电流，金属的电极电位会发生变化，这种现象叫极化。
电位与电流密度之间的关系曲线叫做极化曲线，具有钝化性倾向的金属在进行阳极极化时，如果电流达到足够的数值，金属呈钝化状态，继续给以较小的电流，就可以维持这种状态，从而减缓金属的腐蚀，这就是阳极保护的原理。
I(A/M2)
I M
I P
E A
E B E C
E D
阳极钝化曲线示意图
活化区
活化—钝化过渡区
钝化区
过钝化区
A B
C
D
E
电位
2、工艺参数及控制指标
设备名称
控制指标
保护电位（mv）监测电位交限报警低限报警酸浓度酸温度
（mv）（mv）（mv）93%酸冷器98%酸冷器+100 — +150-50 — +550
+600-100≥92.5%≤60℃
+200 — +2500 — +550+600-100≥98%<100℃
3、开车运行准备工作
3.1 恒电位仪检查：检查各接线准确无误；必须在开车前通上220V-50HZ 交流电，进行调试，设定监控上限，控制上限，控制下限数据，各数据必须符合恒电位使用说明书上给定的有关
参数，电源必须双回路供电，确保恒电位仪始终有电。
3.2 检查水路、酸路，安装是否正确无误；检查各电极绝缘和密封以及阴极可靠绝缘。
4、开车及日常维护操作规定
4.1 将冷却水进、出口阀打开，让冷却水通过酸冷器。
4.2 通入常温93%酸或98%酸，使其保持循环。
4.3 按阳极保护酸冷器电气技术操作规程进行通电，常温致钝到升温致钝。
随着系统温度正常后，电流逐渐降低并趋于稳定，阳极保护系统投入正常运行，操作工对水进出、酸进出温度，保护电位、输出电压、电流一小时记录一次。
吸收阳极保护进口酸温小于100℃。
4.5 任何情况下，只要酸冷器充满浓硫酸，无论循环与否，恒电位仪均应处于正常工作状态。
若需排放硫酸检修时，应先关闭恒电位仪，然后再排放硫酸，严禁空腔送电。
4.6 每小时测定酸冷器进出口水的PH值。
4.7 电位、电流发生异常时，操作工应立即通知仪表工检查，并汇报工段及分厂，以便及时查明原因，排除故障。
严格按阳极保护酸冷器电气技术操作规程进行电位、电流的调节。
5、停车操作
5.1 关闭酸进口阀门，确保酸冷器壳侧充满酸。
5.2 待酸温降至50℃以下时，关闭进、出口水阀。
5.3 恒电位保持正常工作状态。
5.4 冬天停车时，应考虑酸浓度和结晶温度的关系，注意保温，防止结晶。
6.5 大检修期间停车，除检查或更换阴极、化学清洗及其它必要的维修，需将硫酸排尽并暂停阳极保护外，一般按上述停车，阳极保护继续运行。
设备排空期间，严格防止进水和吸潮，避免稀酸腐蚀。
6、阴极的检修及更换
不论是干燥酸还是吸收酸冷器的阴极，尽量利用停车的时机对阴极进行检查。
步骤如下：6.1 排尽酸冷器内硫酸。
6.2 拆卸阴极密封内压盖。
6.3 将阴极缓慢抽出，不要用水清洗，适当的扭动有利于阴极的抽出。
检查阴极表面腐蚀及聚四氟乙烯套变形情况。
6.4 若阴极腐蚀轻微，套管没有或轻微变形，则重新插入阴极；若腐蚀严重，套管管孔处深度大于5mm，套管局部变形或浸泡，则更换阴极。
6.5 检查阴、阳极间是否短路。
