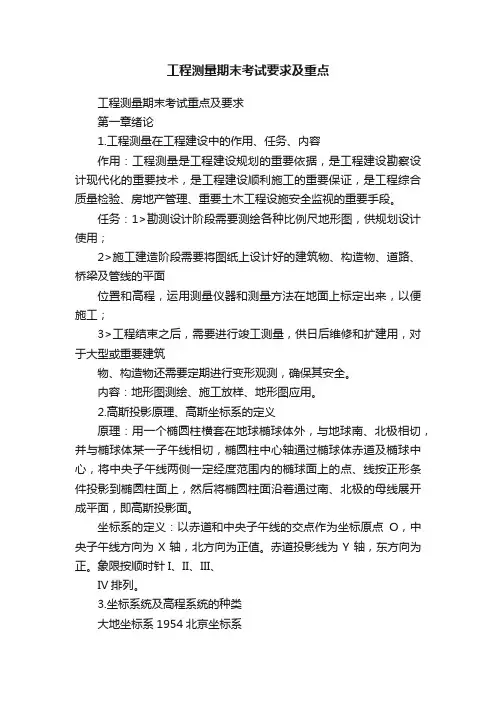

工程测量期末考试要求及重点
工程测量期末考试要求及重点工程测量期末考试重点及要求第一章绪论1.工程测量在工程建设中的作用、任务、内容作用：工程测量是工程建设规划的重要依据，是工程建设勘察设计现代化的重要技术，是工程建设顺利施工的重要保证，是工程综合质量检验、房地产管理、重要土木工程设施安全监视的重要手段。
任务：1>勘测设计阶段需要测绘各种比例尺地形图，供规划设计使用；2>施工建造阶段需要将图纸上设计好的建筑物、构造物、道路、桥梁及管线的平面位置和高程，运用测量仪器和测量方法在地面上标定出来，以便施工；3>工程结束之后，需要进行竣工测量，供日后维修和扩建用，对于大型或重要建筑物、构造物还需要定期进行变形观测，确保其安全。
内容：地形图测绘、施工放样、地形图应用。
2.高斯投影原理、高斯坐标系的定义原理：用一个椭圆柱横套在地球椭球体外，与地球南、北极相切，并与椭球体某一子午线相切，椭圆柱中心轴通过椭球体赤道及椭球中心，将中央子午线两侧一定经度范围内的椭球面上的点、线按正形条件投影到椭圆柱面上，然后将椭圆柱面沿着通过南、北极的母线展开成平面，即高斯投影面。
坐标系的定义：以赤道和中央子午线的交点作为坐标原点O，中央子午线方向为X轴，北方向为正值。
赤道投影线为Y轴，东方向为正。
象限按顺时针I、II、III、IV排列。
3.坐标系统及高程系统的种类大地坐标系1954北京坐标系坐标系统1980西安坐标系空间直角坐标系|我国采用的坐标系统新1954北京坐标系（一般不用）2000国家大地坐标系统（CGCS2000）WGS-84坐标系我国采用的高程系统：1956黄海高程系、1985国家高程基准。
第二章水准测量1、高程、高差、大地水准面、铅垂线定义、特点、作用高程：地面点到某一水准面的铅垂距离称为高程。
高差：地面两点的高程之差称为高差。
大地水准面：定义：与静止的平均海平面相重合的闭合水准面称为大地水准面。
特点：是等位面，该面上的任何一点均与重力方向正交。
(2021年整理)《测量学》考试重点
（完整）《测量学》考试重点编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）《测量学》考试重点）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）《测量学》考试重点的全部内容。
《测量学》考试重点一、名词解释1.水准面：水准面是受地球重力影响形成的，它的特点是其面上任意一点的铅垂线都垂直与改点的曲面。
2.大地体：由地球水准面所包围的地球形体，它代表了地球的自然形状和大小。
3.参考椭球面：与大地水准面非常接近的能用数学方程表示的旋转椭球体相应的规则曲面。
4.绝对高程：地面点沿铅垂线至大地水准面的距离。
5.相对高程：假定一个水准面作为高程起算面,地面点到假定水准面的垂直距离.6.高差:地面两点间的绝对高程或相对高程之差。
7.高程测量：确定地面点高程的测量工作。
8.视准轴：物镜光心和十字丝焦点的连线。
9.望远镜放大率：眼睛由望远镜观察虚像所张的夹角与直接观察远处的实物所张的角的比值。
10.高差法：根据高差推算待定点高程的方法。
11.水平角：指相交于一点的两方向线在水平面上的竖直投影所形成的夹角.12.竖直角:指在同一竖直平面内，观测实现与水平线之间的夹角.13.测回法:测角的基本方法，用于两个目标方向之间水平角的测量。
14.竖盘读数指标差：正镜观测时,实际的始读数为X0左=900+X，倒镜观测时,时读数为X0右=2700+X，其差值X称为竖盘指标差。
15.直线定线：当地面两点之间的距离大于钢尺的一个尺段时,就需要在直线方向上标定若干个分段点,这项工作称为直线定线。
16.电磁波测距仪：用电磁波(或光波或微波）作为载体，传输测距信号,以测量两点间距离的一种仪器。

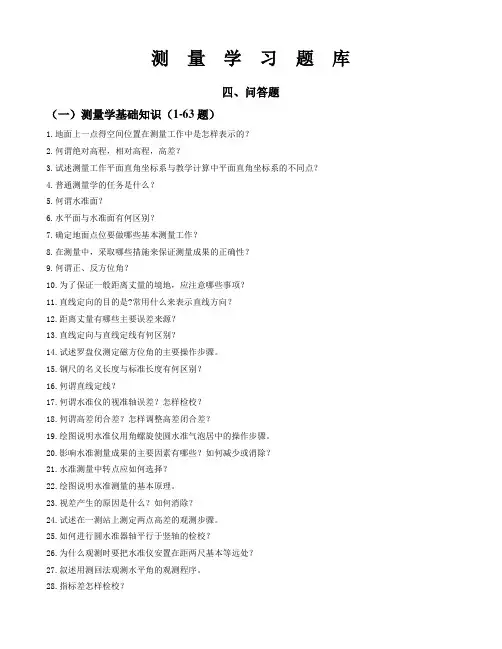

成都理工大学测量学5问答题
测量学习题库四、问答题（一）测量学基础知识（1-63题）1.地面上一点得空间位置在测量工作中是怎样表示的？2.何谓绝对高程，相对高程，高差？3.试述测量工作平面直角坐标系与教学计算中平面直角坐标系的不同点？4.普通测量学的任务是什么？5.何谓水准面？6.水平面与水准面有何区别？7.确定地面点位要做哪些基本测量工作？8.在测量中，采取哪些措施来保证测量成果的正确性？9.何谓正、反方位角？10.为了保证一般距离丈量的境地，应注意哪些事项？11.直线定向的目的是?常用什么来表示直线方向？12.距离丈量有哪些主要误差来源？13.直线定向与直线定线有何区别？14.试述罗盘仪测定磁方位角的主要操作步骤。
15.钢尺的名义长度与标准长度有何区别？16.何谓直线定线？17.何谓水准仪的视准轴误差？怎样检校？18.何谓高差闭合差？怎样调整高差闭合差？19.绘图说明水准仪用角螺旋使圆水准气泡居中的操作步骤。
20.影响水准测量成果的主要因素有哪些？如何减少或消除？21.水准测量中转点应如何选择？22.绘图说明水准测量的基本原理。
23.视差产生的原因是什么？如何消除？24.试述在一测站上测定两点高差的观测步骤。
25.如何进行圆水准器轴平行于竖轴的检校？26.为什么观测时要把水准仪安置在距两尺基本等远处？27.叙述用测回法观测水平角的观测程序。
28.指标差怎样检校？29.简述在一个测站上观测竖直角的方法和步骤。
30.水平角观测时应注意哪些事项31.竖角测量中指标差是指什么？32.什么叫水平角？33.经纬仪上有几对制动、微动螺旋？各起什么作用？如何正确使用？34.对中和整平的目的是什么？试述仅有一个水准管的经纬仪的整平操作方法。
35.什么是竖直角？36.何谓系统误差？偶然误差？有合区别？37.试述中误差，容许误差、相对误差的含义与区别？38.举例说明如何消除或减小仪器的系统误差？39.偶然误差具有什么特征？40.等精度观测中为什么说算术平均值是最可靠的值？41.从算术平均值中误差（M）的公式中，使我们在提高测量精度上能得到什么启示？42.什么叫观测误差？产生观测误差的原因有哪些？43.观测值函数的中误差与观测值中误差存在什么关系？44.闭和导线的内业计算有几步？有哪些闭合差？45.何谓基线闭合差、归零差、测回差、2C互差？46.绘图简述四个方向的方向观测方法？47.跨河水准测量中仪器与水准尺的安置为什么要构成平行四边形？48.简述四等水准测量（双面尺）一个测站的观测程序？49.导线布置的形式有哪几种？50.为敷设经纬仪导线，在选点时应考虑哪些问题？51.经纬仪导线测量中，应直接观测哪些元素？52.小三角测量的特点是什么？它与导线测量相比有何异同？53.小三角测量的布置形式有哪几种？54.试述高等线的性质？55.何谓坡度？在地形图上怎样确定两点间的坡度？56.何谓地形图及地形图比例尺？57.什么是比例尺的精度？58.表示地物的符号有哪几种？举例说明。
工程测量考试重点
工程测量考试重点1、测量的三项基本工作【高程测量、角度测量、距离测量】2、导线有三种布置形式【闭合导线、符合导线、支导线】3、测量误差按其性质可分为【系统误差、偶然误差】4、尺量距时要进行三项改正，分为【尺长改正、温度改正、高差改正】5、【等高平距】是相邻等高线之间的水平距离。
8、经纬仪使用的基本步骤是【对中、整平、瞄准、读数】9、平板仪的安置包括【对中、整平、定向】10、标准方向的种类有【真北、磁北、中央子午线】。
11、常用的建筑定位【建筑红线、原有建筑物、建筑方格网、其他控制点】12、引起误差的原因有【人为、仪器、自然】13、建筑物最基本的变形观测是【沉降观测、水平移位观测】1、绝对高程是由（大地水准面）起算的地面点高度。
2、在测量平面直角坐标系中，纵轴为（X轴，向北为正）。
2、相对高程是由（大地水准面）起算的地面点高度。
3、由A、B点的高程HA=100米、HB=200米，求高差hAB ＝(+100 )米。
4、光学经纬仪各轴线之间应满足的几何条件是（B C D ）B、十字丝竖丝⊥HH C、CC⊥HH D、HH⊥VV5、在水准仪测量中，注意前、后视距离相等可消除（地球曲率和大气折光、水准管轴不平行于视准轴）对高差的影响。
6、下面不是测量的基本工作是（距离测量）。
9、用测回法测水平角可以消除（视准轴不垂直于横轴、横轴不垂直于竖轴的误、可以消除水平度盘的偏心差）。
12、导线测量角度闭合差的调整方法是(反符号按角度个数平均分配)。
13、GPS定位技术是一种(卫星测量)的方法。
14、用视距法测量水平距离和高差时，需要用仪器观测的数据是（尺间隔、竖盘读数、瞄准高）。
15、导线测量角度闭合差的调整方法是(反符号按角度个数平均分配)。
17、在高程测设中，已知A点高程为14.000m，测的后视点A读数为2.713m，想测设B点为高程为13.000 m，应在前视点B点读数为多少(3.713 )。
18、将经纬仪安置于A点且瞄准B点时，水平度盘读数为30°，欲测设45°的水平角值于AB直线的右侧，则水平度盘的读数应为（75°）。
工程测量考试知识点
第 1 页 共 1 页 考试知识点1、等高线的特征。
2、试述测回法操作步骤、记录计算及限差规定。
3、经纬仪联合平板测绘地形图中，对某个碎步点的数据采集和处理方法。
4、简述DJ6级方向式光学经纬仪对中、整平的操作过程。
5、闭合导线坐标（内业）计算的一般步骤是什么。
6、简述DJ6级方向式光学经纬仪进行角度测量时，竖直角计算公式的确定方法。
7、详述DS3级微倾式水准仪的使用步骤。
8、试述用 光学经纬仪按一般方法进行角度放样的基本步骤。
9、直线定向与直线定线有何区别？钢尺量距一般方法。
10、何谓坐标正算和坐标反算？坐标反算时应注意什么？11、试述测量工作平面直角坐标系与教学计算中平面直角坐标系的不同点？12、用中丝读数法进行四等水准测量时，每站观测顺序是什么？13、在水准点B a M 和b BM 之间进行水准测量，所测得的各测段的高差和水准路线长如图所示。
已知B a M 的高程为5.612m ，b BM 的高程为5.400m 。
试将有关数据填在水准测量高差调整表中，最后计算水准点1和2的高程。
14、如图，已知地面水准点A 的高程为A H =4000m ， 若在基坑内B 点测设B H =30.000m ，测设时 =1.415m ，b=11.365m ， 1a =1.205，问当1b 为多少时，其尺底即为设计高程B H ？15、已知A 点高程A H ＝l82.232m ，在A 点观测B 点得竖直角为18°36′48″，量得A 点仪器高为l.452m ，B 点棱镜高l.673m 。
在B 点观测A 点得竖直角为-18°34′42″，B 点仪器高为l.466m ，A 点棱镜高为l.6l5m ，已知AB D ＝486.75lm ，试求AB h 和B H 。
工程测量(测绘类 第二版)重点知识点总结
工程测量学是研究地球空间具体集合体测量和抽象几何体测设的理论、方法和技术得一门应用科学。
它主要研究在工程与工业建设 、城市与国土开发、水路交通环境工程的减灾救灾等事业中 进行地形和有关信息采集与处理 施工放样设备安装 变形监测与分析预报等方面的理论和技术 以及与之有关的信息管理与使用工程测量是为了工程建设服务的 由于服务对象众多 所以他所包括的内容非常广泛 按照服务对象拉划分其内容可分为 工业与民用建筑工程测量 矿山工程测量 地质勘探工程测量 隧道工程测量一般可按工程溅射的规划设计，施工建设和运营三个阶段分为：工程勘测，施工测量。
安全监测三个部分工程测量学的主要内容包括：模拟或数字的地形资料的获取与表达;工程控制测量及数据处理建筑物的施工放样；大型精密设备的安装和调试测量；工业产量过程的质量检测和控制；工程变形与工程相关的各种灾害的监测分析与预报；工程测量专用仪器的研制与应用；工程信息系统的建立与应用等。
放羊一般采用方向交会法，距离交会法，方向距离交会法，极坐标法。
偏角法 偏距法 报点法等。
与高程测量相关的倾斜测量（又称挠度曲线测量）可用于确定被测对象在竖直平面内相对的水平或竖直基准线挠度曲线最小二乘法广泛应用于测量平差规划设计阶段测量工作主要内容是 测绘地形图和纵横断面图施工建设阶段测量工作的主要任务是 按照设计要求在实地准确的标定建筑物部分的平面位置和高程位置，作为施工原装的依据。
测量工作的主要包括 竣工测量以及为监视工程安全状况的变化观测与维护 养护等测量工作由正方形或矩形的网格组成的建筑场地施工控住王 成为建筑方格网工程测量分为：建筑工程测量 线路测量 桥梁与隧道测量 矿山测量 城市测量和水利工程测量种类施工测量方案主要测量工作有 施工控制网建立 施工放样施工放样的主要内容是 放羊的依据的选择 选择放样的方法 计算放样元素面积决定控制网等级 每公里变形<2.5cm/km分类 按用途分为测图控制网 施工（测量）控制网 变形监测网 安装（测量）控制网 按网点的性质 一维网 二维网 三维网按网形分为 三角网 导线网 混合网 方格网按实测方法分为 测角网 测边网 边角网 GPS 网按左边和基准分为 附合网 独立网 经典自用网 自由网按其他基准分为 首级网 加密网 特殊网 专用网工程控制网的作用 是为了工程建设提供工程范围内的统一参考柜架 为各项测量工作提供位置基准 满足工程建设不同对测绘在质量（精度 可靠性），进度（速度）和费用方面的要求 也具有控制全局 提供基准和测量无擦积累的作用建网步骤 1 确定控制网等级 2 确定不舍网形式 3 确定测量仪器和操作规程4 在图上学点构网 到实地勘探5埋设标石 标志6外业观测7内页数据处理 8提交成果四等 400001 三等3400001二等33400001 精度 面控制网的不舍应根据总平面设计和施工地区的地形条件来确定施工控制网的特点面积小使用率高可越级分布边长较短典韦精度较高局部精度高对测图控住网来说施工平面感控制网具有以下特点1控制的范围较小控制点的密度较大精度要求较高2使用频繁3受施工干扰大4控制网的坐标系与施工坐标系一致 5 投影面与工程的平均高度一致6有时分两段布网次级网可能比首级网的精度高建筑方格网角度为90°到180°不安长相等平行面积精度高（2km以内）侧脚两边找高差图形限制，最远点满足精度要求所有点都满足工程控制网的基准分为约束网（具有多余的已知数据）最小约束网（经典自用网只有必要的已知数据）无约束网（自用网务必要的已知数据）标石类型普通标石深埋式标石带强制对中装置的观测墩施工放样的概念将图纸设计的建筑物构筑物的平面位置和搞成按计算要求以一定的精度是的标定作为施工的依据成为施工放样误差要求1混凝土柱梁墙的施工放样误差允许为10到30mm 2 对搞成建筑物的轴线的倾角度要求高于1、10003钢结构施工总误差4土石方施工误差允许到达10cm 5对于特殊要求的工程项目其设计图纸都明确的限差要求放样的三要直接法放样规划法放样钢尺放样1放样依据（施工网）（GPS网三角网导线网方格网）2放样的方法（搞成放样角度放样距离放样坐标法放样铅垂线放样）3放样数据高程放样法水准仪法全站仪无仪器法点位放样1极坐标法2全站仪坐标法3距离交会法4角度交会法（方向交会）5GPS RTK法（直接坐标）变形监测定义是堆监视对象或物体进行测量以确定其空间位置i时间得变化特征件数拨角放样方法和内容首先在线路平面设计图上图解求出个交点左边然后利用坐标泛酸的方法推算出相邻的两个交点的距离和角度αβ这些为放映数据根据初测导线点和放样数据即可按照极坐标放30相对闭合差为1/2000样放噶各点角度闭合差为n简述竖井用钢尺导入搞成的程序和计算表方法在井口附近设立已知水准点在井下预埋蛇1到2个水准点在井下上下合适位置假设水准仪在井上下水准点立水准尺在井架上面先挂钢尺起重分划一端关10公斤的中午要自由悬挂井上下同时观测读取水准尺读数a b 读取钢尺读数m n 井上下读数取温度计算井下高程H B=H A+a-(m-n)-b工程控制网是工程项目的空间位置残卡片框是针对某项具体工程建设测图或管理需求在一定区域内的平面和高程控制网有工程建设委托其他测绘单位建立在施工控制网测设前，应把这些控制点的建筑坐标换算成测量坐标，以便利用测量坐标控制点来测设出这些施工控制网点。
成都理工大学工程测量学考试重点
1.工程测量学（Engineering Geodesy）的定义:*定义一:工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。
(最基本最常用)定义二：工程测量学主要研究在工程、工业和城市建设以及资源开发各个阶段所进行的地形和有关信息的采集和处理，施工放样、设备安装、变形监测分析和预报等的理论、方法和技术，以及研究对测量和工程有关的信息进行管理和使用的学科*定义三：工程测量学是研究地球空间（包括地面、地下、水下、空中）中具体几何实体的测量描绘和抽象几何实体的测设实现的理论、方法和技术的一门应用性学科。
工程测量学包括以工程建筑为对象的工程测量和以机器设备为对象的工业测量。
2.工程测量学的内容:1).地形图测绘;规划设计1万-10万（大型工程1:2000-1:5000）;施工和运营1：1000,1:500或更大。
2).工程控制网布置及优化设计;3).施工放样技术和方法;4).工程的变形监测分析和预报;5).工程测量的仪器6).工程测量学中的误差及测量平差理论.工程测量学的内容（按工程建设阶段）：工程建设规划设计阶段的测量工作；工程建设施工阶段的测量工作；工程建设运营管理阶段的测量工作测绘学的分支：1、大地测量学2、工程测量学3、摄影测量学与遥感4、地图制图学工程建设各阶段的任务：1、工程勘测设计阶段测量—工作提供各种比例尺的地形图供勘测设计人员进行规划设计。
2、工程施工建设阶段的测量工作：a、施工测量工作b、监理测量工作。
3、工程运营管理阶段的测量工作：变形监测3.工程勘察设计阶段的测量工作：提供各种比例尺的地形图施工测量工作:1）、施工控制网的建立一般建筑和厂区:建筑方格网(2)地形平坦,通视困难的地区:导线网(3)山岭地区,跨越江河工程:GPS网和边角网(4)线状工程:导线网(5)地下工程:导线网2)、施工放样（方法：前方交会法，极坐标法，RTK）监理测量工作1）.对施工单位控制网进行复测和检查2）.验收施工单位的施工定线3）.验收施工单位测定的原始地面高程4）.对桥梁施工还需进行桥梁上、下部结构的施工放样检测5）.对路基的厚度、平整度、宽度、纵横坡度进行检查，检查内业资料是否真实6）.审批施工单位提交的施工图工程运营管理阶段的测量工作:1）工程建筑物的变形监测; 2）工业设备安全运营监测;3）地表沉降监测;4）局部地区复杂形变;5)变形监测网的建立4、测量控制网的分类：全球控制网；国家控制网；工程控制网5、工程控制网的分类：按用途:测图控制网、施工控制网、变形监测网、安装控制网按网点性质：一维网、二维网、三维网按网形：三角网、导线网、混合网、方格网按施测方法：测角网、测边网、边角网、GPS网按坐标系和基准：符合网（约束网）、独立网、经典自由网、自由网其他：首级网、加密网、特殊网、专用网6、用电磁波测距三角高程代替三、四等水准测量应注意：1）、视线长度，以斜距不大于1km为宜；2）、掌握有利观测时间进行竖直角观测；必须往返观测竖直角且往返测的时间间隔尽量短；3）、各控制点的高程观测应组成闭合环以增加平差条件；4）、竖直角观测、仪器置平及仪器高觇标高量测等作业都应该严格按规范进行7、施工控制网的特点：1）、控制的范围较小，控制点的密度较大，精度要求较高；2）、使用频繁；3）、受施工干扰大；4）、控制网的坐标系统与施工的坐标系统一致；5）、投影面与工程的平均高程面一致；6）、有时分2级布网，次级网可能比首级网的精度高8、工程控制网的基准：通过网平差求解未知点坐标时所给出的已知数据，以便对网的位置、长度、方向进行约束，使网平差时有唯一解。
最新测量学考试重点资料
测量学第一章绪论1)测量学：测量学是研究地球的形状与大小，确定地球表面各种物体的形状、大小和空间位置的科学。
2)地物：地面上天然或人工形成的物体。
湖泊、河流、房屋3)地貌：地表高低起伏的形态。
山地、丘陵、平原4)测量学的主要任务是测定和测设。
5)测定使用测量仪器和工具，通过测量与计算将地物和地貌的位置按一定比例尺、规定的符号缩小绘制成地形图，供科学研究和工程建设规划设计使用。
6)测设将在地形图上设计出的建筑物和构筑物的位置在实地标定出来作为施工的依据。
7)水准面：假想静止不动的水面延伸穿过陆地，包围整个地球，形成一个封闭曲面，这个封闭曲面成为水准面。
其中与平均海水面相吻合的水准面成为大地水准面。
8)工程测量通常使用参心坐标系。
9)高斯投影的实质：是椭球面上微小区域的图形投影到平面上后仍然与原图形相似，即不改变原图形的形状。
10)统一o6带投影：第一个o6带的中央子午线的经度是o3。
11)高斯平面坐标系：与数学上的笛卡尔坐标系不同，其横轴为y轴，纵轴为x轴，X轴与y轴互换了位置，象限则按顺时针方向编号。
12) 1.5o带投影：1.5o带投影的中央子午线经度与带号的关系，国际上没有统一的规定，通常是使1.5o带投影的中央子午线与统一的3o带投影的中央子午线或边缘子午线重合。
13)绝对高程：地面店到大地水准面的铅垂距离（或叫海拔）。
高程系是唯一坐标系，它的基准是大地水准面。
14)地物、地貌的特征点称为碎部点，测量碎部点坐标的方法和过程叫做碎部测量。
15)测量工作的原则：“从整体到局部，先控制后碎部”。
第二章水准测量1)水准测量的原理：是利用水准仪提供的水平视线，读取竖立与两点上水准尺的读书，来测定两点间的高差，再根据已知点的高程计算待定点的高程。
2)转点的作用传递高程。
（传递高程的立尺点）3)读图2-34)视差：如果目标像与十字丝分划板平面不重合，观测者的眼睛在目镜端上、下微微移动时，目标像与十字丝之间就会有相对移动，这种现象称为视差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.工程测量学(Engineering Geodesy的定义:
*定义一:工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。
(最基本最常用
定义二:工程测量学主要研究在工程、工业和城市建设以及资源开发各个阶段所进行的地形和有关信息的采集和处理,施工放样、设备安装、变形监测分析和预报等的理论、方法和技术,
以及研究对测量和工程有关的信息进行管理和使用的学科
*定义三:工程测量学是研究地球空间(包括地面、地下、水下、空中中具体几何实体的测量描绘和抽象几何实体的测设实现的理论、方法和技术的一门应用性学科。
工程测量学包括以工程建筑为对象的工程测量和以机器设备为对象的工业测量。
2.工程测量学的内容:1.地形图测绘;规划设计1万-10万(大型工程1:2000-1:5000;施工
和运营1:1000,1:500或更大。
2.工程控制网布置及优化设计;3.施工放样技术和方法;4.工程的变形监测分析和预报;5.工程测量的仪器6.工程测量学中的误差及测量平差理论.
工程测量学的内容(按工程建设阶段:工程建设规划设计阶段的测量工作;工程建设施工阶段的测量工作;工程建设运营管理阶段的测量工作
测绘学的分支:1、大地测量学2、工程测量学3、摄影测量学与遥感4、地图制图学工程建设各阶段的任务:1、工程勘测设计阶段测量—工作提供各种比例尺的地形图供勘测设计人员进行规划设计。
2、工程施工建设阶段的测量工作:a、施工测量工作b、监理测量工作。
3、工程运营管理阶段的测量工作:变形监测
3.工程勘察设计阶段的测量工作:提供各种比例尺的地形图
施工测量工作:1、施工控制网的建立一般建筑和厂区:建筑方格网(2地形平坦,通视困难的地区:导线网
(3山岭地区,跨越江河工程:GPS网和边角网(4线状工程:导线网(5地下工程:导线网
2、施工放样(方法:前方交会法,极坐标法,RTK
监理测量工作1.对施工单位控制网进行复测和检查2.验收施工单位的施工定线3.
验收施工单位测定的原始地面高程4.对桥梁施工还需进行桥梁上、下
部结构的施工放样检测5.对路基的厚度、平整度、宽度、纵横坡度进
行检查,检查内业资料是否真实6.审批施工单位提交的施工图工程运营管理阶段的测量工作:1工程建筑物的变形监测;2工业设备安全运营监测;3
地表沉降监测;4局部地区复杂形变;5变形监测网的建立
4、测量控制网的分类:全球控制网;国家控制网;工程控制网
5、工程控制网的分类:按用途:测图控制网、施工控制网、变形监测网、安装控制网
按网点性质:一维网、二维网、三维网
按网形:三角网、导线网、混合网、方格网
按施测方法:测角网、测边网、边角网、GPS网
按坐标系和基准:符合网(约束网、独立网、经典自由网、自由网
其他:首级网、加密网、特殊网、专用网
6、用电磁波测距三角高程代替三、四等水准测量应注意:
1、视线长度,以斜距不大于1km为宜;
2、掌握有利观测时间进行竖直角观测;必须往返观测竖直角且往返测的时间间隔尽量短;
3、各控制点的高程观测应组成闭合环以增加平差条件;
4、竖直角观测、仪器置平及仪器高觇标高量测等作业都应该严格按规范进行
7、施工控制网的特点:1、控制的范围较小,控制点的密度较大,精度要求较高;
2、使用频繁;
3、受施工干扰大;
4、控制网的坐标系统与施工
的坐标系统一致;5、投影面与工程的平均高程面一致;6、有时
分2级布网,次级网可能比首级网的精度高
8、工程控制网的基准:通过网平差求解未知点坐标时所给出的已知数据,以便对网的位置、
长度、方向进行约束,使网平差时有唯一解。
分类:约束网、最小约束网、无约束网
现场基准:工程椭球,独立坐标系
工程控制网基准的建立方法:
9、工程控制网的质量准则:精度准则;可靠性准则;灵敏度准则;费用准则
10、归化改正:将地面的方向和边长化至参考椭球面的改正
投影改正:将参考椭球面上的方向和边长投影到高斯投影面上的改正
11、工程测量的仪器:角度测量:经纬仪(光学和电子;距离测量:钢尺、电磁波测距仪、
激光经纬仪;高程测量:水准仪(几何和电子
全站仪常数:气象改正(温度和气压、棱镜常数改正
如何达到精度?
12、三角高程公式:
(D为平距,S
为斜距
改正后的
公式:h=hab+0.43*D*D/R
13、全站仪按测距仪测程分类:1、短程测距全站仪:测距小于3km,匹配精度±5mm+D*5×10-9
P912、中程测距全站仪:测距3~15,匹配精度±5mm+D*2×10-9
3、长程测距全站仪:测距大于15,匹配精度±5mm+D*1×10-9 1
4、不同工程不同阶段所用比例尺:
15、数字化测图的地形图精度:
数字法测绘地物点平面位置中误差
数字化测图地物点(实地高程中误差单位:cm
工程竣工图的内容
A、厂区现状标准图,b、辅助图c、剖面图的d、专业分图
工程竣工测量的主要任务:P120
工程竣工图测量的目的
用于管理、维护、改建等测取重要细部点坐标。
施测竣工图考虑的原则
16、平整土地:在地形图拟建场地内绘制方格网;计算设计高程;绘出填、挖边界线;计算
填、挖高度;计算挖、填土石方工程量;放样填、挖边界线及填、挖高度(p117 17、总图编绘的方法的资料来源:数字化的设计图;旧有的白纸图;在施工过程中,通过复
测检查及竣工时的实测,提交的施工放样检查和竣工资料
总图编绘的方法(p126
18**常用的施工放样方法:(计算题,放样元素与过程
直接放样:高程放样(水准仪法、全站仪无仪器高法、角度放样、距离放样点位放样(极坐标法、全站仪坐标法、距离交会法、角度交会法、GPS RTK法、
铅垂线放样
归化法放样:归化法放样角度、归化法放样点位(距离交会归化法、角度交会归化法、归化法放样直线(最小角归化法、最大角归化法、构网联测归化
法放样
刚体的放样:三高程点法、水准器法、两台经纬仪投影法、定位销法
19、单圆曲线的测设:曲线要素计算及主点测设:T=Rtan(α/2、L=Rαπ/180、
E=R(sec
α/2-1、q=2T-L(T:圆曲线切线长;L:曲线长;E:曲线外矢距;q:切
曲线
20、变形监测:对监视对象或物体(变形体进行测量以确定其空间位置随时间的变化特征。
21、归化法放样直线A、测小角归化法
B、测大角归化法
线状工程的初测
1.选点插旗
2.导线测量
3.高程测量4、带状地形图测绘
线状工程的定测
1.中线测量(交点和转点测设,线路转角(α的测定,中线里程桩的测设,线路圆曲线测设纵横断面的测绘:基平测量和中平测量
基平测量:沿着线路布设水准点,作为线路高程控制网
中平测量:如图所示,水准仪置于1站后,后视水准点为BM1,前视转点为TP1,将观测结果分别记入表中的“后视”和“前视”栏内,然后观测0=000……,0=120等各中桩点,将读数分别记入“中视”栏。
将仪器搬到2站,后视转点为TP1,前视转点为TP2,然后观测各中桩地面点,用同法继续想前观测,直至附和到下一点水准点BM2,完成一测段的观测工作。
22、测量坐标与施工坐标转换:
线路施工复测的目的:对杆塔坐标的确定,避免因为首次测量不准所带来的影响后期施工的一系列因素。
水利工程测量的主要工作
桥梁测量工作:自己去找哈
23、贯通误差的分类:纵向贯通误差;横向贯通误差、高程贯通误差
贯通误差:在隧道工程中,两个相向开挖的工作面的施工中线往往因测量误差产生贯通误差。
联系误差:
24、p362建筑方格网、主轴线调整(图12-4及公式
25、大题或计算
1、p33
2、放样元素的计算:p145全站仪无仪器高法;p146极坐标法;p151归化法放样直
线
3、P164单圆曲线的测设:要素计算及主点测设
26、阅读一井定向和贯通误差预计
27、内外业一体化是什么?。
