光源选型基础知识
光源知识
光源的目录
一.光源的分类
二.光源的参数
三.光源的规格
四.光源的区别
五.光源的优缺点
六.光源的适用场所
七.灯头
一、光源的分类
1．白炽灯—灯丝发光：
2.气体放电灯：
二：光源的参数
1.光通量（Φ）
单位：流明（lm）
定义：光源发射并被人的眼睛接收的能量之总和。
2.寿命(h)
3.显色性（Ra）
定义：光源对于物体自然原色的呈现程度Ra数值越接近100，表示显色性越好。
表一
表二
4.色温（K）
光源点燃后的光色与标准黑体加热到某一温度时的光色相同，该黑体当时的绝对温度称为光源的色温. 表一
表二
表三
K值越撕，光色越偏红。
K值越高，光色越偏蓝。
5.光强（I）
一般来讲，光线都是向不同方向发射的，并且强度各异。
可见光在某一特定方向角内所发射的强度就叫做光强（I）。
6.照度（E）
单位：勒克司（LX）
照度（E）是光通量与被照射面积之间的此例系数。
1LX即指1Lm的光通量平均分布在面积1平方米的平面上的明亮度。
7.辉度
单位：坎德拉/平方米（cd/平方米）
辉度（L）是表示眼睛从某一方向所看到物体反射光的强度。
8.光线和辐射
光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的那部分光谱。
这类射线的波长范围在360到830之间，仅仅是电磁辐射光谱非常小的一部分。
9.最重要光学公式
三.光源的规格
1.三大光源公司
2.金卤灯
表一
表二
表三
表三
表四
四．光源的区别
五.光源的优缺点
六.光源的适用场所
七．光源灯头。

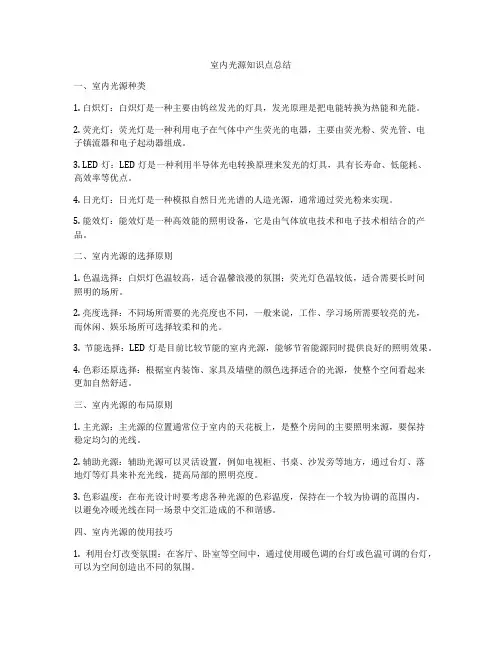

室内光源知识点总结
室内光源知识点总结一、室内光源种类1. 白炽灯：白炽灯是一种主要由钨丝发光的灯具，发光原理是把电能转换为热能和光能。
2. 荧光灯：荧光灯是一种利用电子在气体中产生荧光的电器，主要由荧光粉、荧光管、电子镇流器和电子起动器组成。
3. LED灯：LED灯是一种利用半导体光电转换原理来发光的灯具，具有长寿命、低能耗、高效率等优点。
4. 日光灯：日光灯是一种模拟自然日光光谱的人造光源，通常通过荧光粉来实现。
5. 能效灯：能效灯是一种高效能的照明设备，它是由气体放电技术和电子技术相结合的产品。
二、室内光源的选择原则1. 色温选择：白炽灯色温较高，适合温馨浪漫的氛围；荧光灯色温较低，适合需要长时间照明的场所。
2. 亮度选择：不同场所需要的光亮度也不同，一般来说，工作、学习场所需要较亮的光，而休闲、娱乐场所可选择较柔和的光。
3. 节能选择：LED灯是目前比较节能的室内光源，能够节省能源同时提供良好的照明效果。
4. 色彩还原选择：根据室内装饰、家具及墙壁的颜色选择适合的光源，使整个空间看起来更加自然舒适。
三、室内光源的布局原则1. 主光源：主光源的位置通常位于室内的天花板上，是整个房间的主要照明来源，要保持稳定均匀的光线。
2. 辅助光源：辅助光源可以灵活设置，例如电视柜、书桌、沙发旁等地方，通过台灯、落地灯等灯具来补充光线，提高局部的照明亮度。
3. 色彩温度：在布光设计时要考虑各种光源的色彩温度，保持在一个较为协调的范围内，以避免冷暖光线在同一场景中交汇造成的不和谐感。
四、室内光源的使用技巧1. 利用台灯改变氛围：在客厅、卧室等空间中，通过使用暖色调的台灯或色温可调的台灯，可以为空间创造出不同的氛围。
2. 利用灯具照射特定对象：通过灯具的照射，可以突出或弱化某些物体，改变空间的焦点和视觉效果。
3. 利用光线的方向性：适当调整灯具的光线方向，可以改变室内的光线分布和空间感。
4. 利用光线的颜色和明暗度：在室内装饰设计中，通过灯光的调节，在不同的时间和空间中创造出不同的氛围和心情。
机器视觉之光源挑选的基本知识
机器视觉之光源挑选的基本知识光源挑选的基本知识一具好的操作平台应该可以在最短的时刻内处理图像，好的机器视觉软件应该可以非常容易的在一系列的案例中应用，好的相机和镜头应该是拥有最小的畸变和脚够的分辨率。
然而，好的机器视觉照明应该有啥特点呢？在图像的分析处理中，光源的角群又是啥呢？推断机器视觉的照明的好坏，首先必须了解啥是光源需要做到的！显然光源应该别仅仅是使检测部件可以被摄像头"看见"。
有时候，一具完整的机器视觉系统无法支持工作，然而仅仅优化一下光源就能够使系统正常工作。
对照度：对照度对机器视觉来讲很重要。
机器视觉应用的照明的最重要的任务算是使需要被观看的特征与需要被忽略的图像特征之间产生最大的对照度，从而易于特征的区分。
对照度定义为在特征与其身边的区域之间有脚够的灰度量区不。
好的照明应该可以保证需要检测的特征突出于其他背景。
亮度：当挑选两种光源的时候，最佳的挑选是挑选更亮的这个。
当光源别够亮时，也许有三种不行的事情会浮现。
第一，相机的信噪比别够；由于光源的亮度别够，图像的对照度必定别够，在图像上浮现噪声的也许性也随即增大。
其次，光源的亮度别够，必定要加大光圈，从而减小了景深。
另外，当光源的亮度别够的时候，自然光等随机光对系统的妨碍会最大。
鲁棒性：另一具测试好光源的办法是看光源是否对部件的位置敏感度最小。
当光源放置在摄像头视野的别同区域或别同角度时，结果图像应该不可能随之变化。
方向性非常强的光源，增大了对高亮区域的镜面反射发生的也许性，这别利于后面的特征提取。
在非常多事情下，好的光源需要在实际工作中与其在实验室中的有相同的效果。
好的光源需要可以使你需要寻觅的特征很明显，除了是摄像头可以拍摄到部件外，好的光源应该可以产生最大的对照度、亮度脚够且对部件的位置变化别敏感。
光源挑选好了，剩下来的工作就容易多了！机器视觉应用关怀的是反射光（除非使用背光）。
物体表面的几何形状、光泽及颜群决定了光在物体表面怎么反射。

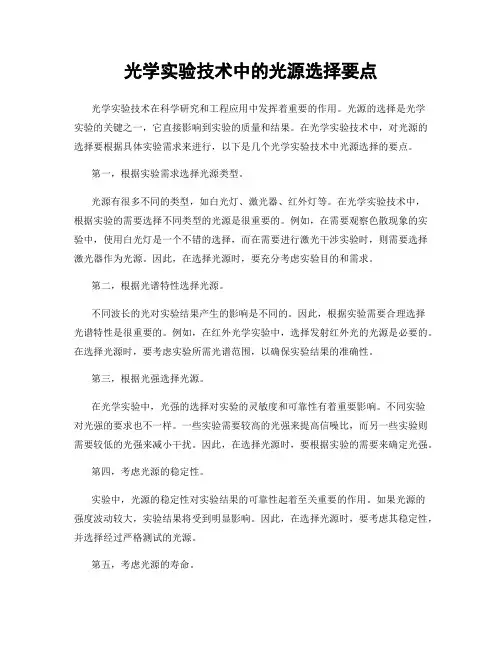

光学实验技术中的光源选择要点
光学实验技术中的光源选择要点光学实验技术在科学研究和工程应用中发挥着重要的作用。
光源的选择是光学实验的关键之一，它直接影响到实验的质量和结果。
在光学实验技术中，对光源的选择要根据具体实验需求来进行，以下是几个光学实验技术中光源选择的要点。
第一，根据实验需求选择光源类型。
光源有很多不同的类型，如白光灯、激光器、红外灯等。
在光学实验技术中，根据实验的需要选择不同类型的光源是很重要的。
例如，在需要观察色散现象的实验中，使用白光灯是一个不错的选择，而在需要进行激光干涉实验时，则需要选择激光器作为光源。
因此，在选择光源时，要充分考虑实验目的和需求。
第二，根据光谱特性选择光源。
不同波长的光对实验结果产生的影响是不同的。
因此，根据实验需要合理选择光谱特性是很重要的。
例如，在红外光学实验中，选择发射红外光的光源是必要的。
在选择光源时，要考虑实验所需光谱范围，以确保实验结果的准确性。
第三，根据光强选择光源。
在光学实验中，光强的选择对实验的灵敏度和可靠性有着重要影响。
不同实验对光强的要求也不一样。
一些实验需要较高的光强来提高信噪比，而另一些实验则需要较低的光强来减小干扰。
因此，在选择光源时，要根据实验的需要来确定光强。
第四，考虑光源的稳定性。
实验中，光源的稳定性对实验结果的可靠性起着至关重要的作用。
如果光源的强度波动较大，实验结果将受到明显影响。
因此，在选择光源时，要考虑其稳定性，并选择经过严格测试的光源。
第五，考虑光源的寿命。
光源的寿命也是选择光源时需要考虑的因素之一。
一些实验需要长时间运行，对光源的寿命要求较高。
因此，选择具有较长寿命的光源可以提高实验效率，并降低实验成本。
第六，选择易于操作和维护的光源。
在进行光学实验时，操作和维护光源是不可避免的。
因此，在选择光源时，要考虑其操作和维护的便捷性。
选取易于操作和维护的光源能够提高实验效率，并减少实验中的不必要麻烦。
综上所述，光学实验技术中的光源选择要点包括根据实验需求选择光源类型、根据光谱特性选择光源、根据光强选择光源、考虑光源的稳定性、考虑光源的寿命以及选择易于操作和维护的光源等。

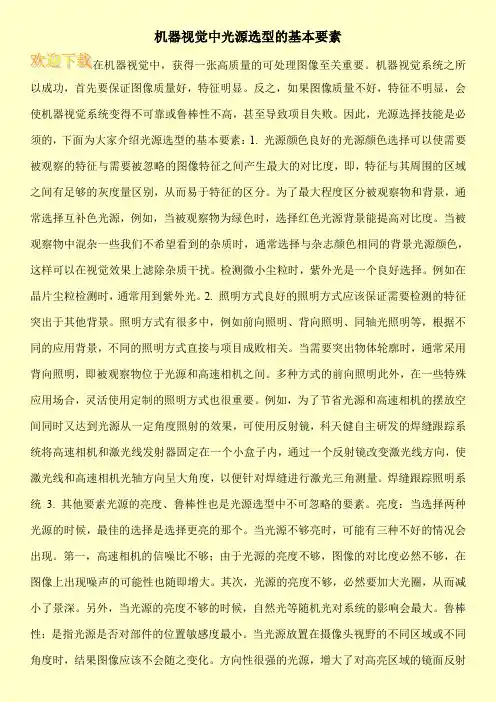

机器视觉中光源选型的基本要素
机器视觉中光源选型的基本要素在机器视觉中，获得一张高质量的可处理图像至关重要。
机器视觉系统之所以成功，首先要保证图像质量好，特征明显。
反之，如果图像质量不好，特征不明显，会使机器视觉系统变得不可靠或鲁棒性不高，甚至导致项目失败。
因此，光源选择技能是必须的，下面为大家介绍光源选型的基本要素：1. 光源颜色良好的光源颜色选择可以使需要被观察的特征与需要被忽略的图像特征之间产生最大的对比度，即，特征与其周围的区域之间有足够的灰度量区别，从而易于特征的区分。
为了最大程度区分被观察物和背景，通常选择互补色光源，例如，当被观察物为绿色时，选择红色光源背景能提高对比度。
当被观察物中混杂一些我们不希望看到的杂质时，通常选择与杂志颜色相同的背景光源颜色，这样可以在视觉效果上滤除杂质干扰。
检测微小尘粒时，紫外光是一个良好选择。
例如在晶片尘粒检测时，通常用到紫外光。
2. 照明方式良好的照明方式应该保证需要检测的特征突出于其他背景。
照明方式有很多中，例如前向照明、背向照明、同轴光照明等，根据不同的应用背景，不同的照明方式直接与项目成败相关。
当需要突出物体轮廓时，通常采用背向照明，即被观察物位于光源和高速相机之间。
多种方式的前向照明此外，在一些特殊应用场合，灵活使用定制的照明方式也很重要。
例如，为了节省光源和高速相机的摆放空间同时又达到光源从一定角度照射的效果，可使用反射镜，科天健自主研发的焊缝跟踪系统将高速相机和激光线发射器固定在一个小盒子内，通过一个反射镜改变激光线方向，使激光线和高速相机光轴方向呈大角度，以便针对焊缝进行激光三角测量。
焊缝跟踪照明系统3. 其他要素光源的亮度、鲁棒性也是光源选型中不可忽略的要素。
亮度：当选择两种光源的时候，最佳的选择是选择更亮的那个。
当光源不够亮时，可能有三种不好的情况会出现。
第一，高速相机的信噪比不够；由于光源的亮度不够，图像的对比度必然不够，在图像上出现噪声的可能性也随即增大。
其次，光源的亮度不够，必然要加大光圈，从而减小了景深。
光学实验技术光源选择指南
光学实验技术光源选择指南在光学实验中，选择适合的光源是非常重要的一步。
光源的选择不仅会直接影响实验的结果，还会影响实验的准确性和可重复性。
本文将为您介绍一些常见的光源，并提供一些选择指南，帮助您在实验中找到最适合的光源。
一、白炽灯白炽灯是最常见的光源之一。
它们通常使用电流通过白炽灯丝来产生亮光。
白炽灯的优点是价格便宜、易于使用和维护。
它们还具有连续的光谱，适用于大多数常见实验。
然而，由于白炽灯是非天然光源，其光谱含有较少的明亮区域和较多的暗区域，这可能影响某些实验的结果。
二、氙灯氙灯是一种高亮度和高强度的光源，适用于需要大量光能的实验。
氙灯的光谱非常接近太阳光谱，因此可以应用于模拟太阳光的实验。
氙灯具有较高的颜色温度，因此适用于一些需要冷色调光线的实验。
然而，氙灯的价格较高，同时需要较复杂的设备来控制其电流和功率。
三、气体放电灯气体放电灯是一类基于气体放电原理的光源。
常见的气体放电灯包括氢气放电灯、氦气放电灯和氖气放电灯等。
这些灯具有较窄的光谱，适合一些需要选择性激发特定原子或分子的实验。
同时，气体放电灯的辐射强度较低，需要使用光增强器或测光仪器来捕获和测量其辐射光强。
四、激光器激光器是一种具有高度定向性和单色性的光源。
它们通常通过光的镜面反射和能级跃迁来产生高能量的激光光束。
不同类型的激光器适用于不同的实验需求。
例如，激光二极管适用于光通讯和光存储等应用，气体激光器适用于光谱分析和激光切割等应用。
然而，激光器的使用需要特殊的安全措施，因为激光束具有较高的能量和强度。
在选择光源时，还需要考虑一些其他因素，例如稳定性、可调节性和耐用性。
稳定性是指光源输出的稳定性和一致性。
对于一些需要准确且可重复的实验，稳定性非常重要。
可调节性是指光源的亮度和颜色是否可调节，这对于一些需要调节光线强度和颜色的实验非常重要。
耐用性是指光源的使用寿命和耐久程度。
对于长期实验或频繁使用的实验，耐用性是一个关键因素。
总之，在选择光源时，需要根据实验的具体要求和预期结果来选择最适合的光源。
光源选型原理及使用方法
光源选型原理及使用方法一、光源选型原理光源选型是指在特定的照明需求下，根据不同的光源特性和照明要求，选择合适的光源类型和参数。
光源选型的原理主要涉及以下几个方面：1. 照明需求分析：首先需要明确照明的具体需求，包括照明区域的大小、亮度要求、颜色温度要求等。
根据不同的照明需求，选择合适的光源类型。
2. 光源特性分析：不同类型的光源具有不同的特性，如光源的光效、色温、寿命、调光性能等。
通过对光源特性的分析，可以确定光源的适用范围和性能要求。
3. 光源效果评估：根据照明需求和光源特性，对光源的效果进行评估。
可以通过光源的光束角、光照度等参数来评估光源的照明效果。
4. 光源比较选择：将不同的光源类型进行比较，综合考虑其性能、成本、能耗等因素，选择最适合的光源类型。
二、光源选型使用方法光源选型的使用方法主要包括以下几个步骤：1. 确定照明需求：明确照明的具体需求，包括照明区域的大小、亮度要求、颜色温度要求等。
根据不同的照明需求，选择合适的光源类型。
2. 分析光源特性：对不同类型的光源进行特性分析，包括光源的光效、色温、寿命、调光性能等。
根据光源特性的分析，确定光源的适用范围和性能要求。
3. 评估光源效果：根据照明需求和光源特性，对光源的效果进行评估。
可以通过光源的光束角、光照度等参数来评估光源的照明效果。
4. 比较选择光源：将不同的光源类型进行比较，综合考虑其性能、成本、能耗等因素，选择最适合的光源类型。
可以通过查阅相关的产品资料、咨询专业人士等方式进行比较选择。
5. 考虑配套设备：在进行光源选型时，还需要考虑配套的照明设备，如灯具、驱动器等。
光源与配套设备的匹配性也是光源选型的重要考虑因素。
6. 考虑经济因素：在进行光源选型时，除了考虑照明需求和光源特性外，还需要考虑经济因素，包括光源的成本、能耗、维护成本等。
综合考虑照明效果和经济效益，选择性价比最高的光源类型。
总结：光源选型是根据照明需求和光源特性，选择合适的光源类型和参数的过程。
照明器具选型之光源篇
照明基本知识-光源照明基本知识光源LED光电事业部尚凤玲不同的建筑风格、造型、不同使用功能你在设计选择时-----------选用什么样的灯具？选用什么样的光源？OUT DOOR应该配置的电气附件？IN DOOR 如何保护照明器具电路？应选用哪些保护元器件？（一直被忽略部分）光源的选型自然光光源概述人工光-电光源思考人工光思考电光源照明光源及其选择光源类别电光源热辐射光源气体放电光源电致发光光源（白炽发光）普通白炽灯卤钨灯高气压放电灯低气压放电灯EL（场致发光板）LED（发光二极管）OLED（有机发光二极管）真空白炽灯高压汞灯低压钠灯充气白炽灯高压钠灯荧光灯金属卤化物灯传统光源属性比较热辐射光源的型号与特性充气或真空玻璃灯泡内固定有灯丝灯丝通电灼热发出光线（1）：钨丝灯（普通白炽灯卤钨灯）充气或真空玻璃灯泡内固定有灯丝，灯丝通电灼热，发出光线。
基本构成：灯丝、灯泡、填充气体、灯头。
填充气体含卤族元素（常见为溴）者成为卤素灯。
体含族元素常见为溴者成为素灯发光效率取决于灯丝温度温度越高辐射中可见光谱普通白炽灯灯钨灯发光效率：取决于灯丝温度，温度越高，辐射中可见光谱比例越高。
寿命取决于钨的蒸发。
热辐射光源的型号与特性普泡卤素PAR双重灯泡：单层灯泡内囊外泡热辐射光源的型号与特性灯泡‐白炽灯封装形状热辐射光源的型号与特性MR16G5.3泡+杯泡（豆泡）单端卤钨灯的结构示意图热辐射光源的型号与特性卤钨灯温度是关键。
碘钨灯管壁温度应设计在250 ℃~700 ℃。
溴钨灯300～℃溴钨灯1100 ℃溴钨循环都能正常进行。
卤钨灯封装形状热辐射光源的型号与特性白炽灯退出历史舞台？各国禁用，我国2020！……思考冷光束卤钨灯冷光束卤钨灯是新颖的照明光源，由卤钨灯泡和介质膜冷光镜组合而成，具有体积小、造型美观、工艺精致、发光效率高、使用寿命长、光线柔和舒适等特点。
广泛应用于商业橱窗、舞厅、宾馆、展览厅、博物馆等室内照明，是最佳装饰照明光源。
光源选择——精选推荐
光源选择2.2.1 光源选择标准光源的选择标准如下：（1）光源均匀性要好，在有效的照射范围内，灰度值标准差要⼩；（2）具有较宽的光谱范围，可以对不同材料的物体进⾏检测；（3）光照强度要⾜够，提⾼信噪⽐，利于图像处理；（4）具有较长的使⽤寿命及较⾼的稳定性，要保障光源在长时间运⾏状态下能够持续稳定的提供照明环境；（5）成本低，易根据现场情况定制特殊形状光源。
2.2.2 光源的分类光源从⼤类上可分为普通⾃然光和⼈造光源，由光照强度、⾊温及光源的⼏何形状来描述。
在不锈钢表⾯缺陷检测系统中，为使采集到的图像达到⾼质量的要求，需要依据待检测⽬标的颜⾊、材质和形状，考虑所需光源的强度、光路和光谱等特性。
在实际应⽤中，应优先选择明场照明⽅式，从⽽可以抑制⾃然光源及外界环境的⼲扰。
常⽤光源及相关特性如表2.1所⽰。
表2.1 主要光源类型及其特性类型光效(lm/W)平均寿命/(h)⾊温/K特点卤素灯12~2410002800~3000发热量⼤，价格便宜，形体⼩荧光灯50~1201500~30003000~6000价格便宜，适⽤于⼤⾯积照射LED灯110~250100000全系列功耗低，发热⼩，使⽤寿命长，价格便宜，使⽤范围⼴氙灯150~33010005500~12000光照强度⾼，可连续快速点亮激光50000全系列具有良好的⽅向性、单⾊性与相⼲性其中，LED光源具有发热少、功耗低、寿命长、光谱范围宽、发光强度⾼等优点，且可组合多样化的外形。
因此，常使⽤LED作为照明光源。
2.2.3 颜⾊相关检测在某些特定的检测场合下，光源颜⾊的不同会对最后的成像结果产⽣不同的影响。
光源的颜⾊特性主要体现在以下两个⽅⾯：⾊表：⼈眼直接观察光源所看到的颜⾊，即光源发出光的颜⾊。
显⾊性：光源发出的光照到物体上后，反（透）射光显现物体颜⾊的能⼒。
根据光源的颜⾊特性，可以依据具体的检测⽬标来选择最合适的光源，不同颜⾊的光是由其波长决定的，光谱特性图如图2.1所⽰。
光源的基本知识
光源的基本知识（一）各种常用的光源1．白炽灯：发光效率7.4-19Lm/W, 平均寿命1000 小时，色温2400-2900K ，显色指数99-100Ra 。
优点：初始投资低；使用方便，不需要镇流器等电子配套设备显色性极高，真实显示被照物体自然色彩；发光的亮度和光线扩散方向易于控制。
2．卤钨灯：比白炽灯光效更高、寿命更长。
发出的光洁白清利品质超群，加上精确的光束控制使它成为展示照明的最佳理想的选择。
精致紧凑的外形为灯具设计师大胆创意预留了无限的空间。
3. 荧光灯：发光效率60-95Lm/W;平均寿命9000-20000小时；色温：冷白色4500K,暖白色3000K，日光色6500K;显色指数50-85Ra.优点：因其高效、长寿及良好的显色性等优点，已成为日常生活中最常用的光源之一。
4 •节能灯：发光效率50-70Lm/W;平均寿命9000小时；色温：2700，3000，4000，6000K ;显色指数82Ra；优点：与白炽灯相比，省电80%，流明维持率高，是绿色照明重点推广产品之一;寿命是白炽灯的3-12 倍，无极灯更长达15 倍。
大大降低了维护费用;高显色性，被照物体呈现亮丽色彩。
5. 金卤灯：发光效率60-80Lm/W,平均寿命6000-15000小时，色温3000-6000K,显色指数65-90Ra 。
优点：具有光效高，寿命长和结构紧凑，显色性好，性能可靠。
6 •高压钠灯：发光效率130Lm/W,平均寿命28500小时，色温2000K，显色指数25Ra,50-1000W 规格齐全。
优点：发光效率高，寿命长，规格齐全，性能可靠小结：光效较高的有：荧光灯，金卤灯和高压钠灯；显色性教好的有：白炽灯，卤钨灯，荧光灯和金卤灯; 寿命长：高压汞灯，高压钠灯；能瞬时启动、再启动的有：白炽灯，卤钨灯；输出光通量随电压波动最大的有：高压钠灯；输出光通量随电压波动最小的有：荧光灯。
（二）光源的颜色在光环境设计实践中，照明光源的颜色质量常用两个性质不同的术语来表征：①光源的色表，即灯光的表观颜色:②光源的显色性，系指灯光对它照射的物体颜色的影响作用。
光源选型基础知识
光源选型基础知识为什么要使用光源目的将被测物体与背景尽量明显分别，获得高品质、高对比度的图像重要性直接影响处理精度和速度，甚至系统的成败光源的种类理想的光源应该是明亮，均匀，稳定的视觉系统使用的光源主要有三种高频荧光灯光纤卤素灯LED（发光二极管）光源LED光源的优势a,可制成各种形状、尺寸及各种照射角度；b,可根据需要制成各种颜色，并可以随时调节亮度；c,通过散热装置，散热效果更好，光亮度更稳定；d.使用寿命长（约3万小时，间断使用寿命更长）；e,反应快捷，可在10微秒或更短的时间内达到最大亮度；f,电源带有外触发，可以通过计算机控制，起动速度快，可以用作频闪灯；g,运行成本低、寿命长的LED，会在综合成本和性能方面体现出更大的优势；h,可根据客户的需要，进行特殊设计。
LED光源的颜色的特性白色光源（W）白色光源通常用色温来界定,色温高的颜色偏蓝色(冷色，色温>5000K)，色温低的颜色黄红(暖色，色温<>3300与5000K之间称之为中间色，白色光源适用性广，亮度高，特别是拍摄彩色图像时使用更多。
蓝色光源（B）蓝色光源波光为430-480之间，适用产品：银色背景产品（如钣金，车加工件等）、薄膜上金属印刷品，透明物尺寸检测红色光源（R）红色光源的波长通常在600-720之间，其波长比较长，可以透过一些比较暗的物体，例如底材黑色的透明软板孔位定位、绿色线路板线路线路检测，透光膜厚度检测等，采用红色光源更能提高对比度；绿色光源（G）绿色光源波长510-530，界于红色与蓝色之间，主要针对产品：红色背景产品，银色背景产品（如钣金，车加工件等）。
红外光（IR）红外光的波长一般为780-1400，红外光属于不可见光，其透过力强。
；紫外光（UV）紫外光的波长一般为190-400，其波长短，穿透力强，主要应用于证件检测、触摸屏ITO检测、布料表面破损、点胶溢胶检测等方面，金属表面划痕检测等；两个概念互补色：也称为对比色，互补色在色环（右图）上中心对称。
