存储、交换机升级方案-2
交换机升级：机房设备更替方案
交换机升级：机房设备更替方案背景随着业务的扩张和数据流量的增加，我们的机房交换机已经逐渐不能满足当前的需求。
为了提高网络性能和稳定性，我们计划进行交换机升级和机房设备更替。
本文档将提供一个简单的方案，以确保顺利进行升级和更替。
目标- 提高网络性能和稳定性- 无缝升级和更替，确保业务连续性- 简化操作流程，减少法律风险方案概述1. 评估现有设备和需求：首先，我们需要评估当前的交换机和其他机房设备的性能和功能，以及未来的需求。
这将帮助我们确定升级和更替的重点和方向。
2. 制定详细计划：基于评估结果，我们需要制定一个详细的升级和更替计划。
该计划应包括以下内容：- 交换机和其他设备的型号和数量- 升级和更替的时间表- 网络迁移和测试的步骤- 风险评估和应对措施3. 备份和准备：在进行升级和更替之前，我们需要确保所有重要数据已经备份，并准备好所需的软件和配置文件。
这将确保在升级过程中不会丢失任何关键数据。
4. 逐步升级和更替：我们建议采取逐步的方式进行升级和更替，以减少对业务的影响。
具体步骤如下：- 按照计划，逐个更换交换机和其他设备- 在更替设备后，进行网络迁移和测试，确保正常运行- 监控网络性能和稳定性，及时处理任何问题5. 培训和文档：在完成升级和更替后，我们应该提供培训和制作文档，以确保团队成员熟悉新设备的操作和配置。
这将有助于提高整体效率和减少操作风险。
风险评估在进行交换机升级和机房设备更替时，可能存在以下风险：- 数据丢失或损坏- 网络中断或不稳定- 操作失误导致配置错误为了应对这些风险，我们需要：- 提前备份所有重要数据- 在升级过程中保持与供应商的紧密合作- 进行彻底的测试和验证- 做好详细的操作记录和文档结论通过以上简单的方案，我们可以顺利进行交换机升级和机房设备更替，以提高网络性能和稳定性。
我们将密切监控升级过程中的风险，并采取相应的措施来确保业务的连续性。
在完成升级后，我们将提供培训和文档，以确保团队成员能够熟练操作和配置新设备。
xx厂区核心交换机升级方案
一、xx卷烟厂核心交换机升级项目1.1项目背景xx卷烟厂计算机网络系统核心交换机由一台XX设备构成，有潜在的单点故障风险。
一旦核心设备发生故障，将对网络产生致命的影响，也将对卷烟厂各项业务产生不可估量的破坏。
本次项目通过增购核心交换机组成双机冗余，使网络可靠性和吞吐性能得到大幅提高。
xx卷烟厂现网设备以XX交换机为主，要点包括：1.核心交换机：XXC7609（C7609是路由器，不过实配的是6509的板卡）2.办公区接入交换机以C3750G-48为主，工业区接入交换机以C2950G-24-EI为主。
3.办公区接入交换通过C6506接入核心交换机，工业区接入交换机直接连接核心交换机。
表核心交换机C7609配置清单由表中配置清单可知，配置有双主控、双电源、1块48端口千兆电接口板、1块48端口光接口板、1块16个GBIC端口接口板，此外还配置了10个多模模块和30个单模模块。
1.2热备方案1.2.1 设备级冗余—集群技术CSS2由于C7609是较老的款型，XX这款产品已经停止升级，在后续维护方面存在一定的风险。
因此，在本次扩容中推荐增加两台全新的XX核心交换机S12700。
通过业界唯一的第二代交换网硬件集群CSS2，将两台核心交换机虚拟化成一台管理，简化日常运维压力。
区别于传统的VRRP或HSRP（XX私有）等热备方案，虚拟化方案成为构建品质园区网络的首选，即将两台核心交换机逻辑地虚拟化成一个网元。
两台物理独立的设备在逻辑上是一个网元，相当于设备进行了端口扩容。
在管理上，只需要一个IP地址，便可对整个网元进行管理和配置。
CSS2（Cluster Switch System Generation2，第二代集群交换机系统）是在CSS的基础上推出的第二代硬件集群系统。
CSS2采用交换网硬件集群，支持集群主控1+N备份，集群系统的控制平面与转发平面分离，CSS2不占用业务槽位，具有低延时，大带宽，高可靠的特点。
交换机升级：机房设备更替方案
交换机升级：机房设备更替方案交换机是机房中重要的网络设备，对于网络的性能和稳定性起着至关重要的作用。
随着科技的进步和业务的发展，时常需要对交换机进行升级和更替，以满足日益增长的网络需求。
本文将提出一种简单且无法律复杂性的交换机升级方案。
目标- 提升网络性能：通过升级交换机，提高网络的传输速度和带宽，以满足日益增长的数据流量需求。
- 增强网络安全：新的交换机应具备更强的安全性能，包括访问控制、防火墙和入侵检测等功能，以提升网络的安全防护能力。
- 提高稳定性和可靠性：新的交换机应具备更高的稳定性和可靠性，减少网络故障和中断，提升业务连续性。
方案1. 调研和评估：首先，进行对现有交换机设备的调研和评估。
了解当前设备的性能、规格和功能，并分析它们是否能够满足未来的网络需求。
同时，评估网络的拓扑结构和布线情况，以确定新交换机的配置和部署方式。
2. 选择合适的交换机：根据调研和评估的结果，选择适合的交换机型号和品牌。
考虑以下因素：- 性能和容量：新交换机应具备足够的性能和容量，以满足未来的网络需求。
考虑数据传输速度、带宽和端口数量等因素。
- 可扩展性：新交换机应具备良好的可扩展性，以便于将来的升级和扩展。
- 安全性：选择具备强大安全功能的交换机，如访问控制、防火墙和入侵检测等。
- 可靠性和稳定性：选择具备高可靠性和稳定性的交换机，以减少故障和中断。
- 成本效益：考虑交换机的价格和性能之间的平衡，选择性价比较高的设备。
3. 设备更替计划：制定设备更替计划，包括以下步骤：- 资源准备：准备好所需的交换机设备、相关软件和硬件，并确保与供应商的联系和支持。
- 网络备份：在更替过程中，进行网络数据的备份，以防止数据丢失和业务中断。
- 设备更替：按照计划，逐步更替交换机设备。
确保设备的正确连接、配置和测试。
- 系统集成和优化：将新交换机与现有网络系统进行集成和优化，确保其正常运行和协同工作。
4. 测试和验证：对新的交换机进行全面的测试和验证，包括功能测试、性能测试和安全测试等。
交换机升级步骤
交换机升级步骤操作系统升级步骤如果是通过网络升级IOS，运行TFTP Server主机连接交换机的接口没有限制，TFTP Server的地址可以随意定义，但必须与网络设备定义的地址在同一网段上。
连接至路由器时，必须使用路由器的第一个以太网口，即Ethernt0（对Cisco 2500系列等）和Ethernet0/0（对Cisco 2600系列等），其他系列略有差别，可根据使用手册进行确定。
下面将详细介绍IOS文件修复的步骤。
1．部署TFTP首先需要安装TFTP Server软件，这里使用Cisco TFTP Server的TFTP服务器软件，可以从Cisco网站上下载。
将IOS文件放在TFTP Server所在目录的根目录下，如果TFTP Server软件在机器装的是Cisco TFTP Server目录，那么就把新的IOS 文件放在Cisco TFTP Server 目录下就可以了。
也可以自行指定IOS 文件的存放位置。
2．升级交换机IOS首先，用Console连接交换机的Console口与电脑的COM1口（或USB口，依据配置线不同而定）网线连接交换机Fast Ethernet0/1口与计算机的以太网口，打开TFTP 服务器软件。
为使交换机能与TFTP服务器相互通信，需要为交换机和TFTP服务器设置IP地址。
(1)设置TFTP服务器地址首先需要将运行TFTP的计算机IP地址设为192.168.0.1。
(2)设置交换机IP地址使用Windows自带的超级终端软件，将交换机的地址设为与计算机的IP地址相同网段。
三层交换机可以针对接口设置IP，而二层交换机需要针对升级用VLAN，设置IP地址。
具体步骤如下。
第1步：进入全局配置模式Switch#configure terminal第2步：进入管理VLAN接口模式Switch(config)# interface vlan 99第3步：配置IP地址Switch(config-if)#ip address 192.168.0.2 255.255.255.0第4步：将Fasethernet 0/1划分到VLANSwitch(config-if)# interface fasethernet 0/1Switch(config-if)# switch access vlan 99第5步：退回全局配置模式Switch#exit此时，如果能够在超级终端界面上Ping通192.168.0.1，就表明交换机和TFTP 服务器（电脑）连接与通信正常了。
交换机升级方法

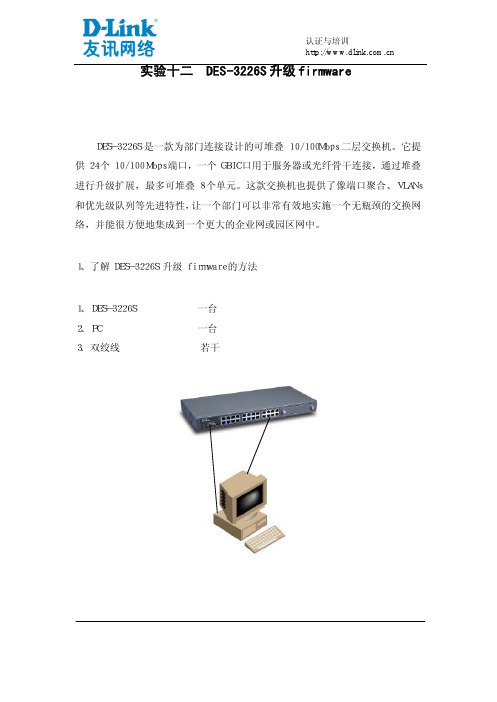

一、产品简介： ＤＥＳ－３２２６Ｓ是一款为部门连接设计的可堆叠１０／１００Ｍｂｐｓ二层交换机。
它提供２４个１０／１００ Ｍｂｐｓ端口，一个ＧＢＩＣ口用于服务器或光纤骨干连接，通过堆叠进行升级扩展，最多可堆叠８个单元。
这款交换机也提供了像端口聚合、ＶＬＡＮｓ和优先级队列等先进特性，让一个部门可以非常有效地实施一个无瓶颈的交换网络，并能很方便地集成到一个更大的企业网或园区网中。
二、实验目的： １、了解ＤＥＳ－３２２６Ｓ 升级ｆｉｒｍｗａｒｅ的方法 三、实验设备： １、ＤＥＳ－３２２６Ｓ 一台 ２、ＰＣ 一台 ３．双绞线 若干 四、实验环境： 五、实验步骤： １． 预先将新版本的ｆｉｒｍｗａｒｅ（本实验中为ＤＥＳ３２２６Ｓ＿４０１Ｂ３６．ｈａｄ）和Ｄ－Ｌｉｎｋ ＴＦＴＰ下载到本地硬盘。
其中新版本的ｆｉｒｍｗａｒｅ可以在ｈｔｔｐ：／／ｔｓｄ．ｄｌｉｎｋ．ｃｏｍ．ｔｗ／ｔｓｄ下载得到，Ｄ－Ｌｉｎｋ ＴＦＴＰ可以从ｆｔｐ：／／ｆｔｐ．ｄｌｉｎｋ．ｃｏｍ／ＴＦＴＰ／ 下载得到。
２． 将交换机的串口和ＰＣ的ＣＯＭ口相连，将交换机的任何一个端口和ＰＣ机的网卡相连。
３． 打开超级终端，进入交换机配置环境。
这时，输入用户名和密码，如果没有用户名和密码，则按两下回车，进入可配置模式： ４． 将交换机的ＩＰ地址设置为１９２．１６８．１．１，将ＰＣ机的ＩＰ地址设置为１９２．１６８．１．３３，从ＰＣ机上输入“ｐｉｎｇ １９２．１６８．１．１”，确保交换机的ＰＣ机之间的连接没有问题之后进入下面的步骤。
５． 在ＰＣ机上打开Ｄ－Ｌｉｎｋ ＴＦＴＰ，界面如下。
此时ＴＦＴＰ服务已经启动。
６． 假设新版本的ｆｉｒｍｗａｒｅ在ＰＣ机上的绝对路径为Ｄ：＼ｆｉｒｍｗａｒｅ＿ｏｆ＿３２２６Ｓ ＼ＤＥＳ３２２６Ｓ＿４０１Ｂ３６．ｈａｄ，此时可以在交换机配置界面输入“ｄｏｗｎｌｏａｄ ｆｉｒｍｗａｒｅ １９２．１６８．１．３３ Ｄ：＼ｆｉｒｍｗａｒｅ＿ｏｆ＿３２２６Ｓ＼ＤＥＳ３２２６Ｓ＿４０１Ｂ３６．ｈａｄ”将新版本的ｆｉｒｍｗａｒｅ下载到交换机，如图。
交换机升级：机房设备更替方案
交换机升级：机房设备更替方案1. 项目背景随着公司业务的快速发展，现有的网络设备已无法满足业务需求。
为了保证网络稳定运行，提高网络性能，降低运维成本，本项目旨在对机房交换机进行升级更换。
2. 项目目标1. 提高网络带宽，满足业务发展需求。
2. 优化网络架构，提高网络可靠性。
3. 降低运维成本，提高运维效率。
4. 支持绿色环保，降低能耗。
3. 设备选型根据项目需求，对比国内外多家厂商的产品，最终选型如下：- 交换机品牌：华为- 交换机型号：S5700-52P- 交换机规格：48个10/100/1000Mbps自适应以太网口，4个10Gbps上行口- 控制器型号：华为NetEngine 30604. 升级方案4.1 网络架构调整1. 采用分层设计，将网络分为核心层、汇聚层和接入层。
2. 核心层交换机采用高性能、高可靠性的华为S5700-52P，实现数据中心、服务器集群、存储设备等的高速互联。
3. 汇聚层交换机采用华为S5700-52P，实现不同接入层网络的汇聚和流量分发。
4. 接入层交换机采用华为S5700-52P，提供接入设备的高速接入。
4.2 网络协议优化1. 采用静态路由和动态路由相结合的策略，实现网络的快速收敛和故障切换。
2. 开启Spanning Tree Protocol（STP），防止网络环路导致的广播风暴。
3. 配置端口镜像，实现网络流量的监控和分析。
4.3 安全策略制定1. 配置访问控制列表（ACL），实现端口级别的访问控制。
2. 开启DHCP Snooping，防止非法DHCP服务器导致的IP地址冲突。
3. 开启Portfast，提高接入层交换机的安全性。
4.4 网络管理1. 采用华为NetEngine 3060作为网络控制器，实现网络设备的统一管理和控制。
2. 、SSH等协议，实现网络设备的远程管理。
3. 开启SNMP协议，实现网络设备的实时监控。
5. 项目实施1. 设备采购：根据项目需求，购买相应的华为交换机和控制器。
机房改造总结报告 (2)
机房改造总结报告1. 背景和目的在现代信息技术快速发展的背景下，机房作为一个数据中心的核心，扮演着至关重要的角色。
随着业务的不断增长，原有机房的硬件设备及电力、网络等基础设施已经不能满足需求，因此我们组织了一次机房改造项目。
本报告旨在总结机房改造的过程和成果，为后续的机房维护和扩展提供参考。
2. 改造内容和方案2.1 硬件设备升级为了提升机房的处理能力和可靠性，我们采取了以下硬件设备升级方案： - 更换了旧有的服务器和存储设备，采购了性能更强的新设备，提升了整个机房的计算和存储能力。
- 更新了网络交换机和路由器，提高了网络带宽，并增加了冗余备份，提升了网络的可用性和稳定性。
- 升级了机房的冷却系统和电源系统，提高了机房的散热效果和供电稳定性，降低了设备的故障率。
2.2 网络优化在机房改造中，我们进行了网络优化工作，以保证数据的快速传输和高效处理：- 增加了网络设备的数量和规模，提高了机房的网络带宽，减少了数据传输的瓶颈。
- 优化了网络拓扑结构，减少了网络延迟和丢包率，提高了网络的稳定性和可用性。
- 配置了负载均衡设备，实现了数据的均衡分发，提高了系统的整体性能。
2.3 环境监控和安全改进为了确保机房设备的正常运行和数据的安全性，我们采取了以下环境监控和安全改进措施： - 安装了温湿度传感器和烟雾报警器，在机房内部建立了完善的环境监控系统，及时监测机房的温度、湿度和烟雾等情况，以防止设备受损或起火等事故发生。
- 更新了机房的防火墙和入侵检测系统，强化了机房的网络安全防护措施，保护了机房内部数据的安全性。
3. 实施过程和效果评估3.1 实施过程机房改造是一个复杂而艰巨的任务，为了保证项目的顺利进行，我们采取了以下步骤： 1. 召开了项目 kick-off 会议，明确了改造的目标和计划，确定了项目的时间表和里程碑。
2. 开展了硬件设备的采购工作，与供应商进行了深入的洽谈，确保选购到性能稳定的设备。

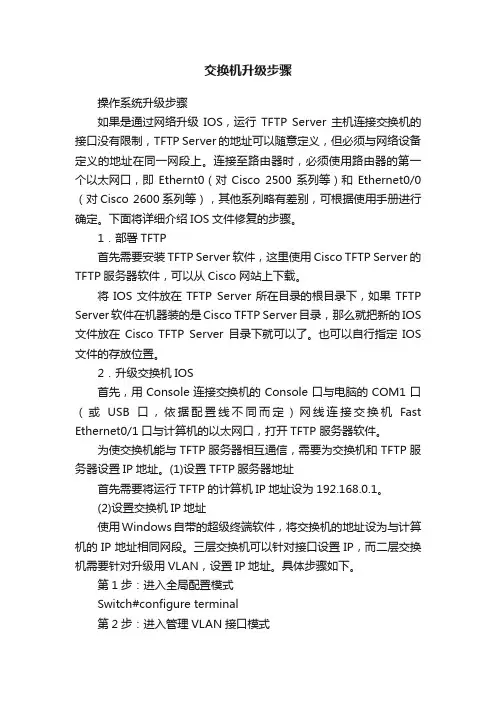

交换机升级步骤
操作系统升级步骤如果是通过网络升级IOS，运行TFTP Server主机连接交换机的接口没有限制，TFTP Server的地址可以随意定义，但必须与网络设备定义的地址在同一网段上。
连接至路由器时，必须使用路由器的第一个以太网口，即Ethernt0（对Cisco 2500系列等）和Ethernet0/0（对Cisco 2600系列等），其他系列略有差别，可根据使用手册进行确定。
下面将详细介绍IOS文件修复的步骤。
1．部署TFTP首先需要安装TFTP Server软件，这里使用Cisco TFTP Server的TFTP服务器软件，可以从Cisco网站上下载。
将IOS文件放在TFTP Server所在目录的根目录下，如果TFTP Server软件在机器装的是Cisco TFTP Server目录，那么就把新的IOS文件放在Cisco TFTP Server 目录下就可以了。
也可以自行指定IOS文件的存放位置。
2．升级交换机IOS首先，用Console连接交换机的Console口与电脑的COM1口（或USB口，依据配置线不同而定）网线连接交换机Fast Ethernet0/1口与计算机的以太网口，打开TFTP 服务器软件。
为使交换机能与TFTP服务器相互通信，需要为交换机和TFTP服务器设置IP地址。
(1)设置TFTP服务器地址首先需要将运行TFTP的计算机IP地址设为192.168.0.1。
(2)设置交换机IP地址使用Windows自带的超级终端软件，将交换机的地址设为与计算机的IP地址相同网段。
三层交换机可以针对接口设置IP，而二层交换机需要针对升级用VLAN，设置IP地址。
具体步骤如下。
第1步：进入全局配置模式Switch#configure terminal第2步：进入管理VLAN接口模式Switch(config)# interface vlan 99第3步：配置IP地址Switch(config-if)#ip address 192.168.0.2 255.255.255.0第4步：将Fasethernet 0/1划分到VLANSwitch(config-if)# interface fasethernet 0/1Switch(config-if)# switch access vlan 99第5步：退回全局配置模式Switch#exit此时，如果能够在超级终端界面上Ping通192.168.0.1，就表明交换机和TFTP 服务器（电脑）连接与通信正常了。
核心交换机升级方案
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：核心交换机升级方案# 核心交换机升级方案## 简介核心交换机是网络中最重要的设备之一，负责连接整个网络并承载大量的数据流量。
随着网络规模和业务需求的不断增长，核心交换机也需要进行升级，以满足更高的性能要求和可靠性需求。
本文将介绍核心交换机升级的方案和步骤。
## 升级目标核心交换机的升级目标是提高网络的性能、可靠性和扩展性。
具体来说，升级方案应该满足以下几个方面的要求：1. 提供更高的带宽和吞吐量，以支持日益增长的数据流量；2. 改善网络的可靠性和稳定性，避免单点故障；3. 支持现有和未来的网络协议和技术；4. 简化网络管理和配置，提高运维效率；5. 在升级过程中最小化网络中断和业务影响。
## 升级方案根据以上的升级目标，我们可以采取以下方案来升级核心交换机：### 1. 网络规模估算在升级前，首先需要评估当前网络的规模和需求。
根据已有的数据流量和未来的扩展计划，确定新交换机的性能和容量需求。
这将为选择合适的交换机提供依据。
### 2. 选择合适的交换机根据网络规模估算的结果，选择一款具备足够性能和容量的交换机产品。
在选择时，还需要考虑以下几个因素：- 支持的协议和技术：交换机应该支持当前使用的协议和技术，并具备足够的扩展能力以支持未来的发展。
- 可靠性和稳定性：交换机应该有良好的可靠性和稳定性，以确保网络的连续运行。
- 管理和配置：交换机应该提供易用的管理和配置界面，以减少运维的工作量。
- 成本：选择交换机时，还需要考虑其价格和性价比，以保证投资回报率。
### 3. 网络拓扑规划在确定交换机后，需要进行网络拓扑规划。
根据交换机的位置和物理连接，设计合理的网络拓扑结构，以确保数据流量的高效传输和冗余路径的存在。
同时，还需要考虑网络安全和隔离的需求。
### 4. 数据备份和恢复为了保证升级过程中的数据安全，应提前进行数据备份。
华为交换机升级方法
华为交换机的升级方法网络设备升级（适合华为、h3c 的VRP ）设备升级常用的有三种方式：ftp 、xmodem 、tftp 的方式，网络设备的升级有时候能解决一些莫名其妙的网络故障，也排除了一些安全漏洞。
这里主要介绍远程设备的升级，而本地升级和远程升级的方式一样，远程设备的升级可以采用ftp 、tftp 来升级。
在相关的网站（ ）上下载需要升级的设备最新的bootrom 和主机文件1、ftp的升级不管交换机和主机那个设备作为ftp 服务端，操作都一样，保持主机和交换机的管理地址能互通，我们以交换机S3026 为ftp 服务器为例在超级终端登入交换机（超级终端有windows 自带的超级终端，SecureCRT 比较不错支持ssh 、telnet 常用的管理协议都可以用）建立ftp 帐号[h3c]local-userxjnu[h3c]service-typeftp[h3c-luser-xjnu]quit[h3c]ftpserver enable如果flash 空间不够，删除交换机的原文件，在上传文件，<h3c>delE050-VRP310-r0030-150-a.bin<h3c>reset recycle-bin主机下C:\>ftp <交换机地址>ftp>binftp >put S3026-170.btmftp>put S3026-vrp310-r0034-170.app在超级终端<h3c>boot bootrom S3026-170.btm<h3c>boot boot-loader S3026-vrp310-r0034-170.app<h3c>dis boot-loader检查了后重启reboot2、tftp 的升级主机上运行tftp server （常用的3Com 的TFTP Server ），指定需要加载程序所在文件的路径设定主机的地址，保证tftpserver 和交换机能路由可达；通过tftp 的get 命令将软件下载到交换机上<h3c>tftp 172.16.10.1 get S3026-170.btm<h3c> boot bootrom S3026-170.btm重新启动交换机reboot超级终端怎么配置交换机conlse口悬赏分：20 - 解决时间：2009-4-6 09:15提问者：825469345 - 一级最佳答案将控制线连接到交换机的console口和电脑的COM口，然后打开超级终端，在超级终端串行端口的属性做如下配置:端口速率：9600Bps数据位：8奇偶校验：无停止位：1流控：无。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
肿瘤医院存储、交换机升级方案
一、任务目标
1、核心交换机（现有H3C7506）替换、汇聚交换机替换；
2、机房现有存储（CX480，CX310）替换上架，异地上架新存储，虚拟化存储，形成双活；
3、完成HIS、LIS、门诊CIS、住院CIS、归档、材料、病案，B超、内镜的PACS数据迁移，无数据丢失；
4、现有系统作业移植。
二、准备工作
1、设备清单：
名称数量
核心交换机1台
汇聚交换机1台
历史数据迁移2笔
磁盘阵列2台
阵列虚拟化引擎2台
光纤交换机2台
光纤跳线若干
6类跳线若干
2、制定实施方案，预划分各应用使用数据空间；
3、制定应急方案。
三、参与人员
信息管理科全体人员、中标厂家实施工程师、导通赵显荣等。
四、实施步骤
1、各数据、应用备份；
2、旧存储下架，新磁盘阵列（机房、异地）上架安装，跳线，保证物理链路畅通；
3、磁盘阵列配置，与现用服务器完成连接，根据预设方案划分存储空间，做raid；
4、安装并配置存储管理软件、虚拟化软件，测试双活是否成功；
5、历史数据迁移，确保无数据丢失，可回退；现有系统作业移植；
6、测试系统是否正常运行，数据是否正常保存，无丢失；
6、配置核心交换机、汇聚交换机（包括划分VLAN）；
7、保留旧核心交换机、旧汇聚交换机及相关跳线作为应急方案；
7、新交换机上架安装、跳线；
8、测试网络是否畅通。
五、应急预案
1、新存储上架数据丢失问题：根据备份数据还原。
2、存储双活无法成功：若时间紧急，单存储先上线。
若时间充足，恢复为旧存储，周末时间再重新做新存储上架工作。
3、核心交换机配置错误，临床科室反应网络无法正常访问：排查错误，若难以找到问题所在则调至旧核心交换机恢复工作。
4、汇聚交换机配置错误，临床科室反应网络无法正常访问：排查错误，若难以找到问题所在则调至旧汇聚交换机恢复工作。
