盾构法在哈尔滨化工路综合管廊中的应用研究

盾构法在哈尔滨化工路综合管廊中的应用研究

盾构法
1) 不 受地 面交通、河 流、 季节和地质条件等外部环 1) 盾 构法一般 运 用 境因素的影响,能够经济安 城 市 地 下 轨 道 交 通 建 全地 保 证 综 合 管 廊 施 工; 设,目前 市 面 上 还 没 有 2) 采用盾构法施工推进、出 开 发 出 适 用 于 地 下 综 土、衬砌拼装等可实行自动 合 管 廊 特 点 的 盾 构 设 化、智能化和施工远程控制 备,综合管 廊 的断面 尺 信息化,其劳动强度远低于 寸 选 择 受 制 于 当 地 的 明挖法; 3) 地 面上 部 原 有 盾构机型及设备; 2) 采 自然景观和建筑风貌可以 用 盾 构 法 施 工 建 设 成 得到良好的保护,不会受到 本较高,综 合管 廊 盾 构 盾构 施 工 的 破 坏,在 老 城 法 施 工 与 管 廊 附 属 设 区、交通 密 集 区、城市 商 务 施,如 管 线 引 出 口、通 核心区 建 设 综 合 管 廊 尤 其 风口、逃 生 口 等 特 殊 节 能突显盾构法施工的优越 点 设 计 相 关 规 范 和 标 性; 4) 对于埋深较深、直径 准还不 完 善,廊 道 内 各 大、距 离 长 的 综 合 管 廊,盾 类 管 线 的 支 架 设 计 等 构法施 工 具 有 技 术、经 济、 问题尚待解决 安全等方面的优势
2 化工路综合管廊工法选择研究
2.1 综合管廊工法选型分析 综合管廊建设主要以明挖法和盾构法为主。表 1
对采用明挖法与盾构法建设综合管廊的优缺点进行了 对比分析。
表 1 明挖法与盾构法建设综合管廊工法对比分析 Table 1 Comparison between open-cut method and shield method
Abstract: The conventional open-cut method has some limitations and disadvantages in utility tunnel construction. Hence,the advantages and disadvantages of open-cut method and shield method in design of utility tunnel on Huagong Road in Harbin are compared and discussed in detail. The reasons for selecting shield method are analyzed based on the present situation of ground transportation and underground pipelines of Huagong Road. And then the designs of crosssection form,lining structure and comprehensive shaft of the utility tunnel are emphatically introduced; the key problems that need to be considered specially during shield construction are presented and the corresponding solutions are put forward. Finally,it is explained that the shield construction of utility tunnel has higher promotion value and technical advantage,which broadens the technical means of utility tunnel construction and provides relevant technical reserve for the future development of utility tunnel. Keywords: utility tunnel; shield method; cross-section design; lining structure design; comprehensive shaft design

管道综合管廊施工方案案例

管道综合管廊施工方案案例

管道综合管廊施工方案案例项目背景管道综合管廊是一种系统化的工程项目,通常由多个具有不同功能的管道运行于同一廊道内。

这种设计方案能够有效地节约土地和资源,在城市建设中起到重要作用。

本文将介绍一个具体的管道综合管廊施工方案案例。

项目概述该项目位于某大城市的市中心,主要用于改造既有地下管线,将现有零散的管道整合到一处综合管廊内,以提高管道系统的可维护性和可操作性。

综合管廊将包括给水管道、污水管道、天然气管道以及通信线缆等多个功能的管道,目标是在有限的土地资源下,高效解决城市基础设施的需求。

技术要求管道设计在管道的设计方面,需要考虑以下几个关键要求:1.综合管廊的设计要满足各种管道的布置和运行要求,尽量减少交叉干扰和冲突。

2.针对不同管道的特点,设计合理的施工工艺和管道材料。

3.考虑到未来维护和扩展的需求,预留足够的维修通道和操作空间。

施工方案在管道综合管廊的施工过程中,需要遵循以下方案:1.多管齐下:根据设计要求,同时进行多管道的施工,提高工作效率。

确保施工进度和质量控制。

2.精细施工:采用现代化的施工设备和技术,确保管道的准确布置和连接,防止管道泄漏和损坏。

安全措施在管道综合管廊的施工过程中,需要采取以下安全措施:1.完善的安全培训:对施工人员进行充分的安全教育和培训,提高其安全意识和操作技能。

2.环境保护措施:在施工过程中,采取合适的措施防止对周边环境的污染和破坏。

3.防火防爆措施:由于涉及到天然气管道等易燃易爆物质,必须加强火灾和爆炸的防范措施。

施工流程前期准备在施工开始前的准备阶段,需要进行以下工作:1.完整的施工图纸审核和技术交底。

2.管道材料的采购和检验。

3.地面标志的设置,确保工地的安全和通畅。

施工实施1.管道开挖:根据设计的管道走向和深度,采用机械手段进行开挖。

2.管道敷设:将管道按照设计要求进行布置和连接。

3.封闭和密封:对每段管道进行严密的封闭和密封处理,防止泄漏和渗漏。

4.管道测试:对每段管道进行压力测试和泄漏检测,确保管道的质量和安全性。

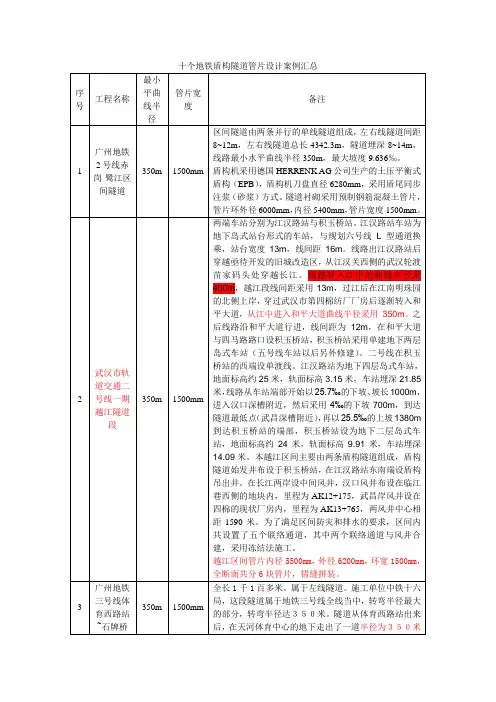

十个地铁盾构隧道管片设计案例汇总
