厚度计使用说明(百分表)
百分表的使用方法和读数方法
百分表的使用方法和读数方法【实用版4篇】目录（篇1）1.百分表的简介与用途2.百分表的使用方法2.1 装夹百分表2.2 调整百分表2.3 测量工件3.百分表的读数方法3.1 读取小指针和大指针的刻度线3.2 计算测量值正文（篇1）百分表是一种精度较高的比较量具，主要用于检测工件的形状和位置误差等。
在使用百分表进行测量之前，需要了解其使用方法和读数方法。
接下来，我们将详细介绍百分表的使用方法和读数方法。
一、百分表的使用方法1.装夹百分表在使用百分表时，首先要将其装夹在专用表架或其他牢靠的支架上。
切勿贪图方便将百分表随便卡在不稳固的地方，这样会导致测量结果不准确，甚至可能损坏百分表。
2.调整百分表将百分表装夹在表架上后，可以随意调节其在表架上的上下、前后位置。
在使用前，需要调整百分表的触头，使其垂直于被检测的工件表面。
此外，还需确保测量杆有一定的初始测量压力，即在测头与工件表面接触时，测量杆应有 0.3~1mm 的压缩量。
3.测量工件在测量工件时，应先将工件调整到合适的位置，然后轻轻提起测量杆，使测头与工件接触。
在接触过程中，避免产生瞬时冲击力，以免影响测量结果。
测量时，需要注意保持测头与工件的接触稳定，避免工件的形状和位置发生改变。
二、百分表的读数方法1.读取小指针和大指针的刻度线在读取百分表的数值时，首先要读取小指针转过的刻度线（即毫米整数），然后再读取大指针转过的刻度线（即小数部分），并乘以 0.01。
2.计算测量值将小指针和大指针的刻度线数值相加，即可得到所测量的数值。
例如，如果小指针转过的刻度线为 0mm，大指针转过的刻度线为 0.87mm，那么测量值为 0.87mm。
通过以上方法，您可以熟练地使用百分表进行测量和读数。
目录（篇2）1.引言2.百分表的结构和原理3.百分表的使用方法3.1 选择合适的百分表3.2 安装百分表3.3 操作百分表4.百分表的读数方法4.1 读取固定刻度4.2 读取移动刻度4.3 读取总刻度5.结论正文（篇2）【引言】百分表是一种常用的测量工具，主要用于测量物体的长度、厚度、宽度等尺寸。
测厚仪使用说明书
测厚仪使用说明书一、产品简介测厚仪是一种精密的测量工具，用于测量材料的厚度。
它采用非接触式测量原理，并具有高精度和可靠性。
本使用说明书将介绍如何正确使用测厚仪，并提供一些常见问题的解决方案。
二、安全注意事项在使用测厚仪之前，请务必遵守以下安全注意事项：1. 在使用测厚仪时，请确保场地安全，避免有任何危险物品或杂物。
2. 严禁将测厚仪用于危险环境或液体中。
3. 使用过程中，请注意保护自己的眼睛和皮肤，避免直接暴露在测量面板上。
4. 使用过程中，请保持仪器的干燥和清洁。
定期清洁测厚仪的外壳和探头。
5. 当测量不需要时，请关闭电源，并存放在安全的地方。
三、测厚仪的基本操作1. 开机：按下电源按钮直到屏幕亮起。
2. 校准：在正常使用之前，需要将测厚仪校准到所需测量的材料上。
按照说明书上的指示进行校准。
3. 测量：确保测量面板干净和无损伤。
将测厚仪的探头轻轻贴近材料表面，待测量完成后读取显示屏上的数值。
4. 记录：将测量结果记录在纸上或笔记本中，以备将来参考或分析。
四、常见问题与解决方案1. 测量结果不准确：首先，请确保测厚仪已正确校准。
其次，请确认测量面板干净无损伤。
最后，检查探头是否正常工作。
2. 电池电量低：请及时更换电池，以确保正常使用。
3. 显示屏无法正常显示：请检查电源连接是否松动，并重新启动测厚仪。
4. 测厚仪无法启动：请检查电池是否安装正确，并确保电池有足够的电量。
五、维护与保养1. 定期清洁测厚仪的外壳和探头，避免灰尘和污垢积聚。
2. 避免将测厚仪暴露在高温、潮湿或强烈的磁场中。
3. 当不使用测厚仪时，请存放在干燥、清洁的箱子中，避免损坏。
六、常见应用领域测厚仪广泛应用于以下领域：1. 工业制造：用于测量金属和非金属材料的厚度，例如钢板、铝板等。
2. 建筑工程：用于测量墙体、地板、玻璃等的厚度，以确保施工质量。
3. 汽车制造：用于测量汽车零部件的厚度，以检测材料的质量和健康状况。
4. 航空航天：用于测量航空器和航天器材料的厚度，以确保飞行安全。
涂层测厚仪的使用方法 测厚仪如何操作
涂层测厚仪的使用方法测厚仪如何操作涂层测厚仪可无损地测量磁性金属基体（如铁和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导涂层测厚仪可无损地测量磁性金属基体（如铁和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导电覆层的厚度（如:珐琅、橡胶、油漆、塑料等）。
涂镀层测厚仪具有测量误差小、牢靠性高、稳定性好、操作简便等特点，是掌控和保证产品质量必不可少的检测仪器，广泛地应用在制造业、金属加工业、化工业、商检等检测领域。
该仪器的使用方法：1、准备好待测物件；2、将涂层测厚仪的探头至于空气中（开放空间），同时按下测厚仪按键上的“On/C”按键，仪器显示出：TIME2500涂层测厚仪版本1.0AG0500000000信息；3、将涂层测厚仪的探头垂直接触测量文件涂层，当听到一声鸣响，屏幕即可显示测量的涂层厚度值，重新提起探头移动至其他位置，可快速进行第二次测量；4、测量完成，按“On/C”按键关机。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
防水卷材测厚仪专业适用于量程范围内的塑料薄膜、薄片、隔膜、纸张、箔片、硅片等各种材料的厚度精准明确测量。
特点：专业——在不断的创新研发和技术积累中推陈防水卷材测厚仪专业适用于量程范围内的塑料薄膜、薄片、隔膜、纸张、箔片、硅片等各种材料的厚度精准明确测量。
特点：专业——在不断的创新研发和技术积累中推陈出新，使用超高精度的位移传感器、科学的结构布局及专业的掌控技术，实现世界比较好的测试稳定性、重复性及精度。
厚度计操作标准书

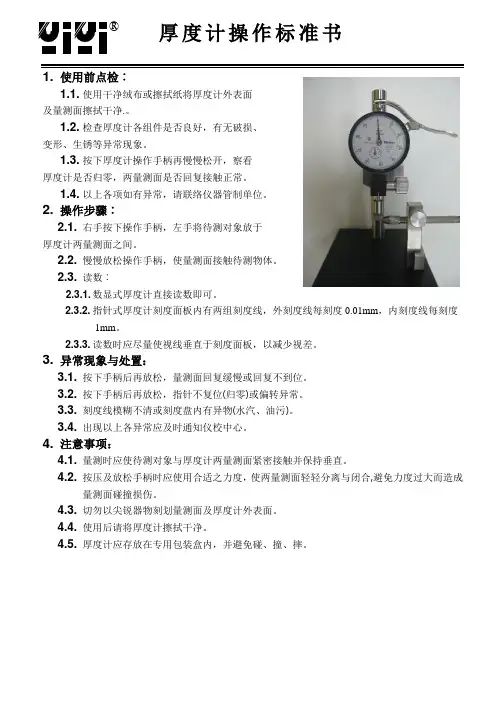

厚度计操作标准书
1. 使用前点检︰
1.1. 使用干净绒布或擦拭纸将厚度计外表面
及量测面擦拭干净.。
1.2. 检查厚度计各组件是否良好，有无破损、
变形、生锈等异常现象。
1.3. 按下厚度计操作手柄再慢慢松开，察看
厚度计是否归零，两量测面是否回复接触正常。
1.4. 以上各项如有异常，请联络仪器管制单位。
2. 操作步骤︰
2.1. 右手按下操作手柄，左手将待测对象放于
厚度计两量测面之间。
2.2. 慢慢放松操作手柄，使量测面接触待测物体。
2.3. 读数︰
2.3.1. 数显式厚度计直接读数即可。
2.3.2. 指针式厚度计刻度面板内有两组刻度线，外刻度线每刻度0.01mm ，内刻度线每刻度
1mm 。
2.3.3. 读数时应尽量使视线垂直于刻度面板，以减少视差。
3. 异常现象与处置：
3.1. 按下手柄后再放松，量测面回复缓慢或回复不到位。
3.2. 按下手柄后再放松，指针不复位(归零)或偏转异常。
3.3. 刻度线模糊不清或刻度盘内有异物(水汽、油污)。
3.4. 出现以上各异常应及时通知仪校中心。
4. 注意事项：
4.1. 量测时应使待测对象与厚度计两量测面紧密接触并保持垂直。
4.2. 按压及放松手柄时应使用合适之力度，使两量测面轻轻分离与闭合,避免力度过大而造成
量测面碰撞损伤。
4.3. 切勿以尖锐器物刻划量测面及厚度计外表面。
4.4. 使用后请将厚度计擦拭干净。
4.5. 厚度计应存放在专用包装盒内，并避免碰、撞、摔。
百分表使用方法
偏心距的间接测量公式
D e d a
2
2
（此图接上文）
e Dd a 22
式中 e ——偏心距（mm）； D ——基准轴外径（mm）； d ——偏心轴直径（mm）； a ——基准轴外圆到偏心轴外圆之间最小距离（mm）。
6.严格禁止用百分表测量表面粗糙或有显著凹凸不平 的零件。
百分表尺寸校正与检验方法
6.用百分表校正或测量零件时，应当使测量杆有一定 的初始测力。即在测量头与零件表面接触时，测量杆 应有0.3～1mm的压缩量(千分表可小一点，有0.1mm 即可)，使指针转过半圈左右，然后转动表圈，使表盘 的零位刻线对准指针。轻轻地拉动手提测量杆的圆头， 拉起和放松几次，检查指针所指的零位有无改变。
例 用杠杆千分表测量工件时，测量杆轴线与工件 表面夹角α为30°，测量读数为0.048mm，求正确 测量值。 解：α=bcosa
=0.048×cos30° =0.048×0.866 =0.0416(mm)
孔的轴心线与底平面的平行度检验方法
杠杆百分表体积较小，适合于零件上孔的轴心线与底 平面的平行度的检查，如图所示。将工件底平面放在 平台上，使测量头与A端孔表面接触，左右慢慢移动 表座，找出工件孔径最底点，调整指针至零位，将表 座慢慢向B端推进。 也可以工件转换方向， 再使测量头与B端孔表 面接触，A、B两端指 针最底点和最高点在全 程上读数的最大差值， 就是全部长度上的平行 度误差。
当进行轴测的时候，就是以指针摆动最大数字为 读数(最高点)，测量孔的时候，就是以指针摆动最 小数字(最低点)为读数。
在两顶尖上测量偏心距的方法
检验工件的偏心度时，如果 偏心距较小，可按右图所示 方法测量偏心距，把被测轴 装在两顶尖之间 ，使百分表 的测量头接触在偏心部位上 （最高点），用手转动轴， 百分表上指示出的最大数字 和最小数字（最低点）之差 的 就等于偏心距的实际尺 寸。偏心套的偏心距也可用 上述方法来测量，但必须将 偏心套装在心轴上进行测量。
测厚规使用说明书

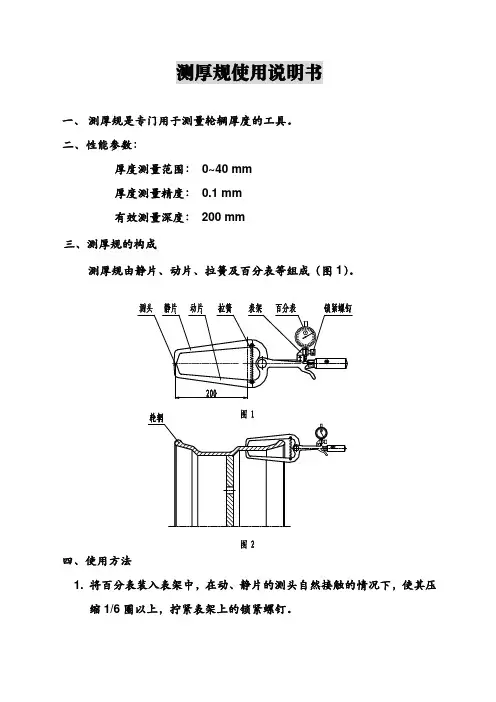

测厚规使用说明书
一、测厚规是专门用于测量轮辋厚度的工具。
二、性能参数：
厚度测量范围： 0~40 mm
厚度测量精度： 0.1 mm
有效测量深度： 200 mm
三、测厚规的构成
测厚规由静片、动片、拉簧及百分表等组成（图1）。
四、使用方法
1. 将百分表装入表架中，在动、静片的测头自然接触的情况下，使其压
缩1/6圈以上，拧紧表架上的锁紧螺钉。
2. 百分表调零。
3. 测量工作开始前，应将被测物体的测量部位擦拭干净。
将测厚规动、
静片触头分别置于被测轮辋的内外两侧（图2），握持把手，使测厚
规在被测面上来回轻微摆动，读取百分表上的最小读数。
4. 实测尺寸的计算：
实测尺寸=百分表读数×2
例如：百分表读数：6.285 mm，则实测尺寸=6.285×2=12.570mm 五、标定
用测厚规测量不同尺寸的标准量块，看百分表的读数是否为量块厚度
的二分之一（允许误差：0.1mm）。
六、注意事项
1. 不允许超量程使用。
2．测厚规在使用时应轻拿轻放，严禁磕碰；使用完毕后，擦拭干净，置入专用盒内存放（百分表取下）。
——以上——
天津久荣车轮技术有限公司
ADD：天津市南开区延安路中欣工业园
TEL：（022）27519210 FAX：27519630
ZIP：300112。
百分表的操作规程
百分表的操作规程百分表的操作规程1：范围本规范规定了百分表的通用方法和要求。
本规范适用于各表面的测量作业。
2：百分表的使用与保养百分表是将测头的直线位移变为指针的角位移的计量器具，用比较测量法完成测量用于不同表面的尺寸及其形状误差的测量。
3：使用前检查3.1：检查表头的相互作用和稳定性。
3.2：检查活动测头和可换测头表面光洁，连接稳固。
4：读数方法测量平面间的尺寸，任意方向内均最打的尺寸为平面间的测量尺寸。
百分表测量读数加上零位尺寸即为测量数据。
5：正确使用方法5.1：把百分表插入量表直管轴孔中压缩百分表一圈紧固。
5.2：选取并安装可换测头紧固。
5.3：测量时手握隔热装置。
5.4：根据被测尺寸调整零位。
用已知尺寸的平面调整零位,以平面间任意方向内均最小的尺寸对0位然后反复测量同一位置2-3次后检查指针是否仍与0线对齐如不齐则重调，为读数方便可用整数来定零位位置。
5.5 测量时摆动百分表找到平面的最大尺寸（转折点）来读数。
5.6 测杆、测头、百分表等配套使用不要与其他表混用。
6：维护与保养6.1：在不使用时要摘下百分表使表解除其所有负荷让测量杆处于自由状态。
6.2：成套保存于盒内,避免丢失与混用。
7：百分表测量应注意事项7.1：用百分表测量时应与表架结合使用，测量时表与表架应牢固结合，表架座应放平稳定。
7.2：测量时注意百分表的测量杆中心线与被测件平面要垂直，以避免出现测量误差。
7.3：用内径百分表时，应按被测件的尺寸调换相适应的测量杆，然后用外径千分尺校正百分表指针为零位后再测量。
测量时测量杆要在被测表面间缓慢摆动，以指针的最小值为被测件的实际尺寸值。
7.4：检测前注意擦干净測杆头和被测件表面。
百分表的使用方法和读数方法
百分表的使用方法和读数方法1. 百分表的概述百分表，又称为百分测微器，是一种用于测量物体长度、厚度、直径等微小尺寸的测量工具。
它由主尺、游标和测量夹组成，通过游标的移动来测量物体的尺寸。
2. 百分表的使用方法使用百分表进行测量时，需要按照以下步骤进行操作：步骤1：准备工作将百分表放置在平稳的工作台上，并确保百分表的测量夹已经打开，游标处于初始位置。
步骤2：夹持物体将需要测量的物体放置在百分表的测量夹中，并轻轻夹紧，确保物体不会滑动或晃动。
步骤3：调整游标通过旋转百分表的主尺，使得游标的刻度与物体接触并轻轻压在物体上。
步骤4：读取游标位置观察游标的位置，并读取游标上对应的刻度数值。
百分表上刻度的最小单位通常为0.01毫米或0.001毫米，因此可以获得较为精确的测量结果。
步骤5：记录测量结果将读取到的游标位置记录下来，并进行必要的单位换算，得到最终的测量结果。
步骤6：重复测量如果需要多次测量同一物体，可以重复以上步骤，确保测量的准确性和一致性。
3. 百分表的读数方法在读取百分表的测量结果时，需要注意以下几点：读取主尺刻度百分表的主尺上通常刻有毫米或厘米的刻度，读取主尺上游标对应的刻度值。
读取游标刻度游标是百分表上最主要的测量部分，它与物体接触并测量物体的尺寸。
游标上的刻度通常是百分之一毫米或百分之一厘米，读取游标上与主尺刻度对齐的刻度值。
读取游标位置将读取到的游标刻度与主尺刻度相加，得到游标的位置。
游标位置的读数通常是以毫米或厘米为单位的。
注意游标位置的零点百分表的游标位置通常有一个零点，表示游标在未接触物体时的位置。
在读取游标位置时，应该将零点与游标读数相加，得到最终的测量结果。
4. 注意事项在使用百分表进行测量时，需要注意以下几点：切勿用力过猛在夹持物体和调整游标时，应该避免用力过猛，以免损坏百分表或物体。
防止游标滑动在调整游标位置时，应该确保游标不会滑动或晃动，以免造成测量误差。
避免污染物体在夹持物体时，应该确保手部干净，避免污染物体，影响测量结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厚度计使用说明:
1、使用厚度计前先检查有无损坏,测头是否清洁,大小指针是否指向“0”位。
2、对好“0”位后,用厚度计测量卷材厚度,测量时厚度计的上下测头须与卷材互相垂直,无空隙。
用手轻轻的按下手柄,读出数据。
3、读数。
先读小指针指向的毫米数,再读大指针指向的刻度数。
例如:小指针在1-2之间,大指针在82刻度,即读数为1.82mm厚。
(大指针1个刻度为0.01mm,小指针1个刻度为1mm)。
4测完清洁好厚度计,放入木盒中保存。
注意事项:
1、厚度计精度0.01mm,属于精密仪器,须轻拿轻放,切记不能摔地上,不能进水。
2、测量前必须要对好“0”位。
3、测量卷材厚度,不能用力压手柄,卷材上有压痕、卷材与厚度计间有空隙,测量结果都不准确。
4、请不要随意拆卸指示表。
厚度计使用说明:
1、使用厚度计前先检查有无损坏,测头是否清洁,大小指针是否指向“0”位。
2、对好“0”位后,用厚度计测量卷材厚度,测量时厚度计的上下测头须与卷材互相垂直,无空隙。
用手轻轻的按下手柄,读出数据。
3、读数。
先读小指针指向的毫米数,再读大指针指向的刻度数。
例如:小指针在1-2之间,大指针在82刻度,即读数为1.82mm厚。
(大指针1个刻度为0.01mm,小指针1个刻度为1mm)。
4测完清洁好厚度计,放入木盒中保存。
注意事项:
1、厚度计精度0.01mm,属于精密仪器,须轻拿轻放,切记不能摔地上,不能进水。
2、测量前必须要对好“0”位。
3、测量卷材厚度,不能用力压手柄,卷材上有压痕、卷材与厚度计间有空隙,测量结果都不准确。
4、请不要随意拆卸指示表。
