项目五--搬运单元
⑸抓取动作完成后，伺服电机驱动机械手装置移动 到装配站物料台的正前方。然后把工件放到装 配站物料台上。其动作顺序与加工站放下工件 的顺序相同。
⑹ 放下工件动作完成2 秒后，抓取机械手装置执行抓 取装配站工件的操作。抓取的顺序与供料站抓取 工件的顺序相同。
⑺ 机械手手臂缩回后，摆台逆时针旋转90°，伺服电 机驱动机械手装置从装配站向分拣站运送工件， 到达分拣站传送带上方入料口后把工件放下，动 作顺序与加工站放下工件的顺序相同。
⑻ 放下工件动作完成后，机械手手臂缩回，然后执行 返回原点的操作。伺服电机驱动机械手装置以 400mm/s 的速度返回，返回900mm 后，摆台顺 时针旋转90°，然后以100mm/s 的速度低速返回 原点停止。
18
放 下 工 件 程 序
19
输送单元运行状态调试工作单
启动按钮按下后
调试内容
是
否
原因
1 HL1指示灯是否点亮
2 HL2指示灯是否常亮
3 设备回零
机械手机构是否回零 直线运动机构是否回零
4 供料站有料时
机械手是否正常抓取工件 直线机构是否运动
5 加工站有料时
机械手是否正常抓取工件 直线机构是否运动
在急停状态，绿色指示灯HL2 以1Hz 的频率闪烁，直 到急停复位后恢复正常运行时，HL2 恢复常亮。
2
3.相关新知识
伺服电动机及其驱动器
原理：伺服电动机又称执行电动机，在自动控制系统中，用做执 行元件，把所收到的电信号转换成电动机轴上的角位移或角速度 输出。分为直流和交流伺服电动机两大类，
3
4
信号名称
Q0.0 脉冲
Q0.1 方向
Q0.2
Q0.3 抬升台上升电磁阀
信号来源
5 I0.4 机械手抬升上限检测
6 I0.5 机械手旋转左限检测
7 I0.6 机械手旋转右限检测 8 I0.7 机械手伸出检测 9 I1.0 机械手缩回检测 10 I1.1 机械手夹紧检测 11 I1.2 伺服报警 14 I1.5 15 I1.6 16 I1.7 21 I2.4 启动按钮 22 I2.5 复位按钮 23 I2.6 急停按钮 24 I2.7 方式选择
项目五 柔性自动化生产线搬运单元组装与调试
1、分拣单元项目描述
• 该单元通过驱动抓取机械手装置精确定位到指定单元的物料台，在物料台上抓取工件，把 抓取到的工件输送到指定地点，然后放下。它接收来自触摸屏的系统主令信号，读取网络 上各从站的状态信息，加以综合后，向各从站发送控制要求，协调整个系统的工作。
54.Βιβλιοθήκη 运单元组装参看加工组装视频及ppt
6
5.搬运单元的气动控制回路及连接
7
6搬运单元I/O分配
输入信号
PLC输入 序号
点
信号名称
1 I0.0 原点传感器检测
2 I0.1 右限位保护
3 I0.2 左限位保护
4 I0.3 机械手抬升下限检测
信号来 源
装置侧
序号
1 2 3 4
输出信号
PLC输出 点
移动方向 DIR
DIR
10
9. 搬 运 单 元 编 程 思 路
主 程 序
1
11
主程序2
12
原 点 搜 索 程 序
13
程主站复位序 状态显示程序
14
机 械 手 运 行 控 制 程 序 1
15
机 械 手 运 行 控 制 程 序
2
16
机 械 手 运 行 控 制 程 序
3
17
抓 取 工 件 程 序
当抓取机械手装置返回原点后，一个测试周期结束。 当供料单元的出料台上放置了工件时，再按一次 启动按钮SB2，开始新一轮的测试。
3、非正常运行的功能测试 若在工作过程中按下急停按钮QS，则系统立即停止运
行。在急停复位后，应从急停前的断点开始继续 运行。但是若急停按钮按下时，输送站机械手装 置正在向某一目标点移动，则急停复位后输送站 机械手装置应首先返回原点位置，然后再向原目 标点运动。
2、正常功能测试
⑴ 抓取机械手装置从供料站出料台抓取工件，抓 取的顺序是：手臂伸出→手爪夹紧抓取工件→ 提升台上升→手臂缩回。
⑵ 抓取动作完成后，伺服电机驱动机械手装置向 加工站移动，移动速度不小于300mm/s。
⑶ 机械手装置移动到加工站物料台的正前方后， 即把工件放到加工站物料台上。抓取机械手装 置在加工站放下工件的顺序是：手臂伸出→提 升台下降→手爪松开放下工件→手臂缩回。
块
8
7.搬运单元接线图
9
8.伺服驱动脉冲数
运动包络 0 1 2 3 4 5 6
站点 低速回零 供料站→加工站 430mm 加工站→装配站 350mm 装配站→分拣站 260mm 分拣站→高速回零前 900mm 供料站→装配站 780mm 供料站→分拣站 1040mm
脉冲量 单速返回 43000 35000 26000 90000 78000 104000
6 装配站有料时
机械手是否正常抓取工件 直线机构是否运动
7 分拣站无料时 机械手是否正常放下工件
直线机构是否运动
供料站，装配站没有工件时，机械手是否 8 继续工作
停止按钮按下后
1
HL1指示灯是否常亮
2
HL2指示灯是否熄灭
20
3
工作状态是否正常
5
Q0.4 回转气缸左旋电磁阀
装置侧
6
7 装置侧 8
9 10 11 14 15 16
Q0.5
Q0.6 Q0.7 Q1.0 Q1.1 Q1.2 Q1.5 Q1.6 Q1.7
回转气缸右旋电磁阀 手爪伸出电磁阀 手爪夹紧电磁阀 手爪放松电磁阀
报警指示 运行指示 停止指示
按钮/ 指示 灯模块
按钮/ 指
示灯模
1
2.搬运单元控制要求
1、输送单元在通电后，按下复位按钮SB1，执行 复位操作，使抓取机械手装置回到原点位置。 在复位过程中，“正常工作”指示灯HL1 以 1Hz 的频率闪烁。
当抓取机械手装置回到原点位置，且输送单元 各个气缸满足初始位置的要求，则复位完成， “正常工作”指示灯HL1 常亮。按下起动按钮 SB2，设备启动，“设备运行”指示灯HL2 也 常亮，开始功能测试过程。
搬运服务项目实施方案范本
搬运服务项目实施方案范本一、项目背景随着城市化进程的加快和人口流动的增加，搬家、搬运需求也日益增长。
为了满足市场需求，提高搬运服务的质量和效率，我们制定了搬运服务项目实施方案。
二、项目目标1. 提高搬运服务的专业化水平，确保搬运过程中货物的安全；2. 提高搬运服务的效率，缩短搬运时间，提升客户满意度；3. 打造品牌化的搬运服务，树立良好的企业形象。
三、项目内容1. 服务范围：搬家、办公室搬迁、大件物品搬运等；2. 服务流程：a. 客户预约：客户通过电话、网络等渠道预约搬运服务；b. 上门评估：搬运公司派专业人员上门评估搬运物品的数量、重量、特殊要求等；c. 制定方案：根据评估结果制定搬运方案，确定搬运所需人员和设备；d. 搬运实施：按照制定的方案进行搬运，确保货物安全到达目的地；e. 服务验收：客户对搬运服务进行验收，如有问题及时处理。
四、项目实施1. 人员培训：提供专业的搬运培训，确保员工具备搬运技能和服务意识；2. 装备更新：更新搬运所需的车辆、工具和设备，确保搬运过程中设备完好；3. 信息化管理：建立客户档案和搬运记录，实现信息化管理，提高服务效率；4. 安全保障：制定搬运安全操作规程，确保搬运过程中的安全。
五、项目效果1. 服务质量提升：专业化的搬运服务，确保货物安全，提升客户满意度；2. 服务效率提高：优化服务流程，提高搬运效率，缩短搬运时间；3. 品牌形象提升：打造品牌化的搬运服务，树立良好的企业形象，提升市场竞争力。
六、风险管理1. 人员安全：加强员工安全培训，提高员工安全意识；2. 货物安全：严格执行搬运操作规程，确保货物安全；3. 服务质量：建立客户投诉处理机制，及时解决客户投诉，保障服务质量。
七、总结搬运服务项目实施方案的制定，旨在提高搬运服务的专业化水平和服务效率，打造品牌化的搬运服务，进一步满足市场需求，提升企业竞争力。
我们将不断优化服务流程，提高服务质量，确保项目实施效果的最大化。
搬运分拣单元
项目四 搬运分拣单元
1磁控接近开关 磁控接近开关又称气缸开关，其实物与符号如图4-5所示。
项目四 搬运分拣单元
磁控接近开关的工作原理：干簧管是最简单的磁控接近开 关。如图4-6所示，当有磁性物质接近磁控开关时，磁控 开关被磁化而使得接点吸合在一起，从而使回路接通。
项目四 搬运分拣单元
磁控接近开关的应用：磁控接近开关用于检测气缸的 位置。在安装的时候，棕色的线接+24V、蓝色的接0V， 并将开关装在合适位置，经调试后方可使用（见图4-8）
项目四 搬运分拣单元
常见位置传感器接线说明见（图4-3）： PLC控制系统接线时，只需将传感器的 电源线（一般棕色的为+24V、蓝色的 为0V、黑色的为信号输出）接到PLC的 输出24V上，信号线接到PLC输入端子 上，见图4-3。
项目四 搬运分拣单元
生产线中使用的传感器外形及电气符号见（图4-4）：
项目四 搬运分拣单元
二 搬运分拣单元项目准备 任务一 知识准备 传感器认知
传感器是PLC的眼睛，PLC能做出正确的判断，全靠感应器的 正确输入。按被测量参数分类：位置、位移、力（重量）、力矩、 转速、振动、加速度、温度、压力、流量、流速等传感器。位置 传感器是用来识别物体的不同材质或是检测物体是否到达预制位 置的器件，按测量原理分类：磁控式（磁场变化）接近开关、感 应式（金属物体）接近开关、光电式接近开关。常见位置传感器 安装说明见（图4-2）： 。
项目四 搬运分拣单元
1）光电式接近开关基本工作原理（图4-9） 利用光敏三极管、光敏二极管、光敏电阻或者光敏电池 检测反射回的光的强弱或有无光线， 从而检测是否存在 物体。
项目四 搬运分拣单元
2）光电式接近开关的安装（图2-24）
搬运单元模块设计
河北科技大学学生个性化教育实训报告题目：搬运单元模块设计学生姓名：指导教师：日期：2016年1月15日目录1 第一章模块化生产系统的简介 (1)1.1 第1节系统的特点和作用 (1)1.2 第2节系统的组成 (2)1.3 第3节MPS的发展 (6)2 第二章物流过程 (7)3 第三章MPS单元的结构与控制 (8)3.1 第1节搬运单元简介 (8)3.2 第2节搬运单元的机械结构 (9)3.3 第3节搬运单元的气动控制 (10)3.4 第4节制定I/O表 (11)4 第四章材料的选型 (23)4.1 第1节气缸的选择 (23)4.2 第2节传感器的选择 (25)4.3 第3节电磁阀的选用 (26)5第5章参考文献 (27)第一章模块化生产系统的简介第1节系统的特点和作用模块化生产培训系统：Modular Production Training System,简称MPS。
模块化生产培训系统是应用于机电一体化、自动化等相关专业的专业技术职业培训和继续教育的模块化教学培训系统模块化生产培训系统可以从基础部分的简单功能及加工顺序，逐步扩展到复杂的集成控制系统。
模块化生产培训系统是为提高学生动手能力和实践技能而设计、生产的一套实用性实验设备。
该装置由多套各自独立而又紧密相连的工作站组成。
各个功能站分别为：上料站、检测站、上料检测站、搬运站、加工检测站安装站、操作手站、传送单元、搬运分拣站和分类存储站。
该实验装置的一大显著特点是：它具有综合性、模块化以及易扩充等特点。
它针对学员不同的技术基础进行培训，具有良好的适用性。
具有较好的柔性，即每站各有一套PLC控制系统独立控制将各个模块分开培训可以容纳较多的学员同时学习。
在基本本单元模块培训完成以后，又可以将相邻的两站三站……直至八站连在一起学习复杂系统的控制编程装配和调试技术。
由于该系统囊括了机电一体化专业学习中所涉及的诸如电机驱动、气动、PLC（可编程控制器）传感器等多种技术，给学员提供了一个典型的综合科技环境，使学生将学过的诸多单科专业知识在这里得到全面认识综合训练和相互提升。
生产搬运单元课程设计
生产搬运单元课程设计一、教学目标本课程的教学目标是让学生掌握生产搬运的基本概念、方法和技巧，培养学生对生产搬运操作的兴趣和热情，提高学生的动手能力和团队协作能力，使学生能够在实际工作中运用所学知识，提高工作效率。
具体来说，知识目标包括：了解生产搬运的基本概念、分类和原理；掌握常用的生产搬运方法和技巧；了解生产搬运的安全注意事项。
技能目标包括：能够正确使用生产搬运工具和设备；能够独立完成简单的生产搬运任务；具备一定的生产搬运方案设计和优化能力。
情感态度价值观目标包括：培养学生对生产搬运操作的兴趣和热情；培养学生尊重劳动、爱护设备的良好情感态度；培养学生团队协作、积极向上的价值观。
二、教学内容本课程的教学内容主要包括生产搬运的基本概念、方法和技巧。
具体内容包括：生产搬运的定义、分类和原理；常用的生产搬运方法（如人力搬运、机械搬运等）；生产搬运的安全注意事项；生产搬运方案的设计和优化。
教学大纲安排如下：1.生产搬运的基本概念：介绍生产搬运的定义、分类和原理，使学生了解生产搬运的基本情况。
2.生产搬运的方法和技巧：讲解常用的生产搬运方法（如人力搬运、机械搬运等），并示范相关技巧，让学生能够正确使用生产搬运工具和设备。
3.生产搬运的安全注意事项：强调生产搬运过程中的安全问题，让学生了解并遵守相关规定，确保自身和他人的安全。
4.生产搬运方案的设计和优化：引导学生学会设计简单的生产搬运方案，并能根据实际情况进行优化，提高工作效率。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
具体方法如下：1.讲授法：通过讲解生产搬运的基本概念、方法和技巧，使学生掌握相关知识。
2.讨论法：学生进行小组讨论，分享彼此的生产搬运经验和心得，提高学生的团队协作能力。
3.案例分析法：分析实际的生产搬运案例，让学生学会分析问题、解决问题，提高学生的实际操作能力。
4.实验法：安排实地操作，让学生亲自体验生产搬运过程，提高学生的动手能力。
第五部分上物料搬运系统设计
面开四个沟
4 送往嵌铅机（半 ○ → □ D ▽ 8
批——见 9）
5 等待嵌铅机
○→□D▽
1200 10.00
600 0.13 600 600
削薄的板，每箱包 括 1200 个每伴四件 的木版（共 2400） 一次通过串列机械
手推车
坯料在批次间等待
6 在机构的料斗 内装料 7 在木版上嵌铅 芯 8 检验铅芯充填， 移动到装上板机
•这家设备商和我们是老关系了，买他的 没错的（比较原则）。
11
物料搬运设备选择应考虑的因素
考虑因素
物料的特征和运动方式
易燃、易损、重量、形状 水平式（滑道、推车、运输机、索道） 垂直式（升降机、起重机、卷扬机） 倾斜式（连续运输机、提升机、卷扬机） 多平面式（旋转起重机）
设备的技术性能：能否胜任工作 经济因素：成本、性价比 能耗：是否符合电力供应情况 备件、维修和存放方式（托盘、箱器）、搬运频率
该系统的设计取决 于物料特性和种类
4
基本概念
三、搬运活性指数分析 1、概念：
搬运活性——指物料的存放状态对搬运作业的难易程 度 物料的存放状态——散放、装箱、支垫和装车 搬运作业——集中、搬起、升起、运走 搬运活性指数——指搬运某种状态下的物料所需要进 行的四项作业中已经不需要进行的作业数目。
5
物料搬运活性指数
31
示例 1：某厂铅笔装配物料流程图（简图）
方法动作说明（现 操 运 检 停 储 距 离 数量 有或拟采用的） 作 输 查 留 存 （m）
1 储存在仓库内 ○ → □ D ▽
1200
估计时间 (min)
0.25
附注
2 手推车送至开 ○ → □ D ▽ 8 槽开沟机

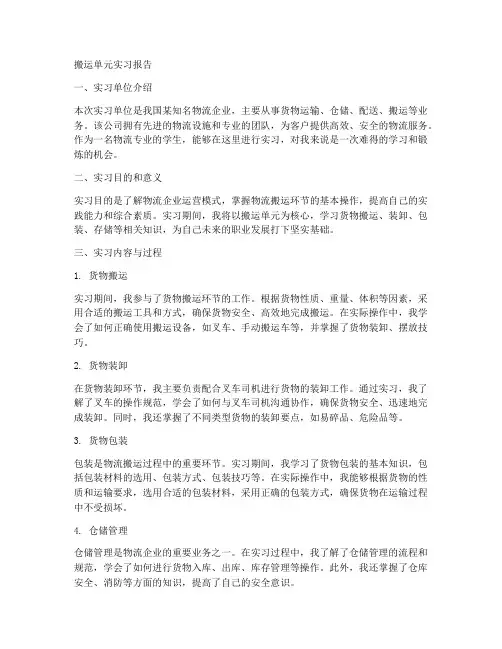

搬运单元实习报告
