新人教版九年级物理第十六章第二节_串、并联电路中电压的规律_课件
第一次
第二次
●分析与论证：
分析以上的实验数据，可得出探究的结论： 并联电路各支路两端的电压相等，且等于电源 两端的总电压
字母表达式为： U1=U2=U
二、探究并联电路的电压规律：
●评估：
L1 L2
1、在实验过程中，为什么要采用不同规格的灯泡多做 几次实验？ 为了使实验结论更具有普遍性 2、本实验中反复连接电压表很麻烦，你能否对此提出实 验改进建议？（可以配以电路图说明）
L1 L2
怎样测出电路中L1、L2和电源两端的电压？
二、探究并联电路的电压规律：
●设计实验与制定计划：
分别把电压表接在L1两端、L2两端和电源两 端，测量电压，看看它们之间有什么关系。 换上另外两个小灯泡L1、L2，再次测量，看 看是否有相同的关系。 L1 L2 请同学们根据左图，在 学案上分别画出测量L1两 端、L2两端和电源两端的 电压的电路图。
二、探究并联电路的电压规律：
●进行实验与收集证据：
-
V
+
观测对象
测量 结果 灯泡L1两端的电 压U1/v
V
+
灯泡L2两端的电压 U2/v
- +
总电压U/v
V
第一次 第二次
二、探究并联电路的电压规律：
●进行实验与收集证据：
观测对象
测量 结果 灯泡L1两端的电 压U1/v 灯泡L2两端的电压 U2/v 总电压U/v
1、串联电路的电压规律： 串联电路中的总电压等于各用电器两端的电压之和
字母表达式为： U=U1+U2
2、并联电路的电压规律： 并联电路各 U1=U2=U
生活因学习而充实！
二、探究并联电路的电压规律：
●提出问题:
并联电路各支路用电器两端的电压与电源两端电压 L1 有怎样的关系？ L2
●猜想或假设:
猜想1：并联电路各支路两端的电压之和等于电源两 端的总电压 猜想2：并联电路各支路两端的电压相等，并等于电 源两端的总电压 ……
二、探究并联电路的电压规律：
●设计实验与制定计划：
一、探究串联电路的电压规律：
●进行实验与收集证据：
- V+
A B C
-V+
A B C A
-V+
B C
观测对象
测量 结果
灯泡L1两端的电 压U1/v
灯泡L2两端的电压 U2/v
L1和L2串联后的总 电压U/v
第一次 第二次
一、探究串联电路的电压规律：
●进行实验与收集证据：
观测对象
测量 结果 灯泡L1两端的电 压U1/v 灯泡L2两端的电压 U2/v L1和L2串联后的总 电压U/v
●设计实验与制定计划：
L1
A B
L2
C
怎样测出电路中L1、L2和电源两端的电压？
一、探究串联电路的电压规律：
●设计实验与制定计划：
分别把电压表接在电路中AB两点、BC两点、 AC两点，测量电压，看看它们之间有什么关系。 换上另外两个小灯泡，再次测量，看看是否 有相同的关系。
L1
A B
L2
C
请同学们根据左图，在 学案上分别画出测量AB、 BC 、 AC 间 的 电 压 的 电 路 图。
第十六章 第２节
串、并联电路中电压的规律
1. 电压表有 2 个量程：分别是从0V 到3V 和从 0 V 到 15 V 。量程为3Ⅴ时，分度值是 0.1Ⅴ；量程为 15Ⅴ时，分度值是 0.5 Ⅴ。 2. 电压表使用时要注意： １、使用电压表时，要先调 零 。 ２、电压表要 并 联在电路中。 ３、使电流从电压表的 正 接线柱流入，从 负 接线 柱流出。 ４、所测电压不能超过电压表的 量程 。 120mV= 0.12 V; 1500kV=
第一次 第二次
●分析与论证：
分析以上的实验数据，可得出探究的结论： 串联电路中的总电压等于各用电器两端的电压之和。 字母表达式为：
U=U1+U2
一、探究串联电路的电压规律：
●评估：
A
L1
B
L2
C
1、在实验过程中，为什么要采用不同规格的灯泡重做实验 为了使实验结论更具有普遍性 2、如果有足够多的实验器材，你能一次性测出同一个电 路中三处的电压吗？试着在学案的方框中画出你设计的电 路图。
L1 L2
串联电路总电压与各用电器两端的电压有什 么关系？
一、探究串联电路的电压规律：
●提出问题:
串联电路中的总电压与各用电器两端的电压 有什么关系？
●猜想或假设: （仿照水压）
猜想1：串联电路中的总电压等于各用电器两端的 电压之和。 猜想2：串联电路中的总电压与各用电器两端的电 压相等。 ……
一、探究串联电路的电压规律：
1.5 10
6
V
同学们联想一下家中的电路中，为什么 电视、空调、台灯等并联而小彩灯串联呢？ 要想了解其中的原因，我们就需要来研 究串、并联电路中电压的规律。
一、探究串联电路的电压规律：
●观察并思考： 现在有不同规格 的两个灯泡串联，闭 合开关，两灯泡都能 发光吗？发光亮度一 样吗？ ●提出问题：
合集下载
人教版九年级物理第十六章第二节探究串、并联电路的电压规律(共30张ppt)
探究并联电路的电压规律
测第一条支路两端的电压的电路图
- V+
测第二条支路两端的电压的电路图
- V+
测并联电路总电压的电路图
- V+
（3）设计实验——电路图
测量L1两 端的电压
测量L2两 端的电压
总电压
（4）进行实验
两个灯泡并联的实验记录
L1两端的电 L2两端的电 压U1 （ V） 压U2 （V） 总电压 U总（V）
U
猜想或假设：
串联电路中的总电压是各部分电路 的分电压之和。
设计实验：
分别把电压表连在如图所示的电路中AB两 点、BC两点、AC两点，测量电压，看看它们 之间有什么关系。换上另外两个小灯泡，再次 测量，看看是否还有同样的关系。
探究串联电路的电压规律
测量AB两点间电压的电路图
- V+
A B C
探究串联电路的电压规律
第一次测量 第二次测量
（5）分析和论证
U1 = U2 = U总
并联电路两端的总电压等于各支路 两端的电压。 （6）交流评估
并联电路的电压规律
并联电路两端的总电压与各 支路两端电压相等
即 U总=U1 =U2
探究串联电池组的电压规律
- V+
串联电池组的电压 等于各节电池的 电压之和。 U总=U1 +U2+U3
测量BC两点间电压电路图
- V+
A B C
探究串联电路的电压规律
测量AC两点间电压电路图
- V+
A B C
A
B
C
实验结果记录表：
AB间的电压 BC 间的电压 （ V） （ V） 第一次测量 第二次测量 AC间的电压 （ V）
新人教版九年级物理上册16.2 串、并联电路电压的规律 (共26张PPT)
用电压表测量串联电路中的电压
[器材] 小灯泡，电压表，电源，导线，开关
注意：1、实验前后，开关要断开。要注意电压表的量程和接线 的正负。2、第一次实验，两只灯泡相同规格---每只灯泡两端的 电压相等。3、第二次实验，两只灯泡不同规格-----保证结论的 可靠性。 4、至少实验三次，保证结论的普遍性。
（5）两个灯泡的灭、亮互相不影响，这两个灯泡的连接可能是 （ ）联。
课堂练习4
7、如图所示，电源电压为6V，电压表的示数为2V，
则灯泡L1和L2两端的电压分别为（ ）
A 4V、2V
B 2V、4V
C 2V、2V
D 4V、4V
8、如图所示，A、B间为
一串联电器的一部分， R1=R2，R3=R4 V1、V2 示数分别为90V、50V， 则AB间的电压为（ ）V

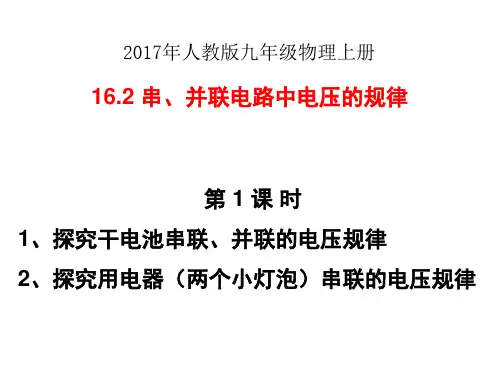

2017年人教版九年级物理上册
16.2 串、并联电路中电压的规律
第1课时 1、探究干电池串联、并联的电压规律 2、探究用电器（两个小灯泡）串联的电压规律
电压表的使用方法： 1、电压表要并联在被测电 路电压的两端。 2、电压表的正接线柱和电 源的正极在一端，负接线柱 在电源的负极一端。 3、被测的电压不能超过电 压表的量程。可用试触法、 估计法去选择量程。 4、电压表可以直接并联在 电源的正、负极上。
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/162021/3/162021/3/162021/3/16
谢谢观看
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
新人教版九年级物理第十六章第2节串、并联电路中电压的规律 (共27张PPT)
如图所示，电源电压保持不变，闭合开 关S时，电压表示数变化情况为（ C）
A.电压表示数变大 C.电压表示数不变
B.电压表示数减小 D.无法确定
作业布置
1.完成本节动手动脑学物理 2.完成本节对应练习
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月9日星期六2022/4/92022/4/92022/4/9 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/92022/4/92022/4/94/9/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/92022/4/9April 9, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
提出问题
在下图中，两个灯泡是串联接入电路的。那么在
电路中的L1两端电压 U1 、L2两端的电压U2与L1、
L2两端的总电压U，可能有什么样的设
串联电路中总电压等于各部分电路两端电压之和。
设计实验
分别用电压表测出A 与B、B与C以及A与C之 间的电压，比较测得的 电压之间有什么关系？
串、并联电路 中电压的规律
人教版九年级物理第十六章第二节 串、并联电路中电压的规律
初中物理
知识回顾 串联和并联电路的电流各有什么特点。
A
B
C
I= I1 = I2
L1 B
L2
C
I=I1 + I2
A
日常生活中你常见的电路哪些属于串联电 路哪些属于并联电路？为什么要分串联、并 联呢？
探究新知 串联电路的电压规律
V VV
A L1
人教版九年级物理第十六章第二节串、并联电路中电压的规律(共23张PPT)
数据表格
L1 两端的电压 U1/ V
L2 两端的电压 U2/ V
电源两端的验 分析数据得出结论
结论
并联电路总电压等于各支路两端电压。
L1
U1 L2 U2
U=U1=U2
U
探究电池的不同连接方式的电压规律
把几节电池串联起来组成电池组（见左图）， 用电压表分别测量每节电池两端的电压，然后测量 这个电池组两端的电压。它们之间有什么关系？ 若按照右图连接电池，又怎样呢？
的电压是 5 V.
L1
L2
V
S
小明同学在实验过程中,不小心把灯泡和
电压表串联在电路中.当他闭合开关后,出
现了怎样的现象呢？
V
1、灯泡L 不亮. 2、电流表 无 读数。
A 3、电压表 有 读数。
电压表读数与电
源电压 相等 。
板书设计
1.串联电路中的电压规律：总电压等 于各个用电器的两端电压之和； 即U=U1+U2;
2.并联电路中的电压规律：总电压等 于各支路两端电压之和； 即U=U1=U2。
规格不同，灯泡两端的电压也不同。
2．串联电路电压会有什么关系？
一、探究串联电路电压的规律
提出问题 猜想假设
总电压与各个灯泡两端的电压有什么关系？ 相等关系？或者没有关系？
设计实验
设计实验电路 并画出电路图。
L1
L2
A
B
C
实验步骤
1．调节电压表指针指零，检查器材；
2．按照电路图连接电路。断开开关，检查电 路；
人教版九年级物理
第十六章 第2节
串、并联电路中电压的规律
L1
L1
L2
L2
知识准备：
新人教版九年级物理16.2 串、并联电路电压的规律1课件
用电压表测量并联电路电压
[目的] 1、用电压表测量并联电路的各支路两端电压. 2、研究并联电路的各支路两端电压的关系.
[器材] 小灯泡(灯座)2个，电压表，电源，导线，电键
用电压表测量并联电路的电压
[步骤]
1、设计电路图并连接 实物图，使两个小灯 泡连接成并联电路
用电压表测量并联电路的电压
[步骤]
U1
1、按电路图连接实物图，
L1
使电压表测量小灯泡L1两
端的电压U1
L2
用电压表测量并联电路的电压
[步骤]
1、按电路图连接实物图，
L1
使电压表测量小灯泡L2两端 的电压U2。
L2
U2
用电压表测量并联电路的电压
[步骤]
1、按电路图连接实物图，
L1
使电压表测量干路两端的
电压U
L2
U
用电压表测量并联电路的电压
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/162021/3/162021/3/162021/3/16
谢谢观看
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
新人教版九年级物理16.2 串、并联电路电压的规律课件 (共12张PPT)
电压U'/ V
分析数L据1 得出结论:_____________________
二、探究并联电路电压的规律
问题 并联电路中各支路两端的电压与电源两端电压
的关系是怎样的？
作出猜想
二、探究并联电路电压的规律
设计实验 L1
电路图 L2
主要步骤
注意： 电压表要选择合适的量程
二、探究并联电路电压的规律
①测灯L1两端的电压 ②测灯L2两端的电压
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
进行实验 ①测灯L1两端的电压 ②测灯L2两端的电压
L1
L2
L1
L2
一、探究串联电路电压的规律
进行实验 ③串联电路两端电压
④电源两端电压
L1
L2
L1
L2
⑤ 改变两个小灯泡的规格重做上述实验。
一、探究串联电路电压的规律
记录数据
L1 两端的 L2 两端的 两灯串联部分两端 电源两端的
电压 U1/ V 电压 U2/ V 的总电压 U / V
。2021年3月16日星期二2021/3/162021/3/162021/3/16
人教版物理九年级全册第16章第2节串、并联电路中电压的规律课件
【解析】灯L1与L2串联，当S1闭合、S2断开时，电压表并 联在L1的两端，测L1的电压，U1=2.5 V；当S1断开、S2闭 合时，电压表并联在电源两端，测电源电压，也就是灯L1、 L2串联后的总电压U，由U=U1+U2可知，灯L2两端的电压 U2=U-U1=6 V-2.5 V=3.5 V. 答案：2.5 3.5 6
2.小亮家的卫生间按如图所示的电 路安装了照明灯和换气扇，它们( ) A.只能各自独立工作，而不能同时工作 B.只能同时工作，而不能各自独立工作 C.工作时，两端的电压一定相等 D.工作时，通过的电流一定相等
【解析】选C.照明灯和换气扇是并列连接在一起的，故二 者是并联的，因此，二者能够独立工作，开关同时闭合时， 也能同时工作，故A、B都是错误的;在并联电路中，各支路 两端的电压都等于电源电压，故C是正确的；只有在串联电 路中，电流才一定相等，故D是错误的.
九年级物理上（RJ） 教学课件
第十六章 电压 电阻
第2节 串、并联电路中电压的规律
Байду номын сангаас
复习
电压表的使用规则：
1、电压表要并联在电路的两端。 2、电压表的“+”必须接电源正极端,“－”接负
极端。 3、要选择合适的量程：太小：电压表会烧
坏太大：读数不精确。 4、可直接并接在电源的正、负极，所测的
电压就是电源电压。
L2
S
④ 改变两个小灯泡的规格重做上述实验。
并联电路总电压等于各支路两端电压。
L1 U1 L2 U2
U
U=U1=U2
串联电 路
并联电路
电流 规律
电流 处处相 等
干路电 流等于各 支路电流 之和
表达 式
I＝I1＝ I2
人教版九年级全一册物理 第十六章 第2节 串、并联电路中电压的规律 PPT
【解析】 利用并联电路中电压规律直接作答。
电压表的测量对 象
电压表的测量对象
电学： 重点 难点
怎样对其进行简化？ 如何确定各个电表的测量对象？
如何判断电路中电压表所测量的对象
只需判断电压表与哪一个元件并联， 它测的就是这个元件两端的电压
①滑线法（最常用，最容易掌握）
开关，电流表均可视为导线，可以跨过 电源、用电器、电压表等元件，不可跨过
第十六章 第2节 串、并联电路中电压的规律
不同规格的两灯泡串联。
L1
L2
闭合开关，两灯都能发光
吗？发光亮度一样吗？
1．为什么两灯的发光情况会不一样？ 2．串联电路电压会有什么关系？
学习目标
1．通过实验探究串联电路中的电压规律；提高连 接电路的能力，分析实验，掌握规律，并能运用 规律解决问题。 2．通过实验探究并联电路中的电压规律；提高连 接电路的能力，分析实验，掌握规律，并能运用 规律解决问题。
串、并联电路中电流的规律
串联电路中电压的规律
电压表要与被测用电器并联
在串联电路中，电源两端电压等于个用电器电 压之和 U=U1+U2
串联电路总电压等于各部分两端电压之和。
L1
L2
U1
U2
U
U=U1+U2
练一练 【例1】
[中考]“探究串联电路的电压关系”的实验电路如图 所示。 (1)为了使探究得出
V 测量L2两端电压
1
V 测量电源两端电压
2
②去源法（“去掉”电源）
①选取电压表接在电路中的两个节点为分点，将电路分为两个部分 ②将两点间含有电源部分的电路去掉 ③电压表与那部分构成闭合回路，那么它测量的就是这部分电路的电压
电压表的测量对 象
电压表的测量对象
电学： 重点 难点
怎样对其进行简化？ 如何确定各个电表的测量对象？
如何判断电路中电压表所测量的对象
只需判断电压表与哪一个元件并联， 它测的就是这个元件两端的电压
①滑线法（最常用，最容易掌握）
开关，电流表均可视为导线，可以跨过 电源、用电器、电压表等元件，不可跨过
第十六章 第2节 串、并联电路中电压的规律
不同规格的两灯泡串联。
L1
L2
闭合开关，两灯都能发光
吗？发光亮度一样吗？
1．为什么两灯的发光情况会不一样？ 2．串联电路电压会有什么关系？
学习目标
1．通过实验探究串联电路中的电压规律；提高连 接电路的能力，分析实验，掌握规律，并能运用 规律解决问题。 2．通过实验探究并联电路中的电压规律；提高连 接电路的能力，分析实验，掌握规律，并能运用 规律解决问题。
串、并联电路中电流的规律
串联电路中电压的规律
电压表要与被测用电器并联
在串联电路中，电源两端电压等于个用电器电 压之和 U=U1+U2
串联电路总电压等于各部分两端电压之和。
L1
L2
U1
U2
U
U=U1+U2
练一练 【例1】
[中考]“探究串联电路的电压关系”的实验电路如图 所示。 (1)为了使探究得出
V 测量L2两端电压
1
V 测量电源两端电压
2
②去源法（“去掉”电源）
①选取电压表接在电路中的两个节点为分点，将电路分为两个部分 ②将两点间含有电源部分的电路去掉 ③电压表与那部分构成闭合回路，那么它测量的就是这部分电路的电压
人教版九年级物理上册第十六章第2节《串、并联电路中电压的规律》教学课件
新课讲解
实验器材
电源、规格不同的灯泡、电压表、开关、导线若干
实验电路
点击 播放 视频
实验步骤
（1）分别把电压表连在图甲、图乙和图丙所示电 路中的 AB两点、BC 两点、AC 两点，将实验测得的数 据记录在实验表格中。
（2）换上另外两个规格不同的小灯泡，重复上面的 实验步骤，再测量两次。
新课讲解
实物图
新课讲解
二、探究并联电路中电流的规律 提出问题
如图所示的电路中，小灯泡 L1 两端电压、 L2 两端的电压、电源电压 之间存在什么样的关系？
猜想假设
新课讲解
实验器材 电源、规格不同的灯泡、电压表、开关、导线若干
实验电路
实验步骤
（1）分别把电压表连在图甲、图乙和图丙所示电路中
的 L1两端、 L2两端、 电源两端，将实验测得的数据记
实验评估 实验设计有没有不合理的地方？操作中有没有 失误？ 测量数据和所得的结论是不是可靠？
新课讲解
典例分析
例 瑞瑞同学在物理实验考试时，对串联 电路中电压的规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和。 【设计与进行实验】
① 按如图所示的电路图连接电路； ② 闭合开关，用电压表测出L1两端的电压； ③ 在测L2两端的电压时，瑞瑞同学为了节省时间，采用以
录在实验表格中。 （2）换上另外两个规格不同的小灯泡，重复上面的实 验步骤，再测量两次。
点击播 放视频
新课讲解
收集证据 两个灯泡并联的实验记录 L1两端的电压U1 / V L2两端的电压U2 / V 总电压U/ V
第一次测量 第二次测量
新课讲解
实验结论
交流评估
U1=U2=U 各支路两端的电压等于总电压。
新人教版九年级物理全一册16.2 串、并联电路电压的规律课件 (共47张PPT)
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/52021/3/5Friday, March 05, 2021
• 10、人的志向通常和他们的能力成正比例。2021/3/52021/3/52021/3/53/5/2021 12:40:51 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/52021/3/52021/3/5Mar-215-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/52021/3/52021/3/5Friday, March 05, 2021 • 13、志不立，天下无可成之事。2021/3/52021/3/52021/3/52021/3/53/5/2021
6V，则可能的故障是（ D）
A、L1短路 B、L2短路 C、L1断路 D、L2断路
在如图所示电路中，a、b、c、d为四个 接线柱，闭合开关S后，灯泡L不亮，若 用电压表接在b、d间，闭合开关S，电压 表有明显示数；若将电流表接在b、c间 ，无论闭合还是断开开关S，电流表都有 明显示数，且灯泡L发光。则故障一定是
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/52021/3/52021/3/52021/3/5
谢谢观看
灯一定是并联
4、在下面电路中，S闭合时V1和V2 的示数分别是 3V和5V，下列说法
对的是 ( ABC )
A、此电路是串联电路 B、V1测量的是L1的电压， V2测量的是L2的电压。 C、电源的电压是8V。 D、V2测量的是电源电压
5在下图所 示的电路 图中，不 能用电压 表正确测 出灯Ll两端 电压的是 （A ）
