剧场视线超高值不等于观众厅坡度升高值

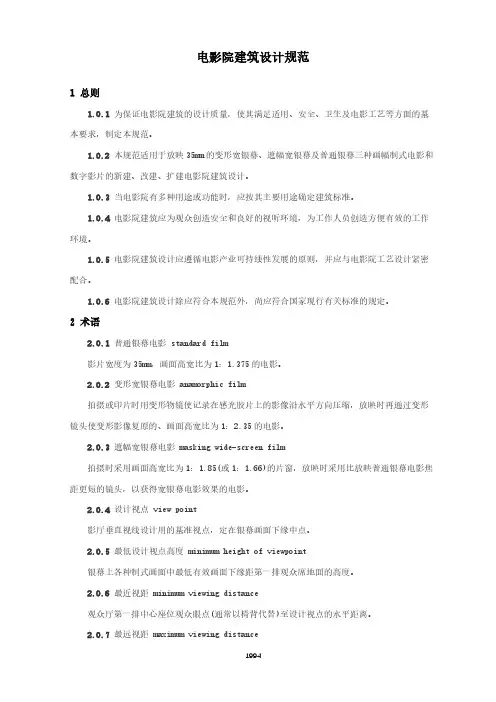

电影院建筑设计规范(城市消防行业标准)
电影院建筑设计规范1 总则1.0.1 为保证电影院建筑的设计质量，使其满足适用、安全、卫生及电影工艺等方面的基本要求，制定本规范。
1.0.2 本规范适用于放映35mm的变形宽银幕、遮幅宽银幕及普通银幕三种画幅制式电影和数字影片的新建、改建、扩建电影院建筑设计。
1.0.3当电影院有多种用途或功能时，应按其主要用途确定建筑标准。
1.0.4 电影院建筑应为观众创造安全和良好的视听环境，为工作人员创造方便有效的工作环境。
1.0.5电影院建筑设计应遵循电影产业可持续性发展的原则，并应与电影院工艺设计紧密配合。
1.0.6 电影院建筑设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 普通银幕电影 standard film影片宽度为35mm，画面高宽比为1：1.375的电影。
2.0.2变形宽银幕电影 anamorphic film拍摄或印片时用变形物镜使记录在感光胶片上的影像沿水平方向压缩，放映时再通过变形镜头使变形影像复原的、画面高宽比为1：2.35的电影。
2.0.3遮幅宽银幕电影 masking wide-screen film拍摄时采用画面高宽比为1：1.85(或1：1.66)的片窗，放映时采用比放映普通银幕电影焦距更短的镜头，以获得宽银幕电影效果的电影。
2.0.4设计视点 view point影厅垂直视线设计用的基准视点，定在银幕画面下缘中点。
2.0.5最低设计视点高度 minimum height of viewpoint银幕上各种制式画面中最低有效画面下缘距第一排观众席地面的高度。
2.0.6 最近视距 minimum viewing distance观众厅第一排中心座位观众眼点(通常以椅背代替)至设计视点的水平距离。
2.0.7 最远视距 maximum viewing distance观众厅最后一排中心座位观众眼点(通常以椅背代替)至设计视点的水平距离。
2.0.8 放映距离 projection distance放映物镜至银幕中心的距离。
剧场视线超高值不等于观众厅坡度升高值
剧场视线超高值不等于观众厅坡度升高值我国部颁标准《剧场设计规》（JGJ57—2000）中，对视线超高值C作了明确规定：C 值应取0.12M。
这里C值是如何定义的呢？从图中，我们可以看到，C值是每一排观众的眼睛与舞台主表演区地面的连线与后一排观众的眼睛与舞台主表演区地面（视点）的连线在垂直高度上的升高值。
根据人体工程学，人的眼睛到头顶的距离为12厘米，因此标准把这一值作为视线超高值。
这里特别容易混淆的是，C值是否就是每一排的坡度升高值呢？我们从C值来源：①公式法，②相似三角形法，③作图法，可以知道，两者有关联，但绝不是一回事。
我们以最直观的作图法来说明。
图中，我们以某一剧场视点低于人眼坐高（人坐着时，眼睛离地面的高度）为1.1米的情况作了分析。
可见在保证C 值为0.12米的情况下，坡度升高值并不是一个固定的值，而是接近于指数曲线关系的值。
说明白一点：前面几排的坡度升高值上升较小，越到后面几排，坡度升高值增加的越快，不管何种情况下，都不是一个常数，更不可以是0.12米的均匀提升量。
但笔者作过多个县级多功能剧场及乡镇文化中心剧场的验收，发现多数剧场都忽视了这一点。
有的随意象征性的做了台阶，有的干脆把每一排的台阶都提升0.12米，也有的提升0.2米，不管有没有横向中通道、排距多少都提升一个相同的量。
实际上都存在观众视线遮挡的问题。
其实判断方法很简单，就是看每排座位地面高度的提升量（坡度升高值）是否一致，凡一致的就是C值不符合设计规范的，除非每一排都提升0.4—0.6米，这是不可能的。
问题的症结就是负责剧院工艺设计的人员，没有理解C值的含义，又没有实际工作经验，而且忽视这一问题的重要性，又不虚心请教相关专家。
要知道，剧院设计得是否成功，观众是否有一个良好的视听环境是唯一标准。
那些只重视装修效果，忽视观众视听体验的设计理念，对国家标准不懂装懂、缺乏理解的态度，实在是不严肃，不负责任的。
（本篇作品版权属于艾维音响网.要转载请注明“来源：艾维音响网”。

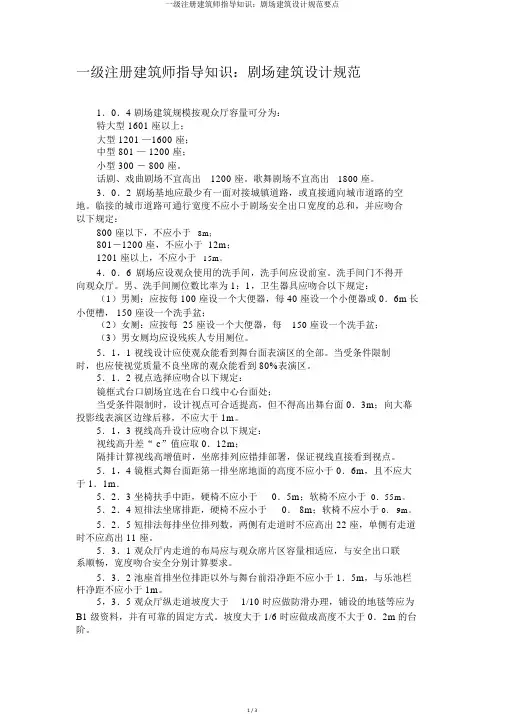

一级注册建筑师辅导知识：剧场建筑设计规范要点
一级注册建筑师指导知识：剧场建筑设计规范1．0．4 剧场建筑规模按观众厅容量可分为：特大型 1601 座以上；大型 1201 —1600 座；中型 801 — 1200 座；小型 300 － 800 座。
话剧、戏曲剧场不宜高出1200 座。
歌舞剧场不宜高出1800 座。
3．0．2 剧场基地应最少有一面对接城镇道路，或直接通向城市道路的空地。
临接的城市道路可通行宽度不应小于剧场安全出口宽度的总和，并应吻合以下规定：800 座以下，不应小于8m；801－1200 座，不应小于 12m；1201 座以上，不应小于15m。
4．0．6 剧场应设观众使用的洗手间，洗手间应设前室。
洗手间门不得开向观众厅。
男、洗手间厕位数比率为 1：1，卫生器具应吻合以下规定：（1）男厕：应按每 100 座设一个大便器，每 40 座设一个小便器或 0．6m长小便槽， 150 座设一个洗手盆；（2）女厕：应按每 25 座设一个大便器，每150 座设一个洗手盆；（3）男女厕均应设残疾人专用厕位。
5．1，1 视线设计应使观众能看到舞台面表演区的全部。
当受条件限制时，也应使视觉质量不良坐席的观众能看到 80%表演区。
5．1．2 视点选择应吻合以下规定：镜框式台口剧场宜选在台口线中心台面处；当受条件限制时，设计视点可合适提高，但不得高出舞台面 0．3m；向大幕投影线表演区边缘后移，不应大于 1m。
5．1，3 视线高升设计应吻合以下规定：视线高升差“ c”值应取 0．12m；隔排计算视线高增值时，坐席排列应错排部署，保证视线直接看到视点。
5．1，4 镜框式舞台面距第一排坐席地面的高度不应小于 0．6m，且不应大于 1．1m．5．2．3 坐椅扶手中距，硬椅不应小于0．5m；软椅不应小于0．55m。
5．2．4 短排法坐席排距，硬椅不应小于0． 8m；软椅不应小于0． 9m。
5．2．5 短排法每排坐位排列数，两侧有走道时不应高出 22 座，单侧有走道时不应高出 11 座。
电影院设计规范
× 人流组织应符合下列要求： × 1观众厅人流组织应合理， 确保观众旳有序入场及疏散， 观众入场和疏散人流不得有 交叉； × 2应合理安排放映、经营之 间旳运营路线，观众、管理 人员和营业运送路线应便捷 通畅，互不干扰。 × 各个观众厅、放映机房旳 层高设计应根据观众厅规模、 工艺要求和技术经济条件综 合拟定。
型电影院旳集散空地旳深度 不应小于10m；特大型电影
3
总平面
4
× 3.2.1 总平面布置应符合下列要求： 1 宜为将来旳改建和发展留有余地； 2 建筑布局应使基地内人流、车流合理分流，并应有利于消防、停车和人 员集散。 × 3.2.2 基地内应为消防提供良好道路和工作场地，并应设置照明。内部道 路可兼作消防车道，其净宽不应不大于4m，当穿越建筑物时，净高不应 不大于4m。 × 3.2.3 停车场(库)设计应符合下列要求： 1 新建、扩建电影院旳基地内宜设置停车场，停车场旳出入口应与道路连 接以便； 2 来宾和工作人员旳专用停车场宜设置在基地内； 3 贴邻观众厅旳停车场(库)产生旳噪声应采用合适旳措施进行处理，预防 对观众厅产生影响； 4 停车场布置不应影响集散空地或广场旳使用，并不宜设置围墙、大门等 障碍物。
× 1.0.3 当电影院有多种用途或功能时， 应按其主要用途拟定建筑原则。
× 1.0.5 电影院建筑设计应遵照电影产 业可连续性发展旳原则，并应与电影 院工艺设计紧密配合。
× 1.0.6 电影院建筑设计除应符合本规 范外，尚应符合国家现行有关原则旳 要求。
2
基地
× 3.1.1 电影院选址应符合本地总体规 划和文化娱乐设施旳布局要求。
× 3中型电影院旳总座位数宜为
域需求、使用性质、功能定
701～1200个，观众厅宜为5～

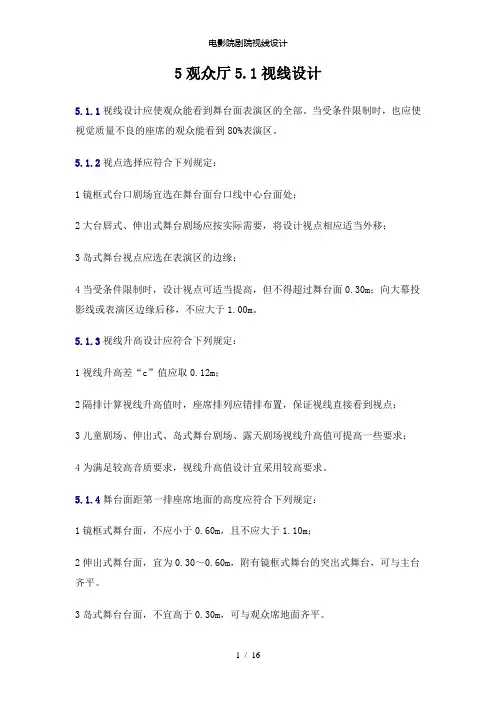

【精品】电影院剧院视线设计
5观众厅5.1视线设计5.1.1视线设计应使观众能看到舞台面表演区的全部。
当受条件限制时，也应使视觉质量不良的座席的观众能看到80%表演区。
5.1.2视点选择应符合下列规定：1镜框式台口剧场宜选在舞台面台口线中心台面处；2大台唇式、伸出式舞台剧场应按实际需要，将设计视点相应适当外移；3岛式舞台视点应选在表演区的边缘；4当受条件限制时，设计视点可适当提高，但不得超过舞台面0.30m；向大幕投影线或表演区边缘后移，不应大于1.00m。
5.1.3视线升高设计应符合下列规定：1视线升高差“c”值应取0.12m；2隔排计算视线升高值时，座席排列应错排布置，保证视线直接看到视点；3儿童剧场、伸出式、岛式舞台剧场、露天剧场视线升高值可提高一些要求；4为满足较高音质要求，视线升高值设计宜采用较高要求。
5.1.4舞台面距第一排座席地面的高度应符合下列规定：1镜框式舞台面，不应小于0.60m，且不应大于1.10m；2伸出式舞台面，宜为0.30～0.60m，附有镜框式舞台的突出式舞台，可与主台齐平。
3岛式舞台台面，不宜高于0.30m，可与观众席地面齐平。
5.1.5观众席对视点的最远视距，歌舞剧场不宜大于33m；话剧和戏曲剧场不宜大于28m；伸出式、岛式舞台剧场不宜大于20m。
5.1.6镜框式舞台观众视线最大俯角，楼座后排不宜大于20°；靠近舞台的包厢或边楼座不宜大于35°。
伸出式、岛式舞台剧场俯角不宜大于30°。
9.3观众厅混响设计9.3.1观众厅满场混响时间设定宜符合下列规定：1根据使用要求及不同体积，在500～1000Hz范围内宜符合表9.3.1-1的规定：观众厅混响时间设置表9.3.1-12混响时间频率特性，相对于500～1000Hz的比值宜符合表9.3.1-2的规定：混响时间频率特性比值表9.31-2上列混响时间及其频率特性，适用于600～1600座观众厅。
9.3.2混响时间设计，采用125、250、500、1000、2000、4000、8000Hz等七个频率；设计与实测值的允许偏差，宜控制在10%以内。
现代电影院设计中建筑要求
电影院工艺设计的技术要求一、电影院建筑设计的基本条件：1、电影院的选址：考虑周边基本电影观众的人口数、文化层次、交通条件、消费水平、商业环境的拉动等。
2、电影院的规模：可根据基本电影观众人口数、电影院的建筑面积、所在的楼层高度、消防条件的要求以及经济效益、运营成本、投资金额、回报年限等来设计电影院的规模、影厅的数量、大小。
3、电影院的设置：一般设置在建筑的一至三层。
四层以上或地下建设的电影厅，其规模应符合消防规范，保证观众安全疏散要求。
二、电影院工艺设计要求：1、电影厅设计的几何尺寸：观众厅的长宽比例为1.5：1；最大面积≤700㎡。
最小面积应≥150㎡，不少于100座（考虑视听效果和投资成本）。
2、电影厅的大小设置：根据观众厅的面积、容积、和座位数、可分为大厅面积400㎡以上，350座---550座；中厅200㎡以上，180座---350座；小厅200㎡以下，180座以下。
电影厅的容积可根据银幕和视点的设置计算厅的净高，取6～10m3 /座。
3、电影银幕的设置：根据五星级电影院的评定要求，最小电影厅的银幕应≥8M，中厅银幕应≥10M，大厅银幕应≥14M；4、电影院的建筑高度：设有大厅的影院内部净高度≥9.5M；设有中厅的影院内部净高度≥8M；设有小厅的影院内部净高度≥6.5M；5、电影院内电影厅的配置：《规范》要求电影院（城）电影厅的配置，下限至少不少于4个电影厅，总座席数700座以上。
一类城市最佳地段电影院（城）配置8厅以上；其中350座以上大厅1----2个，200座以上中厅4---5个，180座以下小厅2---3个。
总座席数1200---1800座二类城市最佳地段电影院（城）配置5厅以上，总座席数700---1200座。
6、电影院（城）内观众的进、出场应顺畅，便于管理，应避免人流交叉和拥挤，二层以上的大、中型电影城进场应设有电梯或扶梯；观众疏散楼梯的位置数量和出口的宽度应符合消防要求。
7、电影院大堂的设置应在建筑的主入口附近，面积计算符合总座席X0.5㎡。
电影院建筑设计规范标准
室内装修 室内装修应符合下列要求：
1 观众厅室内装修应满足电影院声学要求； 2 室内装修所用材料应符合国家有关建筑装饰装修 材料有害物质限量标准的规定；应采用防火、防污染、防 潮、防水、防腐、防虫的装修材料和辅料； 3 观众厅室内装修选材应防止干扰光,应选用无反光 面饰材料； 4 室内装修不得遮挡消防设施标志、疏散指示标志 及安全出口,并不得妨碍消防设施和疏散通道的正常使用；
的长度不宜大于30m,观众厅长度与宽度的比例宜为 〔1.5±0.2:1；
1.2 楼面均布活荷载标准值应取3kN /m2；观众厅踏步承 重500kg,周围的墙体要求200mm厚防火墙.
1.3 观众厅体形设计,应避免声聚焦、回声等声学缺陷； 1.4观众厅净高度不宜小于视点高度、银幕高度与银幕上 方的黑框高度〔0.5~1 m三者的总和； 1.5 新建电影院的观众厅不宜设置楼座； 1.6 乙级及以上电影院观众厅每座平均面积不宜小于 1.0m2,丙级电影院观众厅每座平均面积不宜小于0.6m2.
5.5：观众厅内座位楼地面宜采用台阶式地面,前后两排地坪相 差不宜大于0.45m；观众厅走道最大坡度不宜大于1:8.当坡 度为1:10~1:8时,应做防滑处理；当坡度大于1:8时,应采用 台阶式踏步；走道踏步高度不宜大于0.16m且不应大于 0.20m； 供轮椅使用的坡道不应大于1:12,困难地段不应大 于1:8.
8.3 放映窗应安装光学玻璃,观察窗宜安装普通玻璃；
8.4 垂直放映角为0º时,放映机镜头光轴距离机房地面 高度为1.25m；
8.5 放映窗口外侧的观众厅最后一排地坪前沿距离放映 光束下缘不宜小于1.90m.
8.6 放映机房至少有一外开门通至疏散通道,其楼梯和出 入口不得与观众厅的楼梯和出入口合用.
JGJ58-2008电影院建筑设计规范及条文说明
中华人民共和国行业标准电影院建筑设计规范Code for architectural design of cinemaJGJ58—2008J785—2008批准部门：中华人民共和国建设部施行日期：2008年8月1日建设部关于发布行业标准《电影院建筑设计规范》的公告中华人民共和国建设部公告第820号现批准《电影院建筑设计规范》为行业标准，编号为JGJ58—2008，自2008年8月1日起实施。
其中，第3.2.7、4.6.1、4.6.2、6.1.2、6.1.3、6.1.5、6.1.6、6.1.8、6.1.12、6.2.2、7.2.5、7.3.4条为强制性条文，必须严格执行。
原《电影院建筑设计规范(试行)》JGJ58—88同时废止。
本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2008年2月29日前言根据建设部建标[2004]66号文的要求，规范编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，对原行业标准《电影院建筑设计规范(试行)》JGJ58—88进行了修订。
本规范的主要技术内容是：1.总则；2.术语；3.基地和总平面；4.建筑设计；5.声学设计；6.防火设计；7.建筑设备。
修订的主要技术内容是：1.总则、基地和总平面、建筑设计、声学设计、防火设计和建筑设备；2.增加了术语、建筑设计一般规定、室内装修、噪声控制和扬声器布置等内容。
本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。
本规范主编单位：中广电广播电影电视设计研究院(北京市西城区南礼士路13号，邮政编码：100045)中国电影科学技术研究所(北京市海淀区科学院南路44号，邮政编码：100086)本规范参编单位：北京建筑工程学院本规范主要起草人：刘世强 乔柏人邱正选黄义成罗燕翎陈钧王振颖 马思泽 郭晋生 宋娜目 次 1总则2术语3基地和总平面3.1基地3.2总平面4建筑设计4.1一般规定4.2观众厅4.3公共区域4.4放映机房4.5其他用房4.6室内装修5声学设计5.1基本要求5.2观众厅混响时间5.3噪声控制5.4扬声器布置6防火设计6.1防火6.2疏散7建筑设备7.1给水排水7.2采暖通风和空气调节 7.3电气本规范用词说明附：条文说明1 总 则1.0.1为保证电影院建筑的设计质量，使其满足适用、安全、卫生及电影工艺等方面的基本要求，制定本规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剧场视线超高值不等于观众厅坡度升高值我国部颁标准《剧场设计规》（JGJ57—2000）中，对视线超高值C作了明确规定：C 值应取0.12M。
这里C值是如何定义的呢？
从图中，我们可以看到，C值是每一排观众的眼睛与舞台主表演区地面的连线与后一排观众的眼睛与舞台主表演区地面（视点）的连线在垂直高度上的升高值。
根据人体工程学，人的眼睛到头顶的距离为12厘米，因此标准把这一值作为视线超高值。
这里特别容易混淆的是，C值是否就是每一排的坡度升高值呢？
我们从C值来源：①公式法，②相似三角形法，③作图法，可以知道，两者有关联，但绝不是一回事。
我们以最直观的作图法来说明。
图中，我们以某一剧场视点低于人眼坐高（人坐着时，眼睛离地面的高度）为1.1米的情况作了分析。
可见在保证C 值为0.12米的情况下，坡度升高值并不是一个固定的值，而是接近于指数曲线关系的值。
说明白一点：前面几排的坡度升高值上升较小，越到后面几排，坡度升高值增加的越快，不管何种情况下，都不是一个常数，更不可以是0.12米的均匀提升量。
但笔者作过多个县级多功能剧场及乡镇文化中心剧场的验收，发现多数剧场都忽视了这一点。
有的随意象征性的做了台阶，有的干脆把每一排的台阶都提升0.12米，也有的提升0.2米，不管有没有横向中通道、排距多少都提升一个相同的量。
实际上都存在观众视线遮挡的问题。
其实判断方法很简单，就是看每排座位地面高度的提升量（坡度升高值）是否一致，凡一致的就是C值不符合设计规范的，除非每一排都提升0.4—0.6米，这是不可能的。
问题的症结就是负责剧院工艺设计的人员，没有理解C值的含义，又没有实际工作经验，而且忽视这一问题的重要性，又不虚心请教相关专家。
要知道，剧院设计得是否成功，观众是否有一个良好的视听环境是唯一标准。
那些只重视装修效果，忽视观众视听体验的设计理念，对国家标准不懂装懂、缺乏理解的态度，实在是不严肃，不负责任的。
（本篇作品版权属于艾维音响网.要转载请注明“来源：艾维音响网”。
）。
