罗茨鼓风机技术参数(吉林)
罗茨风机型号及参数
罗茨风机型号及参数一、导言罗茨风机是一种流体机械设备，具有高效、稳定的特点，被广泛应用于工业生产中的气体输送、通风、污水处理等领域。
本文旨在介绍常见的罗茨风机型号及其相关参数，帮助读者更好地了解和选购罗茨风机。
二、罗茨风机简介罗茨风机，也称为齿轮泵风机，是一种正压排气的离心式风机。
其工作原理是通过齿轮的啮合，使气体在泵室内不断被压缩，并被迫进入泵腔中，然后通过排气口排出。
罗茨风机不仅能输送干净的气体，还可以输送含有微粒和一定湿度的气体。
它的特点是压力脉动小、体积小、噪音低，适用于需要大流量和低压的场合。
三、常见罗茨风机型号及参数1. XG-150罗茨风机型号：XG-150流量范围：100-200 m³/h压力范围：-50 to 1500 Pa功率：2.2-7.5 kW特点：该型号罗茨风机适用于一般工业用途，具有较大的流量范围和压力范围，适用于需要中等流量和中等压力的场合。
2. XG-250罗茨风机型号：XG-250流量范围：200-400 m³/h压力范围：-50 to 2500 Pa功率：4-11 kW特点：该型号罗茨风机适用于大型工业用途，具有较大的流量范围和压力范围，适用于需要较大流量和较大压力的场合。
3. XG-350罗茨风机型号：XG-350流量范围：300-600 m³/h压力范围：-50 to 3500 Pa功率：5.5-15 kW特点：该型号罗茨风机适用于工业用途，具有较大的流量范围和压力范围，适用于需要大流量和大压力的场合。
4. XG-500罗茨风机型号：XG-500流量范围：400-800 m³/h压力范围：-50 to 4500 Pa功率：7.5-18.5 kW特点：该型号罗茨风机适用于大型工业用途，具有较大的流量范围和压力范围，适用于需要较大流量和较大压力的场合。
五、结论本文简要介绍了常见的罗茨风机型号及其相关参数。
罗茨风机具有高效、稳定的特点，被广泛应用于工业生产中的气体输送、通风、污水处理等领域。
罗茨鼓风机技术参数(吉林)
1.1罗茨鼓风机1.1.1供货范围供货范围包括罗茨鼓风机、驱动电机及其附属设备（详见以下清单），其它要求见本标书第一章的内容。
设备清单备品备件清单1.1.2工作条件鼓风机工作条件描述表1.1.3技术参数1.1.3.1鼓风机性能表*鼓风机技术参数描述表1.1.3.2技术要求（1）除整机设置铭牌外，鼓风机、配套电机等非单一工厂生产的配套件，均应设有铭牌，旋转件有旋向箭头，气流体有流向箭头，箭头色泽应涂以醒目的红色。
（2）鼓风机要求间歇频繁启动（每小时不少于6次），运行时保持稳定，无异常振动，在鼓风机额定转速时，轴承座上径向振幅（双向）不大于0.14mm。
（3）风机主机在正常使用情况下，可保证连续使用50000h以上不用维修。
（5）进、出气口法兰应符合国家标准规定法兰。
（6）成套机组均应良好接地，接地电阻不大于10Ω，电气设备不大于4Ω。
1.1.3.3*构造与材料（1）鼓风机鼓风机构造为同步齿轮传动的三叶罗茨式鼓风机。
进气口和出气口均与轴垂直，进气口方向朝上，出气口方向水平。
为保证鼓风机的整体使用性能。
壳：鼓风机机壳采用铸铁（HT200）。
叶轮和轴：鼓风机叶轮和轴结合为一体，且叶轮无磨损，风机性能持久不变，可长期连续运转，鼓风机叶轮和轴采用球墨铸铁（QT500）。
齿轮和轴承：鼓风机采用最高级驱动齿轮和轴承，不仅使寿命得到延长，而且实现了低噪音化，轴承部分的振动速度有效值大大低于国家标准（ZBJ7203-89）规定的13mm/s。
鼓风机齿轮和轴承材质分别为合金钢（20CrMnMo和GCr15）。
填料密封：鼓风机叶轮轴与轴承和齿轮箱间设有挡油圈（HT200），挡油环用O圈及油封（丁腈橡胶）确保壳体内没有混油，可获得清洁气体。
传动装置：鼓风机与电动机之间由皮带传动，皮带轮采用铸铁（HT200），并有皮带罩。
鼓风机基座：鼓风机、电动机、进风过滤消声器、出风消音器等设备辅件组装成一体，以成组型方式安装在一个基座上，鼓风机基座材料采用铸铁（HT200）或钢（A3）。
罗茨风机数据表
20
启动方式
□全压启动 □自耦变压器启动
辅助接线盒
□有 □无
21
□星形/三角启动 □软启动
加热器功率kw
22
转动方向（注5）
□顺时针 □逆时针 □双向
轴承型式
□滚珠 □滚柱 □轴套
23
接线盒位置（注5）
□左手□右手 □顶部
润滑方式
□连续 □间断 □油脂 □稀油
24
传动装置
□直联 □皮带 □齿轮箱 □变频器
内蒙古三维煤化科技有限公司
施工图设计
废水处理改造工程
罗茨风机数据表
第1页
共3页
设备名称
罗茨风机
设备位号
1
数量
5
开/备
5/0
使用标准
2
叶轮型式
罗茨式
型号/规格
3
工艺条件
性能
4
介质名称
空气
级数
单级
5
介质浓度
组份
空气
进口流态（湿态）
6
体积%
100
静压升kPa
7
分子量
28.9
静压效率%
8
相对湿度
51%
全压效率%
*2、风机转速应小于1200r/min。
*3、风机出口安全阀应采用带出口连接法兰的型式，安全阀排放气体不能直接排放大气。
A
详细工程设计
版次
说明
编制
校核
审核
日期
内蒙古三维煤化科技有限公司
施工图设计
废水处理改造工程
罗茨风机数据表
第2页
共3页
设备名称
罗茨风机
38
驱动机和传动装置*1

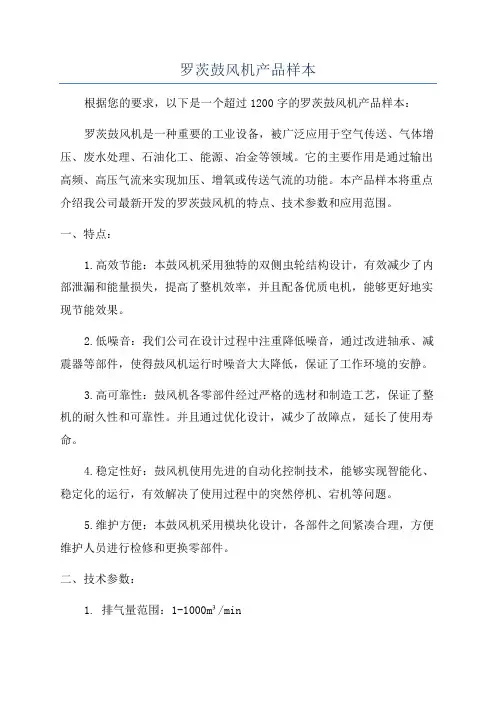

罗茨鼓风机产品样本
罗茨鼓风机产品样本根据您的要求，以下是一个超过1200字的罗茨鼓风机产品样本：罗茨鼓风机是一种重要的工业设备，被广泛应用于空气传送、气体增压、废水处理、石油化工、能源、冶金等领域。
它的主要作用是通过输出高频、高压气流来实现加压、增氧或传送气流的功能。
本产品样本将重点介绍我公司最新开发的罗茨鼓风机的特点、技术参数和应用范围。
一、特点：1.高效节能：本鼓风机采用独特的双侧虫轮结构设计，有效减少了内部泄漏和能量损失，提高了整机效率，并且配备优质电机，能够更好地实现节能效果。
2.低噪音：我们公司在设计过程中注重降低噪音，通过改进轴承、减震器等部件，使得鼓风机运行时噪音大大降低，保证了工作环境的安静。
3.高可靠性：鼓风机各零部件经过严格的选材和制造工艺，保证了整机的耐久性和可靠性。
并且通过优化设计，减少了故障点，延长了使用寿命。
4.稳定性好：鼓风机使用先进的自动化控制技术，能够实现智能化、稳定化的运行，有效解决了使用过程中的突然停机、宕机等问题。
5.维护方便：本鼓风机采用模块化设计，各部件之间紧凑合理，方便维护人员进行检修和更换零部件。
二、技术参数：1. 排气量范围：1-1000m³/min2. 压力范围：0.1-2.0Mpa3.功率范围：0.5-500KW4.噪音指数：70-90dB(A)5.驱动方式：直接驱动/带皮带驱动三、应用范围：1.环保领域：罗茨鼓风机被广泛应用于废气处理设备，如垃圾焚烧炉、废气净化设备等。
它能提供高效的排气量和正压，确保废气顺利排出，保障环境安全。
2.石油化工领域：罗茨鼓风机也常用于工业烘干、蒸发设备的燃烧辅助设备，通过供氧增加燃烧效率和产能。
3.制药领域：在制药过程中，需要精确控制环境温度和湿度，提供高纯度气流。
罗茨鼓风机的可调流量和压力能满足制药工艺的要求。
4.钢铁冶金领域：在钢铁冶金中，罗茨鼓风机用于炼钢炉的氧吹煤气和氧吹工艺，以增加炉温和氧的供应量，提高冶炼效率。
罗茨风机选型技术参数有哪些
罗茨风机选型技术参数有哪些罗茨风机型号假如选错了可能会造成严重的损失，罗茨风机在技术参数方面涉及很多，如：型式、介质、流量、压力、转速、电机形式、电机功率、绝缘等级、电机防护等级、冷却方式、噪音、电源等，在罗茨风机选型方面的重要的技术参数有以下几点：1、压力参数只要涉及到风机都会牵涉到压力参数，罗茨风机与其他种类风机有所区分，罗茨风机的压力参数为克服管道的阻力，也就是行业中常说的背压，这个压力参数是选型中的重要参数，在选型时尽量能够供给精准的压力参数。
2、流量参数流量也就是风量，单位通常为立方米/分钟或者立方米/每小时，罗茨风机的流量参数指：标准状态下，单位时间内输送的气体体积。
计算公式如下：Q（进）=Q（出）出气气体密度（kg/m3）/进气气体的密度（kg/m3）将标准状态的流量Q（标准，m3/h,常温常压）换算成进气流量Q（进，m3/min），可按下列公式计算：Q（进）=Q（标准）P（进气气体肯定压力，Pa）/（P（进气气体肯定压力，Pa）—S（相对湿度）P（水蒸气饱和压力，Pa））T（进气气体的热力学温度K）/273注：标准状态：摄氏0度、0.1MPa干燥状态3、功率参数每台罗茨风机都有所差异，所以每台罗茨风机的功率也就有所不同，功率在罗茨风机行业指的是轴功率，轴功率越高，效能越高。
轴功率越低损失也就越大，消耗也就越大，罗茨风机选型时，假如对轴功率有肯定的要求，在采购技术协议中要进行标注。
电机功率，这是一个大家常常提及的参数，风机设备都会匹配相应功率的电机，假如在选型时没有齐全的参数，可以供给电机功率，尽可能缩小选型的范围。
4、介质参数罗茨风机只能输送清洁空气，输送介质多以空气为主，随技术的不绝创新升级，现在罗茨鼓风机也可以输送煤气、沼气等气体，但需要对罗茨风机做特别处置。
需要注意的是，这里的输送介质是指穿过罗茨风机内部的气体物质，在除尘行业中也能使用到罗茨风机，而灰尘不会经过罗茨风机内部，除尘行业中的罗茨风机供给的气源动力，为灰尘供给动力而已。
罗茨风机维修技术参数
罗茨风机维修技术参数罗茨风机是一种常用的离心风机，它的维修技术参数是维修师傅在维修过程中所需了解和掌握的关键技术指标和要求。
下面将从罗茨风机的维修步骤、维修工具、维修时间和维修费用等方面介绍罗茨风机的维修技术参数。
首先是罗茨风机的维修步骤。
在进行维修之前，需要先对罗茨风机进行彻底的检查，了解故障原因和程度。
维修的步骤包括：拆卸风机部件、清洗风机内部、更换故障部件、安装风机零部件、调试风机运行状态。
这些步骤是维修师傅按照一定的顺序进行的，确保维修过程的顺利进行。
其次是维修工具。
对于罗茨风机的维修，需要用到一些专业的维修工具，如扳手、螺丝刀、压力表等。
这些工具都是为了方便维修师傅进行维修操作而设计的，能够提高工作效率和维修质量。
再次是维修时间。
维修时间是指维修师傅完成维修工作所需要的时间。
罗茨风机的维修时间一般取决于故障的严重程度和维修师傅的经验水平。
对于一些简单的故障，维修时间可能只需要几个小时，但对于一些复杂的故障，维修时间可能需要几天甚至更长的时间。
最后是维修费用。
维修费用是指维修师傅为进行维修工作所收取的费用。
维修费用的高低取决于故障的复杂程度、维修时间和维修师傅的收费标准等因素。
一般来说，维修费用会包括维修工时费和更换零部件的费用。
除了以上提到的维修技术参数，还有一些其他的要点需要注意。
首先是维修师傅必须具备一定的技术水平和经验，以确保维修工作的质量和安全。
其次是维修师傅在进行维修工作时，要严格按照操作规程进行，避免因操作不当而造成二次损坏。
另外，维修师傅还要注意个人安全，确保在维修过程中不会发生意外事故。
罗茨风机的维修技术参数是维修师傅在进行维修过程中所需了解和掌握的关键技术指标和要求。
这些参数包括维修步骤、维修工具、维修时间和维修费用等方面。
维修师傅只有掌握了这些技术参数，才能够更好地进行罗茨风机的维修工作，提高维修效率和维修质量。
罗茨风机技术标准
罗茨风机技术标准罗茨风机属容积式风机，叶轮端面、风机前后端盖。
原理是利用两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。
这种鼓风机结构简单，制造方便，广泛应用于水产养殖增氧、污水处理曝气、水泥输送，更适用于低压力场合的气体输送和加压系统，也可用作真空泵等。
一、设计基本要求1.鼓风机应按整机使用寿命不少于15年第一次大修前安全运行时间不少于15000进行设计；2.鼓风机同步齿轮应按使用寿命不低于40000h设计；3.鼓风机同步齿轮精度应不低于GB/T100951GB/T100952一2008规定的6级；4.应保证鼓风机同步齿轮、轴承的润滑可靠；5.鼓风机的机壳、墙板可为整体或上下剂分的形式，均应保证机壳、墙板重新装配时能方便、准确地对正；6.叶轮与轴可为整体结构，也可用其他方式连接成一体，但不允许两者间有任何松动；7.对于叶轮直径大于750mm的鼓风机，当轴承采用强制润滑时，应在轴承位置设置测温元件；8.鼓风机传动装置应有可靠的安全防护措施；9.鼓风机及附件外表温度超过80C时应有安全警告提示；10.一般应在鼓风机排气管路上安装逆止阀或其他装置，以防止鼓风机出口气体倒流，避免鼓风机转子异常逆转；11.应根据装置运行要求，在鼓风机排气口(或负压鼓风机吸气口)设置卸压阀；12.应根据使用环境对噪声的要求，选用合适的消声、隔声装置。
二、性能要求1.鼓风机的容积流量、容积比能与设计容积流量、容积比能的偏差(不包括成套鼓风机)不得超过表1的规定值。
表1 容积流量、容积比能的允许偏差2.鼓风机应在规定转速、规定压力下连续运转不少于2h，油箱内采用普通矿物油润滑时，润滑油温度应不高于65℃，轴承部位的温度应不高于95℃。
采用其他润滑油或特殊轴承时，润滑油的温度和轴承的温度均应分别满足润滑油和轴承的使用要求；3.鼓风机支撑轴承部位的振动速度的方均根值(有效值)应不大于11.2mm/s。
三、制造要求1.鼓风机转子应做动平衡试验，其平衡品质等级应不低于G6.3级。
罗茨风机技术规格书
目录1．总则 (2)2．供货范围 (2)3．适用标准 (2)4．设计和制造 (3)5．检验和试验 (5)6．验收 (6)7．质量保证及性能保证 (7)8．技术文件资料要求 (7)9. 技术服务 (8)10.其他 (8)附件1: 高压罗茨风机数据表 (9)附件2：现场环境及公用工程条件 (12)1 总则1.1 本技术规格书适用于中盐榆林盐化有限公司600kt/a 真空制盐工程配套1×130t/h 中压循环流化床锅炉所需高压罗茨流化风机的招标订货。
1.2 卖方提供的所有文件和资料应采用SI国际单位，并采用中文编制。
1.3 卖方所供设备（材料）应遵循本技术规格书的要求，任何偏离必须得到买方的书面认可。
1.4 卖方提供的设备应是世界或国内先进水平的、全新的、合格的产品。
1.5 遵循本技术规格书的要求并不能解除卖方的任何责任。
2 供货范围2.1 供货范围卖方的供货范围包括风机及其配套设备的设计、制造、检验试验、运输和试车。
它包括但不限于：风机本体；电动机；联轴器（联轴器传动型）；支座与底板；地脚螺栓、螺母、垫圈；吸气口消音器（含空气滤清器）、止回阀、挠性接头、减震垫、泄压阀等、隔音罩、泄压阀装置；配套的电气设备和材料。
配套的仪表和仪表材料。
配套的现场控制柜（如果有）。
配套的管道、管件、阀门。
安装和维修专用工具和材料。
开车备品备件和两年正常操作所需的备品备件。
现场安装和开车技术服务。
图纸和文件资料。
3 适用标准3.1 风机及其配套部件的设计、制造、检验和试验主要应遵循下列标准：JB/T8689—98 通风机振动检测及其限值JB/T8690—98 工业通风机噪声限值DL/T469-1992 电站锅炉风机现场试验规程GB50275-1998 压缩机、风机、泵安装及验收规范JB/T6444-1992 风机包装通用技术条件GB 1236－85 通风机空气动力性能试验方法GB 10178－88 通风机现场试验JB/T 8941.1—1999 一般用途罗茨鼓风机GB 8196－2003 机械设备防护罩安全要求GB 2888—2008 风机和罗茨风机噪声试验方法3.2 卖方可采用更为先进和严格的标准，并在提交的有关技术文件予以说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1罗茨鼓风机
1.1.1供货范围
供货范围包括罗茨鼓风机、驱动电机及其附属设备（详见以下清单），其它要求见本标书第一章的内容。
设备清单
备品备件清单
1.1.2工作条件
鼓风机工作条件描述表
1.1.3技术参数
1.1.3.1鼓风机性能表
*鼓风机技术参数描述表
1.1.3.2技术要求
（1）除整机设置铭牌外，鼓风机、配套电机等非单一工厂生产的配套件，均应设有铭牌，旋转件有旋向箭头，气流体有流向箭头，箭头色泽应涂以醒目的红色。
（2）鼓风机要求间歇频繁启动（每小时不少于6次），运行时保持稳定，无异常振动，在鼓风机额定转速时，轴承座上径向振幅（双向）不大于0.14mm。
（3）风机主机在正常使用情况下，可保证连续使用50000h以上不用维修。
（5）进、出气口法兰应符合国家标准规定法兰。
（6）成套机组均应良好接地，接地电阻不大于10Ω，电气设备不大于4Ω。
1.1.3.3*构造与材料
（1）鼓风机
鼓风机构造为同步齿轮传动的三叶罗茨式鼓风机。
进气口和出气口均与轴垂直，进气口方向朝上，出气口方向水平。
为保证鼓风机的整体使用性能。
壳：鼓风机机壳采用铸铁（HT200）。
叶轮和轴：鼓风机叶轮和轴结合为一体，且叶轮无磨损，风机性能持久不变，可长期连续运转，鼓风机叶轮和轴采用球墨铸铁（QT500）。
齿轮和轴承：鼓风机采用最高级驱动齿轮和轴承，不仅使寿命得到延长，而且实现了低噪音化，轴承部分的振动速度有效值大大低于国家标准（ZBJ7203-89）规定的13mm/s。
鼓风机齿轮和轴承材质分别为合金钢（20CrMnMo和GCr15）。
填料密封：鼓风机叶轮轴与轴承和齿轮箱间设有挡油圈（HT200），挡油环用O圈及油封（丁腈橡胶）确保壳体内没有混油，可获得清洁气体。
传动装置：鼓风机与电动机之间由皮带传动，皮带轮采用铸铁（HT200），并有皮带罩。
鼓风机基座：鼓风机、电动机、进风过滤消声器、出风消音器等设备辅件组装成一体，以成组型方式安装在一个基座上，鼓风机基座材料采用铸铁（HT200）或钢（A3）。
冷却系统：自然风冷。
（2）驱动电机
鼓风机配套电机为鼠笼式异步电动机，电源电压380V±10%，频率50HZ。
电机的生产制造、技术标准等应符合ISO、IEC、DIN国际标准和等效标准，与其连结的负荷不应超过电动机铭牌上所示功率。
要求电机噪音低，振动小，在任何速度和负荷下轴的最大振幅不超过2密尔（正负峰值）
1.1.3.4附属设备
鼓风机机组设备必需带有附属设备包括空气滤清器、进气消声过滤器、出口消声器、压力表、安全阀、止回阀、弹性接头、隔音罩、减震垫等，鼓风机应将上述附件组装一体。
空气滤清器：为气体过滤器，使进入风机前的气体进行过滤，从而保证干净的空气进入鼓风机，过滤器采用Q235钢制造。
进口消音器：采用阻尼式消声器，主要是消除鼓风机进口气流噪声的装置，由外筒、内筒、法兰等焊接而成，内外筒之间放入吸声材料，使该装置重量轻、阻力小、消声效果好。
消声器由Q235钢制造。
出口消音器：主要消除鼓风机出口气流噪声，消声频带宽，消声效果好。
消声器由Q235钢制造。
安全阀：系统上的一个保险装置，当系统工作状况异常，阻力高于额定值时，安全阀开启，将气体从安全阀排出，防止风机和电动机过载。
止回阀：用以防止停机时系统高压气体倒流，使鼓风机转子反转，发生故障，同时防止系统灰尘倒流。
阀体为铸铁制造。
弹性接头：由橡胶钢骨架压合而成，有良好的减震和隔音效果。
减震垫：应提供减震垫，能起到良好减震效果。
压力表：为每台鼓风机提供一个排气压力表，安装在排气管上。
隔音罩：起到良好的降低噪声作用。
1.1.3.5备品备件
卖方应提供设备3年正常运行所需要的的易损易磨部件，如密封、轴承、皮带等。
1.1.4工厂试验
（1）鼓风机出厂前必须作工况点的性能试验,测定在规定静压下的流量、压力和效率值、A的声级值，轴承部位的振动值，规定负荷下连续运行两小时测量轴承温度和密封泄漏。
（2）必要时买方将去现场监督具体检查实施情况和要求，卖方提供材质检测报告。
1.1.5涂装
（1）产品总装后不准有油污、碰伤、锈痕等缺陷。
（2）产品外露机械加工部分要作防锈处理，外露紧固件均用不锈材料制作。
（3）安装完后，整体要完成最后涂装，涂厚按涂料产品使用说明书的有效厚度，色泽由买方指定或由卖方提供，但需报买方认可。
1.1.6现场服务和试车
卖方派设备制造厂家工程师到现场技术服务，对鼓风机等设备指导安装、进行调试、检验等工作。
卖方提供为上述服务所需的全部专用工具、仪表和器具等。
