大楼综合布线系统工程方案书(普天布线)
大楼综合布线方案
本方案根据大楼的实际情况，结合我国法律法规和技术标准，制定出一套合法合规的综合布线方案。通过严谨的设计和施工，确保布线系统的稳定性和可靠性，为大楼内的信息系统提供有力支持。同时，充分考虑后期运维管理，保障布线系统的长期稳定运行。希望本方案能为大楼综合布线项目的顺利实施提供有力保障。
第2篇
大楼综合布线方案
3.保障网络数据安全，防止信息泄露。
4.提高大楼内信息系统的运维效率。
四、设计方案
1.布线系统架构
采用星型拓扑结构，分为垂直子系统、水平子系统和设备间子系统。
（1）垂直子系统：负责连接大楼内各楼层的设备间，采用光纤和铜缆相结合的方式，满足高速、长距离传输需求。
（2）水平子系统：负责连接各房间内的信息点与垂直子系统，采用超五类或更高性能的铜缆。
一、项目背景
随着信息技术的发展，大楼内的网络通信系统已成为支撑业务运行的关键基础设施。综合布线系统作为网络通信的基础，其性能直接影响到大楼的信息化水平和业务连续性。本方案旨在为某大楼提供一套全面、高效、可靠的综合布线解决方案，以满足当前及未来业务发展的需求。
二、设计原则
1.合规性：遵循国家相关法律法规和技术标准，确保布线系统的合法性和规范性。
（3）设备间子系统：包括网络设备、服务器、存储等设备，以及相应的配线架、电源等。
2.布线设备选型
（1）光纤：选用单模或多模光纤，根据传输距离和速率需求进行选择。
（2）铜缆：选用超五类或更高性能的铜缆，满足高速数据传输需求。
（3）配线架：选用模块化配线架，便于管理和维护。
（4）网络设备：选用性能稳定、品牌知名的网络交换机、路由器等设备。
-线缆布设符合设计要求，标签清晰，走线整齐。
-系统性能测试合格，包括连通性、传输速率、延迟等指标。

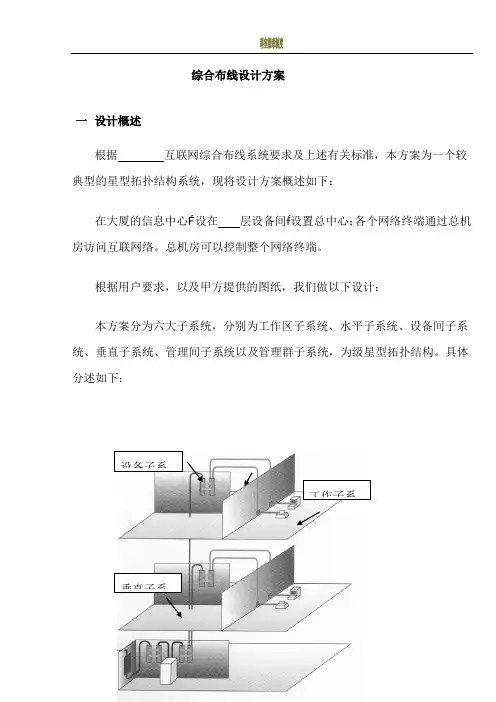

普天综合布线方案模版
综合布线设计方案一 设计概述根据 互联网综合布线系统要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：在大厦的信息中心 设在 层设备间 设置总中心；各个网络终端通过总机房访问互联网络。
总机房可以控制整个网络终端。
根据用户要求，以及甲方提供的图纸，我们做以下设计：本方案分为六大子系统，分别为工作区子系统、水平子系统、设备间子系统、垂直子系统、管理间子系统以及管理群子系统，为级星型拓扑结构。
具体分述如下：设备子系工作子系垂直子系工作区子系统工作区子系统是指信息端口以外的空间，但通常习惯将电信插座列入工作区子系统。
一般点位安装在每个房间内安装两个信息点，位置统一布置于房间内靠窗侧，离地约３０ＣＭ。
产品介绍：、面板：面板包括最新的 系列面板，以及 、 和 系列单口、双口、四口面板。
、 采用进口美国 公司 材料制成， 采用国产 材料制成， 、 系列为瓷白色， 系列为瓷白和浅灰色。
系列面板： 系列 单位 双位插座面板，外形尺寸为 长 宽），可安装的模块有：超五类 插座 屏蔽模块（ 、超五类 插座模块（ 、 、 插座模块（ 、 、 、 插座模块（ 等，自由组合成多种多媒体应用。
该面板可安装以上模块配合 底座 明装盒（ ）用于墙面明装。
、超五类 数据模块： 普天超五类 插座模块是根据国际标准设计制造的性能优异的免工具 线插座模块，模块的电路板和簧片采用专利的平衡技术，使衰减、回损和近端、远端串扰方面的性能超过五类标准的要求，传输带宽超过 。
安装全面兼容普天各类面板和快速安装板。
技术说明：：簧片接触针部位镀金 ，可连接线径 ，卡接可重复次数 次 。
接触电阻 不包括体电阻 ：正常大气压条件下接触电阻绝缘电阻：正常大气压条件下绝缘电阻抗电强度：分钟无击穿和飞弧现象寿命：插头插座可重复插拔次数 次材料：颜色：白色技术质量标准：系列单、双位面板超五类 插座模块水平布线子系统水平布线子系统为配线间水平配线架至各个办公区等功能区各数据点。
办公大楼综合布线系统设计方案
水平子系统、干线子系统、设备间子系统以及管 理间子系统，为二级星型拓扑结构。
1、工作区子系统
• 工作区子系统是指从水平系统用户信息插座延伸
至数据终端设备的区域，由连接线缆和适配器组 成。工作区的UTP/FTP跳线为软线（Patch Cable） 材料，即双绞线的芯线为多股细铜丝，最大长度 不能超过5M。
块的压接，亦为最基本工具之一。 安装消耗品：
施工辅材，包括扎带，胶带，油笔等。
• 检测工具：美国FLUKE手持式工程仪表, 可迅速方
便地测试1对～4对线缆的开路、
•
短路、反接、错接以及线对交错等情况,以
及ISO11801提出的各种参数。
每一层楼综合布线系统拓扑图
503 505 507 509 511 513 515 517 519
• 垂直干线子系统是数据传输的“大动脉”，是综
合布线系统的关键部分。它由主机房内的主配线 架至各配线间内配线架之间的室内八芯多模光纤 和三类大对数语音骨干电缆组成。一端端接于中 心机房的主配线架上，另一端端接于分配线间的 分配线架上，采用八芯多模光纤，传输速率可达 1Gbps以上，可为高速数据传输提供高品质的数 据传输通道。垂直主干电缆布放时两端均预留2m， 以便安装跳线盘。光缆布放过程中，最大拉力小 于50 N，转弯半径大于30mm，垂直主干电缆牢 固绑扎在金属桥架上，绑扎间距小于1m。
3、管理子系统
• 管理子系统由线缆连接硬件和线缆管理硬件组成，
充分体现综合布线的灵活性、开放性和扩展性。 每个配线间由19＂工业标准机柜、24口6类非屏 蔽RJ45配线架、110型语音配线架和24口光纤配 线架组成。各设备采用模块化结构，配置数量由 所管理的信息点的数量来确定。对于所有信息点， 均采用跳线管理。任何信息点的变更均可通过跳 线变更轻松完成。

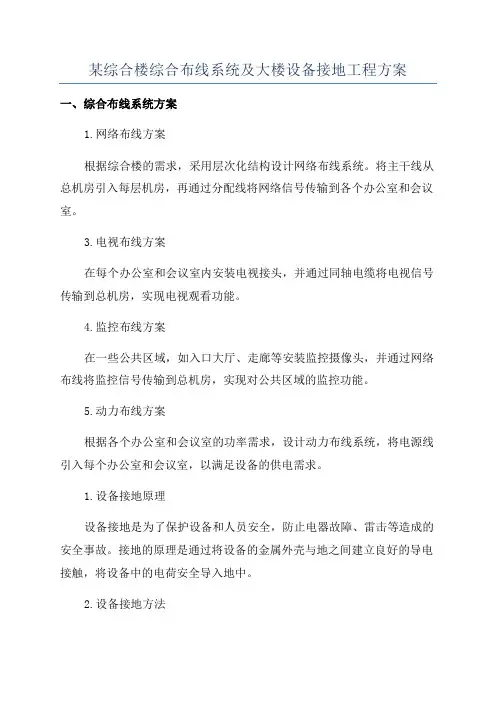

某综合楼综合布线系统及大楼设备接地工程方案
某综合楼综合布线系统及大楼设备接地工程方案一、综合布线系统方案1.网络布线方案根据综合楼的需求，采用层次化结构设计网络布线系统。
将主干线从总机房引入每层机房，再通过分配线将网络信号传输到各个办公室和会议室。
3.电视布线方案在每个办公室和会议室内安装电视接头，并通过同轴电缆将电视信号传输到总机房，实现电视观看功能。
4.监控布线方案在一些公共区域，如入口大厅、走廊等安装监控摄像头，并通过网络布线将监控信号传输到总机房，实现对公共区域的监控功能。
5.动力布线方案根据各个办公室和会议室的功率需求，设计动力布线系统，将电源线引入每个办公室和会议室，以满足设备的供电需求。
1.设备接地原理设备接地是为了保护设备和人员安全，防止电器故障、雷击等造成的安全事故。
接地的原理是通过将设备的金属外壳与地之间建立良好的导电接触，将设备中的电荷安全导入地中。
2.设备接地方法（1）使用接地极在大楼内安装金属接地极，通过接地极将设备的金属外壳接地，以确保设备的安全运行。
（2）使用接地线在设备接地极和设备的金属外壳之间连接接地线，以确保接地的连续性和可靠性。
（3）使用接地网在大楼周围建立接地网，将所有设备的接地线连接至接地网，以确保设备的共地性和安全性。
3.设备接地标准根据国家电气规范，设备接地的标准应符合以下要求：（1）接地电阻不应大于规定范围，以确保接地的有效性和可靠性；（2）接地线和接地极应选择合适的材质和规格，以确保接地的连续性和可靠性；（3）设备接地应与建筑物的整体接地系统相连，形成与地之间的等电位，以确保接地的安全性和有效性。
总结：综合布线系统方案和大楼设备接地工程方案是综合楼设计中重要的一部分。
通过合理的布线和接地设计，可以实现各种功能的设备连接，并保证设备和人员的安全。
在设计过程中要严格按照国家规范和标准进行，以确保设计的科学性和可靠性。
大楼综合布线工程施工方案
大楼综合布线工程施工方案一、项目概述大楼综合布线工程是指在大型建筑物内，通过铺设电线、光纤等，并设置相应的插座、网络端口等设施，实现电力、通信和数据等多种功能的布线系统。
这项工程是大楼建设和运营中至关重要的一环，直接关系到大楼内部各种设备和中央控制系统的正常运行。
本文将针对大楼综合布线工程的施工方案和具体要求作出详细介绍。
二、工程内容和要求1. 电力布线：包括供电线路以及各种插座和配电箱的布置。
电力布线必须符合国家建筑电气设计规范，确保安全可靠。
布线材料选用规定规格的电线，并按照工程图纸的要求进行布置，所有接头需采用安全可靠的连接方式，并保证电气接地符合规范。
2. 通信布线：包括电话线路、网络线路、传真线路等的布设。
通信布线需要根据大楼的使用需求和规划情况，按照相关标准进行布置。
网络线路要满足宽带接入和高速传输的要求，电话线路要能够满足通话质量和通信稳定性的要求。
3. 安防布线：包括监控摄像头、入侵报警、门禁系统等设备的布置。
安防布线必须考虑到大楼的结构和功能布局，确保监控设备的全面覆盖和报警设备的可靠性。
4. 照明布线：包括公共区域和办公区域的照明设备的布置。
照明布线需要满足照明亮度和照明效果的要求，同时考虑能耗节约和照明设备寿命的问题。
5. 控制系统布线：包括智能化控制系统、楼宇自控系统等的布置。
控制系统布线需要与大楼的机电设备协调配合，实现楼宇设备的集中控制和运行管理。
6. 数据中心布线：如果大楼内设有数据中心，则需要专门考虑数据中心的布线需求，确保数据传输的安全和稳定。
7. 绿色布线：在整个布线工程中，需要考虑绿色环保的要求，选择符合国家环保标准的材料和设备，确保施工过程的环境友好和施工结果的能源节约。
8. 其他布线：根据大楼的具体功能和使用需求，可能还需要考虑其他类型的布线，如音视频布线、空调控制布线等。
三、施工方案1. 施工前的准备工作1.1 项目准备在正式启动施工前，需完成项目经理、主管工程师等负责人的聘请，并进行相关资质手续的办理。
办公大楼综合布线 办公楼综合布线施工方案
办公大楼综合布线办公楼综合布线施工方案1. 简介办公大楼综合布线是指将各种通信设备、电脑及其他电子设备之间的连接线路、插座、接口等进行系统布置和安装，以实现办公场所内设备之间的互联互通。
本文档将介绍办公楼综合布线施工方案，包括布线的基本原则、材料选用、布线过程以及施工注意事项等内容。
2. 布线的基本原则办公大楼综合布线需要遵循一定的原则，以确保布线的质量和可靠性。
以下是一些基本原则：2.1 分区布线根据办公楼不同区域的功能、使用需求以及设备数量等因素，将办公楼划分为不同的区域，并对每个区域进行独立的布线。
这样可以方便管理和维护，并避免布线混乱和相互干扰。
2.2 合理规划布线路径根据建筑结构和使用需求，合理规划布线路径，避免布线与其他设备或管线冲突。
同时，应尽量缩短布线距离，减少信号传输的损耗。
2.3 保留充足的备用线路为了确保系统的可靠性和可扩展性，应在布线中保留一定数量的备用线路。
这样当需要增加新设备或修复故障时，可以快速切换或更换线路，减少影响和停工时间。
3. 材料选用在办公大楼综合布线施工中，选择合适的材料对布线质量至关重要。
以下是一些常用的材料：3.1 电缆常用的办公楼综合布线电缆有网线、电话线、电视线等。
在选择电缆时，应根据使用需求和传输速率选择合适的规格和类型。
同时，为了提高抗干扰能力和信号传输质量，可选择屏蔽电缆或双绞线。
3.2 插座和接口在办公楼中，插座和接口是设备连接的关键部件。
应选择质量可靠、符合规范要求的插座和接口，以确保连接的稳定性和安全性。
3.3 配线架和机柜配线架和机柜是布线系统的基础设施，用于放置、组织和管理电缆。
应选择质量可靠、结构合理的配线架和机柜，并合理规划布置，方便管理和维护。
4. 布线过程办公楼综合布线的施工过程可以分为以下几个步骤：4.1 布线规划根据办公楼的平面布局和使用需求，制定详细的布线规划和布线图。
确定各个区域设备的布置位置以及布线路径。
4.2 材料准备根据布线规划，准备好所需的电缆、插座、接口、配线架等材料，并进行质量检查。
大厦综合布线详细设计方案
大厦综合布线详细设计方案二、项目要求和分析项目概况：大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统、周密可靠的安全防范系统和智能化的消防灭火系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。
从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。
设计范围包括营业大厅、电信设备机房、会议室、办公室和其他综合室，大楼共高十二层，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使本大楼成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑。
根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：(a) 超五类水平电缆在设备端口至终端端口的距离不超过90米；(b) 采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps； (c) 具有一定的抗电磁干扰特性和防电磁辐射泄露性能；通过信息端点规划定位，PDS布线支撑，使大楼获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。
也为该建筑群提供了良好的内部环境和畅通的对外联络设施。
1. 2系统需求配置：本项目主要为标准型办公场所,因此采用较高的配置标准。
根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为普天超5类结构化布线产品，使整个系统完全满足超5类传输性能标准，以适应10—技术发展和使用的要求，且具有开放性、灵活性和可扩展性。
2．3楼层信息点分布：根据甲方所提供的施工平面图及华为公司《驻外机构装修标准》，核算出各楼层信息点分布图如下：南京普天楼宇智能 **大楼综合布线系统方案三、设计方案3.1 方案设计概述根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：根据用户要求，主设备间位于大楼第三层程控机房，每三层设置一个分层配线间，由主设备间将垂直线缆引入竖井, 分别引至各层配线间，垂直电缆语音部分采用3类大对数电缆，数据部分采用6芯多模光缆，水平布线电缆均采用超5类4对UTP 电缆，信息插座选用普天公司特色产品5类系列插座。
大楼综合布线系统工程方案
大楼综合布线系统工程方案一、项目背景随着科技的不断进步和发展，大楼综合布线系统已成为大楼建设的一项重要工程。
综合布线系统是指在建筑内实现数据、语音、图像等各种信号的传输和管理系统。
它可以实现数据通信、多媒体传输、远程监控、安全防范等功能，对于大楼的通讯设备、计算机网络、智能化设备等有着重要的作用。
因此，如何规划和实施大楼综合布线系统工程对于大楼的运营和管理至关重要。
二、需求分析1. 数据通信：大楼内部的办公设备、服务器等需要进行数据传输，因此需要建立高效的数据通信系统；2. 多媒体传输：大楼内部需要实现音频、视频的传输和管理；3. 远程监控：大楼内部的安全防范设备、电梯等需要实现远程监控；4. 安全防范：大楼需要实现门禁、监控等安全防范设施；5. 管理系统：大楼需要实现对各种设备的远程管理。
三、基础设施规划1. 网络布线：在大楼内部铺设Cat6a及以上等级的网线，实现高速的数据通信，满足大楼内部设备的数据传输需求；2. 光纤布线：在大楼内部的主干线路上采用光纤布线，用以支持高速数据的传输，提高整个系统的可靠性和稳定性；3. 机柜布置：统一布置机柜，实现统一管理和维护；4. 供电系统：对网络设备和综合布线系统设备进行稳定供电，并设置UPS等系统以保证供电的可靠性；5. 穿墙布线：在大楼内不同楼层之间进行穿墙布线，实现各种设备之间的连接。
四、系统设计1. 数据通信系统：建立基于光纤和网线的数据通信系统，实现高速、稳定的数据传输；2. 多媒体传输系统：搭建音频、视频的传输和管理系统，满足大楼内部的多媒体传输需求；3. 远程监控系统：建立远程监控平台，实现安全防范设备、电梯等的远程监控；4. 安全防范系统：实现门禁、监控等安全防范设施的布置和管理；5. 管理系统：建立综合布线系统的远程管理平台，实现对各种设备的远程管理。
五、系统实施1. 设备采购：根据需求分析和系统设计，采购相应的网络设备、综合布线设备以及管理软件等；2. 网络布线：对大楼内部进行网络和光纤的布线工作，确保整个系统的畅通和稳定；3. 设备安装：对采购的设备进行安装和调试，确保设备的正常运行；4. 系统调试：对整个系统进行调试和测试，确保各种功能的正常使用；5. 系统验收：对整个系统进行验收，确保系统的各项功能符合设计要求；6. 系统培训：对大楼管理人员进行系统的培训，确保他们能够独立的进行系统的管理和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**大楼
综合布线系统工程
方案书
南京普天楼宇智能有限公司
二001年十一月
目录
1、系统概述 (3)
1.1大楼结构 (3)
1.2布线需求情况 (3)
2、布线方案的设计原则 (3)
2.1先进性 (3)
2.2符合国际标准 (3)
2.3支持网络系统的应用 (3)
2.4具有广泛兼容性 (4)
2.5高度结构化 (4)
2.6信息插口 (4)
2.7超五类水平电缆和模块 (5)
2.82芯室内多模光缆作数据垂直干揽和系统备份 (5)
3、布线系统总体方案 (5)
3.1方案说明 (5)
3.2工作区子系统 (6)
3.3水平子系统 (6)
3.4管理子系统 (6)
3.5垂直主干线子系统 (7)
3.6设备间子系统 (7)
4、工程材料清单及报价 (8)
5、方案综述 (8)
6、产品介绍 (9)
1、系统概述
1.1大楼结构
**大楼是一栋现代化的综合业务办公大楼。
本大楼共有九层，123层为电子商场，4-9层为写字楼。
1.2布线需求情况
中心机房设在位于大楼四层，1-3层不考虑,层与层之间用双绞线连接。
外光纤进四层主机房，大对数语音电缆也进入主机房。
目前设计全楼共计：
总计信息点：648个点。
其中
数据点：486个点。
语音点：162个点。
2、布线方案的设计原则
2.1先进性
本方案采用的布线材料、布线技术及方案设计，都是世界先进的。
2.2符合国际标准
本布线方案符合最新的国际布线标准ISO/IEC11801，并符合美国TIA/EIA-586布线标准。
2.3支持网络系统的应用
本方案系统可支持
以太网
●高速以太网(100BASE-T，100BASE-VG，千兆以太网等)
●令牌网
●ATM
●ISDN等
2.4具有广泛兼容性
采用标准的RJ45八信息位标准接口，可以把不同厂家的网络设备和多种终端设备连接到网络上，可以传输话音、数据、图像、视频等信号。
2.5高度结构化
采用星型树状结构，由主配线架（MC）到层配线间（TC）的路由，可适应多区管理的需求。
使得维护管理比较容易，重新配置灵活，故障隔离和检测容易。
结构如图所示：
2.6信息插口
●防尘；含有插口盖板。
●超五类接口模块；保证其耐用性和可靠性。
●面板标记；保证用户使用的方便性。
2.7超五类水平电缆和模块
可同时适应语音和数据的要求，能够根据未来的需求灵活配置。
2.85类25大对数电缆作语音垂直干揽和系统备份.超5
类4对UTP电缆作为数据垂直干揽和系统备份可完全满足数据信息的传输带宽要求；同时亦能够完全满足将来计算机网络系统扩容的要求。
3、布线系统总体方案
3.1方案说明
整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统,设备间子系统构成，以下按各个子系统分别进行说明。
**大楼综合布线系统拓扑图如下:
3.2工作区子系统
本大楼布线工作区子系统由各个办公区域构成，在办公室相应的墙上安装五类信息插座。
每个信息插座可根据需要设为数据点和语音点，分布在各楼层办公区域内。
办公区安装埋墙式RJ45插座。
大楼内每层双口信息插口为54个，每个信息插口都是一个标准的RJ45五类插口，并具有防尘弹簧盖板,同时能够标识出插口的类型(数据或语音)。
可支持155Mbps高速信息传输。
不同型号的微机及电脑终端通过RJ45标准跳线可方便的连接到数据信息插座上；连接电话机的RJ11连接线亦能插在语音信息口上。
信息口底盒（预埋盒）采用我国标准的86型铁质底盒。
统一安装高度为离地0.3米。
3.3水平子系统
水平子系统由各分管配线间至各个工作区之间的电缆构成。
高速数据信息点和语音点全部采用超五类非屏蔽双绞线(UTP)，支持155Mbps的传输速率。
非屏蔽双绞线线缆具有很强的抗干扰性，使系统具有很高的可靠性和高传输率，能够满足未来的需求。
水平线各层的配线间经弱电井、走廊天花板上金属桥架或地下预埋管，引向工作区各信息点。
从配线间内接线端子与信息插座之间均为点到点端接，任何改变系统的操作(如增减用户，用户地址改变等)都不影响整个系统的运行，为系统线路故障检修提供极大方便。
3.4管理子系统
管理子系统由分别由设在每层子配线间（共5间），及四楼的主配线间构成。
各楼层分配线间负责的层数如系统图所示，管理一定区域到主干系统的配接，对线缆进行第一级管理。
四楼的主配线间（MDF）同时管理所有主干电缆与公用设备（PBX，SWITCH等）的跳接，所有的子配线间（IDF）数据部分通过超5类4对UTP电缆、语音部分通过5类UTP大对数电缆分别接入四楼主配线间的数据主配线架。
每个子配线间（IDF）均应设有一定面积的墙面，并预埋管槽和专用电源，以便安装19"标准机柜（含配线架和管理架），并且预留面积考虑未来的扩容可能所需的空间。
计算机中心的数据主配架，设有19″标准机柜。
机柜上安装配线架，用来管理数据配置，并留有足够的空间，以安装用户网络设备。
3.5垂直主干线子系统
数据网络系统干线，从楼层子配线间（IDF）到计算机房数据主配线间（MDF-D）采用超5类4对UTP电缆。
语音干线垂直电缆，从楼层子配线间（IDF-V）到主配线间（MDF-V）采用5类大对数UTP电缆。
3.6设备间子系统
设备间子系统主要集中在主配线间（MDF）和楼层配线间（IDF）。
数字主要设备包括各种集线器和交换设备等，有源设备采用集中管理和供电。
同时在主机中心为保证设备工作所需的ＵＰＳ,和空调环境,并要求每个电源插座提供有500W容量。
语音主要设备是在程控交换机（PBX）。
4、工程材料清单及报价
布线材料清单及报价
5、方案综述
由于本大楼是作为办公的综合业务楼，故根据不同的需求选用不同的终端，而作为整栋大楼则面向未来高速网络技术的发展对布线系统的严格要求，具有很强的适应性、扩展性、可靠性和长远效益。
6、普天产品介绍
信息插座、高频模块、配线架选择南京普天公司综合布线系列产品，信息插头选择南京普天的RJ-45水晶头，这些产品均为超五类产品。
（1）超五类RJ45插座
独特的外观，免工具打线，使用方便。
簧片表面镀银，接触针表面镀50μ金，确保接触电阻最小；采用先进的绝缘移位卡接技术，形成气密性的可靠触点，长期使用后仍可保证接触可靠；接插件塑料采用美国GE公司原料，簧片材料采用高弹性铜带，确保多次使用后的接触可靠性和耐久性。
（2）高频模块
高频模块一般使用在布线系统的端接部分，也可作为数据链路的管理接插件。
数据参数见附表。
附表：
(3)16/24/48位RJ45插座板和模块化12/16/24/48位RJ45插座板
模块化RJ45插座板可根据需要安装RJ45模块，每个快接式跳线板背后均提供集成电缆管理架，保证电缆的方便进出。
（4）超五类信息插头及其接线规范如下图所示：
RJ-45 超五类水晶头
RJ-45 头的两种接线规范
4.5.3 双绞线选择
目前，各布线厂商均纷纷推出自己的“超五类”布线产品，但“超五类”的标准很模糊，所有技术参数指标超过五类标准的布线产品均声称自己为“超五类”布线产品。
六类布线标准已经公布，以此为标准的六类布线产品也即将推出。
本着对用户负责任的态度，我们在方案设计中选用普天公司生产的五类八芯非屏蔽双绞线。
非屏蔽双绞线（UTP）由24线规的实心铜质导体组成，并扭绞成线对，外层采用灰色阻燃聚乙烯作为外套。
标准符合EIA/TIA-568和TSB-36第五类，产品经UL和ETL检验。
该线缆支持155兆位/秒的ATM、100兆位/秒的TP-PMD、IEEE 802.3和802.5、语音、ISDN等系统。
UTP线缆示意图如下图所示：。
