GPR-1200便携式微量氧分析仪中文资料(美国AII中国销售、售后技术服务中心)
LT-O型微量氧分析仪说明书
LT-O型微量氧分析仪说明书微量氧分析仪使用的范围非常广泛：钢铁、冶金、热电、石化、化工、焦化、PVC、多晶硅、合成氨、空分制氧、空分制氮、化工流程氧含量自动分析、电子行业保护性气体中氧含量分析（氮气中微量氧分析），磁性材料等高温烧结炉的保护性气体中氧含量分析、玻璃、建材行业中氧含量分析及各种行业中氧含量分析均能使用到。
微量氧分析仪是一种精密的气体分析仪表，不同行业实际使用过程中，工况差距非常大。
不同工况也对测量结果有着一定的影响，使用过程中需要注意以下的事项，来避免因工况和认为使用原因导致的测量结果不准确。
一、分析仪取样管路的密闭性：在实际测量中，样气压力一般都为正压，但样气中的氧是微量级的，根据法拉利定律，氧的分压与其体积含量成正比，环境空气中氧含量约21%，与以PPM计算浓度的样气的氧分压相差一万倍左右，因而气样中微量氧的分压远低于大气中的氧分压，当出现泄漏时，大气中的氧便会从泄漏部位迅速扩散进来。
微量氧分析仪检测的就是ppm级别的氧含量，因此配套管线必须严格密封，非常微小的管线泄漏（管线连接点、接头等）都会导致环境空气中的氧扩散进来，造成实际测量数值偏高。
其次，尽量减少管线长度和管线接头数量，且同时保证接头及阀门气密性良好，管线连接完毕后，应做气密性检查。
气密性检查的要求：0.25MPAm测试压力下，30分钟，压降不大于0.01MPA。
最后就是使用前执行检漏，初次启用前必须严格检漏。
仪器只有在严密不漏的前提下才能获得准确的数据结果。
二、微量氧分析仪取样管材质的选择：管线材质以铜管或不锈钢管为佳，管线内壁要求光滑，次选聚四氟乙烯管。
切勿使用橡胶管、乳胶管等管线，这些材质的管线气密性和抗渗透性比不锈钢管差，在微量氧测量的标准下会导致误差较大。
管线一般选用6mm或1/4IN或者选用3mm或1/8IN，总之，优先选不锈钢管或铜管，保证内壁光滑洁净。
总之对于微量级（1PPMV）氧分析，优先选内壁抛光的不锈钢管铜管。
便携式微量氧分析仪说明书
保修说明我公司负责本仪器（包括传感器）12个月的保修期，保修期从出厂之日算起。
用户在使用中，应遵守使用说明，由于用户使用不当，或工作环境恶劣而造成仪器损坏，不在保修范围之内。
重要提示1．在使用仪器之前，请仔细阅读说明书。
2．本仪器需由经过培训的人员使用。
3．本仪器的使用必须按照说明书确定的规则操作。
4．仪器的维修和部件的更换由我公司或各地维修站处理。
5．如果用户不依照以上说明擅自开机修理或更换部件，仪表的可靠性由操作者负责。
6．本仪器的使用还应遵守国内有关部门及工厂内仪器管理方面的法令和规则。
NK-101A型便携式氧量分析仪- 1 -目录一、概述 (1)二、主要技术参数 (1)三、工作原理和仪器的面板结构 (2)四、仪器的安装 (3)五、仪器的使用 (3)六、充电管理 (8)七、仪器的标定 (9)八、常见故障与维修 (9)九、注意事项 (9)NK-101A型便携式氧量分析仪- 2 -一、概述NK-101A型便携式氧量分析仪，是我公司最新研发的新型高精度便携式氧量分析仪；该仪器采用进口电化学传感器，结合单片机控制技术，具有测量精度高、使用操作简便的特点。
本仪器采用128×64点阵LCD显示器，高亮度，无视角影响，直观醒目，无人职守时，可定时记录氧含量值，最多可以存储3200个数据。
采用触摸按键全中文菜单操作，通俗易懂、简单可靠；采用专用充电器充电，直流电池供电，一次充满后可连续工作25～30小时左右(不开气泵时)；同时可选配气泵。
NK-101A型便携式氧量分析仪，广泛适用于空分、石油化工、冶金、电子电力、机械制造及其它行业中的各种气体中氧含量的精密检测。
二、主要技术参数1.测量范围：0-10/100/1000ppm；2.测量精度：0-10/100ppm:≤±5%F.S 100-1000ppm: ≤±2%F.S ；3.分辨率：0.01ppm；≤30 s；4.响应时间：T905.稳定性：零点漂移≤±1%/7d；量程漂移≤±1%/7d；6.重复性：≤±1%F.S；7.样气流量：300-400mL/ min；8.样气压力：0.05MPa≤入口压力≤0.1Mpa； (出气口必须为常压)9.工作环境：运行温度：－5℃～+45℃；运行湿度：≤90%RH(无冷凝)10.工作电源：仪器自带的可充电电池；11.充电电源：～220V±10%，50HZ；12.重量：约4.0 kg；NK-101A型便携式氧量分析仪- 9 -三、工作原理和仪器的面板结构㈠仪器的工作原理NK-101A型便携式氧量分析仪工作原理框图如图所示。
GPR-12MS型便携式微量氧分析仪的使用及维护
GPR-12MS型便携式微量氧分析仪的使用及维护【摘要】在石化行业中，为保证产品质量和装置的生产安全，必须对原料气体中的氧含量进行监控分析，其中所使用的主要分析手段之一就是微量氧分析仪。
微量氧分析器的种类很多，按照工作原理主要可分为四种：即磁式，氧化锆式，燃料电池式及赫兹电池式。
对于不同类型的仪器，在使用及维护方面都有所不同。
下面就结合我厂使用的美国ADV公司生产的GPR-12MS型便携式微量氧分析仪，来介绍一下该种类型仪器的使用和维护的注意事项。
【关键词】燃料电池传感器GPR-12MS便携式微量氧分析仪主要用于不固定测试地点的样品分析和临时的样品分析。
它具有携带方便，测量速度快、准确度高的特点。
适用于丙烯、乙烯、H2、He、Ar、N2及其它还原性气体、惰性气体、混合气体中微量氧的分析。
它主要由微量氧传感器及相关检测电路和进样系统组成。
1 微量氧传感器（碱性）原理及结构GPR-12MS便携式微量氧分析仪采用的是燃料电池式原理，其传感器叫做燃料池氧传感器。
其结构是：在塑料容器的一面装有对氧气透过性良好的、厚10～30μm的高分子薄膜，在其容器内侧紧粘着黄金作阴电极，在容器的另一面内侧或容器的空余部分用铅作阳极，浸没在KOH的溶液中。
氧气通过电解质在阴极上被还原成氢氧根离子，而在阳极铅被氧化，化学反应式如下：O2+2H2O+4e→4OH-2Pb+4OH-→2Pb（OH）2+4e由于KOH溶液与外界有一层高分子薄膜隔开，样品气不直接进入传感器，因而溶液与铅电极不需定期清洗或更换。
样品气中的氧分子通过高分子薄膜扩散到氧电极中进行电化学反应，电化学反应中产生的电流决定于扩散到氧电极的氧分子数，而氧的扩散速率又正比于样品气中的氧含量，这样，该传感器输出信号大小只与样品气中的氧含量相关，而与通过传感器的气体总量流速无关。
通过检测放大电路，反应中的电荷转移即电流的大小与参加反应的氧成正比例关系。
采用此方法检测介质中的微量氧含量，是当前国际上比较先进的测量方法之一，它可以不受被测气体中还原性气体的影响，免去了许多的样品气处理系统。

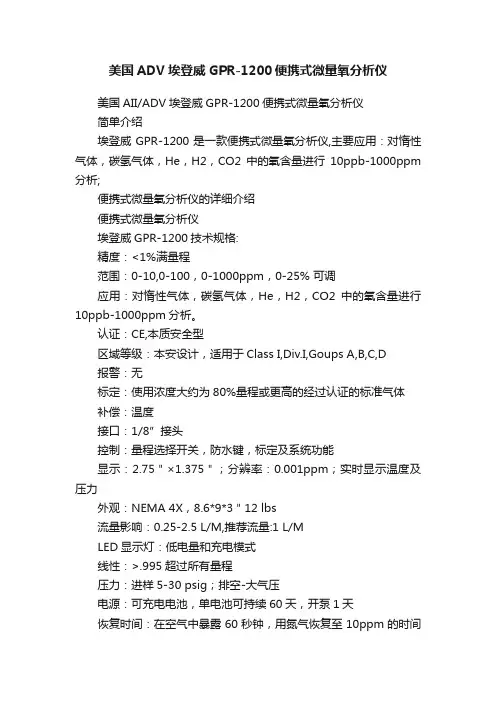

美国ADV埃登威GPR-1200便携式微量氧分析仪
美国ADV埃登威GPR-1200便携式微量氧分析仪美国AII/ADV埃登威GPR-1200便携式微量氧分析仪简单介绍埃登威GPR-1200是一款便携式微量氧分析仪,主要应用：对惰性气体，碳氢气体，He，H2，CO2中的氧含量进行10ppb-1000ppm 分析;便携式微量氧分析仪的详细介绍便携式微量氧分析仪埃登威GPR-1200技术规格:精度：<1%满量程范围：0-10,0-100，0-1000ppm，0-25% 可调应用：对惰性气体，碳氢气体，He，H2，CO2中的氧含量进行10ppb-1000ppm分析。
认证：CE,本质安全型区域等级：本安设计，适用于Class I,Div.I,Goups A,B,C,D报警：无标定：使用浓度大约为80%量程或更高的经过认证的标准气体补偿：温度接口：1/8”接头控制：量程选择开关，防水键，标定及系统功能显示：2.75＂×1.375＂；分辨率：0.001ppm；实时显示温度及压力外观：NEMA 4X，8.6*9*3＂12 lbs流量影响：0.25-2.5 L/M,推荐流量:1 L/MLED显示灯：低电量和充电模式线性：>.995超过所有量程压力：进样5-30 psig；排空-大气压电源：可充电电池，单电池可持续60天，开泵1天恢复时间：在空气中暴露60秒钟，用氮气恢复至10ppm的时间为20分钟响应时间：90%满量程为10秒采样系统：流量控和样气/旁通阀，流量指示灵敏度：<0.5%满量程传感器型号：GPR-12-333，免维护传感器寿命：24个月，25℃，平均O2<100 ppm 输出：0-1V温度范围：5-45℃质保期：12个月样气接触部分：不锈钢可选项：内置取样泵—通用型或本安型便携箱进样过滤器。
GPR-1200中文操作手册-V2
页脚内容0目录1．概述-----------------------------------------------------------------------------2 2．出厂质量证书（见原英文手册）……略3．注意事项-----------------------------------------------------------------------3 4．仪器主要特点-----------------------------------------------------------------4 5．操作5.1测量原理------------------------------------------------------------------55.2压力和流量---------------------------------------------------------------55.3建立和使用---------------------------------------------------------------65.4“零”点校准-------------------------------------------------------------65.5量程“SPAN”校准-----------------------------------------------------75.6 信号输出-----------------------------------------------------------------75.7充电-----------------------------------------------------------------------7页脚内容15.8防爆-----------------------------------------------------------------------76．维护----------------------------------------------------------------------------87．仪器常用备件表-------------------------------------------------------------88．常见故障和处理办法-------------------------------------------------------99．外观图、接线图、结构图（见原英文手册）……略10．保修服务--------------------------------------------------------------------10第一部分概述该氧分析仪是一台高精度测量仪器，可在多种应用场合为用户提供多年的可靠使用。

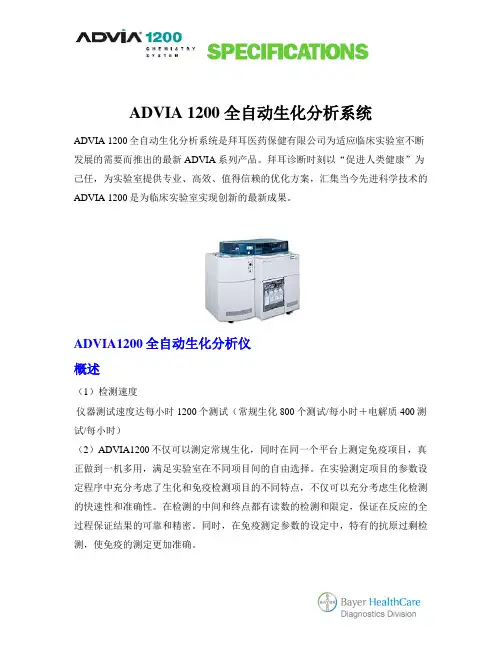

ADVIA 1200 中文介绍
ADVIA 1200 全自动生化分析系统ADVIA 1200全自动生化分析系统是拜耳医药保健有限公司为适应临床实验室不断发展的需要而推出的最新ADVIA系列产品。
拜耳诊断时刻以“促进人类健康”为己任，为实验室提供专业、高效、值得信赖的优化方案，汇集当今先进科学技术的ADVIA 1200是为临床实验室实现创新的最新成果。
ADVIA1200全自动生化分析仪概述（1）检测速度仪器测试速度达每小时1200个测试（常规生化800个测试/每小时＋电解质400测试/每小时）（2）ADVIA1200不仅可以测定常规生化，同时在同一个平台上测定免疫项目，真正做到一机多用，满足实验室在不同项目间的自由选择。
在实验测定项目的参数设定程序中充分考虑了生化和免疫检测项目的不同特点，不仅可以充分考虑生化检测的快速性和准确性。
在检测的中间和终点都有读数的检测和限定，保证在反应的全过程保证结果的可靠和精密。
同时，在免疫测定参数的设定中，特有的抗原过剩检测，使免疫的测定更加准确。
（3）ADVIA1200的电极质模块是标准配置，可以在测定常规生化的同时，迅速地汇报电解质的结果。
每个电极可以保证使用检测30000个标本，整个电解质模块可以检测90000个测试，而且电极无需日常保养和维护，当其中任何一个电极需要更换时，可以单独更换，无需整个电极同时更换。
（4）ADVIA1200应用调制解调器可以与拜耳公司进行远程诊断和技术支持，不仅可以快速地找到问题的关键，而且可以最快地速度为客户服务提高优良的服务，从而保证客户日常的工作顺利进行。
保证结果准确性的“读点前移”独有的“读点前移”功能, 在检测高浓度样品时，特别是酶学检测时，由于样品中的酶浓度很高，底物在反应的过程中很快耗尽，反应曲线不再按照标准的反应曲线进行，使得原有的读数窗口中获得的数据不呈线性，导致结果不准。
如果按照市场上其他的仪器只是在结果后面提示报警，需要操作人员重新稀释重检。
氧分析仪说明书
注意事项！使用及保存注意事项●仪器在使用过程中不可打开外壳，避免发生烫伤及触电危险。
●仪器在使用、存放、及运输过程中应避免强烈震动，以免损坏氧化锆传感器。
●仪器在存放期间应保持清洁，要防止仪器受潮，进排气嘴应加盖防尘帽，以防落入异物及灰尘。
请严格遵守注意事项，否则将造成人为测量误差或重大事故！！！服务与保证仪器自出厂之日起，仪器的保修期限为一年。
凡在此期限内，工作人员在正常操作的情况下，仪器出现的软件或硬件的故障，我公司均负责免费维修及更换零部件。
若由于工作人员违反操作规程、不严格按照使用说明操作仪器以及由于不可抗拒的因素而对仪器造成的损坏，我公司不负责免费维修。
如需维修，我公司将根据损坏情况适当收取维修成本费用。
如有用户需要，我公司也可指派技术人员进行现场培训。
如果您对本公司的仪器在使用和操作过程中，还有什么疑问及要求请及时与我们联系，以便我们能给您提供更完善的服务。
联系方式见封底。
一、概述该氧分析仪是利用氧化锆氧浓度差电池作为检测传感器的氧量分析仪器。
该仪器测控系统采用了最新型的单片机计算与控制系统，LED显示器；具有技术先进、精度高、响应快、性能稳定、功能齐全、操作方便、气体分析过程连续等特点；它不仅可测量锅炉燃烧过程中残余氧量，而且可以用于热力学研究，气体制造厂氧含量的连续监测、均热炉燃烧过程中的控制、化工、冶金、电子工业、医疗等方面的气体中氧含量的检测。
本公司生产的测量氧探头分为中温型、低温型、高温型，其基本参数及使用性能如下表1所示：二、工作原理2.1氧化锆原理图仪器的工作原理如图1.0所示。
它主要由气路系统、氧化锆传感器、微机测控系统三部分组成。
图1.0 测量原理框图2.2氧化锆传感器氧化锆传感器是由氧化锆陶瓷材料制成的氧浓度差电池，在高温时氧化锆具有氧离子的传导特性，当氧化锆管的两个电极之间的氧分压不同时，氧浓度差电池产生一个与氧浓度成比例的电势，电势大小按下式计算：E =ln式中：R ——理想气体常数F ——法拉第常数T ——氧化锆加热炉绝对温度(K) ｎ——电极反应的电子交换数目 P 0 ——空气中氧分压（20.9%）RT 2nP 0 PP ——样气中的氧分压通过测量氧浓度差电池的电动势E与温度T，就可以计算出样气中的氧分压，即氧含量。
GPR-1200微量氧说明书
GPR-1200便携式微量氧分析仪用户手册2目录1.概述---------------------------------------------------------------------------------------------------------------------------------------------3--------------------------------------------------------------32.安全信息和安装-----------------------------------------------------------------------------------------------------------------------------------------------3------------------------------32.2.11安全--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------3----------------------------------32.2.22维护--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------4----------------------------------------42.2.33安装------------------------------------------------------------------------------------------------------------------------------------------------------------------------------4------------------------------------------43.特点和规格说明--------------------------------------------------------------------------------------------------------------------------8---------------------------------------------------84.操作------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------994.4.11工作原理------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------994.2精度和校准------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------12124.4.33安装分析仪-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------13134.4气路连接---------------------------------------------------------------------------------------------134.5电路连接---------------------------------------------------------------------------------------------144.6安装氧气传感器------------------------------------------------------------------------------------144.7准备量程气------------------------------------------------------------------------------------------144.8打开电路电源---------------------------------------------------------------------------------------154.9菜单导航---------------------------------------------------------------------------------------------164.14.100主菜单-----------------------------------------------------------------------------------------------164.14.111选择量程--------------------------------------------------------------------------------------------164.4.112校准零点-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------18184.4.113校准量程-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------21214.14.144取样--------------------------------------------------------------------------------------------------284.4.115备用------------------------------------------------------------------------------------------------------------------------------------------------------------------------------30----------------------305.维护-------------------------------------------------------------------------------------------------------------------------------------------------------------------------30---------------306.故障检修---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------32327.质保---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------35358.物质安全数据表---------------------------------------------------------------------------------------------------------------------------------------------------------------------------363631.概述GPR-1200系列便携式氧气分析仪采用先进的电化学氧气传感器，结合最先进的数字电子技术设计而成，可用于各种行业的有氧应用中测量氧气，测量结果精确可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选配件
—可选内置抽气泵。
Low Battery Warning LED Stainless Steel Wetted Parts
—可选过滤单元。
—可选高精度量程：0～1/10/100/1000ppm,0-1%/25%O2 型号:GPR-1200MS
随机备件with custom foam insert
*专用仪表箱。 *充电器和充电电池。 *2 米连接管路。 *中英文手册。
ISO 9001:2008 Certified
INTERTEK Certificate No. 485
美国ＡＩＩ中国销售、售后服务中心 ｗｗｗ．ａｉｉ１７．ｃｏｍ 邮箱：ｊｉｕｓｈｅｎｇｌｏｎｇ１７＠１６３．ｃｏｍ
操作条件
测量介质：H2、He、N2、碳氢化合物、惰性气体、混合气体、 酸性气体（订购时需说明）。
Integral stainless steel bypass sample system significantly increases user productivity. The bypass valve isolates the sensor from high oxygen levels when changing sample lines.
输 出：0 ～ 1V 模拟输出
GPR-1200
电 源：充电电池，一次充电使用 60 天
Portable PPM O2 Analyzer
防 爆：本安防爆设计，防爆等级：Class 1, Division 1, Groups A, B, C, D
Rechargeable Battery Powered
报 警：低电池报警，超量程报警，充电指示
响应时间：10 秒达到 90%
恢复时间：60 分钟从空气（60 秒）到 10ppm
传感器寿命：24个月（在1000ppm下）
电器特征
认 证：ISO9001，CE 质量认证
显 示：大屏幕 LCD 显示，实时显示样气压力和温度
控 制 键：带有五个防水按键，可方便地选择开关机、量程、校准、报警和系统设置功能
Fast Recovery to < 1பைடு நூலகம் PPM from Exposure to Air Unmatched Sensor Life, Warranty and Performance Excellent Compatibility in 0-100% CO2 Extended Operating Temperature –20⁰ C
物理特征
体 积：9.6" x 9" x 3" 重 量：12 磅（约 5 公斤） 封 装：氧化铝材料，NEMA 4X 封装
Sensitivity 0.5% Full Scale Auto Ranging or Fixed Single 0-1 V Signal Output Operates in Charging Mode
便携式微量氧分析仪GPR-1200
应用领域：钢铁、石化、电力、气体、电子及科研机构等
技术参数
原 理：超级 Galvanic 电化学传感器
量 程：0～10/100/1000ppm,0-1%/25%O2，自动/手动量程 准 确 度：量程的 1%（在常温，常压下）
分 辨 力：最小量程的 0.1%
线 性 度：R 平方值>0.995
流 量：0.5 ～ 5 SCFH，推荐：2 SCFH(约 1 升/每分钟)
校 准：建议采用 80%FS 标准气
压 力：5 ～ 100Psig（负压时需选加抽气泵） 温 度：5 ～ +45℃，自带温度补偿。
取样系统
带快速吹扫系统，包括保护性四通阀、流量控制阀和流量计， 1/8”不锈钢卡套接头
Advanced Sensor Technology
