水泥负压筛的校正
水泥负压筛操作规程
水泥负压筛操作规程
水泥负压筛方法
一、水泥负压筛校验技术要求
1、试验筛的筛网应符合GB/T 6005 R20中规定的要求，筛盖与筛上口应有良好的密封性；筛网应紧绷在筛框上，筛网和筛框接触处，应用防水胶密封，防止水泥嵌入；
2、试验筛的修正系数应在0.80~1.20范围内。
二、水泥负压筛校验用的标准器具
1、水泥细度标准粉；
2、水泥负压筛析仪；
3、天平，最小分度值不大于0.01g。
三、水泥负压筛校验方法
1、技术要求中第一条，通过手动和目测确定。
2、将水泥标准粉装入干净的广口瓶中，盖上盖子摇动2分钟，消除结块。
静置2分钟，后，用干燥洁净的搅拌棒搅匀样品。
然后称量25g标准粉，将标准粉倒进负压筛，，盖上筛盖，开动筛析仪，调节负压至4000Pa～6000Pa范围内，连续筛2分钟。
筛完后，用天平称量全部筛余物。
每个负压筛的标定应称取二个标准粉样品连续进行，中间不得插做其他样品的试验。
四、水泥负压筛校验校验结果处理
1、分别计算二个样品的筛余百分数，并计算它们的算术平均值，当两次试验结果相差大于0.3%时，应称取第三个样品进行试验，并取接近的两个结果进行平均作为最终结果。
2、计算修正系数C(精确至0.01)：
C = Fs / Ft
C——负压筛修正系数；
Fs——标准粉的筛余标准值，单位为质量百分数(%)；
Ft——标准粉在试验筛上的筛余值，单位为质量百分数(%)。
3、当C值在0.80～1.20范围内时，试验筛可继续使用，C作为结果修正系数；当C值超出0.80～1.20范围时，试验筛应予以更换。
4、试验筛每使用100次后，需重新进行校验。
水泥负压筛修正系数
水泥负压筛的修正系数
是用于校正筛分结果的一个重要参数。
在水泥行业中，负压筛主要用于检测和控制水泥颗粒的粒度分布，以保证水泥的品质。
修正系数的大小会影响到筛分结果的准确性。
根据参考资料，水泥负压筛的修正系数取值规范规定为 0.80。
这个系数的确定主要有以下几种方法：
1. 标准筛法：使用标准筛进行校准。
先称取标准粉 20g 放入要标定的负压筛中，按照标准操作，然后称取筛余物质，质量乘以 5 得出标准粉的细度。
用标准粉的真实细度除以得出的细度就是此筛的修正系数。
2. 标准粉法：使用标准粉进行校准。
将标准粉放入负压筛中，按照标准操作进行筛分，然后根据筛分结果计算出修正系数。
在实际应用中，修正系数记录表可以帮助工程师更好地监控和调整负压筛的工作状态，确保筛分结果的准确性。
通过定期校准和调整修正系数，可以提高水泥负压筛的筛分效果，从而提高水泥的品质。
修正系数并非越小越好。
过小的修正系数可能导致筛分结果偏低，从而影响水泥的性能。
因此，在调整修正系数时，需要综合考虑筛分设备的性能、水泥原料的粒度分布等因素，以达到合适的筛分效果。
负压筛析仪校验方法
负压筛析仪校验方法
本方法是用于新购的、使用中的和修理后的水泥负压筛析仪的校验。
一、概述
本仪器为测定水泥细度分析专用仪器，主要由筛析仪和吸尘器两大部分组成。
二、技术要求
2.1数显控制时间2min±5s；
2.2筛析仪密封良好；
2.3筛网不得有堵塞现象；
2.4负压可调范围-4000Pa—6000Pa；
2.5负压修正系数在0.80—1.2之间。
三、校验用仪器
3.1电子计时表（或秒表）；
3.2水泥标准粉（二级）。
四、校验方法
4.1通过目测检查橡胶密封圈是否老化、损坏确定筛析仪的密封程度；
4.2采用秒表测试负压筛析时间控制是否正确。
4.3把筛网对着取光灯照看，观察筛网是否有堵塞现象。
4.4按动电源开关，旋转调压风门，使仪器空运转是否能达到负压-4000Pa—6000Pa范围，若达不到，说明抽气效率不够，应打开吸尘器，将布袋抖动，使其吸附水泥落下使布孔畅通，负压正常为止；
4.5用标准份筛析，按下式计算修正系数，在合格范围内准予使用。
C = F
n / F
t
式中：C—试验筛修正系数；
F
n
—标准粉给定的筛余百分数；
F
t
—标准粉在试验筛上的筛余百分数；
五、校验结果处理
全部校验项目均符合技术要求为合格。
六、校验周期
校验周期为一年。
更换筛网时必须重新校验。
使用频率较高时，每两个月校验一次。
负压筛析仪校验记录****/ZJ-009。

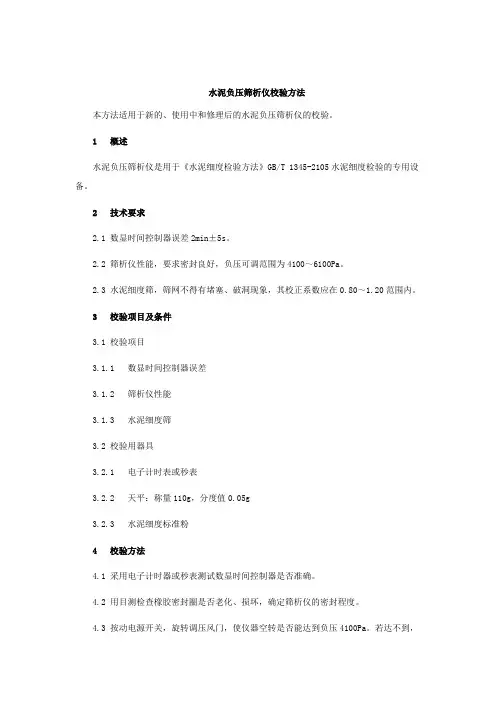

水泥负压筛析仪校验方法
水泥负压筛析仪校验方法本方法适用于新的、使用中和修理后的水泥负压筛析仪的校验。
1概述水泥负压筛析仪是用于《水泥细度检验方法》GB/T 1345-2105水泥细度检验的专用设备。
2技术要求2.1数显时间控制器误差2min±5s。
2.2筛析仪性能，要求密封良好，负压可调范围为4100～6100Pa。
2.3水泥细度筛，筛网不得有堵塞、破洞现象，其校正系数应在0.80～1.20范围内。
3校验项目及条件3.1校验项目3.1.1数显时间控制器误差3.1.2筛析仪性能3.1.3水泥细度筛3.2校验用器具3.2.1电子计时表或秒表3.2.2天平：称量110g，分度值0.05g3.2.3水泥细度标准粉4校验方法4.1采用电子计时器或秒表测试数显时间控制器是否准确。
4.2用目测检查橡胶密封圈是否老化、损坏，确定筛析仪的密封程度。
4.3按动电源开关，旋转调压风门，使仪器空转是否能达到负压4100Pa。
若达不到，说明抽气效率不够，应打开吸尘器，抖动布袋，将吸附在袋上的水泥抖下，使布孔畅通，至负压正常为止。
4.4将水泥细度筛筛网对着光照看，观察筛网是否有堵塞破洞现象。
4.5水泥细度筛修正系数测定方法4.5.1用一种已知80µm标准筛筛余百分数的水泥细度标准粉作为标准样。
按负压筛析法操作程序测定标准样在水泥细度筛上筛余百分数。
4.5.2试验筛修正系数按下式计算：式中：C——试验筛修正系数；F n——标准样给定的筛余百分数，%；F t——标准样在试验筛上的筛余百分数，%。
修正系数计算至0.01。
4.5.3水泥试样筛余百分数结果修正按下式计算：式中：C——试验筛修正系数；F c——水泥试样修正后的筛余百分数，%；F——水泥试样修正前的筛余百分数，%。
5校验结果处理全部校验项目均符合技术要求为合格。
6校验周期校验周期为一年，或使用前校验。
7校验记录。
水泥负压筛的校正
水泥负压筛的校正
水泥负压筛设备期间校正方法
本方法适用于新购和使用中的水泥负压筛的校验。
一技术要求
1、试验筛的筛网应符合 6005 R20中规定的要求，筛盖与筛上口应有良好的密封性；筛网应紧绷在筛框上，筛网和筛框接触处，应用防水胶密封，防止水泥嵌入；
2、试验筛的修正系数应在0.80~1.20范围内。
二校验用的标准器具
1、水泥细度标准粉；
2、水泥负压筛析仪；
3、，最小分度值不大于0.01g。
三校验方法
1、技术要求中第一条，通过手动和目测确定。
2、将水泥标准粉装入干净的广口瓶中，盖上盖子摇动2分钟，消除结块。
静置2分钟，后，用干燥洁净的搅拌棒搅匀样品。
然后称量25g标准粉，将标准粉倒进负压筛，，盖上筛盖，开动筛析仪，调节负压至4000Pa～6000Pa范围内，连续筛2分钟。
筛完后，用天平称量全部筛余物。
每个负压筛的标定应称取二个标准粉样品连续进行，中间不得插做其他样品的试验。
四校验结果处理
1、分别计算二个样品的筛余百分数，并计算它们的算术平均值，当两次试验结果相差大于0.3%时，应称取第三个样品进行试验，并取接近的两个结果进行平均作为最终结果。
2、计算修正系数C（精确至0.01）：
C = Fs / Ft
C——负压筛修正系数；
Fs——标准粉的筛余标准值，单位为质量百分数（%）；
Ft——标准粉在试验筛上的筛余值，单位为质量百分数（%）。
3、当C值在0.80～1.20范围内时，试验筛可继续使用，C作为结果修正系数；当C值超出0.80～1.20范围时，试验筛应予以更换。
4、试验筛每使用100次后，需重新进行校验。
水泥负压筛析仪自检校验方法

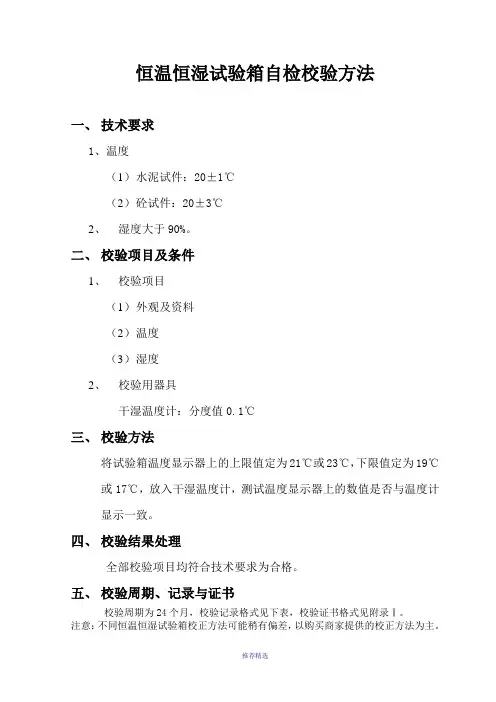

恒温恒湿试验箱自检校验方法
一、技术要求
1、温度
（1）水泥试件：20±1℃
（2）砼试件：20±3℃
2、湿度大于90%。
二、校验项目及条件
1、校验项目
（1）外观及资料
（2）温度
（3）湿度
2、校验用器具
干湿温度计：分度值0.1℃
三、校验方法
将试验箱温度显示器上的上限值定为21℃或23℃，下限值定为19℃或17℃，放入干湿温度计，测试温度显示器上的数值是否与温度计显示一致。
四、校验结果处理
全部校验项目均符合技术要求为合格。
五、校验周期、记录与证书
校验周期为24个月，校验记录格式见下表，校验证书格式见附录Ⅰ。
注意：不同恒温恒湿试验箱校正方法可能稍有偏差，以购买商家提供的校正方法为主。
恒温恒湿试验箱校验记录
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
水泥负压筛析仪内校规程
水泥负压筛析仪校验规程1、目的本指导书适用于公司新启用和使用过的水泥负压筛析仪校验。
2、校准依据JC/T728～2005《水泥标准筛和筛析仪》JJF 1071国家计量校准规范编写规则JJF 1001 通用计量术语及定义GBT/T 8170 数值修约规则与极限数值的表示和判定3、校准条件及校准项目3.1校准条件检测应在无腐蚀性气体，温度波动小于3℃的室内进行。
3.2检测用计量器具和辅助设备。
3.2.1游标卡尺：分度值不大于0.2mm。
3.2.2钢直尺：分度值不大于0.5mm。
3.2.3塞尺：0.02mm～0.50mm。
3.2.4钢丝：0.40mm、0.60mm、0.80mm。
3.2.5准确度不低于1级的数字压力计。
3.2.6秒表：分度值不大于0.1s。
3.2.7投影仪或读数显微镜。
4、校准程序4.1外观的检查：用目测检查。
4.2控制面板的检查、用目测检查。
4.3上口直径的检测：用游标卡尺检测。
4.4密封性的检查将筛子与筛座连接，盖上筛盖，接通电源开机检查负压表和负压是否能大于4000Pa。
4.5喷气嘴上开口尺寸和转速的检测。
开口尺寸的检测：大口一端用游标卡尺检测，另一端用塞尺检测，有效尺寸为大口4±0.1mm，另一端有效尺寸为1.1±0.1mm。
4.6负压源的检测在负压筛析仪筛座上放上试验筛并盖好筛盖，打开负压源开关，调节负压至最大值并记录，同时验证4000Pa~6000Pa范围内的可调性。
4.7时间控制的检测打开负压筛析仪控制开关，用秒表检测显示时间，当显示时间和检测时间差超过2s时为不合格。
5、检测结论符合以上3.1～3.7条为合格，反之为不合格。
6、记录校准人员应详细填写校准原始记录并填写校准证书。
7、校验周期：校验周期为6个月。
负压筛修正系数自校
型号 标准样 有效日期 2018.05.14 SNJⅡ 负压筛 筛孔大小 80μ m 1 和 2 两个样品筛 余百分数平均值% 自校日期 标准样品的筛余标准 值% 编号 负压筛析仪编号
样品号
标准样重量（g）
筛上剩余样品 3
25.00 25.00
0.73 0.69
2.92 2.76 2.84 2.36 0.83
说明
1、负压筛修正系数自校依据：水泥细度检验方法 GB/T 1345-2005 2、一般选两个样品结果的算术平均值为最终值，但当二个样品筛余结果偏差大于 0.3%时，应称取第三个样品进行试验，并取接近的两个结果进行 平均作为最终结果。 3、当修正值在 0.80～1.20 范围内时，试验筛可继续使用，该修正值作为结果修正系数。 4、当修正值超出 0.80～1.20 范围时，试验筛应予淘汰。 试验筛修正值为 0.83 在 0.80~1.20 之间，可继续使用。 复核： 自校人：
自校结论
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥负压筛设备期间校正方法
本方法适用于新购和使用中的水泥负压筛的校验。
一技术要求
1、试验筛的筛网应符合6005 R20中规定的要求，筛盖与筛上口应有良好的密封性；筛网应紧绷在筛框上，筛网和筛框接触处，应用防水胶密封，防止水泥嵌入；
2、试验筛的修正系数应在~范围内。
二校验用的标准器具
1、水泥细度标准粉；
2、水泥负压筛析仪；
3、，最小分度值不大于。
三校验方法
1、技术要求中第一条，通过手动和目测确定。
2、将水泥标准粉装入干净的广口瓶中，盖上盖子摇动2分钟，消除结块。
静置2分钟，后，用干燥洁净的搅拌棒搅匀样品。
然后称量25g标准粉，将标准粉倒进负压筛，，盖上筛盖，开动筛析仪，调节负压至4000Pa～6000Pa范围内，连续筛2分钟。
筛完后，用天平称量全部筛余物。
每个负压筛的标定应称取二个标准粉样品连续进行，中间不得插做其他样品的试验。
四校验结果处理
1、分别计算二个样品的筛余百分数，并计算它们的算术平均值，当两次试验结果相差大于%时，应称取第三个样品进行试验，并取接近的两个结果进行平均作为最终结果。
2、计算修正系数C（精确至）：
C = Fs / Ft
C——负压筛修正系数；
Fs——标准粉的筛余标准值，单位为质量百分数（%）；
Ft——标准粉在试验筛上的筛余值，单位为质量百分数（%）。
3、当C值在～范围内时，试验筛可继续使用，C作为结果修正系数；当C值超出～范围时，试验筛应予以更换。
4、试验筛每使用100次后，需重新进行校验。
